Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt do bezpiecznego podnoszenia i przemieszczania beczek stalowych VKFW

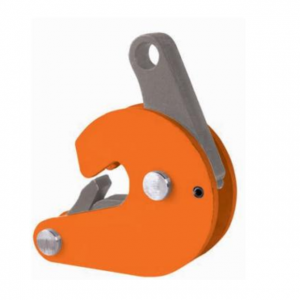

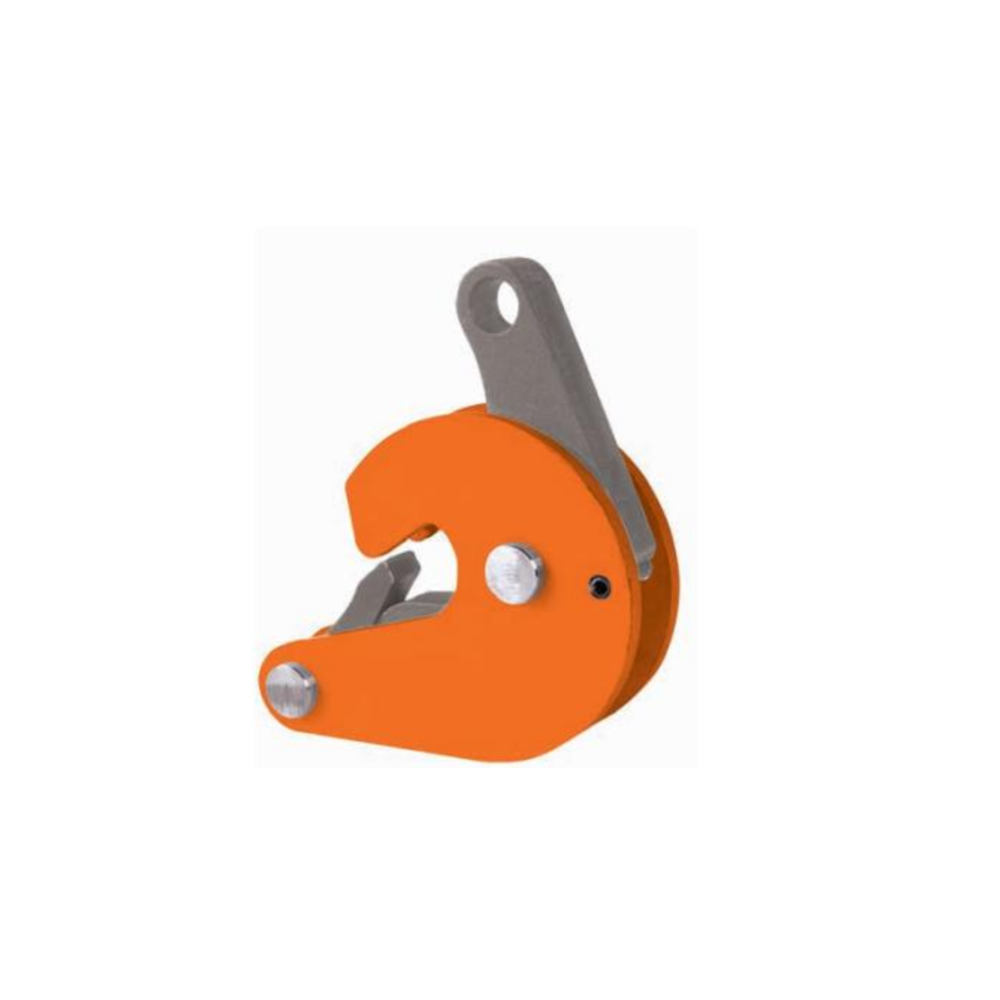

Uchwyt do bezpiecznego podnoszenia i przemieszczania beczek stalowych VKFW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG peCLAMP · BECZKI STALOWE · PODNOSZENIE W PIONIE
Kompaktowy uchwyt do podnoszenia stalowych beczek za górne obrzeże. Samoczynny mechanizm zaciskowy utrzymuje chwyt; VKFW można stosować pojedynczo lub w dobranym układzie kilku uchwytów.
0,5 tDOR pojedynczego uchwytu1 wykonanie w tabeli producenta
Potrzebujesz doboru uchwytu do beczek VKFW?
Prześlij masę pełnej beczki i zdjęcie jej obrzeża. Pomożemy dobrać uchwyty oraz sposób podwieszenia.
Zapytaj CECHO o VKFW →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do beczek pewag VKFW — najważniejsze informacje
ŁADUNEKBeczki staloweChwyt za górne obrzeże
ZAKRES CHWYTU0–17 mmDOR uchwytu 0,5 t
KONSTRUKCJASamoczynny zaciskMasa 1,3 kg
WSPARCIE CECHODobór i przeglądyKontakt z technikiem →
UCHWYT DO TRANSPORTU BECZEK
Pewny chwyt za obrzeże stalowej beczki.
pewag VKFW służy do podnoszenia i przemieszczania stalowych beczek w pozycji pionowej. Segment chwytający pracuje pod obrzeżem, a mechanizm ze wstępnym napięciem utrzymuje uchwyt w pozycji gotowej do podnoszenia.
Model ma DOR 0,5 t i zakres chwytu 0–17 mm. Przed doborem trzeba sprawdzić masę beczki z zawartością oraz kształt i stan obrzeża. VKFW nie jest uniwersalnym zaciskiem do beczek z tworzywa ani ładunków o innym kształcie.
Producent dopuszcza użycie jednego lub kilku uchwytów. Dwa uchwyty pomagają ograniczyć ryzyko uszkodzenia obrzeża, które może wystąpić przy podnoszeniu za jeden punkt. Układ podwieszenia musi utrzymywać równowagę beczki i prawidłowy kierunek siły.
DANE TECHNICZNE PEWAG

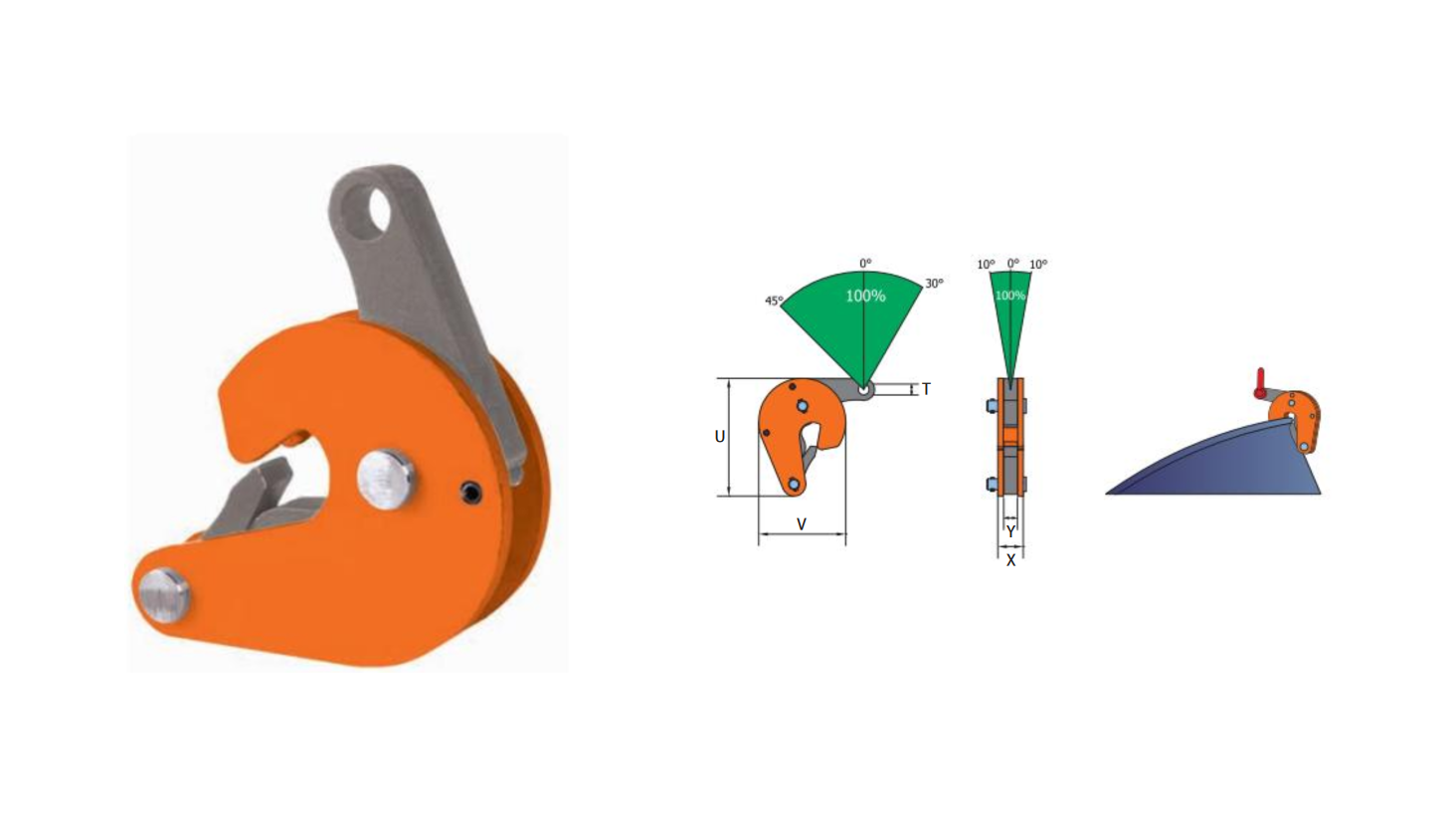

Rysunek wymiarowy i tabela VKFW
DOR w tabeli dotyczy pojedynczego uchwytu. Nośność zespołu trzeba ustalić z uwzględnieniem podwieszenia, podziału sił i wytrzymałości obrzeża beczki.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

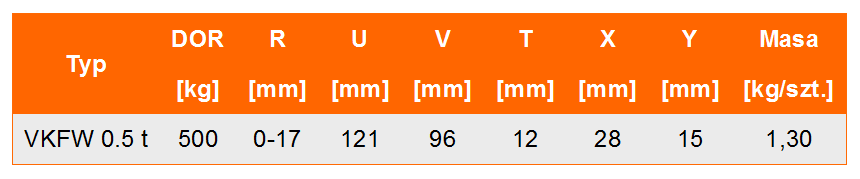

| Typ | DOR [t] | Zakres chwytu [mm] | T [mm] | U [mm] | V [mm] | X [mm] | Y [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| VKFW 0.5 t | 0,5 | 0–17 | 12 | 121 | 96 | 28 | 15 | 1,3 |
DOR w t; masa w kg/szt.; wymiary i zakres chwytu w mm. Oznaczenia T, U, V, X i Y odpowiadają rysunkowi. Dwa uchwyty nie oznaczają automatycznie dopuszczenia beczki o masie 1 t. Źródło: karta producenta pewag VKFW ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać VKFW do transportu beczki?
Podstawą są masa z zawartością, geometria obrzeża i sposób podnoszenia.
Liczba uchwytów i zawiesie
Ustal podział obciążenia i położenie środka ciężkości. Przy kilku uchwytach dobierz długość cięgien lub trawersę tak, aby uniknąć bocznego obciążania uch i zachować równowagę.
Warunki pracy
Instrukcja przewiduje standardową pracę od −40 do +100°C w normalnych warunkach atmosferycznych. Zdejmuj zacisk dopiero po odstawieniu beczki i całkowitym zluzowaniu zawiesia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja pewag VKFW/VKHW/VSHW opisuje prawidłowe zaczepienie, kierunki obciążenia, kontrole i konserwację. Producent wskazuje dla tej serii EN 13155. Przed pierwszym użyciem zapoznaj się z instrukcją właściwego uchwytu.
Instrukcja i dokumentacja producenta ↗Karta VKFW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem sprawdź korpus, segment, sworznie, sprężynę i swobodę otwierania. Instrukcja wymaga konserwacji co miesiąc oraz przeglądu i próby co najmniej raz w roku przez właściwy serwis. CECHO pomaga dobrać zakres kontroli i części.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy VKFW można używać pojedynczo?
Tak, producent dopuszcza takie zastosowanie. Podnoszenie za jeden punkt może jednak uszkodzić obrzeże beczki; instrukcja zaleca dwa uchwyty, aby ograniczyć to ryzyko.
Czy udźwig 0,5 t dotyczy pary?
Nie. To DOR jednego uchwytu VKFW. Nośność całego zestawu wymaga sprawdzenia sił w każdym uchwycie, zawiesia i wytrzymałości beczki.
Czy VKFW nadaje się do beczek plastikowych?
Nie. Instrukcja przeznacza ten model do beczek stalowych. Do innego pojemnika trzeba dobrać odpowiedni uchwyt.
Jak zwolnić uchwyt po podniesieniu?
Najpierw stabilnie odstaw beczkę i całkowicie odciąż uchwyt. Dopiero wtedy zwolnij mechanizm zgodnie z instrukcją.
Jakie informacje przesłać do wyceny?
Podaj masę i wymiary pełnej beczki, rodzaj i zdjęcie obrzeża, planowaną liczbę uchwytów oraz temperaturę i sposób pracy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz uchwyt do beczek VKFW z CECHO.
Wyślij dane beczki i zdjęcie miejsca chwytu. Pomożemy dobrać VKFW oraz zawiesie do planowanego transportu.
Wyślij zapytanie o VKFW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
