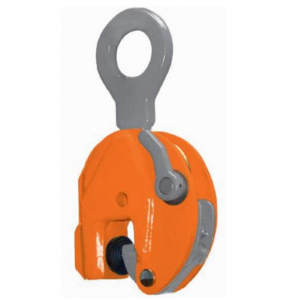

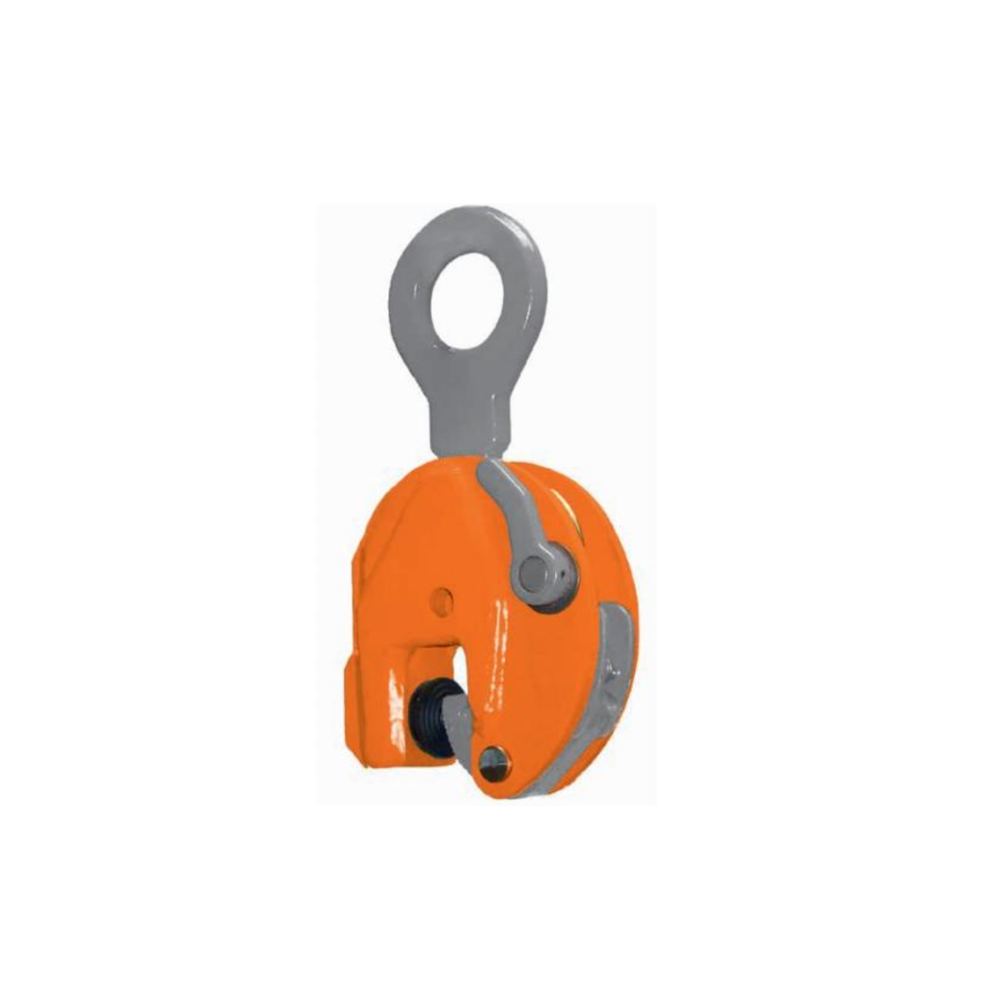

Uchwyt do pionowego podnoszenia i przenoszenia paneli i płyt VJPW
Producent: pewagDystrybucja i dobór: CECHO

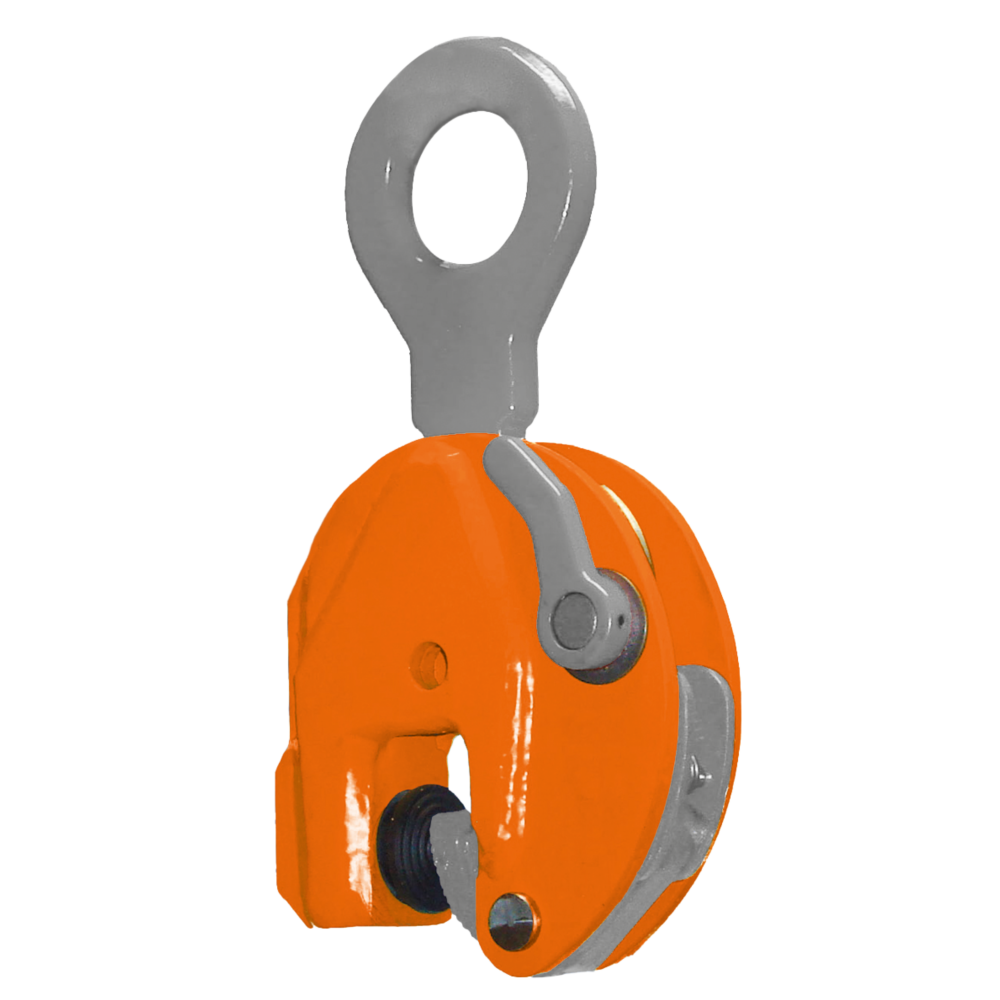

PEWAG peCLAMP · CIENKIE BLACHY STALOWE · TRANSPORT PIONOWY
Uchwyty do pionowego podnoszenia i przemieszczania pojedynczych płyt oraz cienkich blach stalowych. DOR 0,25 t, zakres chwytu 0–13 mm. Ruchomy element dociskowy pozwala pracować bez wymaganego minimalnego obciążenia.
0,25 tDOR pojedynczego uchwytu2 wykonania w tabeli producenta
Potrzebujesz doboru uchwytu do blach VJPW / VJPUW?
Prześlij masę, grubość i wymiary płyty oraz informacje o powierzchni. Pomożemy dobrać VJPW lub VJPUW i właściwy układ podwieszenia.
Zapytaj CECHO o VJPW / VJPUW →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do blach pewag VJPW / VJPUW — najważniejsze informacje
ZASTOSOWANIEPojedyncze blachyTransport pionowy
ZAKRES CHWYTU0–13 mmDOR uchwytu 0,25 t
MINIMUM OBCIĄŻENIABez wymaganego minimumDocisk ruchomą szczęką
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
UCHWYTY DO CIENKICH BLACH STALOWYCH
Ruchomy docisk także przy lekkiej płycie.
pewag VJPW i VJPUW służą do pionowego podnoszenia i transportu pojedynczych stalowych płyt i blach, również cienkich. Ruchomy element dociskowy dopasowuje się do materiału, zwiększając docisk w miejscu chwytu. Dla tych modeli producent nie wyznacza minimalnego obciążenia roboczego.
Mechanizm można zablokować w pozycji otwartej i zamkniętej. Blokada pomaga utrzymać prawidłowe zamocowanie podczas podnoszenia i odkładania ładunku. Miejsce chwytu musi być płaskie, czyste i dobrane do zakresu szczęk.
VJPUW ma ruchome uniwersalne ucho do podwieszenia; VJPW ma ucho pokazane na zdjęciu i rysunku. Modele mają ten sam DOR i zakres chwytu, lecz różnią się masą: odpowiednio 2 i 1,9 kg.
Zębate powierzchnie chwytające pozostawiają ślad na materiale. Nie jest to zacisk do powierzchni wymagających transportu bez odcisków. Instrukcja dopuszcza podnoszenie pojedynczych płyt, nie pakietów blach.
DANE TECHNICZNE PEWAG

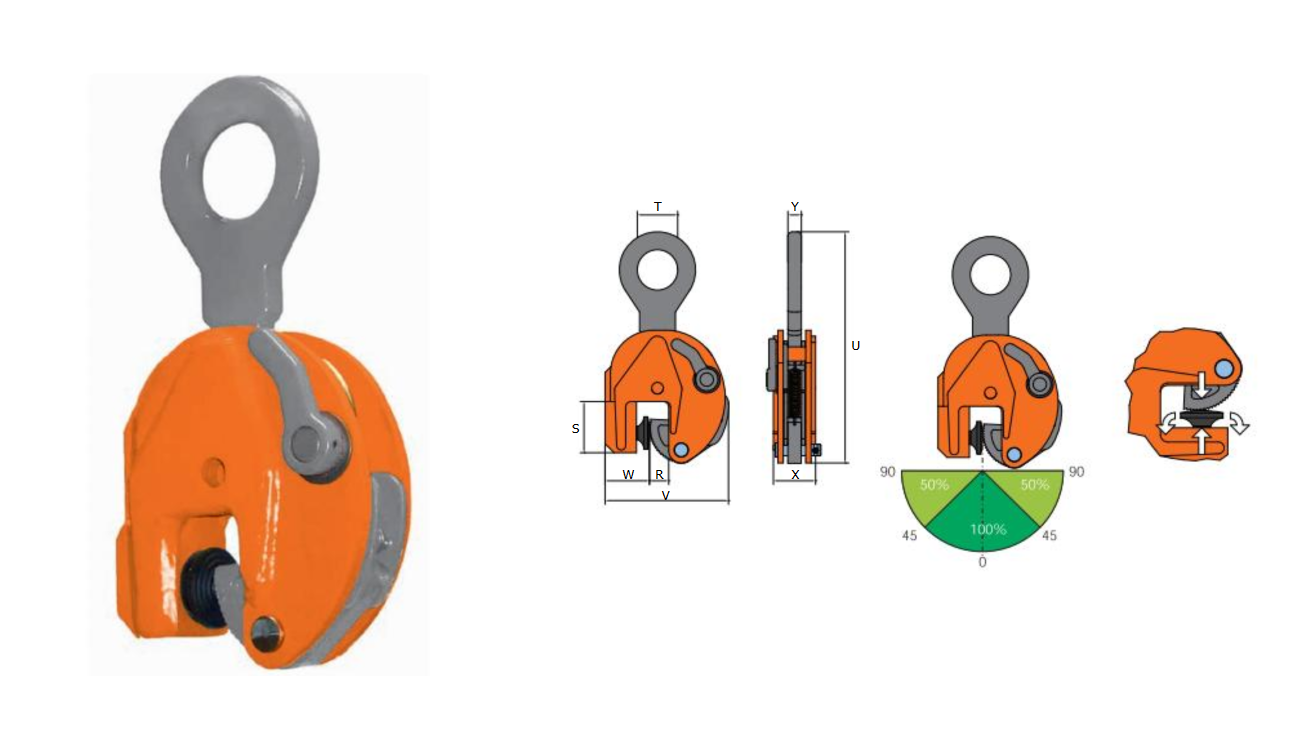

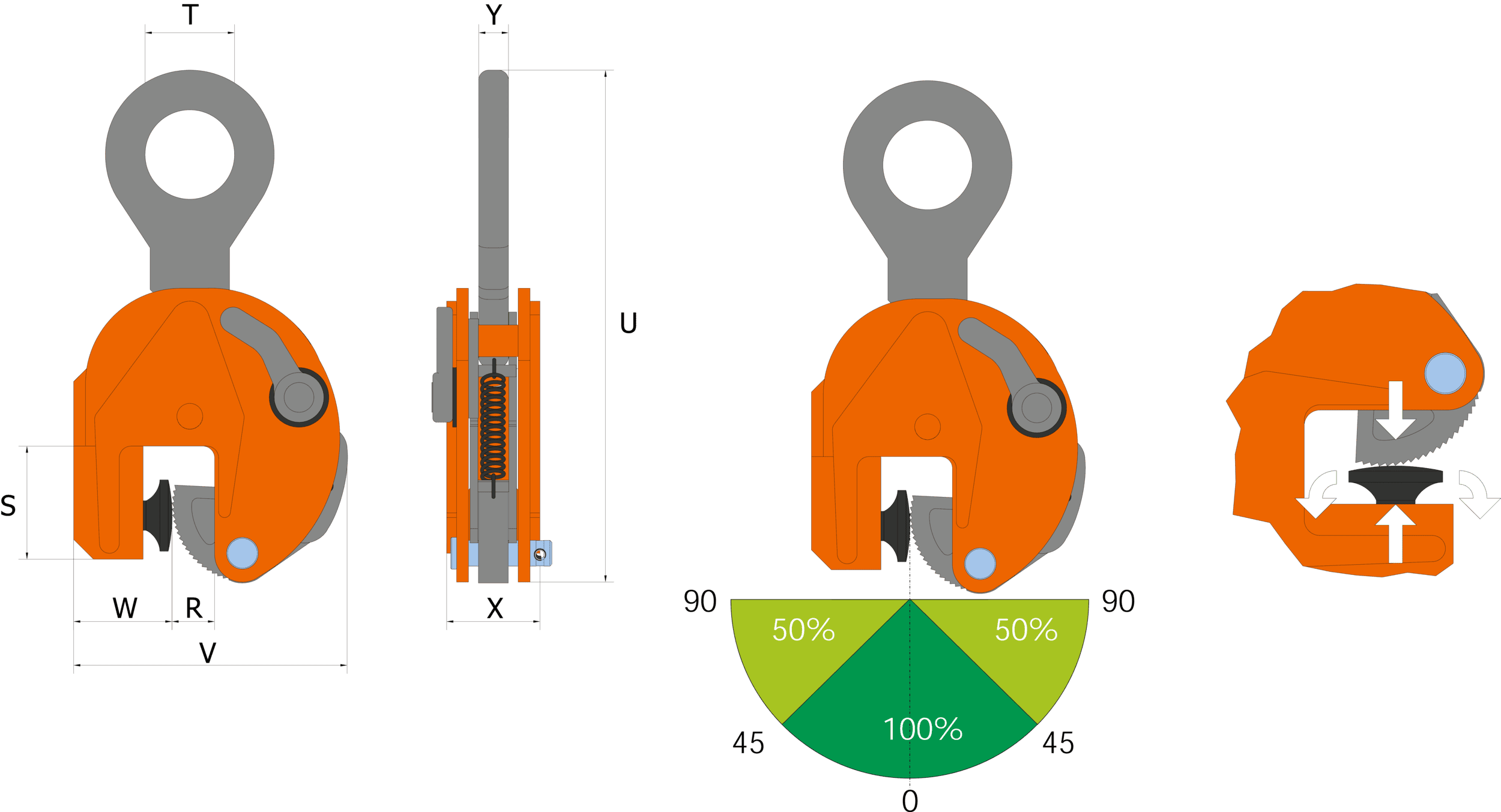

Rysunek wymiarowy i tabela VJPW / VJPUW
Dwa wykonania o DOR 0,25 t w pionie. R oznacza zakres chwytu. Pozostałe wymiary podano zgodnie z aktualną tabelą pewag.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

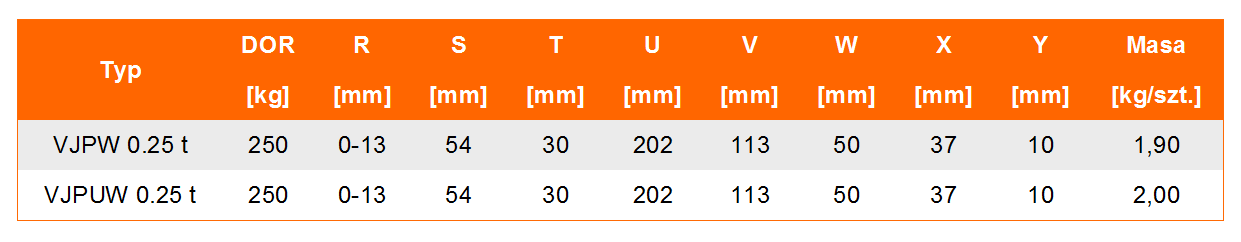

| Typ | DOR [t] | Chwyt R [mm] | S [mm] | T [mm] | U [mm] | V [mm] | W [mm] | X [mm] | Y [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| VJPW 0.25 t | 0,25 | 0–13 | 54 | 30 | 202 | 113 | 50 | 37 | 10 | 1,9 |
| VJPUW 0.25 t | 0,25 | 0–13 | 54 | 30 | 202 | 113 | 50 | 37 | 10 | 2,0 |
DOR w t; wymiary i zakres chwytu w mm; masa w kg/szt. Przy obciążeniu pod kątem stosuj redukcje według instrukcji właściwego modelu. Diagram na rysunku dotyczy pokazanej płaszczyzny VJPW. Źródło: karta producenta pewag VJPW / VJPUW ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać VJPW lub VJPUW?
Uwzględnij właściwości płyty, wymagania powierzchni i geometrię podwieszenia.
Właściwe ucho
VJPUW ma uniwersalne ruchome ucho. Przy wielu uchwytach dobierz długość cięgien lub trawersę tak, aby nie wywoływać niedopuszczalnych obciążeń bocznych. Stosuj diagram obciążeń właściwego modelu.
Warunki pracy
Standardowy zakres temperatur to −40 do +100°C w normalnych warunkach atmosferycznych. Przed podniesieniem zamknij blokadę, a uchwyt zdejmuj po stabilnym odstawieniu i odciążeniu płyty.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja pewag obejmuje VJPW/VJPUW i zawiera osobny zapis o braku minimalnego obciążenia dla tych modeli. Opisuje dobór, ograniczenia kierunków sił, kontrolę i konserwację. Producent wskazuje EN 13155.
Instrukcja i dokumentacja producenta ↗Karta VJPW / VJPUW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj korpus, ucho, zęby, sworznie, sprężynę i działanie blokady. Instrukcja przewiduje konserwację co miesiąc oraz przegląd i próbę co najmniej raz w roku przez właściwy serwis. Stosuj oryginalne części pewag.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy VJPW wymaga minimalnej masy podnoszonej płyty?
Nie. Dla VJPW i VJPUW producent nie określa minimalnego obciążenia roboczego. Nadal trzeba zachować zakres chwytu, maksymalny DOR i pozostałe warunki instrukcji.
Czym różni się VJPUW od VJPW?
VJPUW ma ruchome uniwersalne ucho i masę 2 kg. VJPW waży 1,9 kg. Oba modele mają DOR 0,25 t oraz chwyt 0–13 mm.
Czy uchwyt pozostawia ślady na blasze?
Tak. Zębate elementy chwytające mogą zostawić odcisk. Jeśli powierzchnia ma pozostać bez śladów, potrzebny jest inny typ uchwytu i osobny dobór.
Czy można podnieść pakiet kilku blach?
Nie. Instrukcja tej serii dopuszcza transport pojedynczych płyt, a nie pakietów.
Czy te uchwyty są przeznaczone do płyt drewnianych?
Ta oferta dotyczy uchwytów do stalowych płyt i blach. Do drewna lub innych materiałów należy dobrać model o potwierdzonym zastosowaniu.
Jakie informacje przesłać do wyceny?
Podaj masę, grubość, wymiary i twardość płyty, wymagania dotyczące śladów na powierzchni, liczbę punktów chwytu i sposób podwieszenia.
