Hak BWW do podnoszenia płyt metalowych
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OSPRZĘT KLASY 10
Hak BWW pewag winner klasy 10 do płyt metalowych i pakietów blach. Do pracy w zawiesiach trzy- lub czterocięgnowych, z doborem rozstawu podpór i kąta cięgien.
2,5–19 tDopuszczalne obciążenie robocze6 wykonań w tabeli producenta

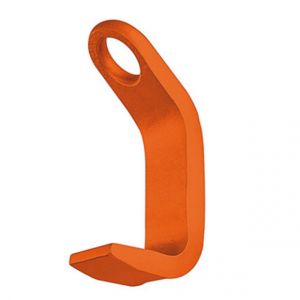

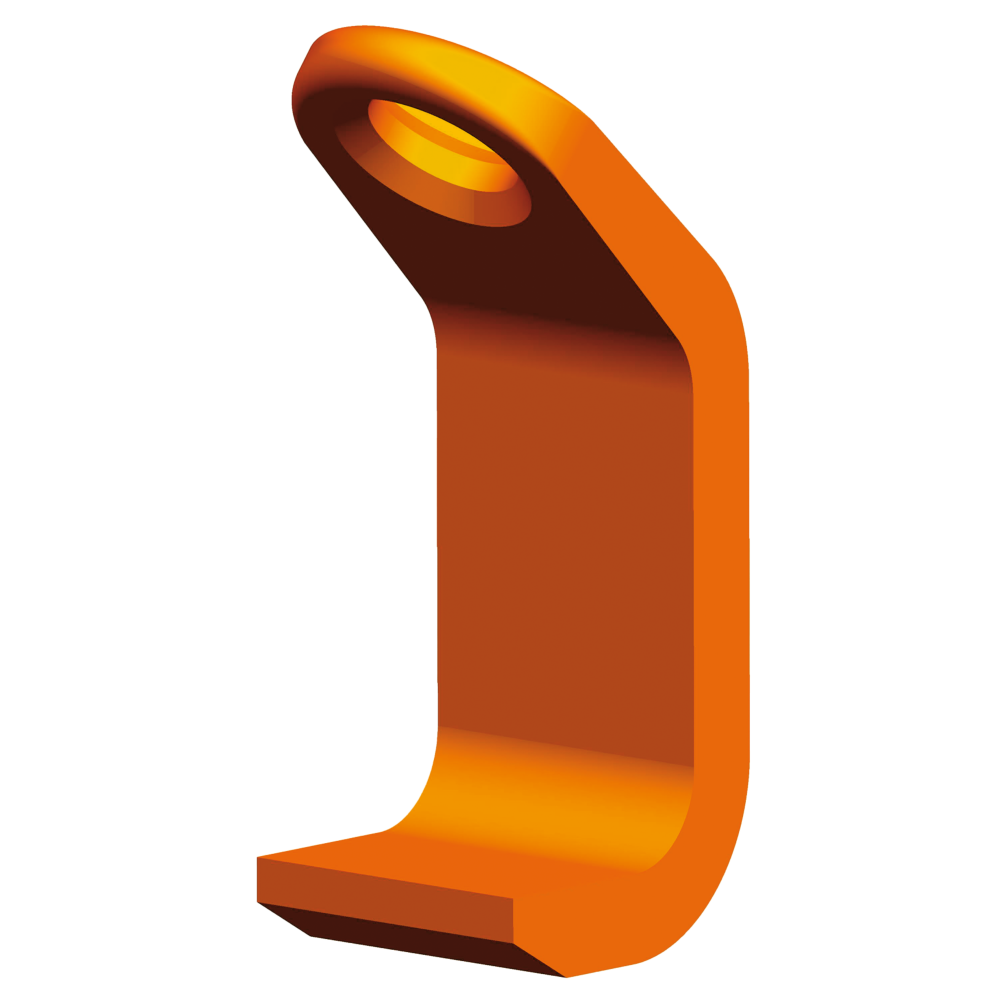

Oryginalna grafika właściwego modelu BWW udostępniona przez pewag.
Potrzebujesz doboru haka BWW?
Podaj masę i wymiary pakietu oraz planowany sposób podwieszenia.
Zapytaj CECHO o BWW →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag BWW — najważniejsze informacje
PEWAG WINNERKlasa 10Hak do płyt i pakietów blach
KONFIGURACJA3 lub 4 cięgnaNachylenie cięgien 15–30°
DOKUMENTACJAEN 1677-1Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
PŁYTY METALOWE · PAKIETY BLACH
Podparcie pakietu blach w kilku punktach.
BWW to hak pewag do podnoszenia i transportowania płyt oraz pakietów blach. Ucho służy do połączenia z łańcuchem przez właściwą złączkę Connex. Hak należy całkowicie nasunąć na ładunek; nie wolno obciążać jego końcówki.
Ze względu na wąską powierzchnię podparcia producent dopuszcza BWW wyłącznie w zawiesiach trzy- lub czterocięgnowych. Kąt nachylenia cięgien musi wynosić 15–30°. Rozstaw punktów podparcia i DOR całego zawiesia wymagają doboru do geometrii ładunku.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

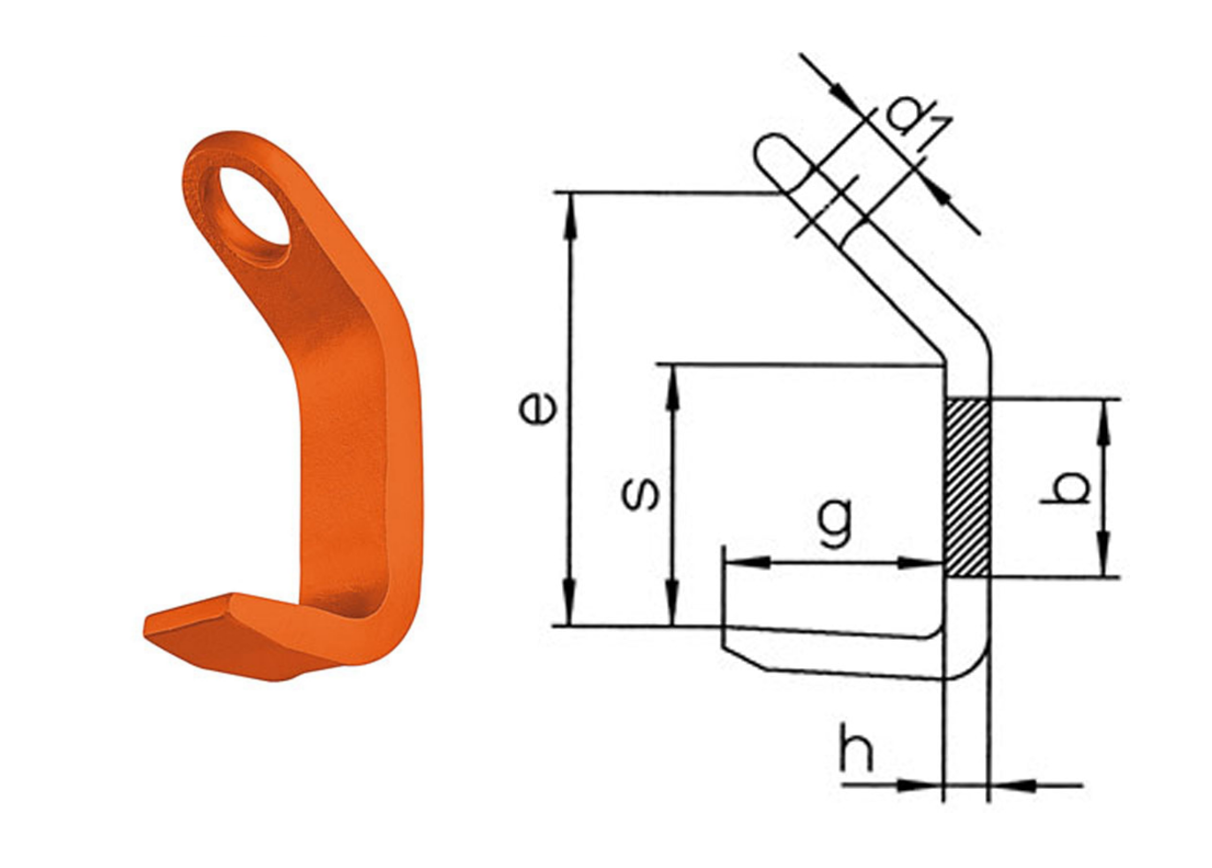

Rysunek wymiarowy i tabela BWW

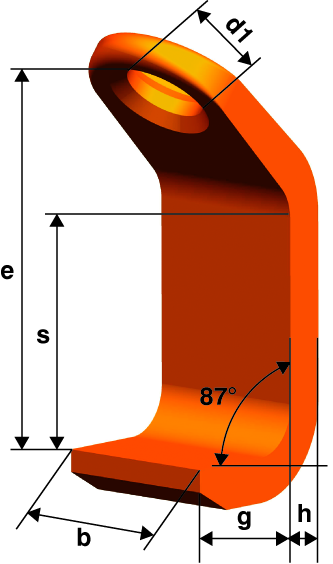

Sprawdź wymiary pakietu, przestrzeń s oraz podparcie g. DOR pojedynczego haka z tabeli nie jest DOR całego zawiesia.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

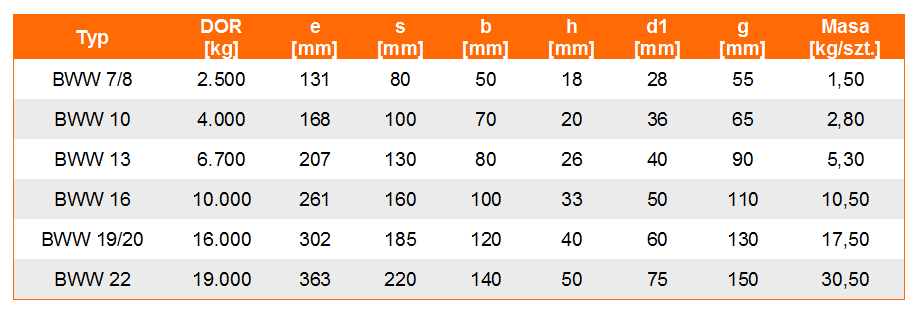

| Typ | DOR [t] | e [mm] | s [mm] | b [mm] | h [mm] | d1 [mm] | g [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| BWW 7/8 | 2,5 | 131 | 80 | 50 | 15 | 28 | 55 | 1,5 |
| BWW 10 | 4 | 170 | 100 | 70 | 20 | 36 | 65 | 2,8 |
| BWW 13 | 6,7 | 209 | 130 | 80 | 25 | 40 | 90 | 5,3 |
| BWW 16 | 10 | 263 | 160 | 100 | 30 | 50 | 110 | 10,5 |
| BWW 19/20 | 16 | 306 | 185 | 120 | 40 | 60 | 130 | 17,5 |
| BWW 22 | 19 | 368 | 220 | 140 | 50 | 75 | 150 | 30,5 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag BWW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz BWW do wymiarów i masy pakietu.
CECHO pomoże dobrać zgodne wykonanie do całego układu podnoszenia.
Cięgna i rozmieszczenie
Wybierz układ trzy- lub czterocięgnowy z nachyleniem cięgien 15–30°. Dla płyt prostokątnych instrukcja wskazuje rozwarcie cięgien po jednej stronie około 10°; dla okrągłych — równomierne rozmieszczenie na obwodzie.
Połączenie i warunki
Podaj klasę i średnicę łańcucha oraz sposób połączenia ucha. Dobierz zgodną złączkę Connex i możliwość regulacji długości cięgien. Prześlij szkic podwieszenia do weryfikacji.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
pewag potwierdza EN 1677-1 z wartościami mechanicznymi klasy 10 oraz oznakowanie CE. Instrukcja winner G10 określa liczbę cięgien, kąty pracy i sposób ustalenia DOR zawiesia z hakami BWW.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta BWW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Do oceny prześlij oznaczenia haka oraz zdjęcia ucha, dolnej powierzchni podparcia i krawędzi. Zużycie, odkształcenia i uszkodzenia należy oceniać zgodnie z instrukcją; nie naprawiaj korpusu przez spawanie.
Zobacz zakres serwisu CECHO →PYTANIA O BWW
Co sprawdzić przed doborem?
Kto produkuje hak BWW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy BWW można używać pojedynczo lub w parze?
Instrukcja pewag przewiduje BWW w zawiesiach trzy- lub czterocięgnowych. Dobór obejmuje rozmieszczenie podpór, kąt nachylenia 15–30° oraz DOR całego układu.
Czy wystarczy zsumować DOR haków?
Nie. W układzie trzycięgnowym obowiązuje DOR odpowiadającego zawiesia dwucięgnowego, a w czterocięgnowym — odpowiadającego zawiesia trzycięgnowego. Pozostałe warunki doboru określa instrukcja.
Jak osadzić hak na płycie?
Hak trzeba całkowicie nasunąć na ładunek. Niedopuszczalne jest podparcie tylko na końcówce; wymiary i rozstaw haków muszą odpowiadać konkretnemu pakietowi.
Jakie informacje przesłać do wyceny?
Podaj masę i wymiary pakietu, liczbę cięgien i kąt ich nachylenia. Dołącz szkic rozmieszczenia haków oraz dane łańcucha.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz hak BWW z CECHO.
Prześlij wymiary i masę pakietu oraz szkic podwieszenia. Pomożemy dobrać haki BWW i konfigurację zawiesia do Twojej pracy.
Wyślij zapytanie o BWW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
