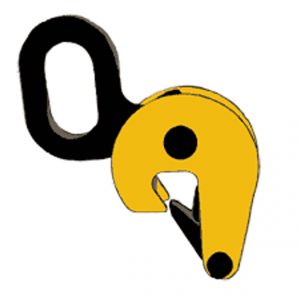

Uchwyt do pionowego transportu beczek typ BPR
Dobór i wsparcie techniczne: CECHO.
UCHWYT BPR · CHWYT ZA OBRZEŻE · BECZKI STALOWE
Uchwyt do pionowego podnoszenia i transportu stalowych beczek, mocowany na obrzeżu. Wykonanie BPR – 0,5 ma DOR 0,5 t i masę 1,2 kg. Może pracować w dobranym układzie zawiesia linowego lub łańcuchowego.
0,5 tDOR pojedynczego uchwytu1 wykonanie w tabeli doboru
Potrzebujesz doboru uchwytu do beczek BPR?
Prześlij masę pełnej beczki, zdjęcie obrzeża i planowaną liczbę punktów chwytu. Sprawdzimy dobór uchwytów i zawiesia.
Zapytaj CECHO o BPR →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do beczek BPR — najważniejsze informacje
ZASTOSOWANIEBeczki staloweChwyt za obrzeże
DOR UCHWYTU0,5 tPojedynczy BPR
MASA WŁASNA1,2 kgWymiary A–H w tabeli
WSPARCIE CECHODobór i przeglądyKontakt z technikiem →
UCHWYT DO TRANSPORTU BECZEK
Kompaktowy uchwyt mocowany na obrzeżu beczki.
Uchwyt BPR służy do pionowego podnoszenia i przemieszczania beczek stalowych. Szczęka obejmuje obrzeże, a ucho umożliwia połączenie z zawiesiem.
DOR pojedynczego BPR – 0,5 wynosi 0,5 t. Uchwyt może być stosowany w układach jedno-, dwu-, trzy- lub czterocięgnowych z zawiesiami linowymi albo łańcuchowymi. Nośność całego zestawu wymaga osobnego doboru.
Przy kilku punktach chwytu trzeba uwzględnić kąt cięgien, rozkład obciążenia i wytrzymałość obrzeża beczki. Nie należy ustalać DOR zestawu przez samo pomnożenie 0,5 t przez liczbę uchwytów.
DANE KATALOGOWE CECHO

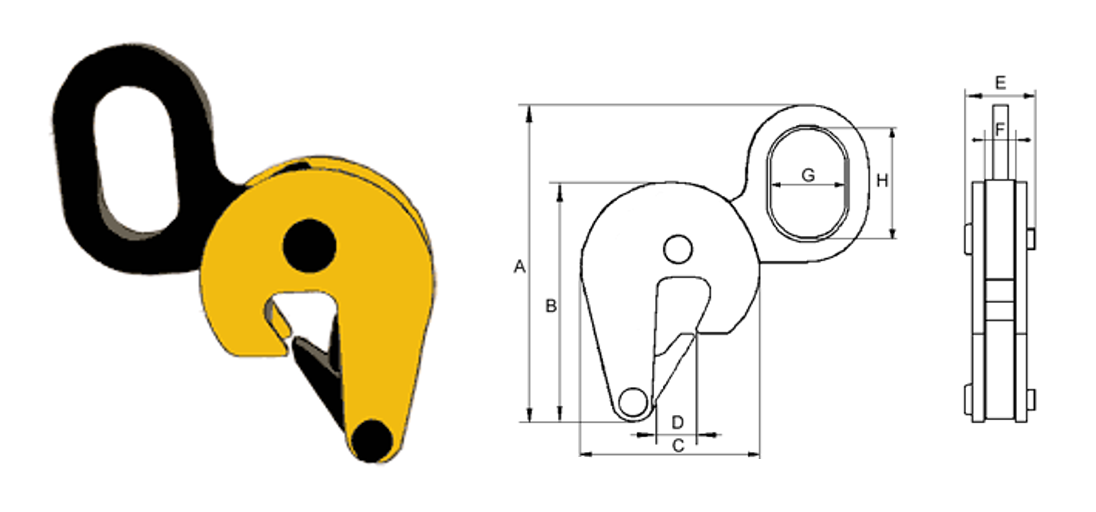

Rysunek wymiarowy i tabela BPR
Dane pojedynczego uchwytu. Oznaczenia A–H odpowiadają rysunkowi poniżej.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

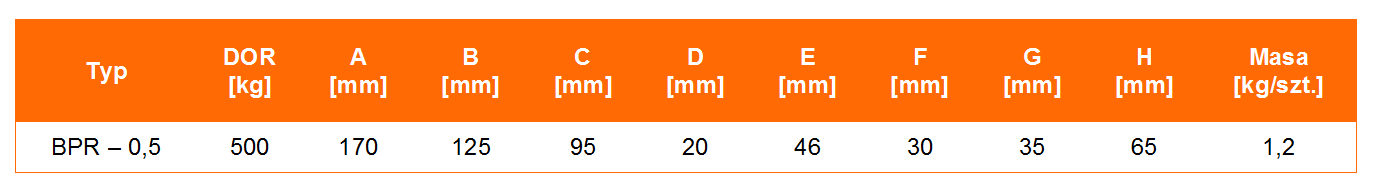

| Typ | DOR [t] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| BPR – 0,5 | 0,5 | 170 | 125 | 95 | 20 | 46 | 30 | 35 | 65 | 1,2 |
DOR pojedynczego uchwytu w t; masa w kg/szt.; wymiary w mm. Wymiar D = 20 mm jest wymiarem z rysunku, a nie deklarowanym zakresem grubości obrzeży. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać BPR do transportu beczki?
Do oceny potrzebne są dane ładunku i sposób połączenia z urządzeniem podnoszącym.
Stan obrzeża
Prześlij zdjęcie i przekrój obrzeża. Sprawdź, czy miejsce chwytu jest nieuszkodzone i pozwala na prawidłowe osadzenie szczęki.
Układ zawiesia
Określ typ zawiesia, liczbę i kąty cięgien. Wymiary otworu ucha G = 35 mm i H = 65 mm pomagają sprawdzić geometrię połączenia.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Stosuj instrukcję właściwą dla uchwytu BPR i kompletnego układu podnoszenia. Przed użyciem sprawdź oznaczenie DOR na każdym uchwycie i dopuszczalną konfigurację zawiesia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje ucho, korpus, szczękę i połączenia ruchome. Zużycie, pęknięcia lub odkształcenia mogą wpływać na prawidłowe uchwycenie obrzeża. Wątpliwy element przekaż do oceny technicznej przed dalszym użyciem.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy dwa uchwyty BPR oznaczają automatycznie DOR 1 t?
Nie. Nośność zestawu zależy także od kąta cięgien, rozkładu obciążenia, elementów zawiesia i konstrukcji beczki. Układ wymaga sprawdzenia jako całość.
Z jakimi zawiesiami można stosować BPR?
BPR może pracować w odpowiednio dobranych układach zawiesi linowych lub łańcuchowych. Liczbę uchwytów i sposób połączenia dobiera się do konkretnego ładunku.
Czy D = 20 mm oznacza zakres grubości obrzeża?
Tabela podaje wymiar konstrukcyjny D. Nie jest to potwierdzony zakres grubości obrzeży, dlatego zgodność z beczką trzeba sprawdzić osobno.
Ile waży jeden uchwyt BPR?
Masa BPR – 0,5 wynosi 1,2 kg. Do obciążenia urządzenia podnoszącego trzeba doliczyć masę wszystkich uchwytów i zawiesia.
Jakie informacje przesłać do wyceny?
Podaj masę i wymiary beczki, zdjęcia obrzeża, liczbę punktów chwytu oraz typ i geometrię zawiesia.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt do beczek BPR z CECHO.
Prześlij dane beczki oraz układu podnoszenia. Pomożemy dobrać uchwyty BPR i przygotować ofertę.
Wyślij zapytanie o BPR →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
