Uchwyt do blach w poziomie CNH
Dobór i wsparcie techniczne: CECHO.
CNH · BLACHY · PODNOSZENIE W POZIOMIE
Uchwyt CNH do chwytania i podnoszenia blach w pozycji poziomej. Cztery wykonania o DOR 0,75; 1,5; 2,5 i 4 t. Ząbkowana szczęka dociskowa współpracuje z płytą oporową; zakres chwytania wynosi do 50, 60 lub 100 mm.
0,75–4 tDOR uchwytu4 wykonania w tabeli doboru
Uchwyt CNH — widok szczęki, ucha i płyty oporowej.
Potrzebujesz doboru uchwytu do blach CNH?
Podaj masę, grubość i wymiary blachy oraz liczbę punktów podwieszenia. Pomożemy dobrać CNH do całego układu.
Zapytaj CECHO o CNH →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do blach CNH — najważniejsze informacje
DOR UCHWYTU0,75–4 tCztery wykonania
TRANSPORTW poziomieChwytanie i podnoszenie blach
ZAKRES ADo 50 / 60 / 100 mmZależnie od wykonania
WSPARCIE CECHODobór CNHKontakt z technikiem →
POZIOME PODNOSZENIE BLACH
CNH — szczęka dociskowa i płyta oporowa.
Uchwyt CNH jest przeznaczony do chwytania i podnoszenia blach w pozycji poziomej. Ząbkowana szczęka dociska element do płyty oporowej, a górne ucho służy do połączenia z osprzętem podnoszącym.
Seria obejmuje CNH 0,75; 1,5; 2,5 oraz 4,0. Komponenty są malowane proszkowo. Przed doborem porównaj DOR, zakres chwytania A oraz gabaryty uchwytu z miejscem jego założenia.
DANE KATALOGOWE CECHO

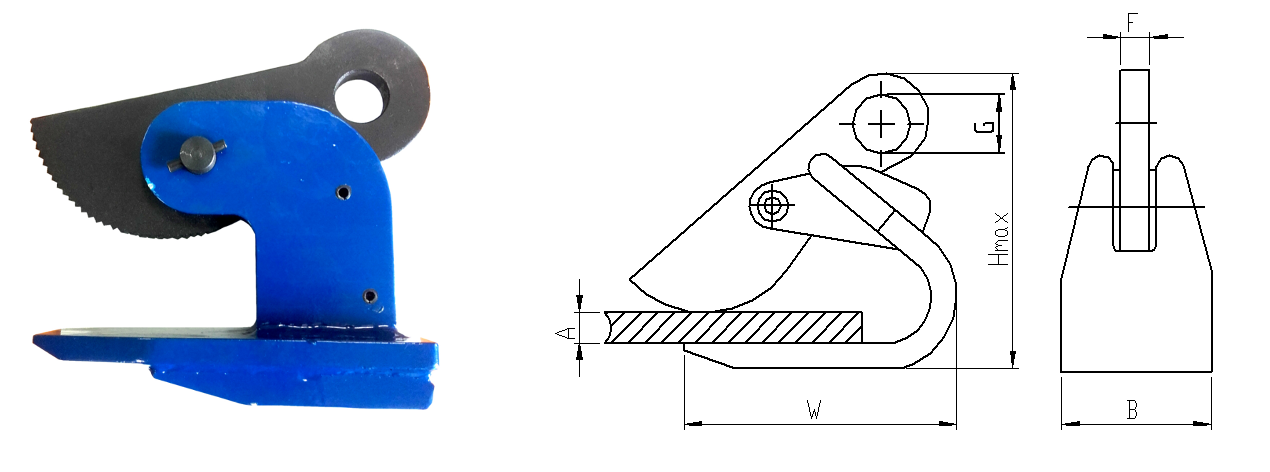

Rysunek wymiarowy i tabela CNH
Cztery wykonania do poziomego transportu blach.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | Chwytanie A [mm] | H max [mm] | W [mm] | B [mm] | G [mm] | F [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| CNH 0,75 | 0,75 | 0 – 50 | 218 | 127 | 100 | 30 | 15 | 4,0 |
| CNH 1,5 | 1,5 | 0 – 50 | 270 | 220 | 110 | 36 | 20 | 7,5 |
| CNH 2,5 | 2,5 | 0 – 60 | 315 | 260 | 130 | 40 | 22 | 14 |
| CNH 4,0 | 4 | 0 – 100 | 400 | 300 | 170 | 40 | 25 | 29 |
DOR w t, wymiary w mm, masa własna w kg/szt. Parametry dotyczą wskazanego typu CNH. Nośność całego układu podwieszenia trzeba ocenić z uwzględnieniem rozkładu sił i instrukcji uchwytu. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyt do blach CNH?
Uwzględnij blachę oraz cały sposób jej podwieszenia.
Grubość i geometria
Sprawdź zakres A 0–50, 0–60 lub 0–100 mm oraz wymiary H max, W i B. Element musi prawidłowo przylegać w miejscu chwytania; sposób założenia określa instrukcja CNH.
Stan miejsca chwytu
Oceń stan powierzchni blachy oraz szczęki dociskowej i płyty oporowej. Dopuszczalne kierunki obciążenia i warunki użytkowania potwierdź dla konkretnego wykonania.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Sprawdź symbol CNH, DOR i oznakowanie wyrobu. Właściwa instrukcja określa liczbę uchwytów w układzie, sposób podwieszenia i dopuszczalne warunki użytkowania.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj szczękę, zęby, sworzeń, ucho, płytę oporową i korpus. Element pęknięty, odkształcony lub nadmiernie zużyty wyłącz z eksploatacji i przekaż do oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Do czego służy uchwyt CNH?
CNH służy do chwytania i podnoszenia blach w pozycji poziomej. Dobór musi uwzględniać masę, grubość blachy i podwieszenie całego układu.
Który CNH ma zakres chwytania do 100 mm?
CNH 4,0: DOR 4 t, zakres A 0–100 mm, masa 29 kg. Pozostałe wykonania obejmują zakresy do 50 lub 60 mm.
Czy nośność układu można ustalić przez dodanie DOR uchwytów?
Dobór całego układu wymaga oceny rozkładu sił i sposobu podwieszenia. Podaj CECHO liczbę uchwytów oraz geometrię zawiesia i blachy.
Jakie informacje przesłać do wyceny?
Podaj masę, grubość i wymiary blachy, sposób podwieszenia oraz liczbę punktów chwytu. Dołącz szkic lub zdjęcia.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt do blach CNH z CECHO.
Prześlij dane blachy i szkic podwieszenia. Pomożemy dobrać CNH do zastosowania.
Wyślij zapytanie o CNH →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
