Uchwyt do pionowego i poziomego podnoszenia i przenoszenia różnych konstrukcji stalowych SCCW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG peCLAMP · UNIWERSALNY UCHWYT ŚRUBOWY

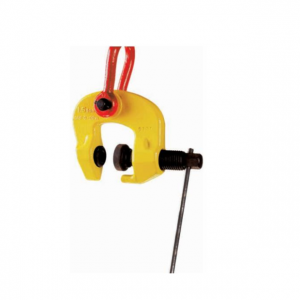

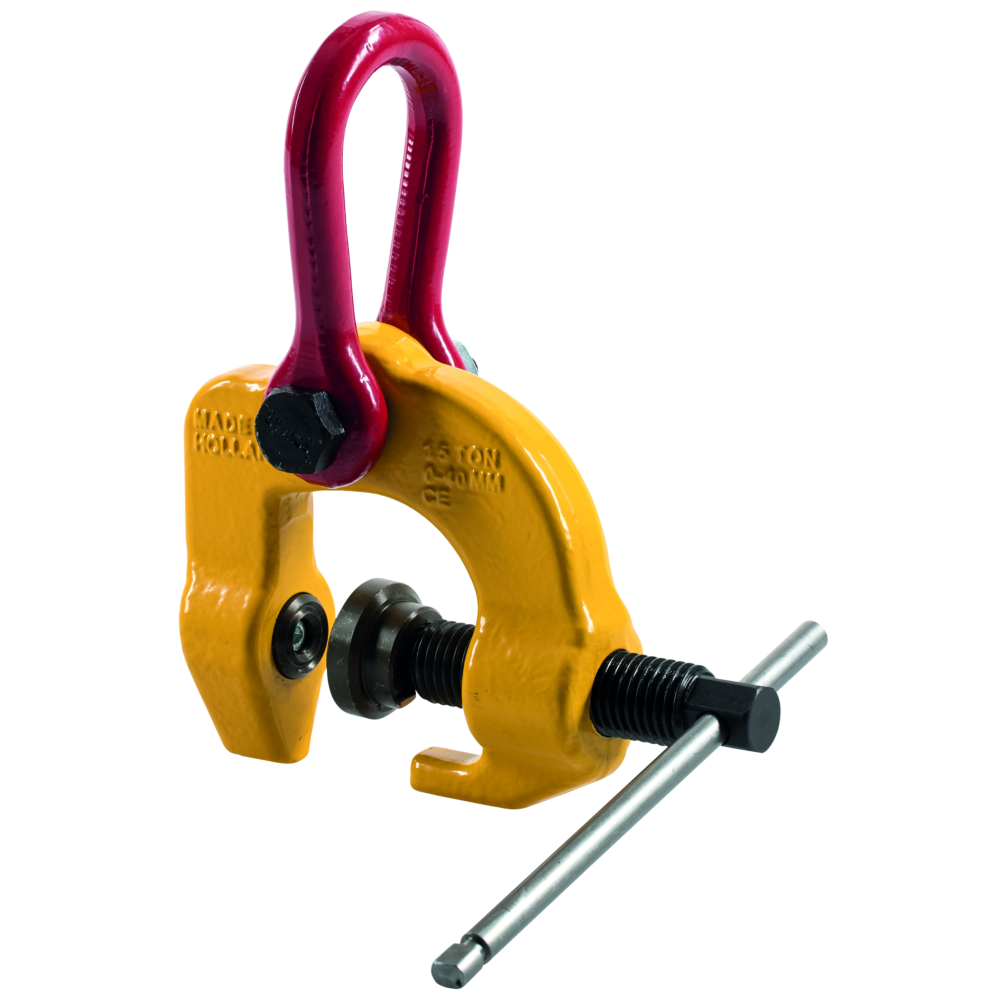

Uchwyt śrubowy z ruchomym elementem chwytnym i przegubowym uchem do pionowego oraz poziomego podnoszenia konstrukcji. Wykonanie SCCW-W zapewnia szerszy chwyt. DOR 0,5–6 t; zakres R dobierany do grubości elementu.
0,5–6 tDOR · SCCW i szeroki SCCW-W8 wykonań w tabeli producenta
Potrzebujesz doboru uchwytu śrubowego SCCW / SCCW-W?
Podaj materiał, grubość, masę oraz kierunek podnoszenia. Dobierzemy SCCW lub SCCW-W i sprawdzimy geometrię chwytu.
Zapytaj CECHO o SCCW / SCCW-W →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt śrubowy pewag SCCW / SCCW-W — najważniejsze informacje
KIERUNEK PRACYPion i poziomDobór według diagramu
DOR0,5–6 tZależnie od wykonania
ZACISKWrzeciono śruboweRuchomy element chwytny
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
PIONOWO, POZIOMO I JAKO PUNKT PODWIESZENIA
Zacisk śrubowy do różnych konstrukcji.
pewag SCCW służy do pionowego i poziomego przemieszczania konstrukcji oraz pojedynczych płyt. Ruchomy element chwytny współpracuje ze śrubą i stałym punktem podparcia w korpusie. Dokręcenie wrzeciona zapewnia wstępny docisk, a obciążenie zwiększa siłę chwytu.
Ruchome ucho umożliwia dopasowanie kierunku podwieszenia w granicach diagramu producenta. SCCW-W to wersja o zwiększonym rozwarciu: 50–100 mm dla 1 t lub 25–75 mm dla 3 t.
Instrukcja wymienia konstrukcje stalowe, blachy żelazne i nieżelazne oraz wybrane elementy z drewna, tworzywa i betonu. W każdym przypadku materiał musi wytrzymać miejscowy nacisk. Uchwyt z elementami chwytnymi może pozostawić ślady — dobór do delikatnej powierzchni wymaga osobnej oceny.
Uchwyt można również zamocować odwrotnie jako tymczasowy punkt podwieszenia, po sprawdzeniu konstrukcji i kierunku siły. Nie służy do trwałego łączenia elementów.
DANE TECHNICZNE PEWAG

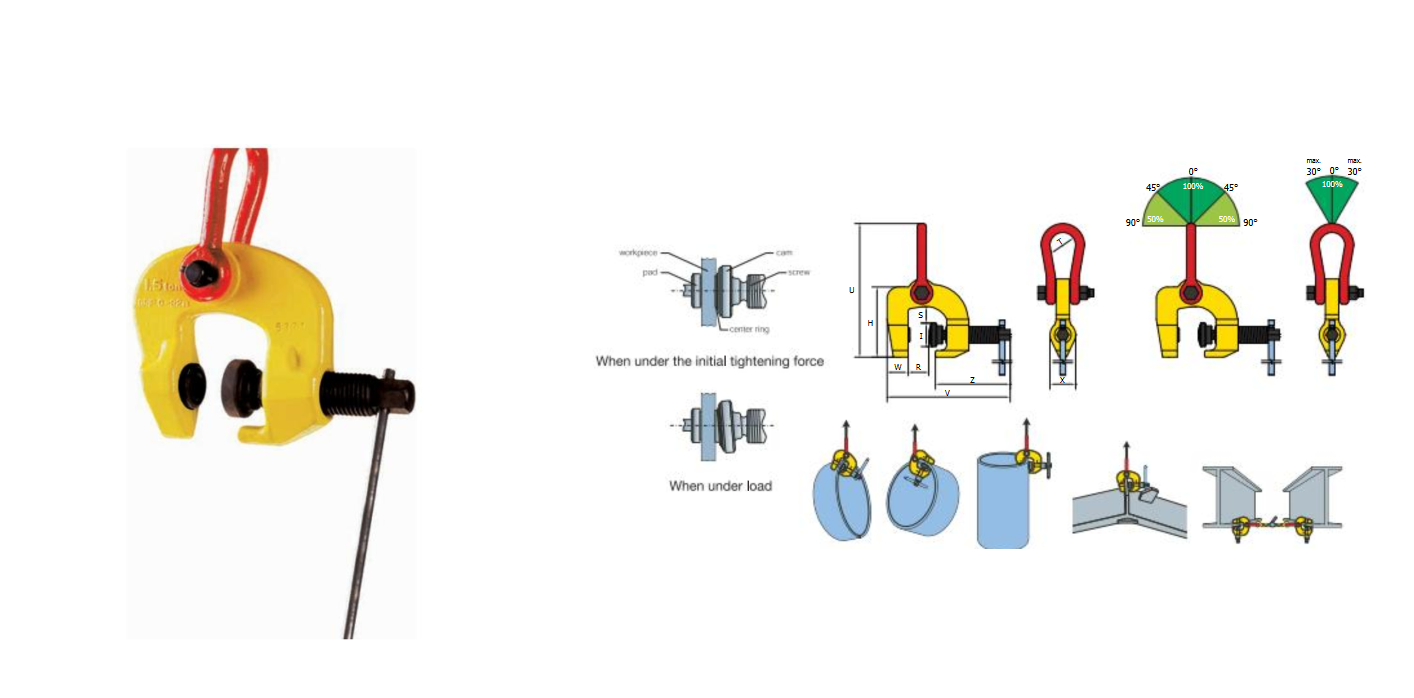

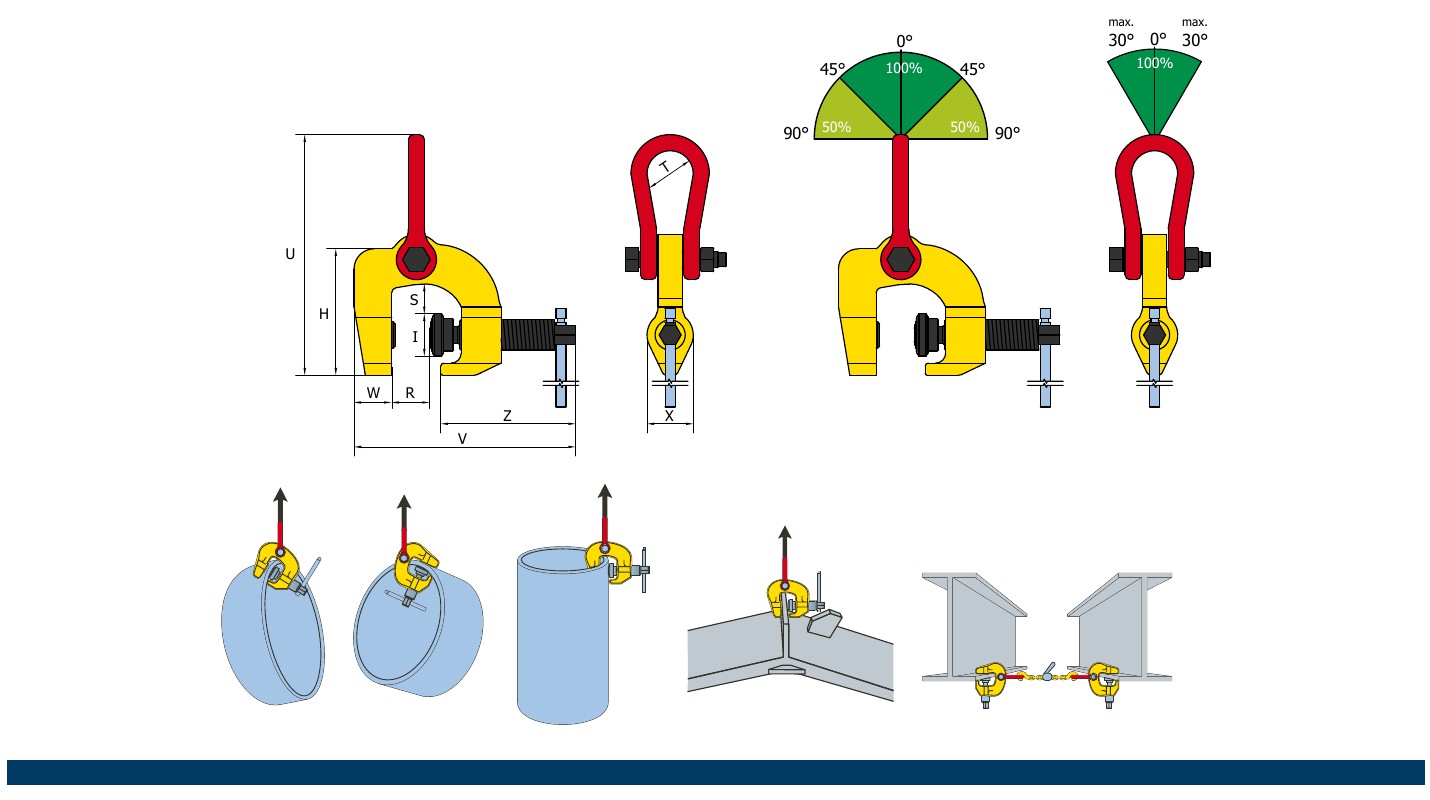

Rysunek wymiarowy i tabela SCCW / SCCW-W
Aktualna tabela rozróżnia dwa wykonania SCCW 1 t: z chwytem 0–30 mm oraz 0–40 mm. Przy doborze wskaż wymagany zakres R.

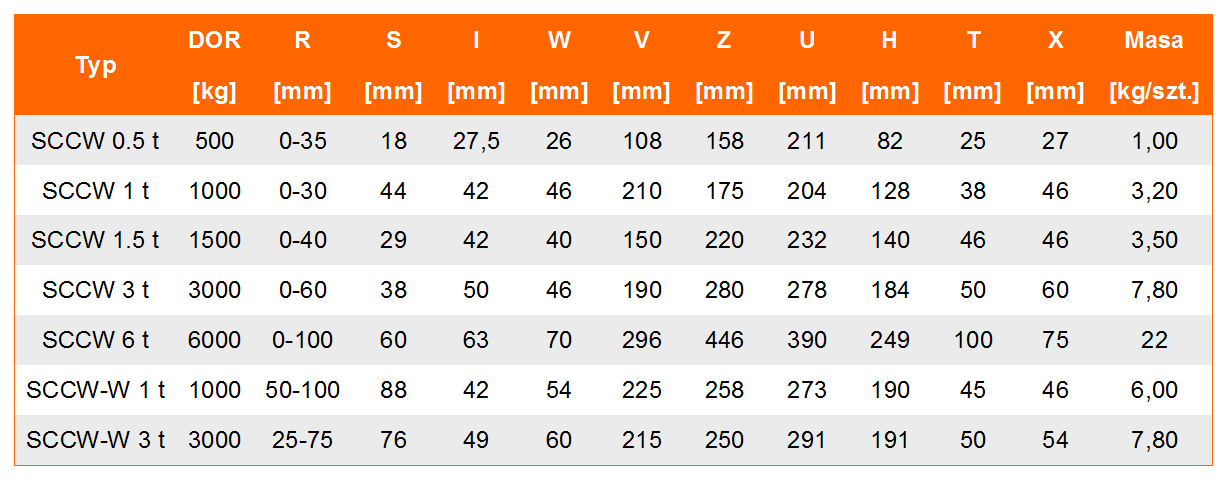

Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | Chwyt R [mm] | H [mm] | I [mm] | S [mm] | T [mm] | U [mm] | V [mm] | W [mm] | X [mm] | Z [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCCW 0.5 t | 0,5 | 0-35 | 82 | 27,5 | 18 | 25 | 211 | 108 | 26 | 27 | 158 | 1 |
| SCCW 1 t | 1 | 0-30 | 140 | 42 | 29 | 46 | 232 | 150 | 40 | 46 | 220 | 3,4 |
| SCCW 1 t | 1 | 0-40 | 140 | 42 | 29 | 46 | 232 | 150 | 40 | 46 | 220 | 3,4 |
| SCCW 1.5 t | 1,5 | 0-40 | 140 | 42 | 29 | 46 | 232 | 150 | 40 | 46 | 220 | 3,5 |
| SCCW 3 t | 3 | 0-60 | 184 | 50 | 38 | 50 | 278 | 190 | 46 | 60 | 280 | 7,8 |
| SCCW 6 t | 6 | 0-100 | 249 | 63 | 60 | 100 | 390 | 296 | 70 | 75 | 446 | 22,5 |
| SCCW-W 1 t | 1 | 50-100 | 190 | 42 | 88 | 45 | 273 | 225 | 54 | 46 | 258 | 6,3 |
| SCCW-W 3 t | 3 | 25-75 | 191 | 49 | 76 | 50 | 291 | 215 | 60 | 54 | 250 | 8,6 |
DOR w t; wymiary w mm; masa w kg/szt. Dane aktualnej tabeli pewag. Dwa wiersze SCCW 1 t odnoszą się do odrębnych wykonań o różnym zakresie chwytu. Źródło: karta producenta pewag SCCW / SCCW-W ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać SCCW do konstrukcji?
Uwzględnij nacisk szczęk, grubość elementu i kierunek obciążenia.
Chwyt i nośność
Porównaj grubość elementu z dolną i górną granicą R. Dla SCCW 1 t rozróżnij chwyt 0–30 i 0–40 mm. Ustal obciążenie każdego uchwytu i redukcję DOR przy odchyleniu ucha; wartości sprawdź na diagramie.
Docisk oraz podwieszenie
Osadź szczęki całkowicie i zastosuj moment dokręcania właściwy dla modelu. Rozmieść punkty tak, aby ładunek zachował równowagę. Łączniki muszą pozwalać uchwytowi swobodnie się ustawić. Przed odpięciem odciąż uchwyt i stabilnie odłóż ładunek.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja SCCW/SCCW-W opisuje dopuszczalne materiały, docisk śruby, podnoszenie i kontrolę. Producent wskazuje EN 13155. Momenty dokręcania są podane w rozdziale dotyczącym podnoszenia; kierunki i redukcje nośności przedstawia rysunek katalogowy.
Instrukcja i dokumentacja producenta ↗Karta SCCW / SCCW-W i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj elementy chwytne, wrzeciono, ucho, korpus i sworznie. Instrukcja wymaga konserwacji co miesiąc oraz przeglądu i próby co najmniej raz w roku przez właściwy serwis. Zużyte elementy wymieniaj na oryginalne części pewag.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czym różni się SCCW-W od SCCW?
SCCW-W ma powiększone rozwarcie. Wersja 1 t obejmuje 50–100 mm, a wersja 3 t — 25–75 mm. Dobór musi uwzględniać również dolną granicę chwytu.
Dlaczego w tabeli są dwa SCCW 1 t?
Producent rozróżnia wykonania o chwycie 0–30 mm i 0–40 mm. W zapytaniu podaj wymagany zakres R; oba mają DOR 1 t.
Jak mocno dokręcić wrzeciono?
Według instrukcji minimum 10 Nm dla SCCW 0,5 t i minimum 40 Nm dla SCCW 1–6 t. Przed użyciem sprawdź instrukcję właściwą dla konkretnego wykonania.
Czy SCCW chroni delikatną powierzchnię przed śladami?
Elementy chwytne wywierają miejscowy nacisk i mogą pozostawić ślady. Dla powierzchni dekoracyjnych lub wrażliwych skonsultuj dobór odpowiedniego uchwytu.
Jakie informacje przesłać do wyceny?
Podaj rodzaj materiału, grubość, masę i geometrię ładunku, wymagany zakres R oraz kierunek podnoszenia. Dołącz zdjęcie miejsca planowanego chwytu.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz uchwyt śrubowy SCCW / SCCW-W z CECHO.
Prześlij wymiary i zdjęcie konstrukcji. Pomożemy dobrać SCCW lub SCCW-W oraz sposób jego podwieszenia.
Wyślij zapytanie o SCCW / SCCW-W →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
