Uchwyt do blach w poziomie CNI
Dobór i wsparcie techniczne: CECHO.
CNI · BLACHY · PODNOSZENIE W POZIOMIE
Uchwyt CNI do chwytania i podnoszenia blach w pozycji poziomej. Trzy wykonania o DOR 0,75; 1,5 i 3 t z zakresem chwytania A odpowiednio 0–25, 0–35 i 0–40 mm. Kompaktowy korpus współpracuje z ząbkowaną szczęką.
0,75–3 tDOR uchwytu3 wykonania w tabeli doboru

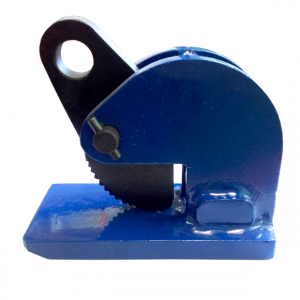

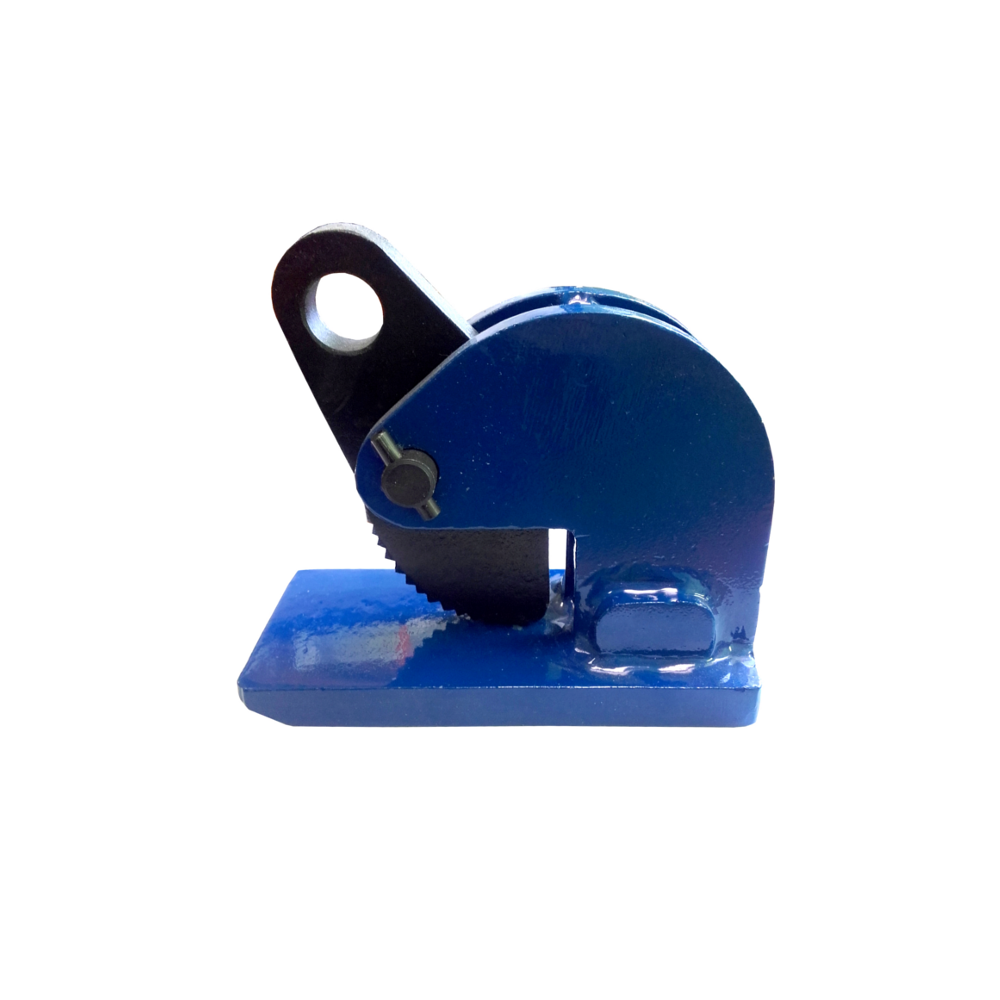

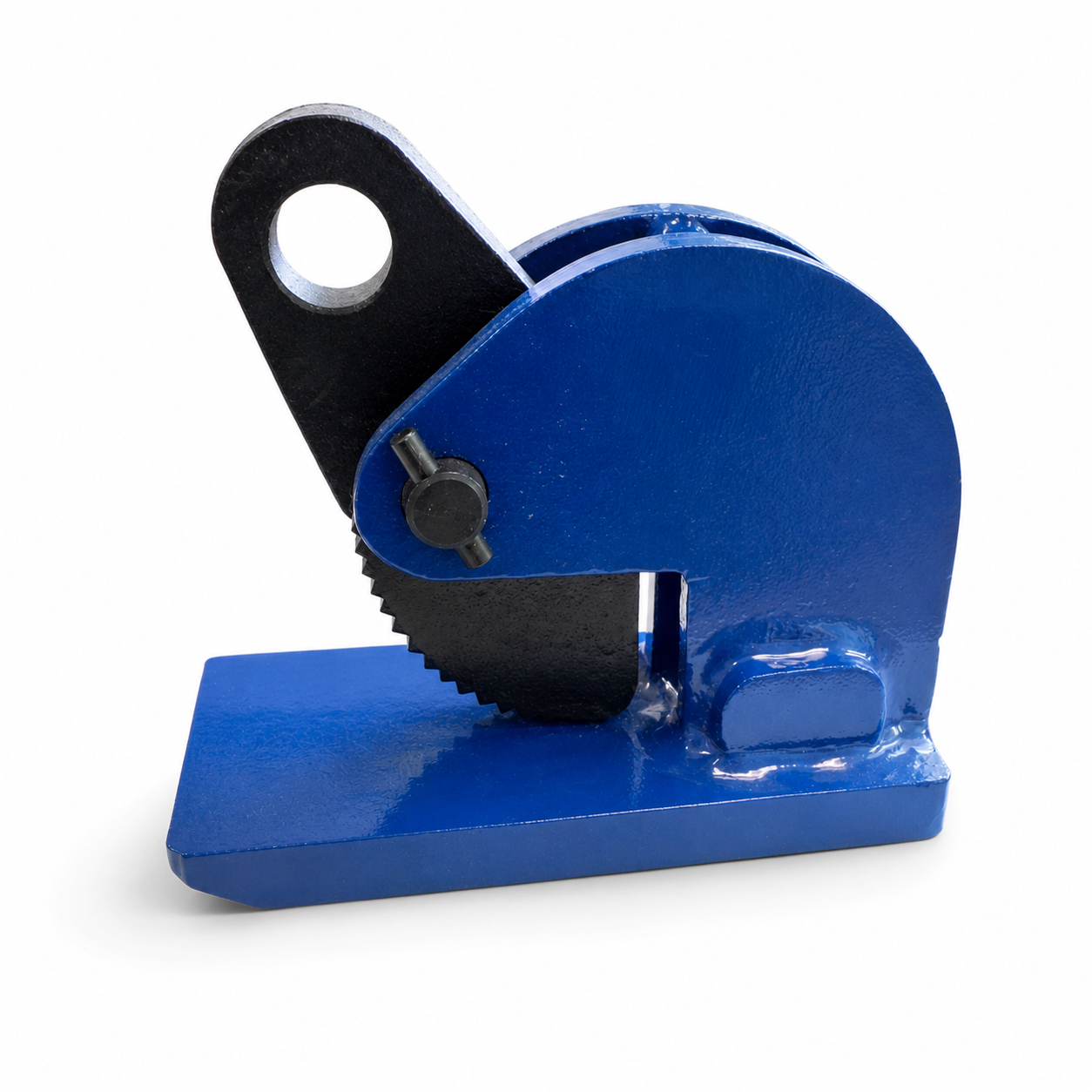

Uchwyt CNI — widok korpusu, szczęki i ucha podwieszenia.
Potrzebujesz doboru uchwytu do blach CNI?
Podaj masę, grubość i wymiary blachy oraz liczbę punktów podwieszenia. Pomożemy dobrać CNI do całego układu.
Zapytaj CECHO o CNI →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do blach CNI — najważniejsze informacje
DOR UCHWYTU0,75–3 tTrzy wykonania
TRANSPORTW poziomieChwytanie i podnoszenie blach
ZAKRES ADo 25 / 35 / 40 mmZależnie od wykonania
WSPARCIE CECHODobór CNIKontakt z technikiem →
POZIOME PODNOSZENIE BLACH
CNI — kompaktowy uchwyt do blach.
Uchwyt CNI jest przeznaczony do chwytania i podnoszenia blach w pozycji poziomej. Ząbkowana szczęka współpracuje z korpusem i powierzchnią podparcia, a ucho pozwala połączyć uchwyt z osprzętem podnoszącym.
Trzy wykonania CNI 0,75; 1,5 i 3,0 różnią się nośnością, zakresem chwytania i gabarytami. Masa własna wynosi odpowiednio 4,1; 7,6 i 9,7 kg. Komponenty są malowane proszkowo.
DANE KATALOGOWE CECHO

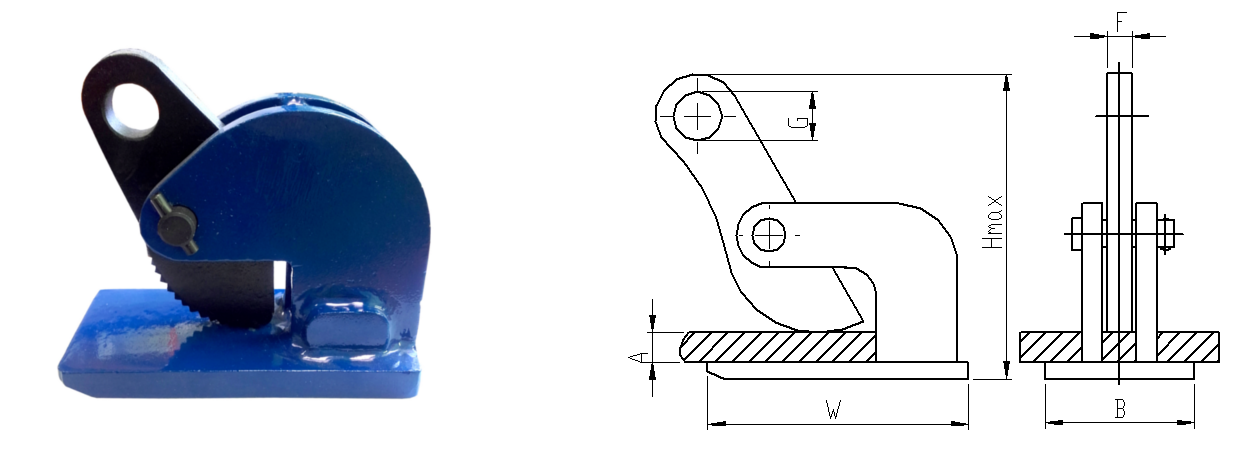

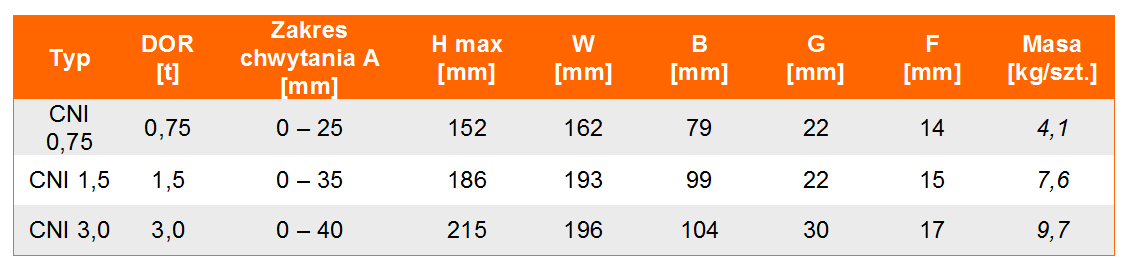

Rysunek wymiarowy i tabela CNI
Trzy wykonania do poziomego podnoszenia i przemieszczania blach.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | Chwytanie A [mm] | H max [mm] | W [mm] | B [mm] | G [mm] | F [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| CNI 0,75 | 0,75 | 0 – 25 | 152 | 162 | 79 | 22 | 14 | 4,1 |
| CNI 1,5 | 1,5 | 0 – 35 | 186 | 193 | 99 | 22 | 15 | 7,6 |
| CNI 3,0 | 3 | 0 – 40 | 215 | 196 | 104 | 30 | 17 | 9,7 |
DOR w t, wymiary w mm, masa własna w kg/szt. Parametry dotyczą wskazanego typu CNI. Nośność całego układu podwieszenia trzeba ocenić z uwzględnieniem rozkładu sił i instrukcji uchwytu. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyt do blach CNI?
Uwzględnij blachę oraz cały sposób jej podwieszenia.
Grubość i geometria
Porównaj grubość blachy z zakresem A właściwego modelu: 0–25, 0–35 lub 0–40 mm. Sprawdź też H max 152, 186 lub 215 mm oraz pozostałe wymiary z rysunku.
Stan miejsca chwytu
Przed założeniem oceń stan powierzchni oraz szczęki i korpusu. Dopuszczalne kierunki obciążenia i warunki eksploatacji sprawdź w instrukcji właściwego CNI.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Sprawdź symbol CNI, DOR i oznakowanie wyrobu. Właściwa instrukcja określa liczbę uchwytów w układzie, sposób podwieszenia i dopuszczalne warunki użytkowania.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj szczękę, zęby, sworzeń, ucho, płytę oporową i korpus. Element pęknięty, odkształcony lub nadmiernie zużyty wyłącz z eksploatacji i przekaż do oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Jaki zakres chwytania ma CNI 3,0?
CNI 3,0 ma DOR 3 t i zakres A 0–40 mm. Jego wysokość H max wynosi 215 mm, a masa własna 9,7 kg.
Czy CNI służy do podnoszenia blach w pionie?
Zastosowaniem CNI jest chwytanie i podnoszenie blach w pozycji poziomej. Do innego kierunku pracy trzeba dobrać odpowiedni uchwyt.
Jakie dane poza DOR są potrzebne do doboru?
Grubość i wymiary blachy, miejsce chwytu, liczba punktów podwieszenia i geometria całego układu. Nośność uchwytu jest jednym z kryteriów doboru.
Jakie informacje przesłać do wyceny?
Podaj masę, grubość i wymiary blachy, sposób podwieszenia oraz liczbę punktów chwytu. Dołącz szkic lub zdjęcia.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt do blach CNI z CECHO.
Prześlij dane blachy i szkic podwieszenia. Pomożemy dobrać CNI do zastosowania.
