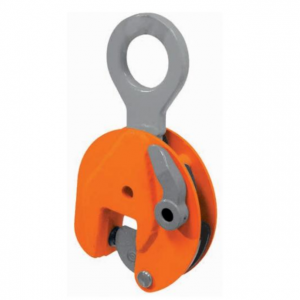

Uchwyt do pionowego podnoszenia i przenoszenia blach oraz konstrukcji stalowych VCW/SVCW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG peCLAMP · PIONOWE PODNOSZENIE BLACH
Uchwyty do pionowego podnoszenia blach i konstrukcji stalowych. DOR od 0,75 do 30 t, proste ucho oraz blokada otwarcia i zamknięcia. VCEW oferuje zwiększone rozwarcie, a SVCW chwyt grubszych elementów do 150 mm.
0,75–30 tDOR pojedynczego uchwytu25 wykonań w tabeli producenta
Potrzebujesz doboru uchwytu do blach VCW / VCEW / SVCW?
Podaj grubość, masę i wymiary blachy oraz planowany sposób podwieszenia. Pomożemy dobrać model, zakres chwytu i zawiesie.
Zapytaj CECHO o VCW / VCEW / SVCW →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do blach pewag VCW / VCEW / SVCW — najważniejsze informacje
ZASTOSOWANIEBlachy w pionieTakże konstrukcje stalowe
DOR RODZINY0,75–30 tMinimum obciążenia 10% DOR
KONSTRUKCJAProste uchoBlokada otwarcia i zamknięcia
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
UCHWYTY DO PIONOWEGO TRANSPORTU BLACH
Dobierz rozwarcie do grubości elementu.

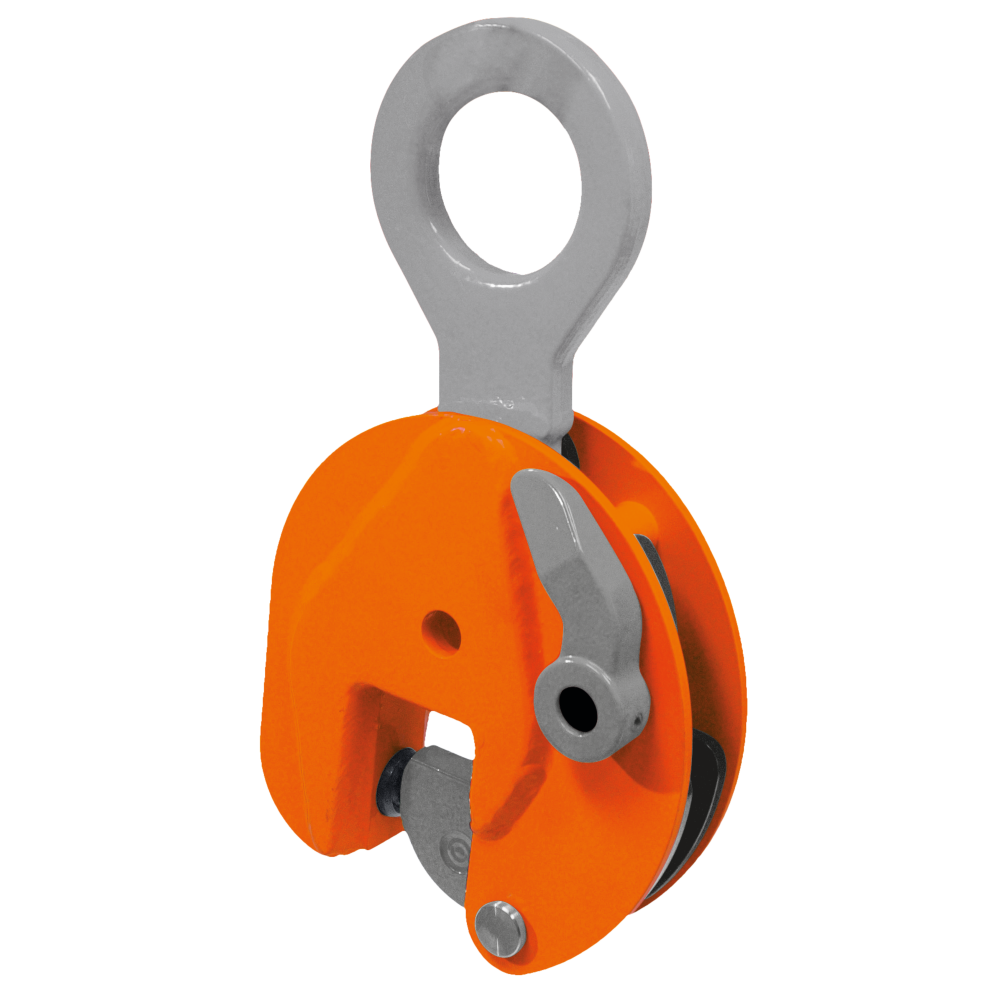

pewag VCW, VCEW i SVCW służą do pionowego podnoszenia i przenoszenia stalowych blach oraz konstrukcji. Proste ucho przenosi obciążenie zgodnie z kierunkami dopuszczonymi przez producenta.
VCEW ma zwiększone rozwarcie, a SVCW zakres chwytu przesunięty na grubsze elementy. Przykładowo wykonania 6 t mają R 0–32 mm (VCW), 0–50 mm (VCEW) lub 40–90 mm (SVCW). Większy zakres maksymalny nie oznacza możliwości chwytania dowolnie cienkiej blachy.
Mechanizm bezpieczeństwa utrzymuje wstępny docisk, a uchwyt blokuje się w pozycji otwartej i zamkniętej. DOR oraz zakres chwytu są oznaczone na korpusie. Minimalne obciążenie wynosi 10% DOR każdego uchwytu.

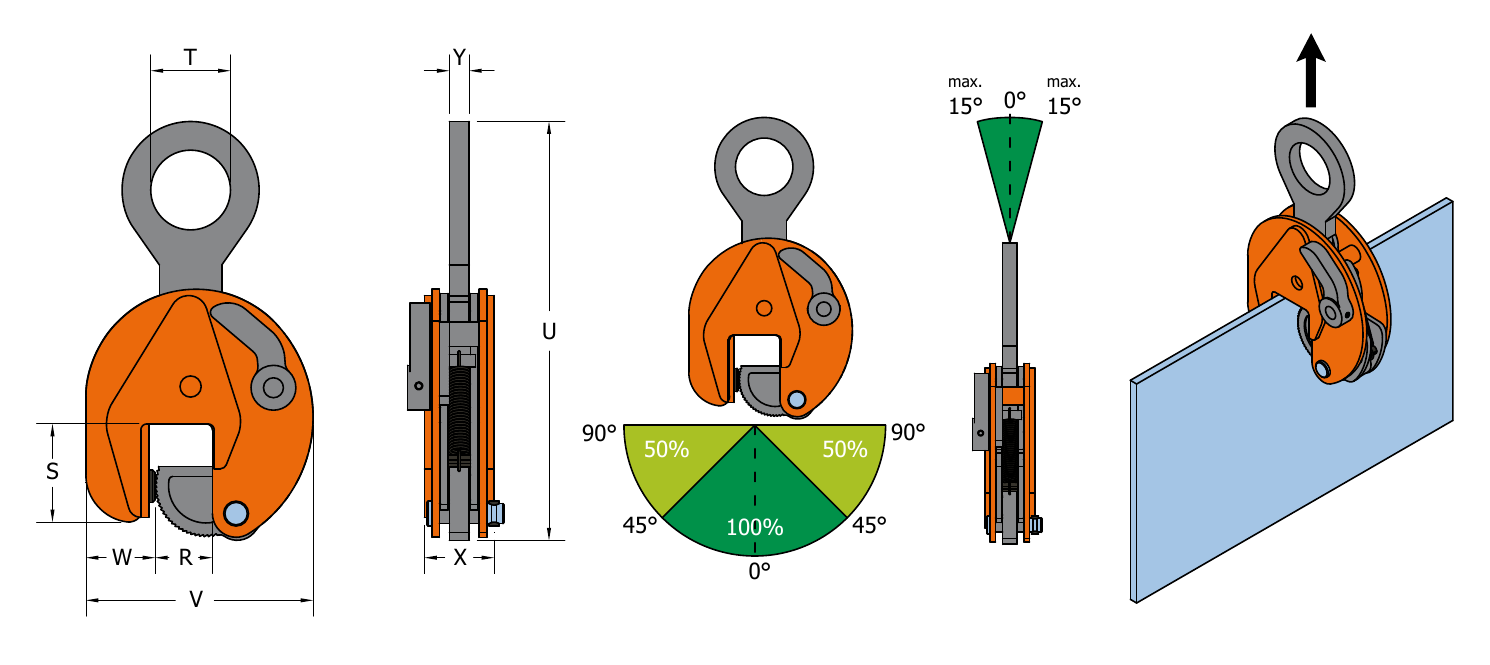

Przy podnoszeniu pod kątem stosuj diagram redukcji DOR. Dla prostego ucha dodatkowo obowiązuje ograniczenie odchylenia bocznego pokazane na rysunku. Nie zastępuj go zasadami dla modeli z przegubowym uchem.
DANE TECHNICZNE PEWAG

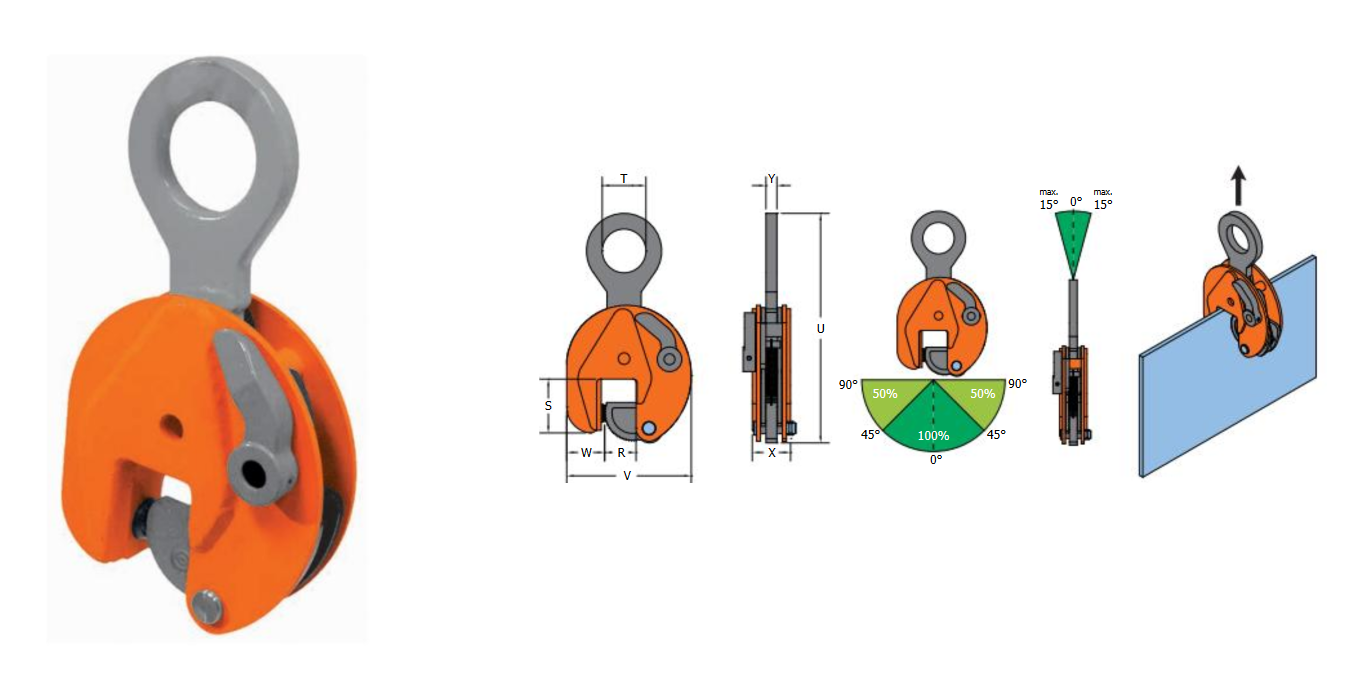

Rysunek wymiarowy i tabela VCW / VCEW / SVCW
25 wykonań rodziny. Wybierz jednocześnie właściwy DOR oraz dolną i górną granicę chwytu R. Parametry dotyczą pojedynczego uchwytu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

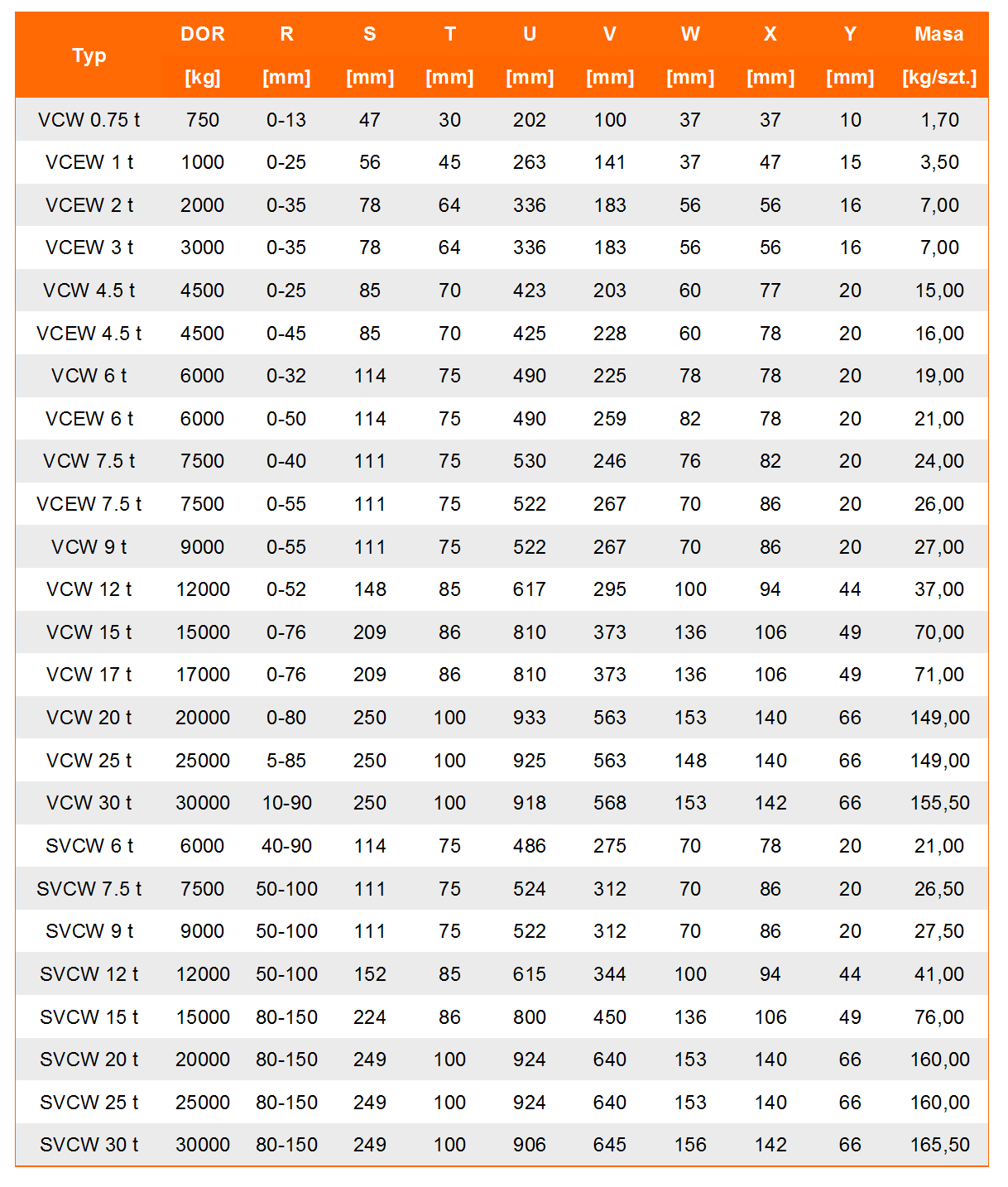

| Typ | DOR [t] | Chwyt R [mm] | S [mm] | T [mm] | U [mm] | V [mm] | W [mm] | X [mm] | Y [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| VCW 0.75 t | 0,75 | 0-13 | 47 | 30 | 202 | 100 | 37 | 37 | 10 | 1,7 |
| VCEW 1 t | 1 | 0-25 | 56 | 45 | 263 | 141 | 37 | 47 | 15 | 3,5 |
| VCEW 2 t | 2 | 0-35 | 78 | 64 | 336 | 183 | 56 | 56 | 16 | 7 |
| VCEW 3 t | 3 | 0-35 | 78 | 64 | 336 | 183 | 56 | 56 | 16 | 7 |
| VCW 4.5 t | 4,5 | 0-25 | 85 | 70 | 423 | 203 | 60 | 77 | 20 | 15 |
| VCEW 4.5 t | 4,5 | 0-45 | 85 | 70 | 425 | 228 | 60 | 78 | 20 | 16 |
| VCW 6 t | 6 | 0-32 | 114 | 75 | 490 | 225 | 78 | 78 | 20 | 19 |
| SVCW 6 t | 6 | 40-90 | 114 | 75 | 486 | 275 | 70 | 78 | 20 | 21 |
| VCEW 6 t | 6 | 0-50 | 114 | 75 | 490 | 259 | 82 | 78 | 20 | 21 |
| VCW 7.5 t | 7,5 | 0-40 | 111 | 75 | 530 | 246 | 76 | 82 | 20 | 24 |
| VCEW 7.5 t | 7,5 | 0-55 | 111 | 75 | 522 | 267 | 70 | 86 | 20 | 26 |
| SVCW 7.5 t | 7,5 | 50-100 | 111 | 75 | 524 | 312 | 70 | 86 | 20 | 26,5 |
| VCW 9 t | 9 | 0-55 | 111 | 75 | 522 | 267 | 70 | 86 | 20 | 27 |
| SVCW 9 t | 9 | 50-100 | 111 | 75 | 522 | 312 | 70 | 86 | 20 | 27,5 |
| VCW 12 t | 12 | 0-52 | 148 | 85 | 617 | 295 | 100 | 94 | 44 | 37 |
| SVCW 12 t | 12 | 50-100 | 152 | 85 | 615 | 344 | 100 | 94 | 44 | 41 |
| VCW 15 t | 15 | 0-76 | 209 | 86 | 810 | 373 | 136 | 106 | 49 | 70 |
| VCW 17 t | 17 | 0-76 | 209 | 86 | 810 | 373 | 136 | 106 | 49 | 71,5 |
| SVCW 15 t | 15 | 80-150 | 224 | 86 | 800 | 450 | 136 | 106 | 49 | 76 |
| VCW 20 t | 20 | 0-80 | 250 | 100 | 933 | 563 | 153 | 140 | 66 | 149 |
| VCW 25 t | 25 | 5-85 | 250 | 100 | 925 | 563 | 148 | 140 | 66 | 149 |
| VCW 30 t | 30 | 10-90 | 250 | 100 | 918 | 568 | 153 | 142 | 66 | 155,5 |
| SVCW 20 t | 20 | 80-150 | 249 | 100 | 924 | 640 | 153 | 140 | 66 | 160 |
| SVCW 25 t | 25 | 80-150 | 249 | 100 | 924 | 640 | 153 | 140 | 66 | 160 |
| SVCW 30 t | 30 | 80-150 | 249 | 100 | 906 | 645 | 156 | 142 | 66 | 165,5 |
DOR w t; zakres chwytu i wymiary w mm; masa w kg/szt. DOR z tabeli dotyczy właściwego kierunku obciążenia; przy odchyleniu stosuj diagram producenta. Minimum obciążenia wynosi 10% DOR. Źródło: karta producenta pewag VCW / VCEW / SVCW ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać VCW, VCEW lub SVCW?
Sam udźwig nie wystarcza — liczą się grubość w miejscu chwytu i kierunek obciążenia.
DOR i kierunek siły
Uwzględnij obciążenie każdego uchwytu, kąty i środek ciężkości. Minimum wynosi 10% DOR, np. 0,075 t dla modelu 0,75 t lub 0,6 t dla modelu 6 t. Nie przekraczaj bocznego odchylenia prostego ucha określonego na rysunku.
Powierzchnia i otoczenie
Instrukcja podaje dla standardowego wykonania maksymalną twardość powierzchni 37 HRC. Materiał musi być czysty i umożliwiać stabilny chwyt. Zakres temperatur pracy wynosi −40 do +100°C w normalnych warunkach atmosferycznych.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja pewag obejmuje rodzinę VCW/VCEW/SVCW: osadzanie na materiale, blokowanie, kierunki sił i kontrole. Producent wskazuje EN 13155. Korzystaj z dokumentacji i oznaczeń odpowiadających danemu wariantowi.
Instrukcja i dokumentacja producenta ↗Karta VCW / VCEW / SVCW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj korpus, ucho, szczękę, zęby, sworznie, sprężynę i blokadę. Instrukcja przewiduje kontrolę konserwacyjną co miesiąc oraz przegląd i próbę co najmniej raz w roku przez właściwy serwis. Stosuj oryginalne części pewag.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czym różnią się VCW, VCEW i SVCW?
VCEW ma zwiększone rozwarcie, a SVCW służy do grubszych elementów i ma dodatnią dolną granicę chwytu. Wszystkie trzy rodziny mają proste ucho oraz własne parametry w tabeli.
Czy SVCW można stosować do cienkiej blachy?
Tylko wtedy, gdy jej grubość mieści się w zakresie danego modelu. Przykładowo SVCW 6 t ma chwyt 40–90 mm, więc nie nadaje się do blachy 10 mm.
Jakie jest minimalne obciążenie?
10% DOR pojedynczego uchwytu. Dla modelu 0,75 t minimum wynosi 0,075 t, a dla modelu 30 t — 3 t.
Czy VCW ma przegubowe ucho?
Nie. Rodzina VCW/VCEW/SVCW ma proste ucho. Ucho przegubowe stosowane jest w odrębnej rodzinie VUW/VEUW/SVUW.
Czy można podnosić pakiety blach?
Nie. Zębaty uchwyt osadza się na pojedynczym elemencie. Do luźnych pakietów należy dobrać sprzęt przeznaczony do takiego zastosowania.
Jakie informacje przesłać do wyceny?
Podaj grubość, masę i wymiary elementu, twardość powierzchni, planowaną liczbę uchwytów oraz kierunek podnoszenia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz uchwyt do blach VCW / VCEW / SVCW z CECHO.
Prześlij grubość, masę i wymiary blachy. Dobierzemy wykonanie VCW, VCEW lub SVCW oraz sposób podwieszenia.
Wyślij zapytanie o VCW / VCEW / SVCW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
