Szakla BW
CECHO · osprzęt do zawiesiDobór połączeń i wsparcie techniczne
OSPRZĘT DO ZAWIESI · SZAKLA BW

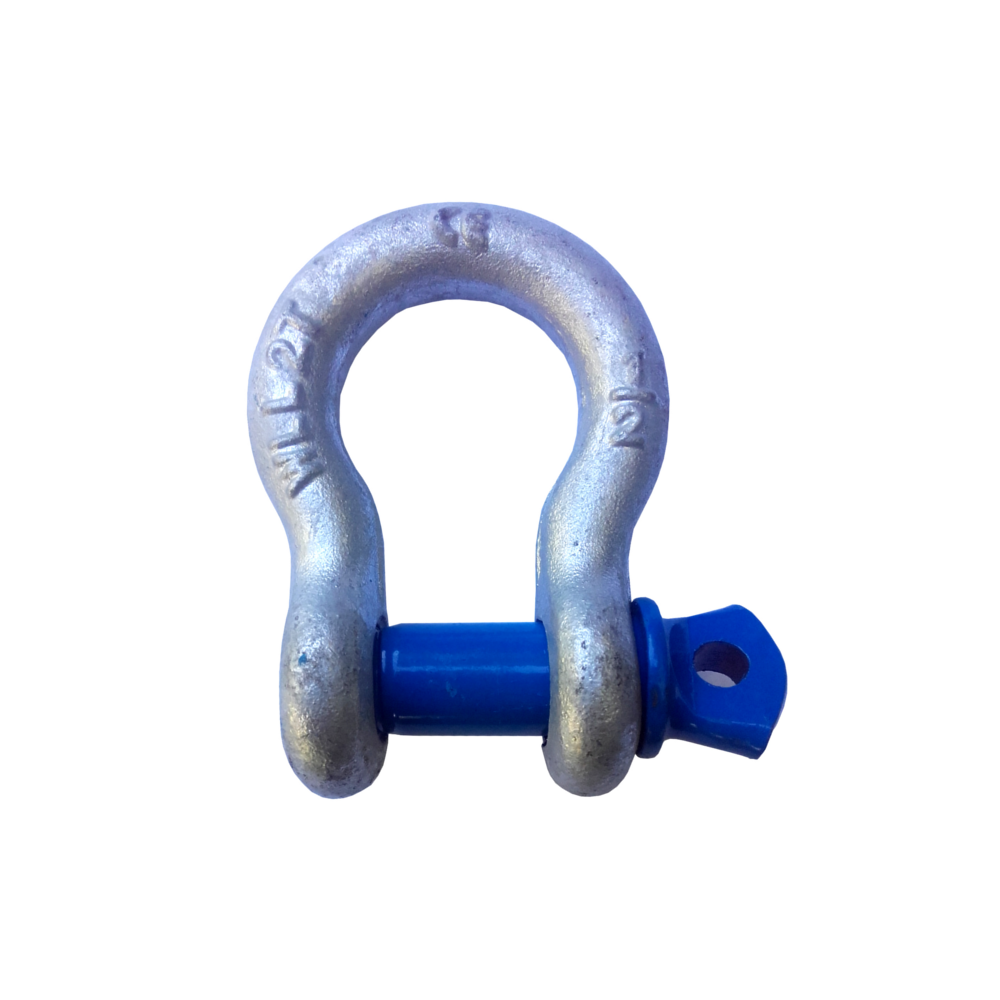

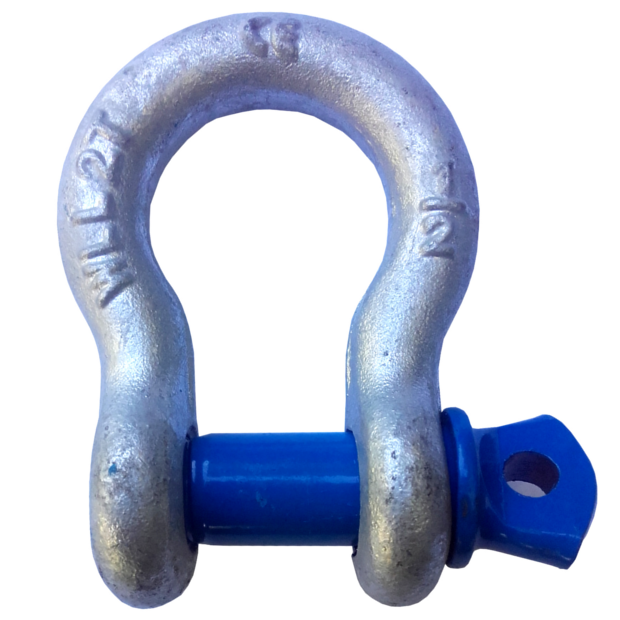

Szakla BW z kabłąkiem omega i wkręcanym sworzniem z uchem. Do połączeń rozłącznych dobieranych według DOR, średnicy sworznia oraz wymiarów punktu zaczepienia.
0,5–55 tDopuszczalne obciążenie robocze17 wykonań w tabeli doboru
Potrzebujesz doboru szakli BW?
Podaj DOR w tonach oraz wymiary i zdjęcie punktu zaczepienia. Pomożemy sprawdzić połączenie.
Zapytaj CECHO o BW →Zadzwoń: +48 33 825 04 84- Opis produktu
Szakla BW — najważniejsze informacje
DOR0,5–55 tDobór według tabeli
KONSTRUKCJASworzeń wkręcanyDopasuj do punktu zaczepienia
MONTAŻKompletny sworzeńWg instrukcji właściwego wyrobu
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I MONTAŻ
Kabłąk omega i sworzeń do częstego rozłączania.
Zaokrąglony kabłąk zapewnia przestrzeń wewnątrz połączenia. Wkręcany sworzeń z uchem ułatwia montaż i demontaż; przed pracą należy prawidłowo go dokręcić zgodnie z instrukcją wyrobu.

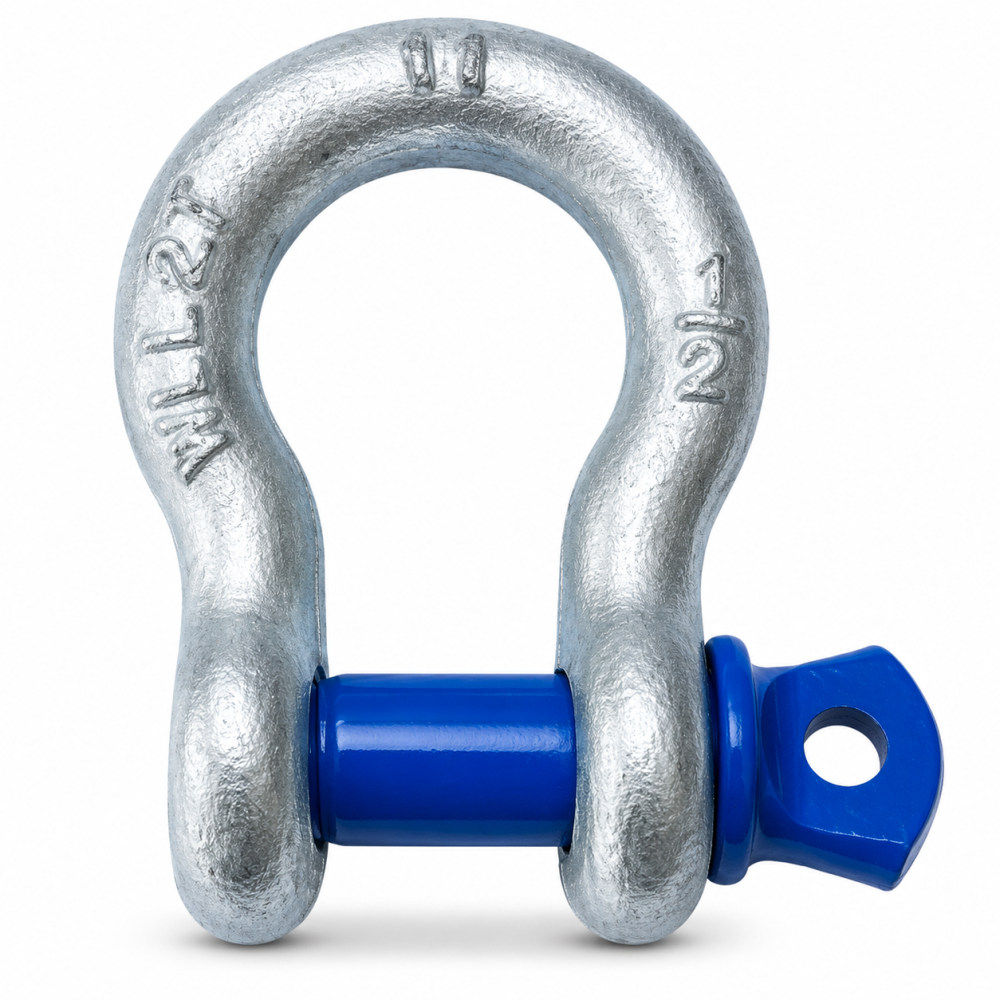

Model BW ma ocynkowany kabłąk i niebieski sworzeń. Dopuszczalny kierunek obciążenia i ewentualne redukcje DOR sprawdź dla konkretnego wykonania — kształt omega sam w sobie nie potwierdza dopuszczenia obciążenia bocznego.
DANE KATALOGOWE CECHO

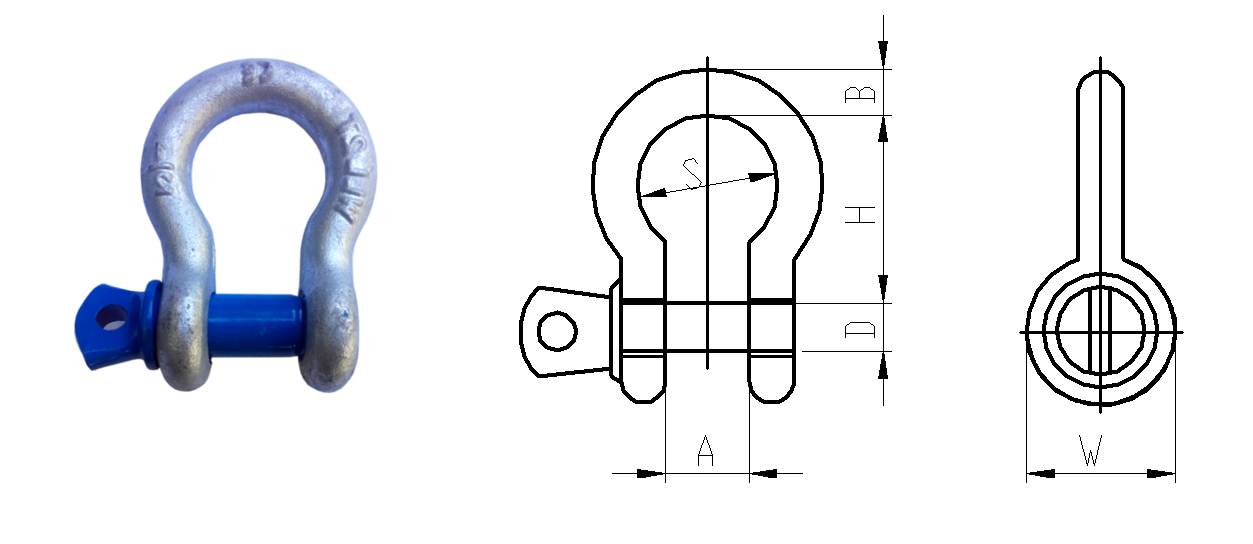

Rysunek wymiarowy i tabela BW
DOR podano w tonach, wymiary w mm, masę w kg/szt. Oznaczenia wymiarów odpowiadają rysunkowi.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

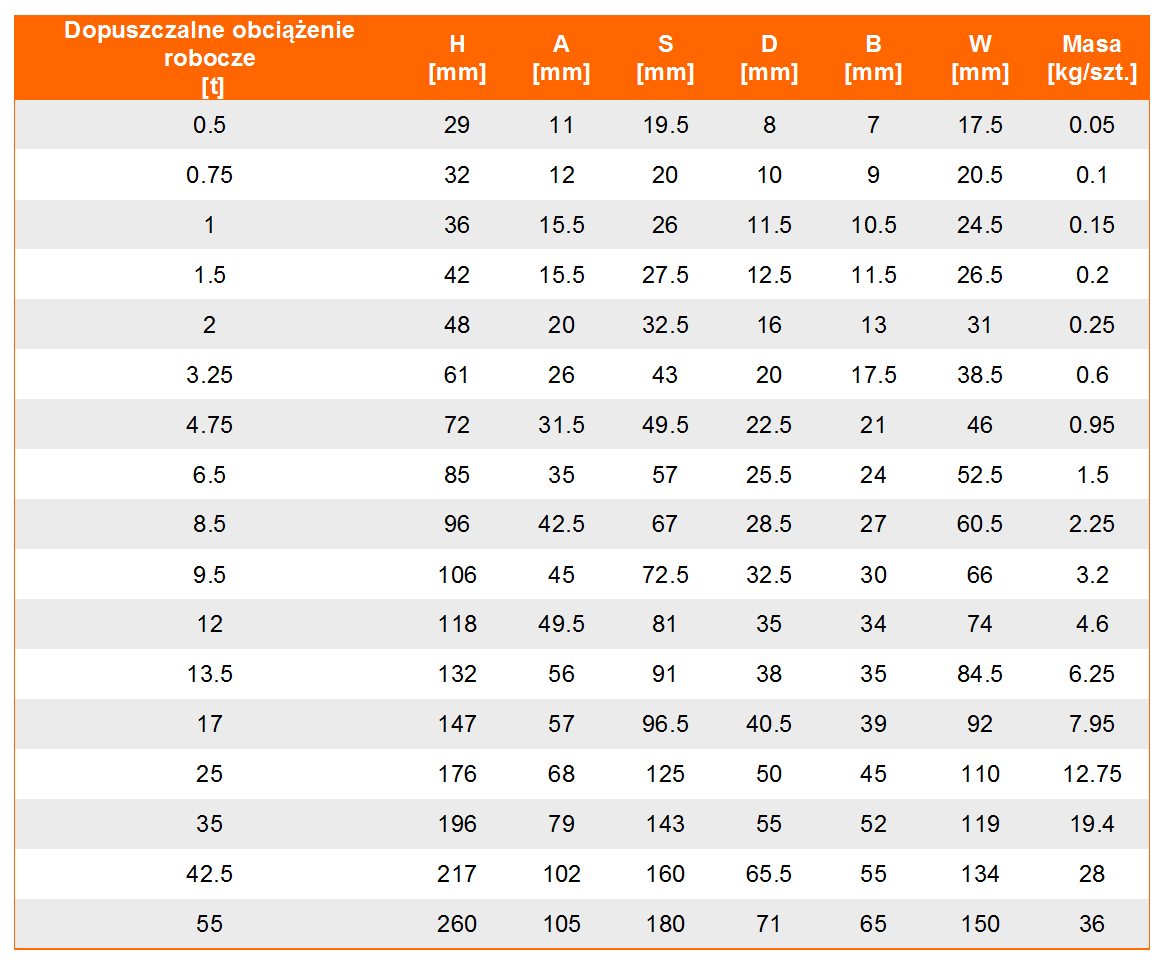

| Model | DOR [t] | H [mm] | A [mm] | S [mm] | D [mm] | B [mm] | W [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| BW 0,5 | 0,5 | 29 | 11 | 19,5 | 8 | 7 | 17,5 | 0,05 |
| BW 0,75 | 0,75 | 32 | 12 | 20 | 10 | 9 | 20,5 | 0,1 |
| BW 1 | 1 | 36 | 15,5 | 26 | 11,5 | 10,5 | 24,5 | 0,15 |
| BW 1,5 | 1,5 | 42 | 15,5 | 27,5 | 12,5 | 11,5 | 26,5 | 0,2 |
| BW 2 | 2 | 48 | 20 | 32,5 | 16 | 13 | 31 | 0,25 |
| BW 3,25 | 3,25 | 61 | 26 | 43 | 20 | 17,5 | 38,5 | 0,6 |
| BW 4,75 | 4,75 | 72 | 31,5 | 49,5 | 22,5 | 21 | 46 | 0,95 |
| BW 6,5 | 6,5 | 85 | 35 | 57 | 25,5 | 24 | 52,5 | 1,5 |
| BW 8,5 | 8,5 | 96 | 42,5 | 67 | 28,5 | 27 | 60,5 | 2,25 |
| BW 9,5 | 9,5 | 106 | 45 | 72,5 | 32,5 | 30 | 66 | 3,2 |
| BW 12 | 12 | 118 | 49,5 | 81 | 35 | 34 | 74 | 4,6 |
| BW 13,5 | 13,5 | 132 | 56 | 91 | 38 | 35 | 84,5 | 6,25 |
| BW 17 | 17 | 147 | 57 | 96,5 | 40,5 | 39 | 92 | 7,95 |
| BW 25 | 25 | 176 | 68 | 125 | 50 | 45 | 110 | 12,75 |
| BW 35 | 35 | 196 | 79 | 143 | 55 | 52 | 119 | 19,4 |
| BW 42,5 | 42,5 | 217 | 102 | 160 | 65,5 | 55 | 134 | 28 |
| BW 55 | 55 | 260 | 105 | 180 | 71 | 65 | 150 | 36 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz szaklę do całego połączenia.
DOR to pierwszy parametr. Sprawdź także geometrię i sposób obciążenia.
Wymiary połączenia
Porównaj średnicę sworznia, szerokość wlotu i przestrzeń wewnątrz kabłąka z wymiarami współpracującego ucha lub zawiesia.
Montaż i warunki pracy
Uwzględnij dostęp do sworznia, sposób zabezpieczenia, temperaturę, częstotliwość rozłączania i plan przeglądów.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Używaj instrukcji odpowiadającej dokładnemu modelowi i wielkości szakli. Przed montażem sprawdź kompletność, identyfikację oraz zgodność sworznia z kabłąkiem.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj kabłąk, sworzeń, gwint i zabezpieczenia. Odkształcenia, pęknięcia, nadmierne zużycie lub trudności z prawidłowym zamknięciem wymagają wycofania elementu do oceny.
Zobacz zakres serwisu CECHO →PYTANIA O BW
Co sprawdzić przed doborem?
Czym wyróżnia się szakla BW?
Szakla BW z kabłąkiem omega i wkręcanym sworzniem z uchem. Do połączeń rozłącznych dobieranych według DOR, średnicy sworznia oraz wymiarów punktu zaczepienia.
Czy wystarczy sprawdzić DOR?
Sprawdź także średnicę sworznia, szerokość i wysokość kabłąka, kierunek siły oraz instrukcję konkretnego wyrobu. Wszystkie elementy połączenia muszą do siebie pasować.
Kiedy wycofać szaklę do kontroli?
Przy pęknięciu, odkształceniu, nadmiernym zużyciu, nieczytelnej identyfikacji lub uszkodzonym zamknięciu przerwij użytkowanie i skieruj element do oceny.
Jakie informacje przesłać do wyceny?
Prześlij model, wymagany DOR w tonach, liczbę sztuk, wymiary punktu zaczepienia i opis sposobu pracy.
DOBÓR I KONTAKT Z CECHO
Dobierz szaklę BW z CECHO.
Prześlij wymagane obciążenie i wymiary połączenia. CECHO pomoże dobrać właściwe wykonanie oraz dokumentację.
Wyślij zapytanie o BW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
