Szakla okrągła z zabezpieczeniem SLING P-6033
Green Pin® · Van BeestCECHO — dystrybucja i dobór
GREEN PIN · SZAKLA Z ZABEZPIECZENIEM

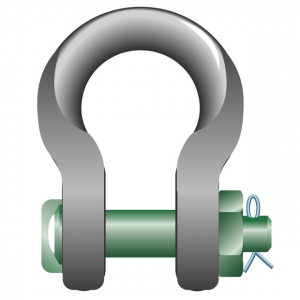

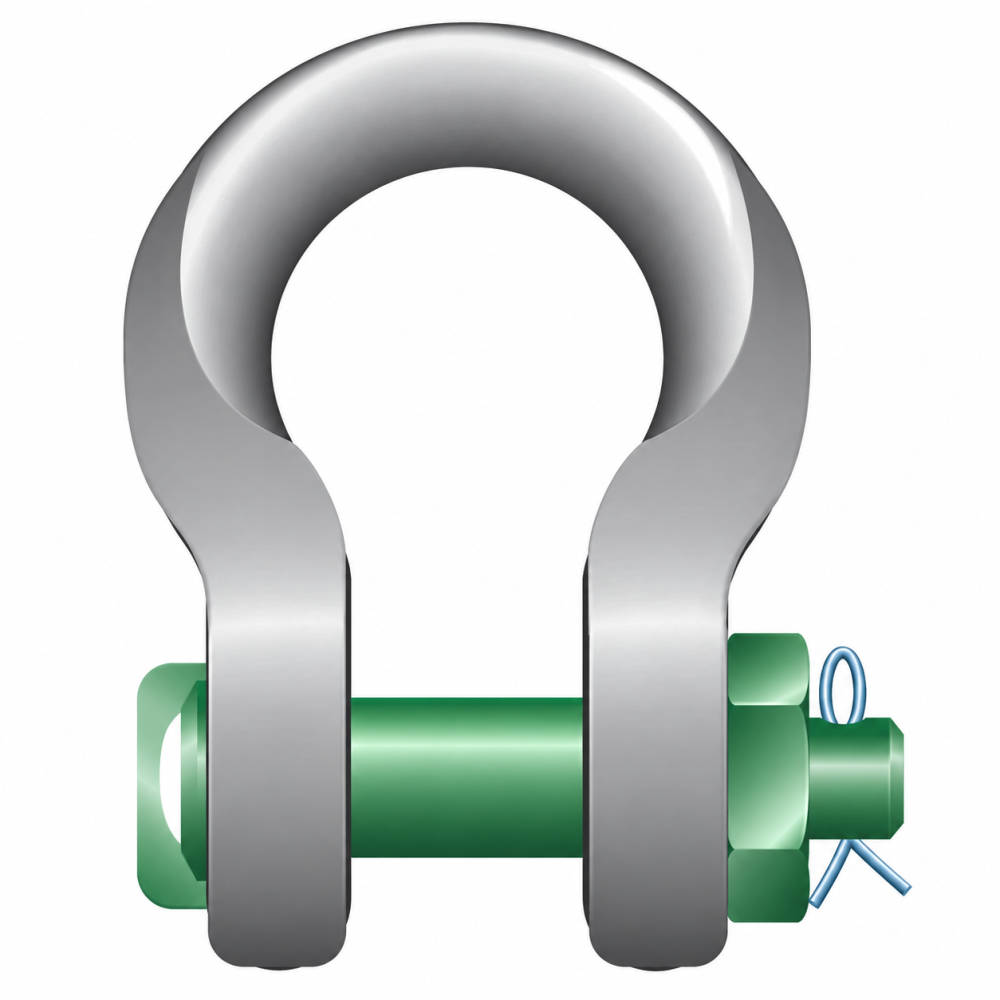

Green Pin® Sling P-6033 to szakla z profilowanym kabłąkiem, który zapewnia szersze podparcie współpracującego zawiesia. Nakrętka i zawleczka zabezpieczają sworzeń.
7–1550 tDopuszczalne obciążenie robocze21 wykonań w tabeli doboru
Potrzebujesz doboru szakli P-6033?
Podaj DOR w tonach oraz wymiary i zdjęcie punktu zaczepienia. Pomożemy sprawdzić połączenie.
Zapytaj CECHO o P-6033 →Zadzwoń: +48 33 825 04 84- Opis produktu
Szakla P-6033 — najważniejsze informacje
DOR7–1550 tKlasa 8 · seria Sling
KONSTRUKCJASzerokie podparcieDobór do punktu zaczepienia
WYTRZYMAŁOŚĆMBL = 5 × WLLWg danych producenta
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA GREEN PIN
Poszerzona powierzchnia podparcia zawiesia.
Szeroka powierzchnia podparcia l odróżnia serię Sling od zwykłej szakli omega. Geometria kabłąka służy ograniczeniu miejscowych nacisków na współpracujący element zawiesia; dobór wymaga sprawdzenia jego rodzaju, szerokości i zaleceń producenta.
Kabłąk i sworzeń wykonano ze stali stopowej klasy 8, hartowanej i odpuszczanej. Wykonania 7–55 t są ocynkowane ogniowo. Większe szakle mają kabłąk malowany na srebrno i sworzeń na zielono.
DANE TECHNICZNE

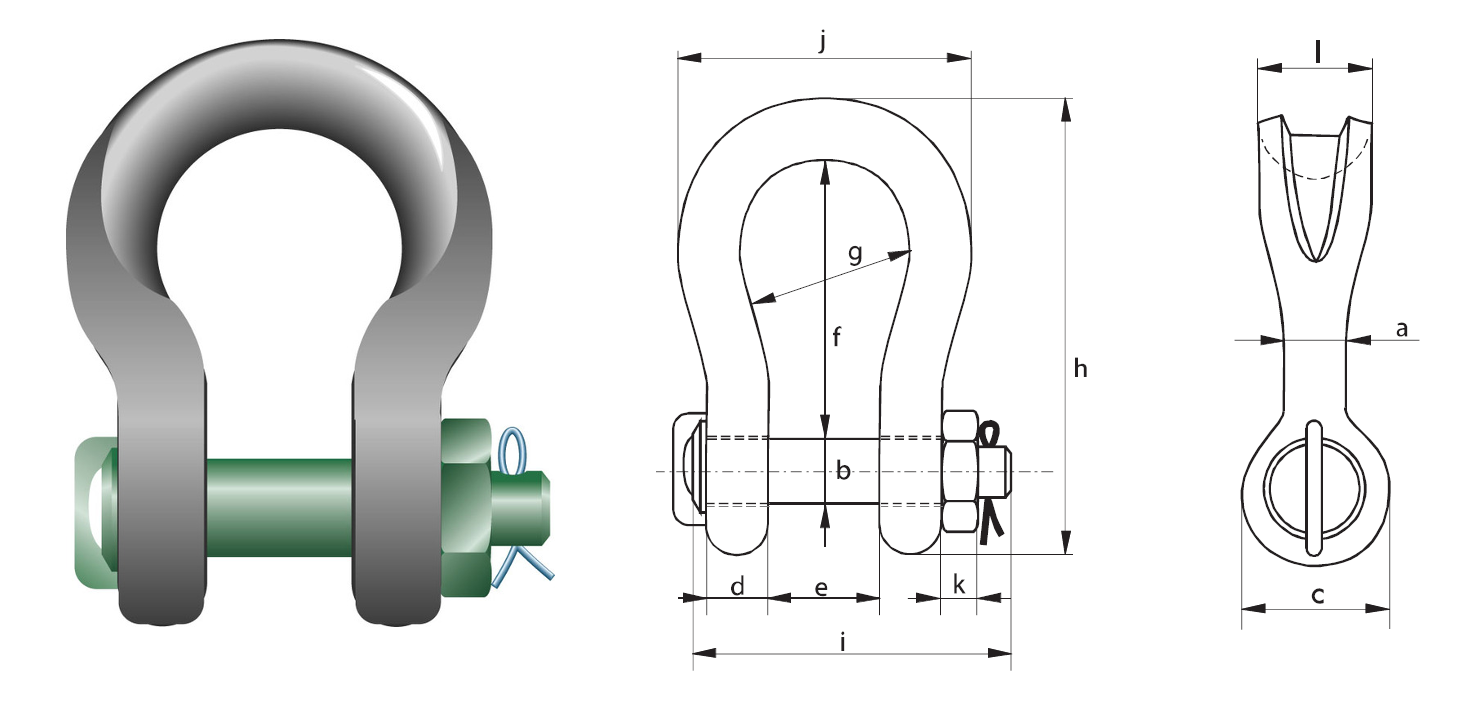

Rysunek wymiarowy i tabela P-6033
Wymiary odczytuj według oznaczeń na rysunku. DOR podano w tonach, wymiary w mm, masę w kg.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Kod artykułu | DOR [t] | Masa sworznia [kg] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | f [mm] | g [mm] | h [mm] | i [mm] | j [mm] | k [mm] | l [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SLGPF0007 | 7 | 0,99 | 22 | 22 | 46 | 19 | 32 | 96 | 64 | 153 | 115 | 110 | 19 | 41 | 1,91 |
| SLGPF0012 | 12,5 | 1,82 | 28 | 28 | 61 | 25 | 44 | 120 | 82 | 197 | 151 | 146 | 24 | 54 | 4,13 |
| SLGPF0018 | 18 | 2,35 | 35 | 35 | 69 | 30 | 54 | 148 | 102 | 239 | 171 | 180 | 29 | 64 | 7,63 |
| SLGPF0030 | 30 | 4,23 | 40 | 42 | 90 | 35 | 69 | 165 | 126 | 279 | 207 | 200 | 34 | 79 | 12,4 |
| SLGPF0040 | 40 | 4,32 | 55 | 51 | 109 | 45 | 84 | 199 | 140 | 331 | 252 | 235 | 38 | 97 | 21,7 |
| SLGPF0055 | 55 | 4,6 | 60 | 57 | 115 | 55 | 90 | 240 | 160 | 389 | 294 | 270 | 45 | 100 | 29,3 |
| SLGPF0075 | 75 | 11,39 | 68 | 70 | 126 | 54 | 110 | 290 | 185 | 473 | 317 | 331 | 40 | 120 | 49,0 |
| SLGPF0125 | 125 | 18,59 | 85 | 80 | 156 | 85 | 137 | 366 | 220 | 583 | 413 | 390 | 40 | 150 | 88,0 |
| SLGPF0150 | 150 | 27,25 | 94 | 95 | 181 | 89 | 147 | 391 | 253 | 648 | 445 | 449 | 50 | 170 | 125 |
| SLGPF0200 | 200 | 36,87 | 110 | 105 | 201 | 100 | 158 | 481 | 280 | 759 | 480 | 500 | 50 | 205 | 190 |
| SLGPF0250 | 250 | 54,3 | 126 | 120 | 229 | 110 | 179 | 542 | 300 | 860 | 535 | 552 | 60 | 240 | 264 |
| SLGPF0300 | 300 | 79,4 | 136 | 134 | 246 | 134 | 195 | 601 | 350 | 946 | 590 | 620 | 70 | 265 | 380 |
| SLGPF0400 | 400 | 109,65 | 160 | 160 | 295 | 145 | 231 | 576 | 370 | 995 | 687 | 710 | 80 | 320 | 598 |
| SLGPF0500 | 500 | 152,78 | 170 | 180 | 330 | 160 | 263 | 681 | 450 | 1161 | 762 | 850 | 90 | 340 | 862 |
| SLGPF0600 | 600 | 204,79 | 190 | 200 | 360 | 170 | 289 | 741 | 490 | 1264 | 827 | 930 | 100 | 370 | 1134 |
| SLGPF0700 | 700 | 255,54 | 200 | 215 | 392 | 190 | 315 | 751 | 540 | 1284 | 879 | 901 | 100 | 400 | 1360 |
| SLGPF0800 | 800 | 310,72 | 218 | 230 | 420 | 200 | 342 | 851 | 554 | 1426 | 942 | 947 | 110 | 420 | 1418 |
| SLGPF0900 | 900 | 413,49 | 242 | 255 | 466 | 220 | 368 | 851 | 580 | 1488 | 1023 | 1023 | 120 | 440 | 1810 |
| SLGPF1000 | 1000 | 500,56 | 260 | 270 | 490 | 240 | 399 | 851 | 614 | 1532 | 1103 | 1107 | 120 | 460 | 2970 |
| SLGPF1250 | 1250 | 685,48 | 285 | 300 | 510 | 260 | 452 | 931 | 650 | 1666 | 1227 | 1182 | 150 | 530 | 3700 |
| SLGPF1550 | 1550 | 833,42 | 285 | 320 | 550 | 280 | 483 | 950 | 680 | 1710 | 1300 | 1253 | 150 | 560 | 4000 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: Green Pin — karta P-6033 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz szaklę do całego połączenia.
DOR to pierwszy parametr. Sprawdź także geometrię i sposób obciążenia.
Wymiary połączenia
Porównaj średnicę sworznia, szerokość wlotu i przestrzeń wewnątrz kabłąka z wymiarami współpracującego ucha lub zawiesia.
Montaż i warunki pracy
Uwzględnij dostęp do sworznia, sposób zabezpieczenia, temperaturę, częstotliwość rozłączania i plan przeglądów.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Używaj instrukcji odpowiadającej dokładnemu modelowi i wielkości szakli. Przed montażem sprawdź kompletność, identyfikację oraz zgodność sworznia z kabłąkiem.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj kabłąk, sworzeń, gwint i zabezpieczenia. Odkształcenia, pęknięcia, nadmierne zużycie lub trudności z prawidłowym zamknięciem wymagają wycofania elementu do oceny.
Zobacz zakres serwisu CECHO →PYTANIA O P-6033
Co sprawdzić przed doborem?
Czym wyróżnia się P-6033?
Green Pin® Sling P-6033 to szakla z profilowanym kabłąkiem, który zapewnia szersze podparcie współpracującego zawiesia. Nakrętka i zawleczka zabezpieczają sworzeń.
Czy DOR wystarczy do doboru szakli?
Nie. Sprawdź także średnicę sworznia, wlot, sposób przyłożenia siły oraz warunki pracy. Każde połączenie wymaga zgodności wszystkich elementów.
Czy można zastosować inny sworzeń?
Stosuj wyłącznie sworzeń przeznaczony do danego kabłąka i wykonania. Zwykła śruba ani sworzeń innej szakli nie stanowią zamiennika.
Jakie informacje przesłać do wyceny?
Prześlij model, wymagany DOR w tonach, liczbę sztuk, wymiary punktu zaczepienia i opis sposobu pracy.
DOBÓR I KONTAKT Z CECHO
Dobierz szaklę P-6033 z CECHO.
Prześlij wymagane obciążenie i wymiary połączenia. CECHO pomoże dobrać właściwe wykonanie oraz dokumentację.
Wyślij zapytanie o P-6033 →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
