Szakla podłużna z zabezpieczeniem G-3356
Van Beest · seria DINCECHO — dystrybucja i dobór

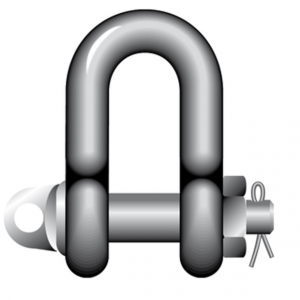

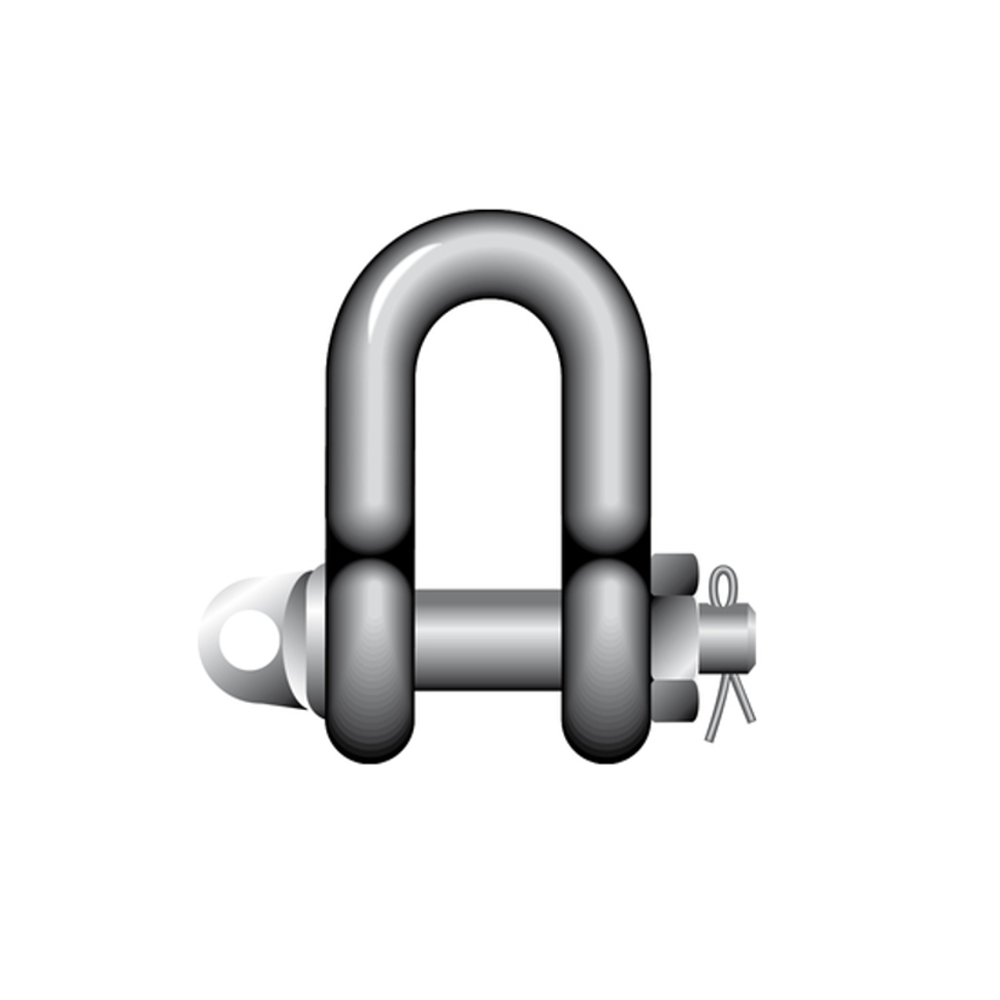

VAN BEEST · SZAKLA PODŁUŻNA
Szakla G-3356 łączy podłużny kabłąk ze sworzniem zabezpieczonym nakrętką i zawleczką. Seria ocynkowana z katalogu Van Beest obejmuje DOR od 0,4 do 100 t.
0,4–100 tDopuszczalne obciążenie robocze22 wykonań w tabeli doboru
Potrzebujesz doboru szakli G-3356?
Podaj DOR w tonach oraz wymiary i zdjęcie punktu zaczepienia. Pomożemy sprawdzić połączenie.
Zapytaj CECHO o G-3356 →Zadzwoń: +48 33 825 04 84- Opis produktu
Szakla G-3356 — najważniejsze informacje
DOR0,4–100 tKlasa 4 · DIN 82101 typ C
KONSTRUKCJANakrętka i zawleczkaDobór do punktu zaczepienia
WYTRZYMAŁOŚĆMBL = 5 × WLLWg danych producenta
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I POŁĄCZENIE

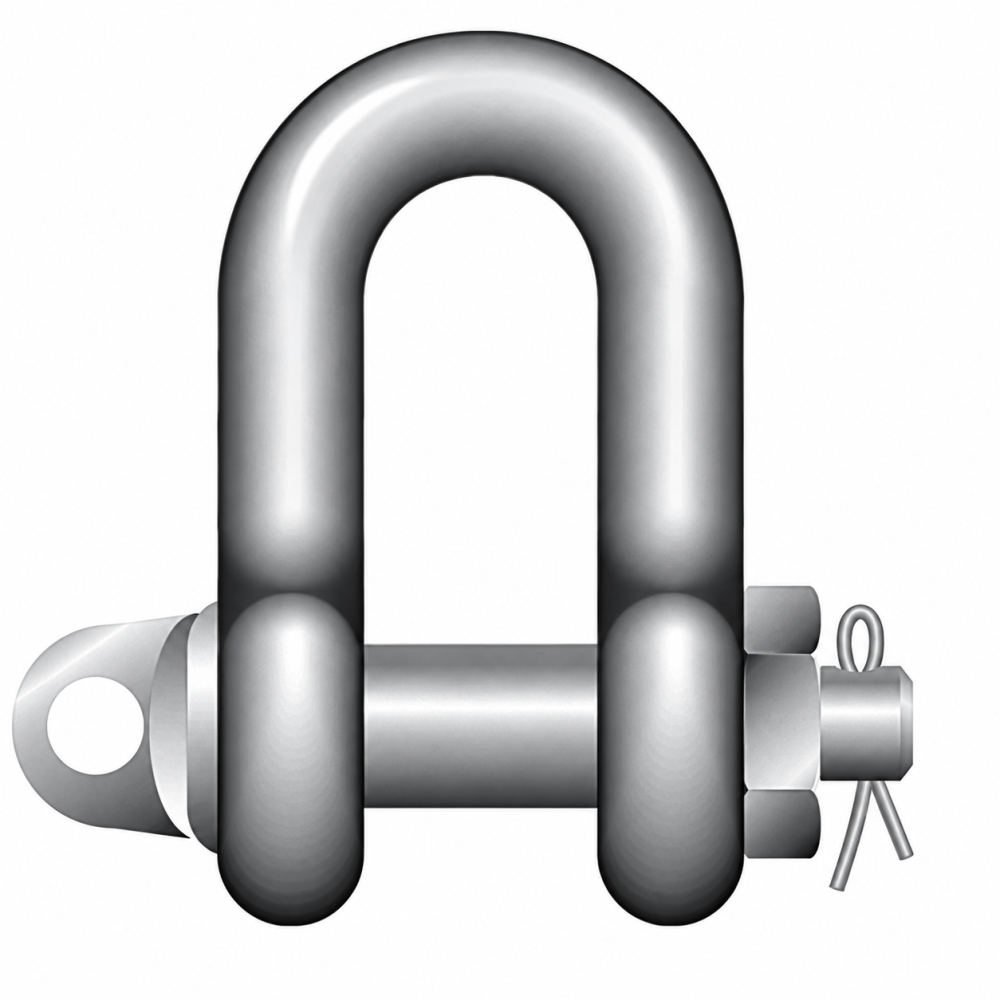

Podłużne połączenie z zabezpieczeniem sworznia.
Konstrukcja odpowiada zasadniczo DIN 82101 typu C. Stal o podwyższonej wytrzymałości klasy 4 stosowana jest zarówno na kabłąk, jak i sworzeń. Szaklę dobiera się do osiowego przenoszenia obciążenia.
Do numeru rozmiaru 25 producent pokazuje sworzeń z kołnierzem; od numeru 32 stosuje uchwyt ułatwiający manipulowanie sworzniem. Prześwit d i długość wewnętrzna e pozostają podstawowymi wymiarami do sprawdzenia połączenia.
DANE TECHNICZNE

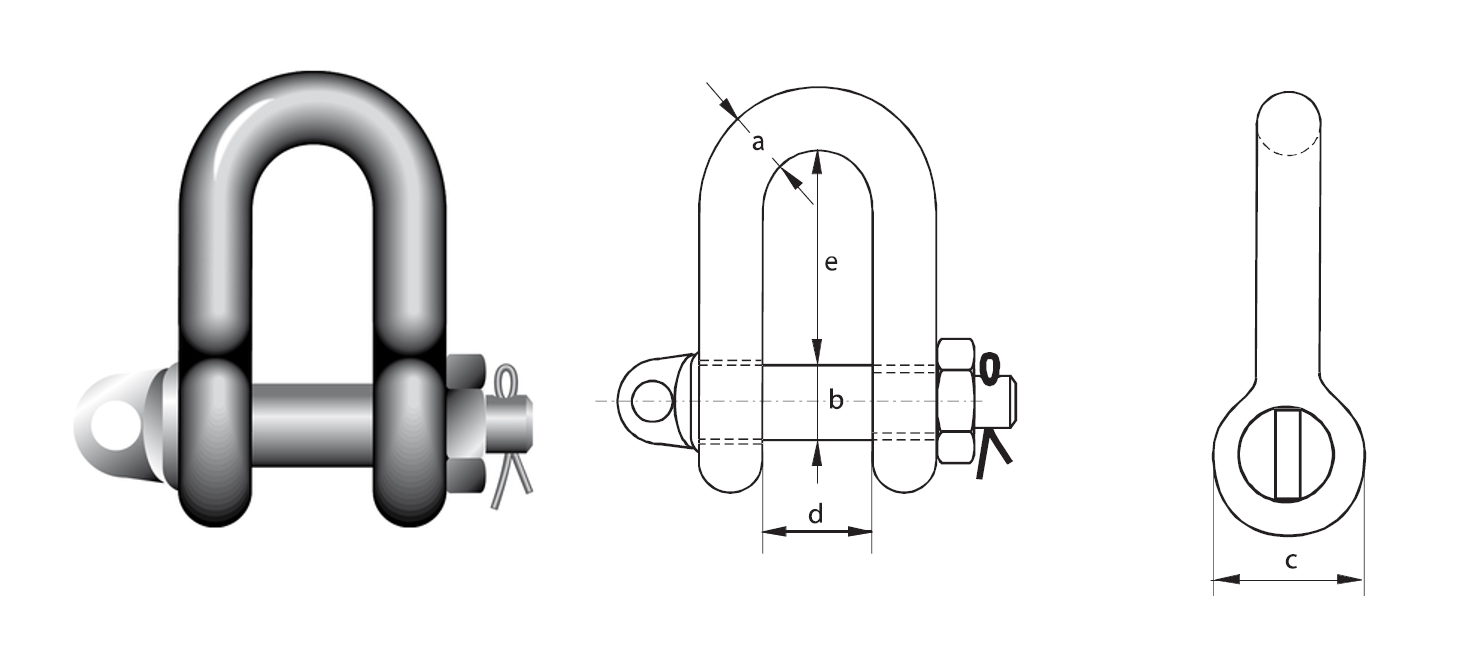

Rysunek wymiarowy i tabela G-3356
Wymiary odczytuj według oznaczeń na rysunku. DOR podano w tonach, wymiary w mm, masę w kg.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

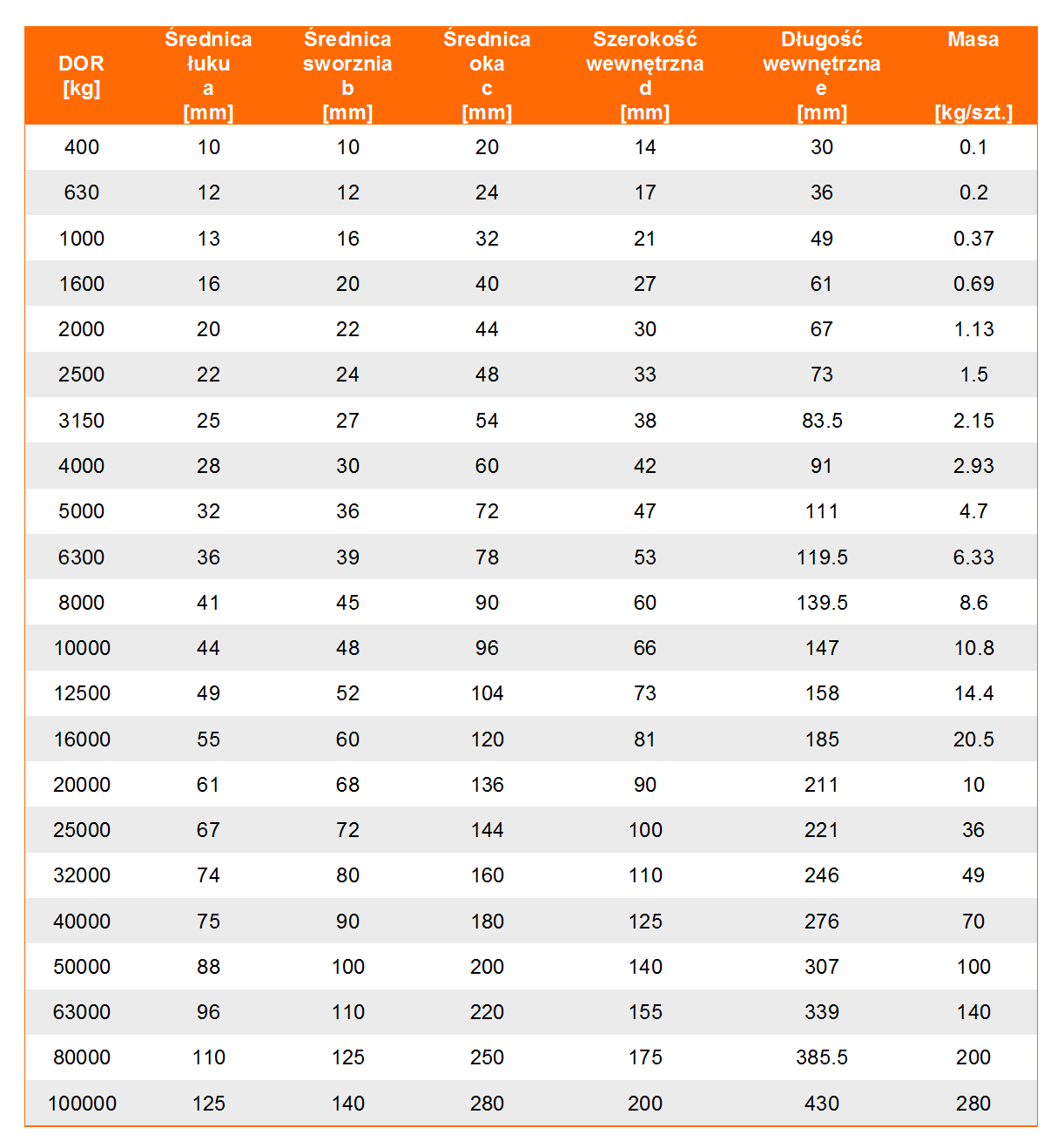

| Model / nr | DOR [t] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| G-3356 0,4 | 0,4 | 10 | 10 | 20 | 14 | 30 | 0,11 |
| G-3356 0,6 | 0,63 | 12 | 12 | 24 | 17 | 36 | 0,20 |
| G-3356 1 | 1 | 13 | 16 | 32 | 21 | 49 | 0,37 |
| G-3356 1,6 | 1,6 | 16 | 20 | 40 | 27 | 61 | 0,69 |
| G-3356 2 | 2 | 20 | 22 | 44 | 30 | 67 | 1,13 |
| G-3356 2,5 | 2,5 | 22 | 24 | 48 | 33 | 73 | 1,50 |
| G-3356 3 | 3,15 | 25 | 27 | 54 | 38 | 83,5 | 2,15 |
| G-3356 4 | 4 | 28 | 30 | 60 | 42 | 91 | 2,93 |
| G-3356 5 | 5 | 32 | 36 | 72 | 47 | 111 | 4,70 |
| G-3356 6 | 6,3 | 36 | 39 | 78 | 53 | 119,5 | 6,33 |
| G-3356 8 | 8 | 41 | 45 | 90 | 60 | 139,5 | 8,60 |
| G-3356 10 | 10 | 44 | 48 | 96 | 66 | 147 | 10,8 |
| G-3356 12 | 12 | 49 | 52 | 104 | 73 | 158 | 14,4 |
| G-3356 16 | 16 | 55 | 60 | 120 | 81 | 185 | 20,5 |
| G-3356 20 | 20 | 61 | 68 | 136 | 90 | 211 | 27,9 |
| G-3356 25 | 25 | 67 | 72 | 144 | 100 | 221 | 36 |
| G-3356 32 | 32 | 74 | 80 | 160 | 110 | 246 | 49 |
| G-3356 40 | 40 | 75 | 90 | 180 | 125 | 276 | 70 |
| G-3356 50 | 50 | 88 | 100 | 200 | 140 | 307 | 100 |
| G-3356 63 | 63 | 96 | 110 | 220 | 155 | 339 | 140 |
| G-3356 80 | 80 | 110 | 125 | 250 | 175 | 385,5 | 200 |
| G-3356 100 | 100 | 125 | 140 | 280 | 200 | 430 | 280 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: Van Beest — katalog 2024, s. 59 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz szaklę do całego połączenia.
DOR to pierwszy parametr. Sprawdź także geometrię i sposób obciążenia.
Wymiary połączenia
Porównaj średnicę sworznia, szerokość wlotu i przestrzeń wewnątrz kabłąka z wymiarami współpracującego ucha lub zawiesia.
Montaż i warunki pracy
Uwzględnij dostęp do sworznia, sposób zabezpieczenia, temperaturę, częstotliwość rozłączania i plan przeglądów.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Używaj instrukcji odpowiadającej dokładnemu modelowi i wielkości szakli. Przed montażem sprawdź kompletność, identyfikację oraz zgodność sworznia z kabłąkiem.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj kabłąk, sworzeń, gwint i zabezpieczenia. Odkształcenia, pęknięcia, nadmierne zużycie lub trudności z prawidłowym zamknięciem wymagają wycofania elementu do oceny.
Zobacz zakres serwisu CECHO →PYTANIA O G-3356
Co sprawdzić przed doborem?
Czym wyróżnia się G-3356?
Szakla G-3356 łączy podłużny kabłąk ze sworzniem zabezpieczonym nakrętką i zawleczką. Seria ocynkowana z katalogu Van Beest obejmuje DOR od 0,4 do 100 t.
Czy DOR wystarczy do doboru szakli?
Nie. Sprawdź także średnicę sworznia, wlot, sposób przyłożenia siły oraz warunki pracy. Każde połączenie wymaga zgodności wszystkich elementów.
Czy można zastosować inny sworzeń?
Stosuj wyłącznie sworzeń przeznaczony do danego kabłąka i wykonania. Zwykła śruba ani sworzeń innej szakli nie stanowią zamiennika.
Jakie informacje przesłać do wyceny?
Prześlij model, wymagany DOR w tonach, liczbę sztuk, wymiary punktu zaczepienia i opis sposobu pracy.
DOBÓR I KONTAKT Z CECHO
Dobierz szaklę G-3356 z CECHO.
Prześlij wymagane obciążenie i wymiary połączenia. CECHO pomoże dobrać właściwe wykonanie oraz dokumentację.
Wyślij zapytanie o G-3356 →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
