Szakla DW
CECHO · osprzęt do zawiesiDobór połączeń i wsparcie techniczne
OSPRZĘT DO ZAWIESI · SZAKLA DW

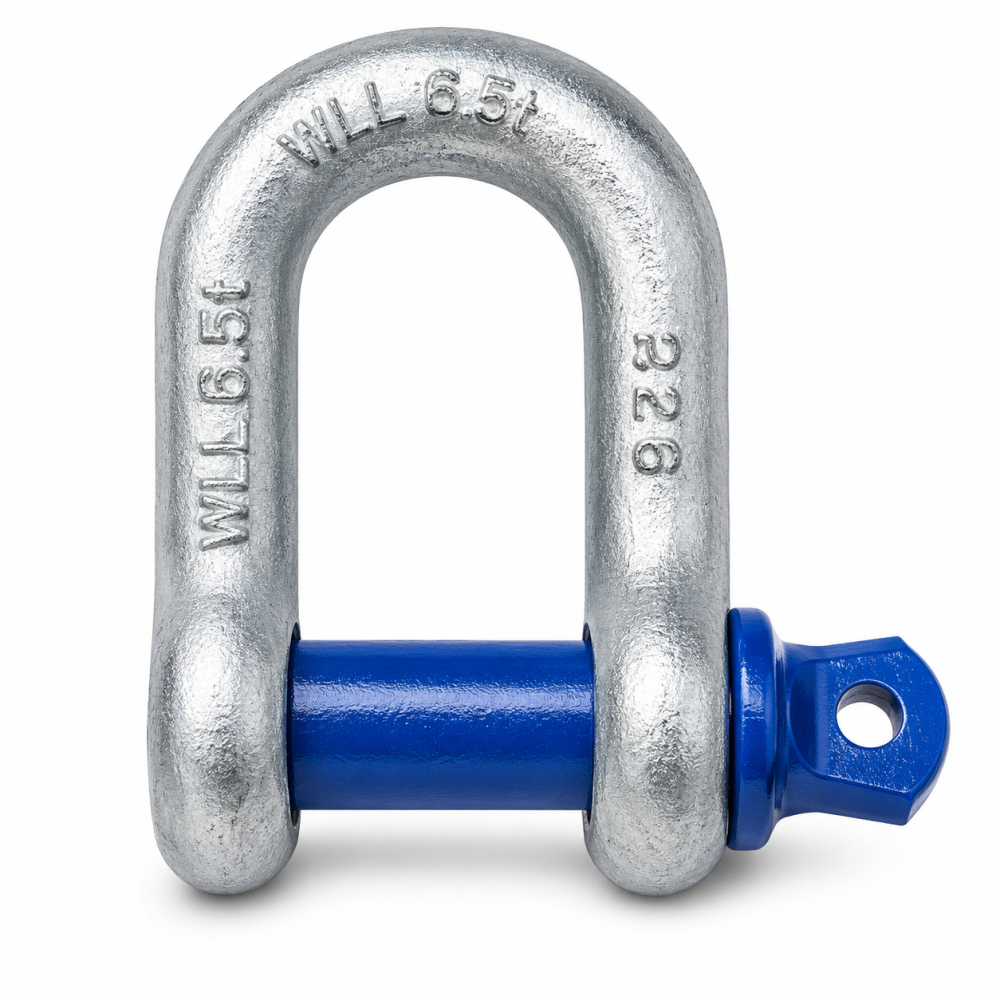

Szakla DW typu D ze sworzniem wkręcanym, zakończonym uchem. Wąski, podłużny kabłąk do połączeń dobieranych pod kątem osiowego przenoszenia obciążenia.
0,33–55 tDopuszczalne obciążenie robocze18 wykonań w tabeli doboru
Potrzebujesz doboru szakli DW?
Podaj DOR w tonach oraz wymiary i zdjęcie punktu zaczepienia. Pomożemy sprawdzić połączenie.
Zapytaj CECHO o DW →Zadzwoń: +48 33 825 04 84- Opis produktu
Szakla DW — najważniejsze informacje
DOR0,33–55 tDobór według tabeli
KONSTRUKCJATyp D · sworzeń wkręcanyDopasuj do punktu zaczepienia
MONTAŻKompletny sworzeńWg instrukcji właściwego wyrobu
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I MONTAŻ
Podłużny kabłąk do połączenia w jednej osi.
Podłużny kabłąk typu D i wkręcany sworzeń tworzą rozłączne połączenie. Sprawdź, czy współpracujący element mieści się swobodnie wewnątrz kabłąka i nie wymusza bocznego obciążenia szakli.

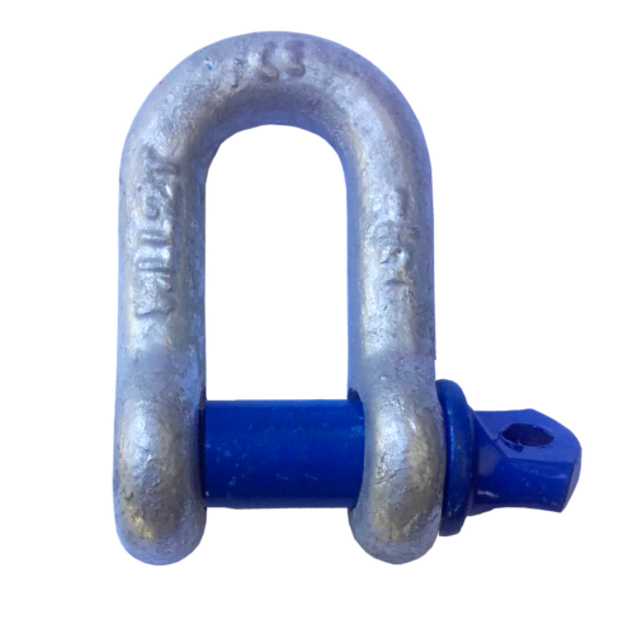

Szakla DW ma ocynkowany kabłąk i niebieski sworzeń z uchem. Dobieraj ją według DOR oraz wymiarów A, D, H, B i W pokazanych na rysunku, a sposób dokręcenia ustal według instrukcji konkretnego wyrobu.
DANE KATALOGOWE CECHO

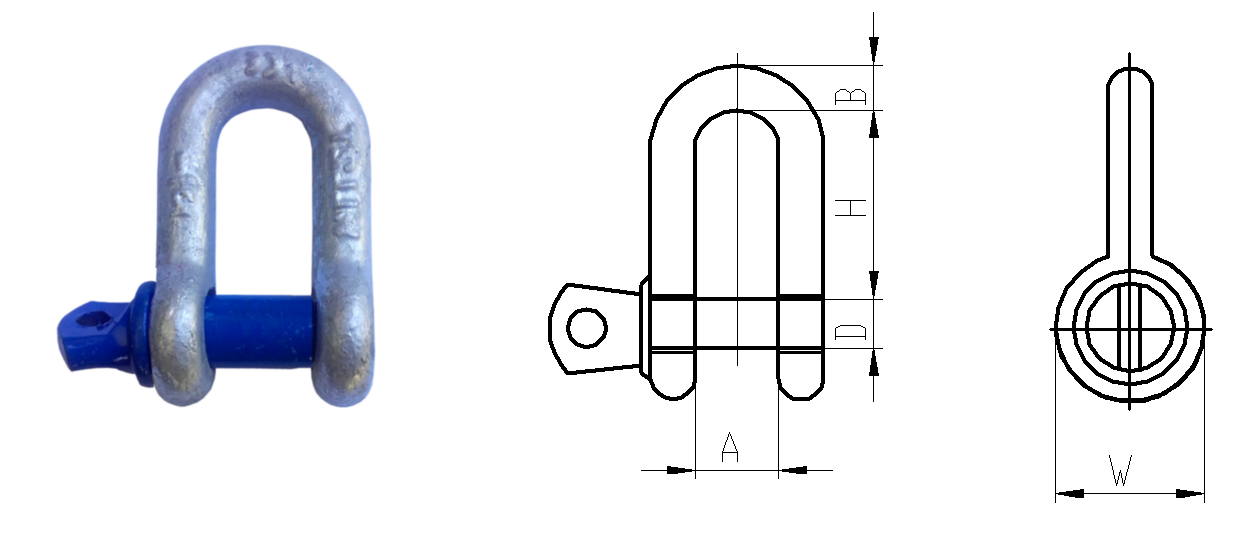

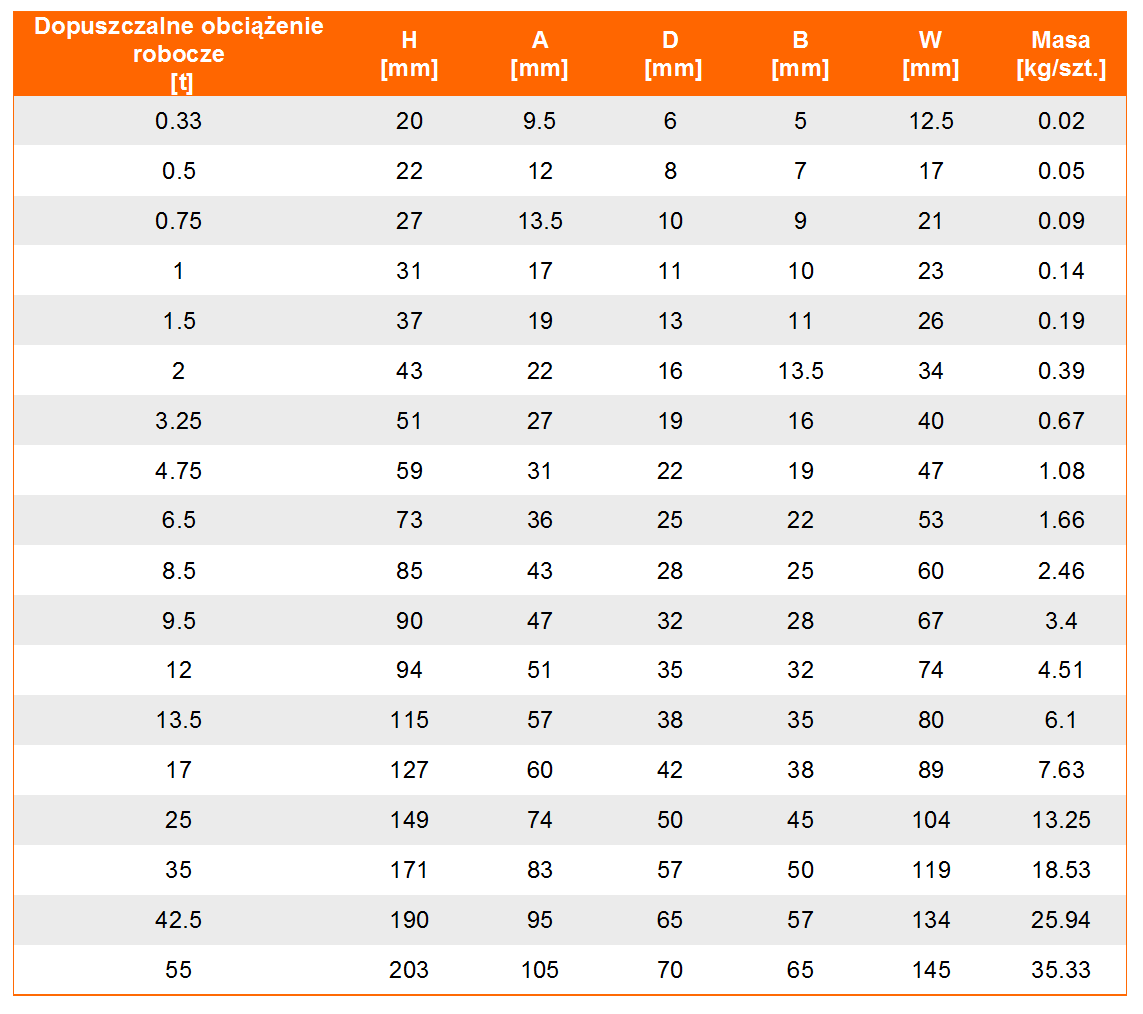

Rysunek wymiarowy i tabela DW
DOR podano w tonach, wymiary w mm, masę w kg/szt. Oznaczenia wymiarów odpowiadają rysunkowi.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Model | DOR [t] | H [mm] | A [mm] | D [mm] | B [mm] | W [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| DW 0,33 | 0,33 | 20 | 9,5 | 6 | 5 | 12,5 | 0,02 |
| DW 0,5 | 0,5 | 22 | 12 | 8 | 7 | 17 | 0,05 |
| DW 0,75 | 0,75 | 27 | 13,5 | 10 | 9 | 21 | 0,09 |
| DW 1 | 1 | 31 | 17 | 11 | 10 | 23 | 0,14 |
| DW 1,5 | 1,5 | 37 | 19 | 13 | 11 | 26 | 0,19 |
| DW 2 | 2 | 43 | 22 | 16 | 13,5 | 34 | 0,39 |
| DW 3,25 | 3,25 | 51 | 27 | 19 | 16 | 40 | 0,67 |
| DW 4,75 | 4,75 | 59 | 31 | 22 | 19 | 47 | 1,08 |
| DW 6,5 | 6,5 | 73 | 36 | 25 | 22 | 53 | 1,66 |
| DW 8,5 | 8,5 | 85 | 43 | 28 | 25 | 60 | 2,46 |
| DW 9,5 | 9,5 | 90 | 47 | 32 | 28 | 67 | 3,4 |
| DW 12 | 12 | 94 | 51 | 35 | 32 | 74 | 4,51 |
| DW 13,5 | 13,5 | 115 | 57 | 38 | 35 | 80 | 6,1 |
| DW 17 | 17 | 127 | 60 | 42 | 38 | 89 | 7,63 |
| DW 25 | 25 | 149 | 74 | 50 | 45 | 104 | 13,25 |
| DW 35 | 35 | 171 | 83 | 57 | 50 | 119 | 18,53 |
| DW 42,5 | 42,5 | 190 | 95 | 65 | 57 | 134 | 25,94 |
| DW 55 | 55 | 203 | 105 | 70 | 65 | 145 | 35,33 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz szaklę do całego połączenia.
DOR to pierwszy parametr. Sprawdź także geometrię i sposób obciążenia.
Wymiary połączenia
Porównaj średnicę sworznia, szerokość wlotu i przestrzeń wewnątrz kabłąka z wymiarami współpracującego ucha lub zawiesia.
Montaż i warunki pracy
Uwzględnij dostęp do sworznia, sposób zabezpieczenia, temperaturę, częstotliwość rozłączania i plan przeglądów.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Używaj instrukcji odpowiadającej dokładnemu modelowi i wielkości szakli. Przed montażem sprawdź kompletność, identyfikację oraz zgodność sworznia z kabłąkiem.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj kabłąk, sworzeń, gwint i zabezpieczenia. Odkształcenia, pęknięcia, nadmierne zużycie lub trudności z prawidłowym zamknięciem wymagają wycofania elementu do oceny.
Zobacz zakres serwisu CECHO →PYTANIA O DW
Co sprawdzić przed doborem?
Czym wyróżnia się szakla DW?
Szakla DW typu D ze sworzniem wkręcanym, zakończonym uchem. Wąski, podłużny kabłąk do połączeń dobieranych pod kątem osiowego przenoszenia obciążenia.
Czy wystarczy sprawdzić DOR?
Sprawdź także średnicę sworznia, szerokość i wysokość kabłąka, kierunek siły oraz instrukcję konkretnego wyrobu. Wszystkie elementy połączenia muszą do siebie pasować.
Kiedy wycofać szaklę do kontroli?
Przy pęknięciu, odkształceniu, nadmiernym zużyciu, nieczytelnej identyfikacji lub uszkodzonym zamknięciu przerwij użytkowanie i skieruj element do oceny.
Jakie informacje przesłać do wyceny?
Prześlij model, wymagany DOR w tonach, liczbę sztuk, wymiary punktu zaczepienia i opis sposobu pracy.
DOBÓR I KONTAKT Z CECHO
Dobierz szaklę DW z CECHO.
Prześlij wymagane obciążenie i wymiary połączenia. CECHO pomoże dobrać właściwe wykonanie oraz dokumentację.
Wyślij zapytanie o DW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
