Szakla widełkowa KSCHW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OSPRZĘT KLASY 10

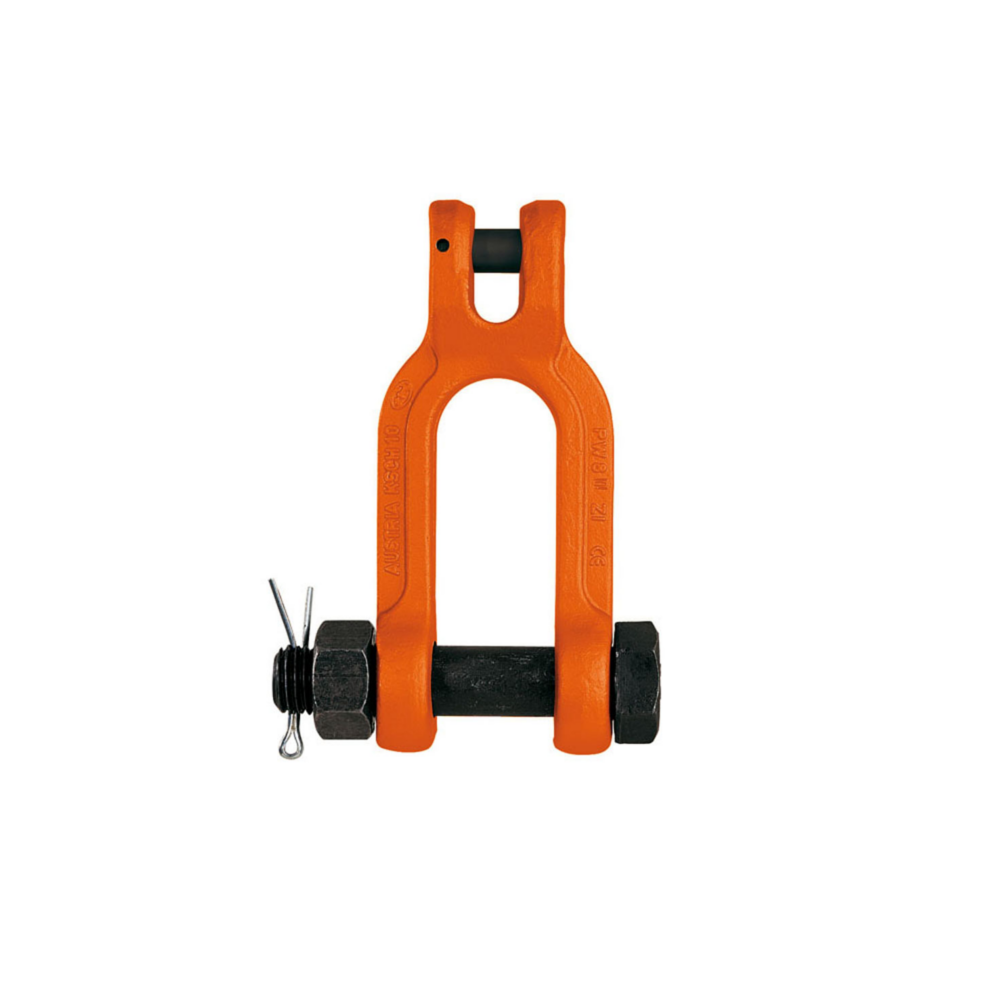

Szakla widełkowa KSCHW pewag winner klasy 10 do bezpośredniego połączenia z łańcuchem. Śruba z nakrętką i zawleczką zapewnia kontrolowane zamknięcie połączenia.
1,9–6,7 tDopuszczalne obciążenie robocze4 wykonania w tabeli producenta

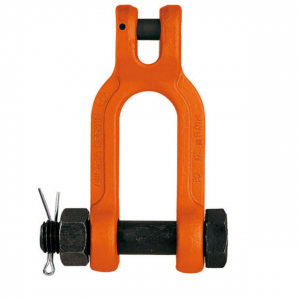

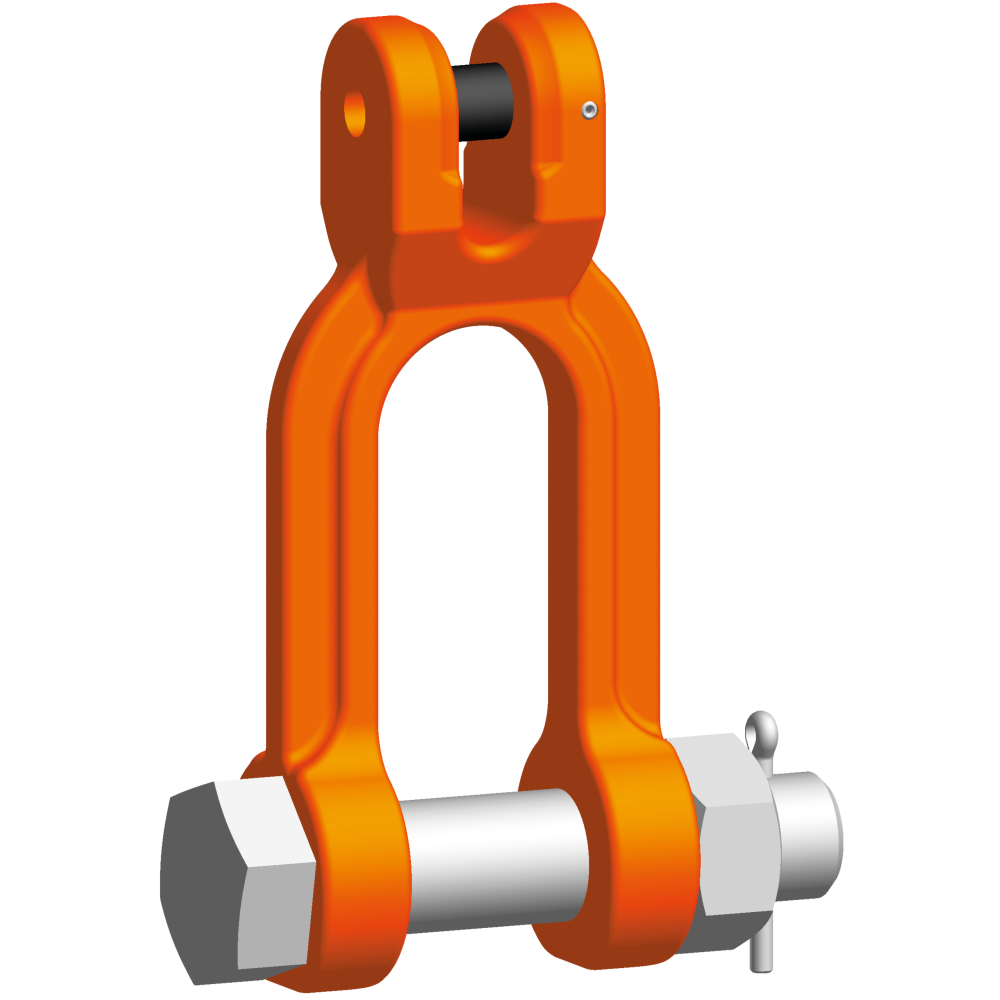

Oryginalna grafika właściwego modelu KSCHW udostępniona przez pewag.
Potrzebujesz doboru szakli KSCHW?
Podaj średnicę i klasę łańcucha oraz wymiary punktu zaczepienia.
Zapytaj CECHO o KSCHW →Zadzwoń: +48 33 825 04 84- Opis produktu
Szakla pewag KSCHW — najważniejsze informacje
PEWAG WINNERKlasa 10Szakla widełkowa do łańcucha
ZABEZPIECZENIENakrętka + zawleczkaZabezpieczenie śruby zamykającej
DOKUMENTACJAEN 1677-1Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
POŁĄCZENIE WIDEŁKOWE · ZABEZPIECZONA ŚRUBA
Połącz łańcuch z punktem zaczepienia.
KSCHW to szakla widełkowa pewag winner klasy 10. Widełki umożliwiają bezpośrednie połączenie z właściwym łańcuchem bez dodatkowej złączki. Szerokie otwarcie ułatwia dopasowanie do punktu zaczepienia.
Śruba zamykająca współpracuje z nakrętką i zawleczką. Zgodnie z instrukcją nakrętkę dokręca się ręcznie i zawsze zabezpiecza zawleczką. Montaż wykonuje osoba kompetentna, po sprawdzeniu zgodności elementów.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

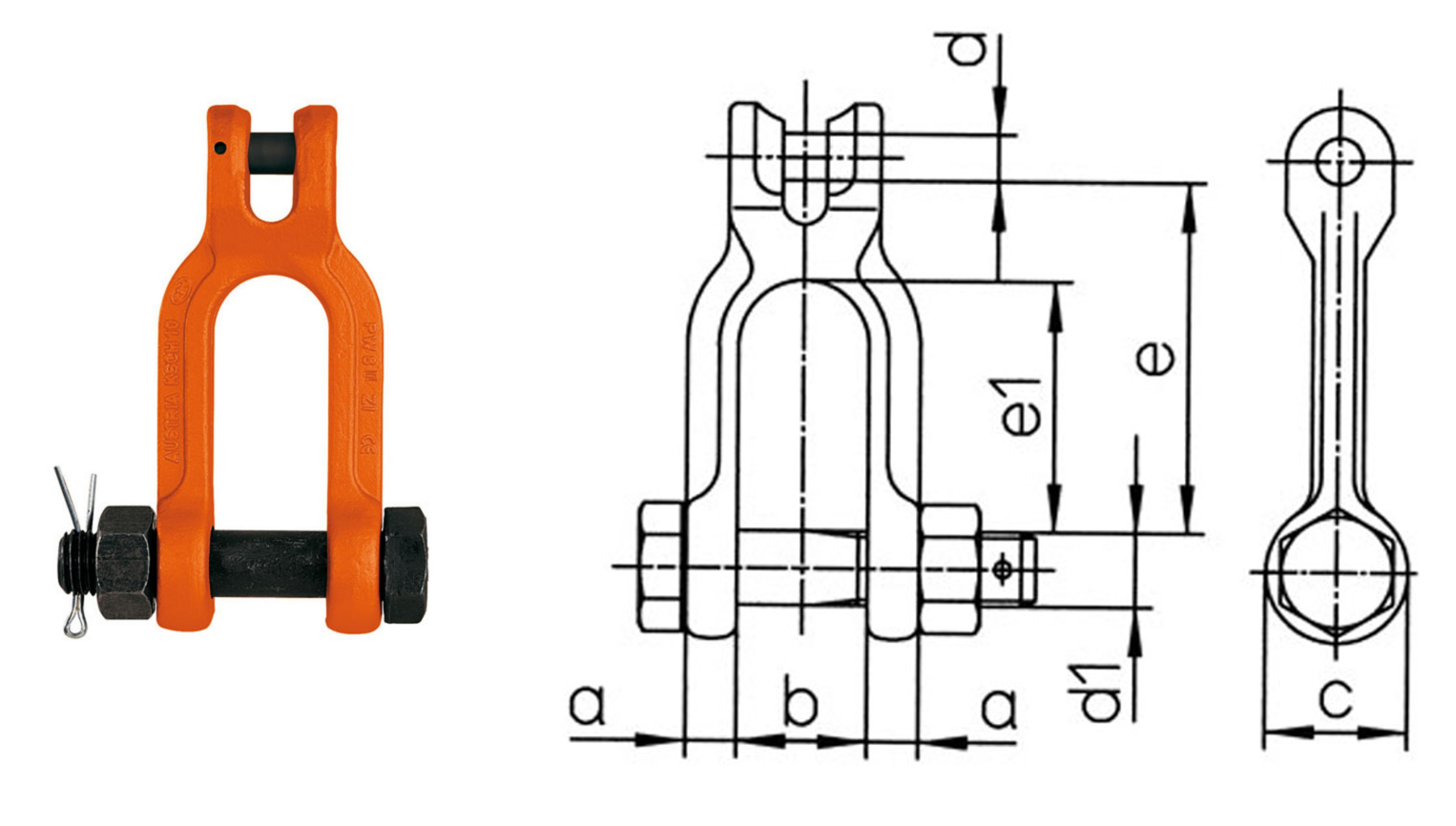

Rysunek wymiarowy i tabela KSCHW

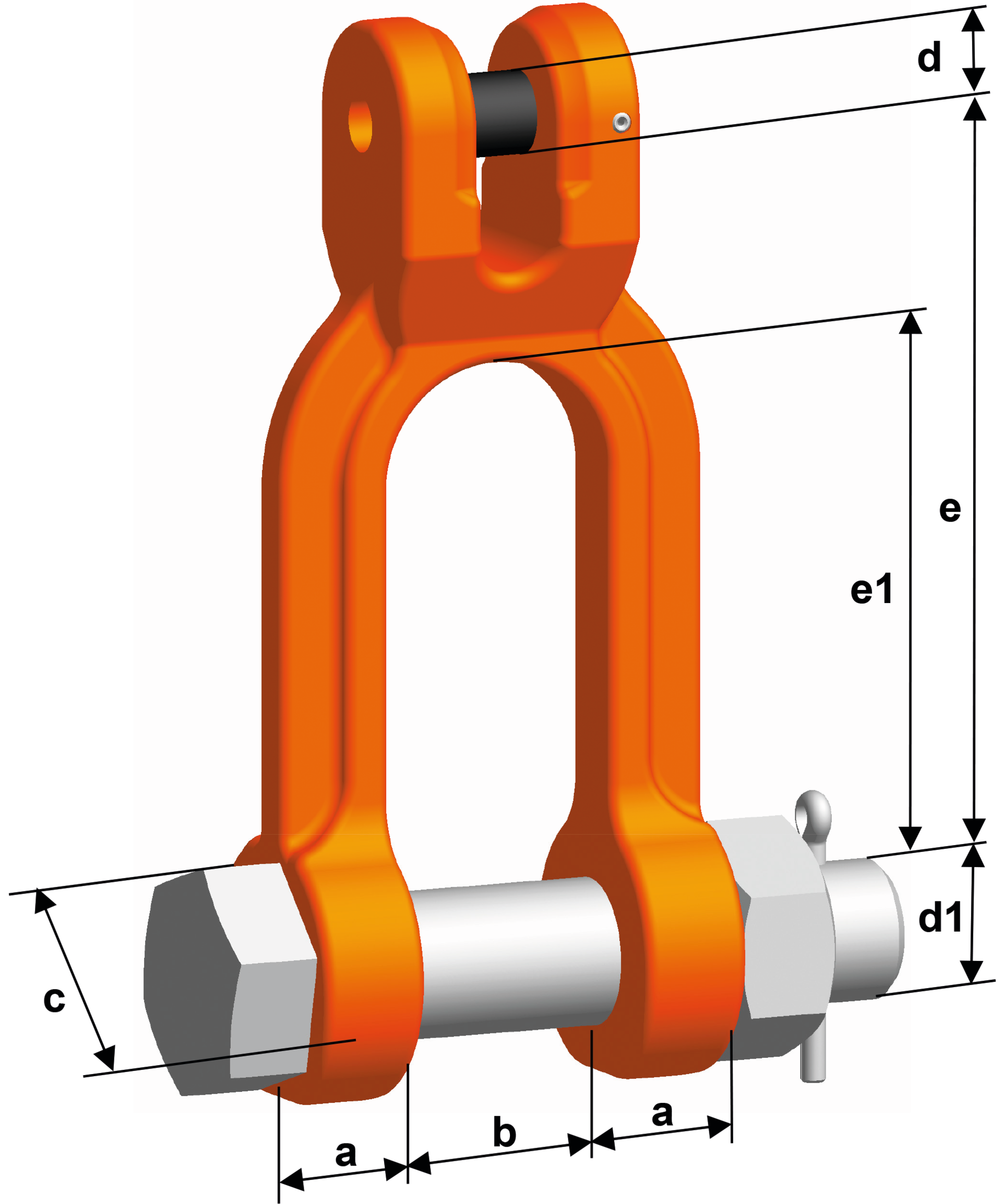

Sprawdź minimalne otwarcie b, średnicę śruby d1 i sworznia widełek d. KSCHW 7 i KSCHW 8 to odrębne wykonania do właściwego łańcucha.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

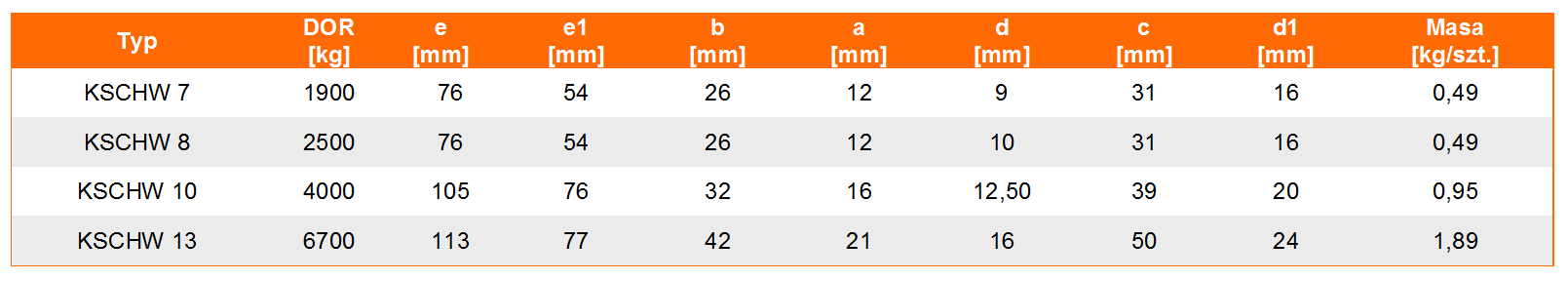

| Typ | DOR [t] | e [mm] | e1 [mm] | b min. [mm] | a [mm] | d [mm] | c [mm] | d1 [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| KSCHW 7 | 1,9 | 76 | 54 | 26 | 12 | 9 | 31 | 16 | 0,64 |
| KSCHW 8 | 2,5 | 76 | 54 | 26 | 12 | 10 | 31 | 16 | 0,66 |
| KSCHW 10 | 4 | 105 | 76 | 32 | 16 | 12,5 | 39 | 20 | 1,22 |
| KSCHW 13 | 6,7 | 113 | 77 | 42 | 21 | 16 | 50 | 24 | 1,81 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag KSCHW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz KSCHW do łańcucha i zaczepu.
CECHO pomoże dobrać zgodne wykonanie do całego układu podnoszenia.
Geometria połączenia
Porównaj szerokość punktu zaczepienia z b min. oraz jego otwór ze średnicą d1. Zapewnij prawidłowe podparcie i możliwość swobodnego ustawienia szakli w kierunku siły.
Obciążenie i montaż
Podaj masę ładunku i kierunek pracy. Sprawdź kompletność nakrętki, zawleczki oraz zabezpieczenia sworznia widełek. DOR całego układu zależy także od pozostałych elementów.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
pewag potwierdza EN 1677-1 z wartościami mechanicznymi klasy 10, oznakowanie CE oraz dopuszczenie BG. Instrukcja winner G10 opisuje montaż, zabezpieczenie i dopuszczalne obciążanie szakli KSCHW.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta KSCHW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij pełne oznaczenie KSCHW i zdjęcia korpusu, śruby oraz połączenia widełkowego. Producent przewiduje sworzeń KBSW i zestaw KBMSW: śruba, nakrętka, zawleczka. Części dobiera się do wykonania; nie zwężaj otwarcia przez doginanie lub spawanie.
Zobacz zakres serwisu CECHO →PYTANIA O KSCHW
Co sprawdzić przed doborem?
Kto produkuje szaklę KSCHW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy KSCHW wymaga dodatkowej złączki do łańcucha?
Nie. Połączenie widełkowe jest przeznaczone do bezpośredniego montażu z właściwym łańcuchem, przy użyciu zgodnego sworznia i zabezpieczenia.
Jak zabezpieczyć śrubę zamykającą?
Instrukcja pewag wymaga ręcznego dokręcenia nakrętki i każdorazowego zabezpieczenia jej zawleczką. Przed użyciem sprawdź kompletność i prawidłowe osadzenie części.
Czy KSCHW można obciążać z boku?
Obciążenia bocznego należy unikać. Szakla powinna swobodnie ustawić się w kierunku działania siły. Gdy takie obciążenie jest nieuniknione, dobór i redukcję DOR trzeba ustalić według instrukcji producenta.
Jakie informacje przesłać do wyceny?
Podaj średnicę i klasę łańcucha, masę ładunku oraz wymiary punktu zaczepienia. Przy wymianie dołącz zdjęcia szakli i jej oznaczeń.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz szaklę KSCHW z CECHO.
Prześlij dane łańcucha, wymiary zaczepu i kierunek obciążenia. Dobierzemy wykonanie KSCHW i przygotujemy ofertę dla firmy.
Wyślij zapytanie o KSCHW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
