Szakla okrągła z zabezpieczeniem super green pin G-5263
Green Pin® · Van BeestCECHO — dystrybucja i dobór
GREEN PIN · SZAKLA Z ZABEZPIECZENIEM

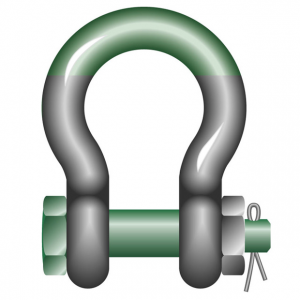

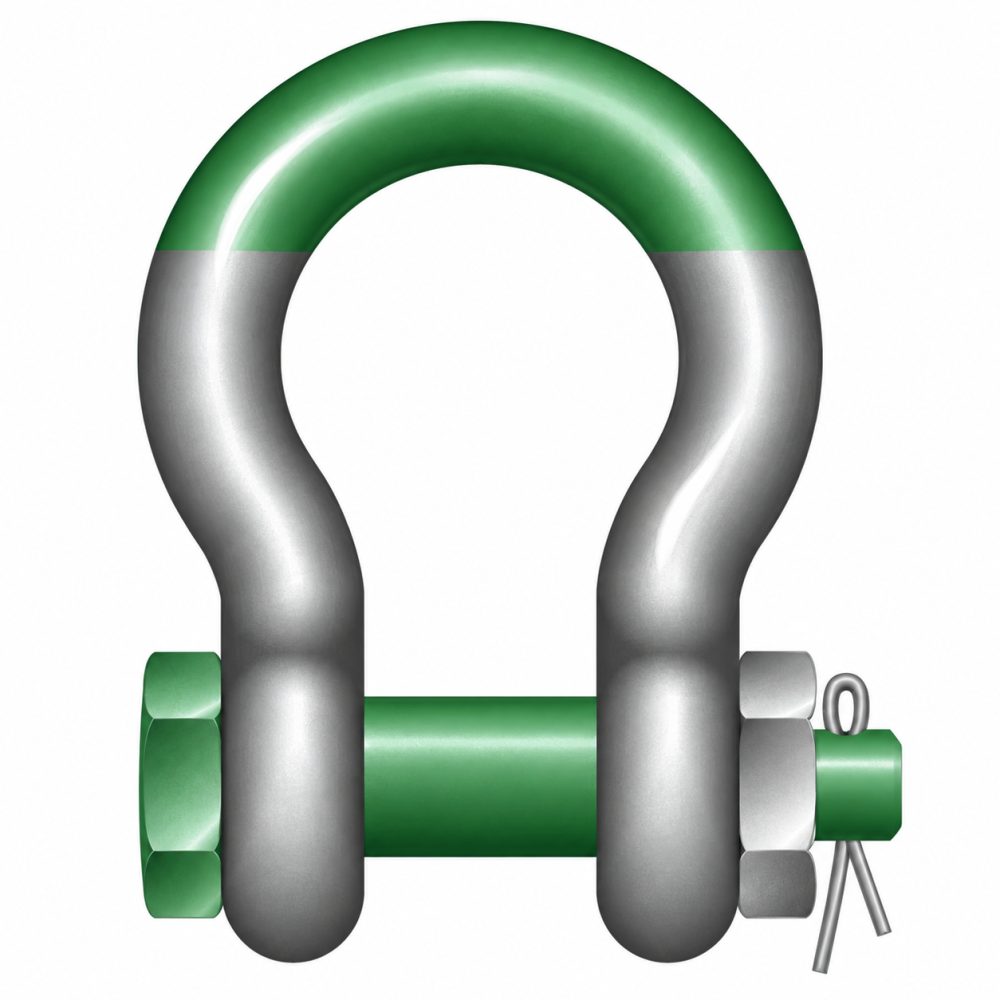

Green Pin Super® G-5263 to szakla omega klasy 8 ze sworzniem zabezpieczonym nakrętką i zawleczką. Seria łączy podwyższony DOR z kompaktowymi wymiarami połączenia.
3,3–175 tDopuszczalne obciążenie robocze15 wykonań w tabeli doboru
Potrzebujesz doboru szakli G-5263?
Podaj DOR w tonach oraz wymiary i zdjęcie punktu zaczepienia. Pomożemy sprawdzić połączenie.
Zapytaj CECHO o G-5263 →Zadzwoń: +48 33 825 04 84- Opis produktu
Szakla G-5263 — najważniejsze informacje
DOR3,3–175 tKlasa 8 · stal stopowa
KONSTRUKCJASeria Super®Dobór do punktu zaczepienia
WYTRZYMAŁOŚĆMBL = 5 × WLLWg danych producenta
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA GREEN PIN
Wysoki DOR przy zwartej konstrukcji.
Kabłąk i sworzeń ze stali stopowej są hartowane i odpuszczane. Zabezpieczenie sworznia obejmuje nakrętkę i zawleczkę. Rozmiar dobiera się jednocześnie według DOR, średnicy sworznia i prześwitu.
Wykonania poniżej 150 t są ocynkowane ogniowo; wykonania 150 t i 175 t są malowane i mają sworzeń z okrągłym łbem. Zakres temperatury producenta dla serii: −20°C do +200°C.
DANE TECHNICZNE

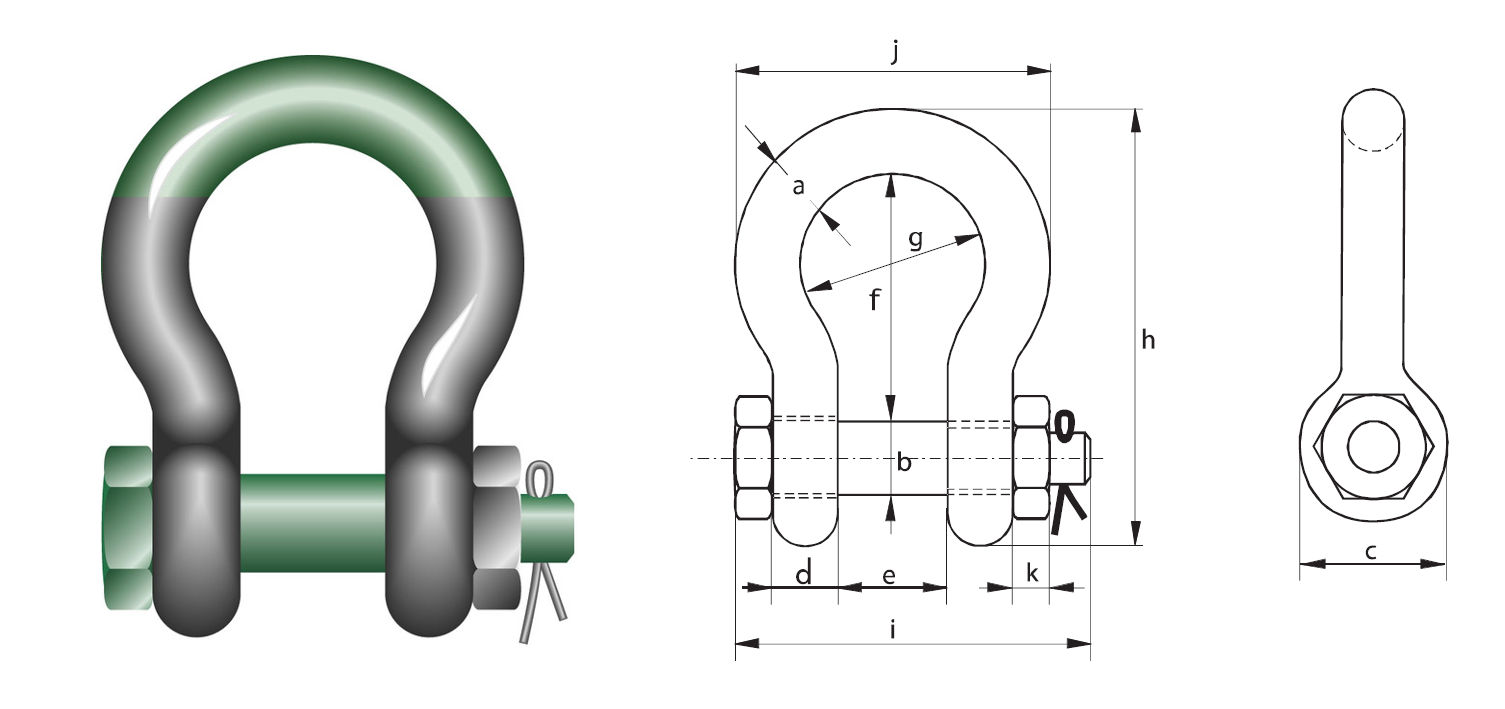

Rysunek wymiarowy i tabela G-5263
Wymiary odczytuj według oznaczeń na rysunku. DOR podano w tonach, wymiary w mm, masę w kg.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Kod artykułu | DOR [t] | Masa sworznia [kg] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | f [mm] | g [mm] | h [mm] | i [mm] | j [mm] | k [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SUGHMB13 | 3,3 | 0,18 | 13,5 | 16 | 34 | 13 | 22 | 51 | 32 | 90 | 80 | 59 | 13 | 0,40 |
| SUGHMB16 | 5 | 0,3 | 16 | 19 | 40 | 16 | 27 | 64 | 43 | 110 | 98 | 75 | 17 | 0,73 |
| SUGHMB19 | 7 | 0,45 | 19 | 22 | 46 | 19 | 31 | 76 | 51 | 129 | 115 | 89 | 19 | 1,19 |
| SUGHMB22 | 9,5 | 0,73 | 22 | 25 | 52 | 22 | 36 | 83 | 58 | 144 | 130 | 102 | 22 | 1,73 |
| SUGHMB25 | 12,5 | 1,08 | 25 | 28 | 59 | 25 | 43 | 95 | 68 | 164 | 150 | 118 | 25 | 2,56 |
| SUGHMB28 | 15 | 1,41 | 28 | 32 | 67 | 28 | 47 | 108 | 75 | 186 | 166 | 131 | 27 | 3,60 |
| SUGHMB32 | 18 | 1,79 | 32 | 35 | 73 | 32 | 51 | 115 | 83 | 201 | 184 | 147 | 30 | 4,95 |
| SUGHMB35 | 21 | 2,3 | 35 | 38 | 79 | 35 | 57 | 133 | 92 | 227 | 197 | 162 | 33 | 6,62 |
| SUGHMB38 | 30 | 2,76 | 38 | 42 | 88 | 38 | 60 | 146 | 99 | 249 | 202 | 175 | 19 | 8,11 |
| SUGHMB45 | 40 | 4,92 | 45 | 50 | 104 | 45 | 74 | 178 | 126 | 300 | 243 | 216 | 23 | 14,8 |
| SUGHMB57 | 55 | 6,95 | 57 | 57 | 119 | 57 | 83 | 197 | 138 | 342 | 283 | 252 | 26 | 23,3 |
| SUGHMB70 | 85 | 12,2 | 70 | 70 | 145 | 70 | 105 | 260 | 180 | 438 | 339 | 320 | 32 | 45,1 |
| SUGHMB83 | 120 | 21,1 | 83 | 83 | 164 | 83 | 127 | 329 | 190 | 537 | 397 | 356 | 39 | 72 |
| HDSUHM0150 | 150 | 28,12 | 95 | 95 | 204 | 95 | 147 | 400 | 238 | 644 | 453 | 428 | 50 | 116 |
| HDSUHM0175 | 175 | 39,15 | 105 | 108 | 235 | 105 | 169 | 410 | 275 | 686 | 496 | 485 | 50 | 156 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: Green Pin — karta G-5263 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz szaklę do całego połączenia.
DOR to pierwszy parametr. Sprawdź także geometrię i sposób obciążenia.
Wymiary połączenia
Porównaj średnicę sworznia, szerokość wlotu i przestrzeń wewnątrz kabłąka z wymiarami współpracującego ucha lub zawiesia.
Montaż i warunki pracy
Uwzględnij dostęp do sworznia, sposób zabezpieczenia, temperaturę, częstotliwość rozłączania i plan przeglądów.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Używaj instrukcji odpowiadającej dokładnemu modelowi i wielkości szakli. Przed montażem sprawdź kompletność, identyfikację oraz zgodność sworznia z kabłąkiem.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj kabłąk, sworzeń, gwint i zabezpieczenia. Odkształcenia, pęknięcia, nadmierne zużycie lub trudności z prawidłowym zamknięciem wymagają wycofania elementu do oceny.
Zobacz zakres serwisu CECHO →PYTANIA O G-5263
Co sprawdzić przed doborem?
Czym wyróżnia się G-5263?
Green Pin Super® G-5263 to szakla omega klasy 8 ze sworzniem zabezpieczonym nakrętką i zawleczką. Seria łączy podwyższony DOR z kompaktowymi wymiarami połączenia.
Czy DOR wystarczy do doboru szakli?
Nie. Sprawdź także średnicę sworznia, wlot, sposób przyłożenia siły oraz warunki pracy. Każde połączenie wymaga zgodności wszystkich elementów.
Czy można zastosować inny sworzeń?
Stosuj wyłącznie sworzeń przeznaczony do danego kabłąka i wykonania. Zwykła śruba ani sworzeń innej szakli nie stanowią zamiennika.
Jakie informacje przesłać do wyceny?
Prześlij model, wymagany DOR w tonach, liczbę sztuk, wymiary punktu zaczepienia i opis sposobu pracy.
