Szakla szeroka pewag GSCHW
Producent: pewagDystrybucja i dobór: CECHO

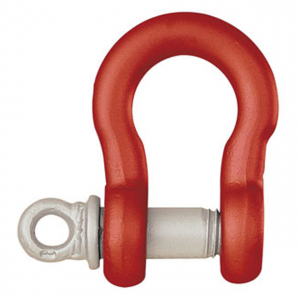

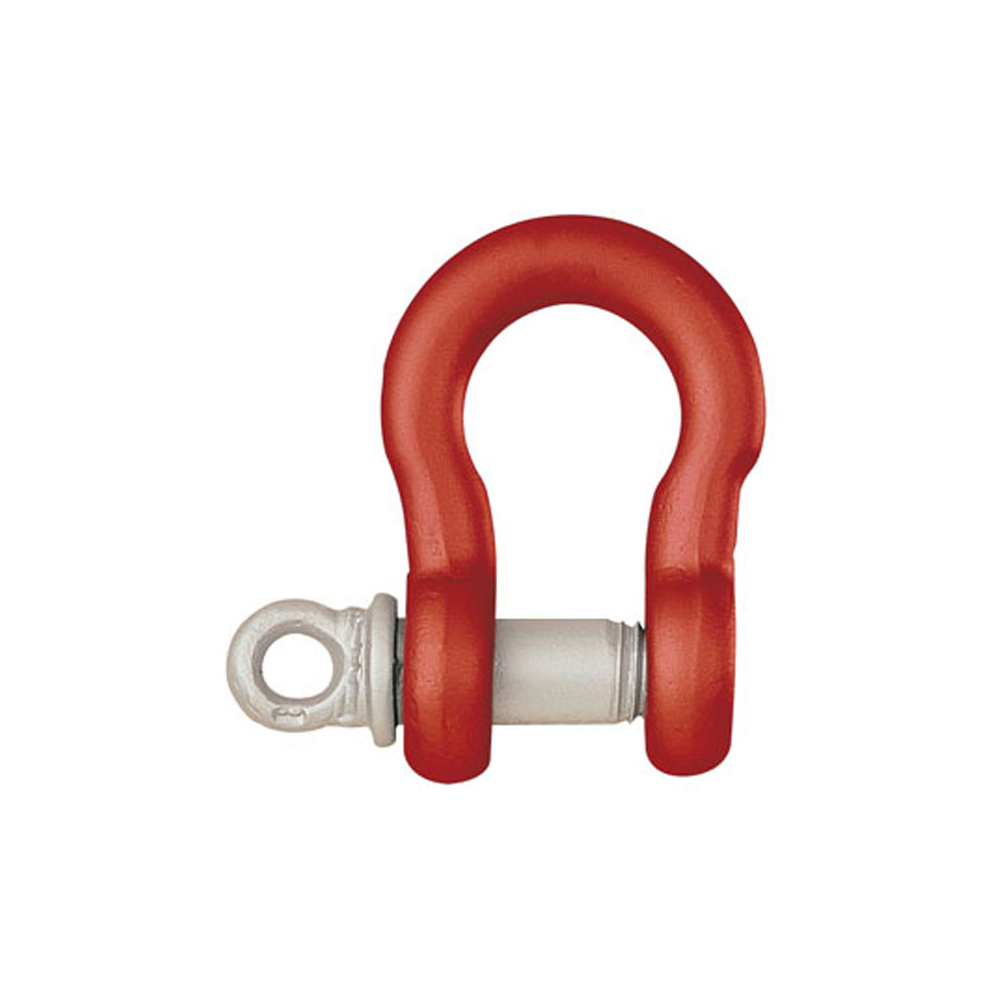

PEWAG WINNER · SZAKLA SZEROKA KLASY 10

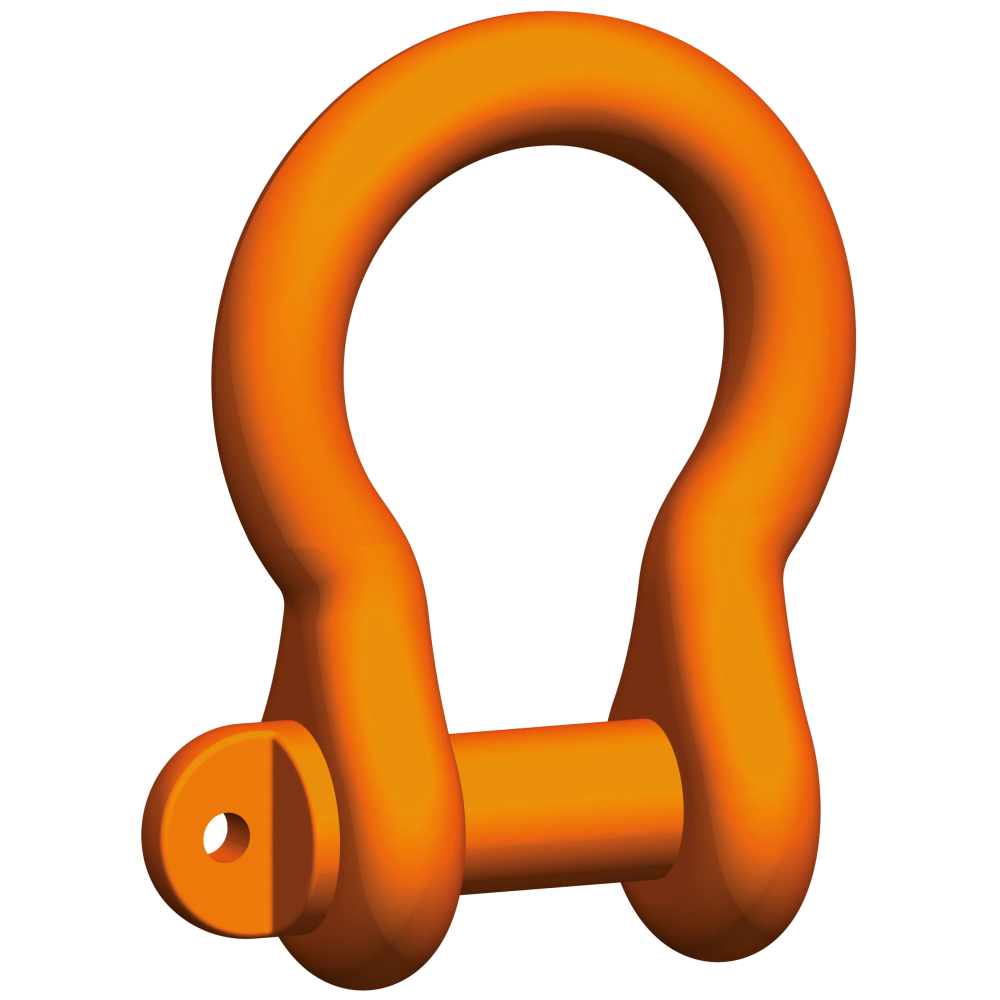

Szakla szeroka ze specjalnym sworzniem śrubowym klasy 10. Zaokrąglony korpus służy do połączeń w układach podnoszenia, z doborem rozmiaru do DOR i geometrii zaczepu.
2,5–10 tDopuszczalne obciążenie robocze4 wykonania w tabeli producenta
Potrzebujesz doboru szakli GSCHW?
Podaj wymagany DOR, wymiary łączonych elementów i liczbę sztuk. Dobierzemy odpowiedni rozmiar GSCHW.
Zapytaj CECHO o GSCHW →Zadzwoń: +48 33 825 04 84- Opis produktu
Szakla pewag GSCHW — najważniejsze informacje
PEWAG WINNERKlasa 10Szakla szeroka GSCHW
ZAKRES DOR2,5–10 tCztery rozmiary
ZAMKNIĘCIESworzeń śrubowySpecjalne wykonanie klasy 10
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
POŁĄCZENIE W UKŁADZIE PODNOSZENIA
Szeroki korpus. Dopasowany sworzeń śrubowy.
pewag GSCHW to szakla szeroka o wysokiej wytrzymałości, przeznaczona do prac związanych z podnoszeniem. Korpus i specjalny sworzeń śrubowy mają odpowiednie oznaczenia, które pomagają rozpoznać właściwe wykonanie.
Gładka część sworznia jest podparta w obu uchach korpusu. Gwint nie wystaje do wewnętrznej przestrzeni szakli. Rozmiar należy dobrać do obciążenia oraz wymiarów łączonych elementów.
Szakli GSCHW nie wolno montować bezpośrednio w ogniwie łańcucha. Sposób połączenia z pozostałym osprzętem musi odpowiadać instrukcji producenta.
DANE TECHNICZNE PEWAG

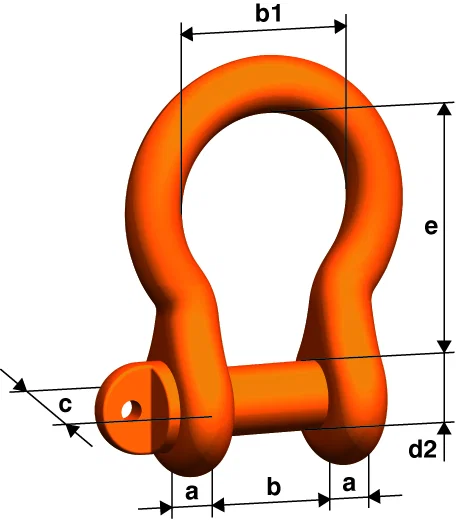

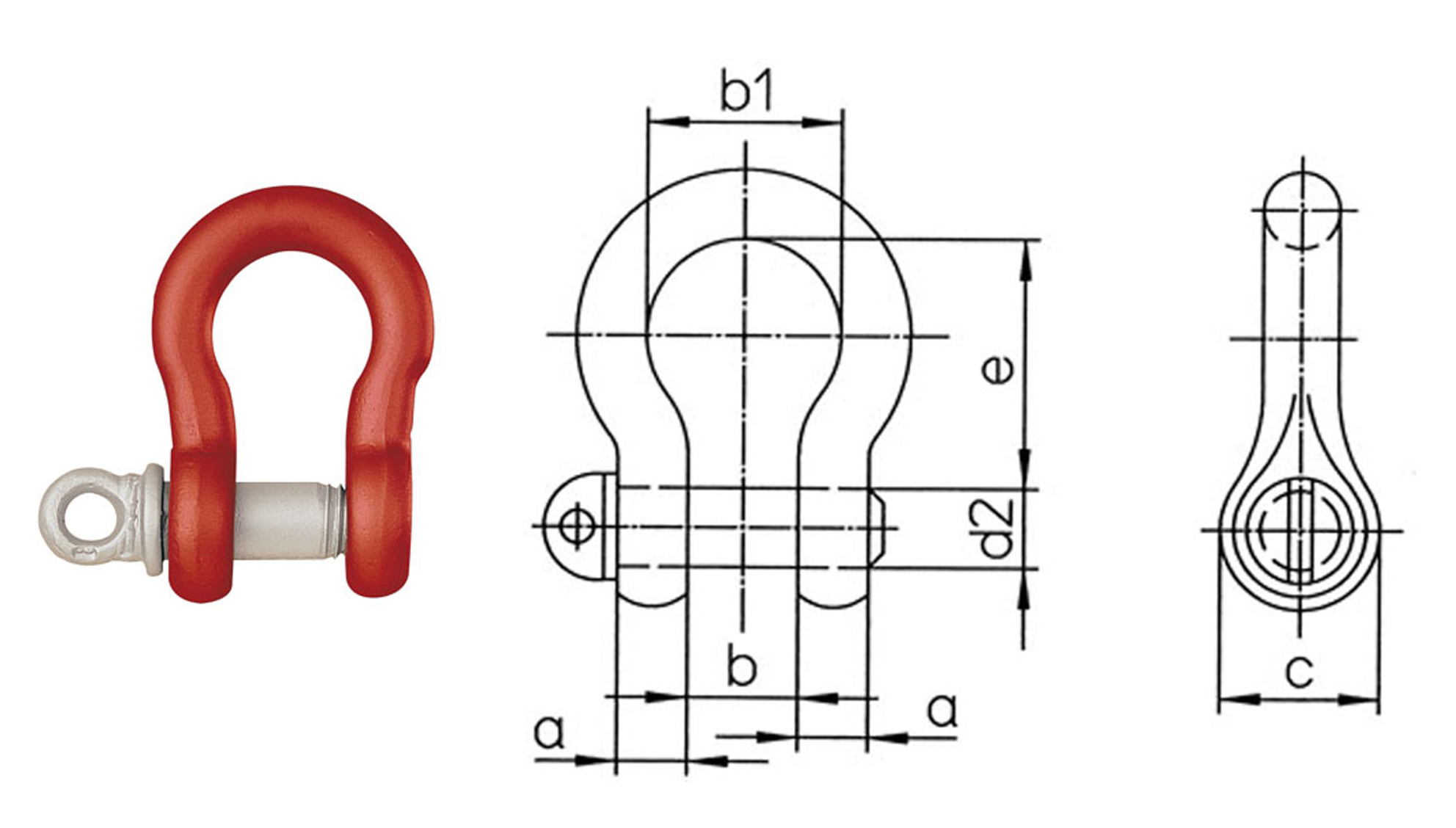

Rysunek wymiarowy i tabela GSCHW
Cztery aktualne wykonania według danych pewag. DOR podano w tonach, a masę własną w kg/szt.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | b [mm] | b1 [mm] | a [mm] | c [mm] | d2 [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| GSCHW 7/8 | 2,5 | 51 | 22 | 32 | 13 | 34 | 16 | 0,46 |
| GSCHW 10 | 4 | 64 | 27 | 43 | 16 | 40 | 19 | 0,85 |
| GSCHW 13 | 6,7 | 76 | 31 | 51 | 19 | 46 | 22 | 1,27 |
| GSCHW 16 | 10 | 95 | 43 | 68 | 25 | 59 | 28 | 2,9 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag GSCHW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz szaklę do obciążenia i zaczepu.
Prześlij wymiary i zdjęcie połączenia. CECHO pomoże wybrać właściwe wykonanie GSCHW.
Wymiary połączenia
Sprawdź wymiary wewnętrzne szakli, średnicę sworznia d2 oraz otwór i grubość punktu zaczepienia. Połączenie powinno umożliwiać prawidłowy montaż i pracę zgodną z instrukcją pewag.
Montaż i warunki pracy
Określ sposób obciążania i warunki otoczenia. Nie łącz GSCHW bezpośrednio z ogniwem łańcucha. Przed użyciem sprawdź stan korpusu, sworznia i jego prawidłowe dokręcenie.
DOKUMENTACJA PRODUCENTA
Montaż i kontrola GSCHW.
Instrukcja komponentów pewag winner G10 określa zasady montażu, kontroli i użytkowania GSCHW. Stosuj właściwy sworzeń o zgodnym oznaczeniu i kontroluj jego osadzenie przed każdym użyciem.
Karta GSCHW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przy ocenie zużycia lub doborze zamiennika prześlij rozmiar, czytelne oznaczenia oraz zdjęcia korpusu i sworznia. CECHO pomaga w doborze osprzętu oraz organizacji przeglądu.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Kto produkuje szaklę GSCHW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy GSCHW można zamontować bezpośrednio w łańcuchu?
Nie. Producent wyklucza montaż tej szakli bezpośrednio w ogniwie łańcucha. Należy dobrać połączenie zgodne z instrukcją właściwych elementów.
Jakie rozmiary GSCHW są dostępne?
Tabela pewag obejmuje GSCHW 7/8 o DOR 2,5 t, GSCHW 10 o DOR 4 t, GSCHW 13 o DOR 6,7 t oraz GSCHW 16 o DOR 10 t.
Co wyróżnia sworzeń tej szakli?
GSCHW ma specjalny sworzeń śrubowy klasy 10 z odpowiednim oznaczeniem. Jego gładka część jest podparta w obu uchach, a gwint nie wystaje do wnętrza szakli.
Jakie informacje przesłać do wyceny?
Podaj rozmiar GSCHW lub wymagany DOR, liczbę sztuk, wymiary łączonych elementów i sposób obciążania. Pomocne będą zdjęcia miejsca montażu.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz szaklę GSCHW z CECHO.
Prześlij wymagany DOR, wymiary połączenia i liczbę sztuk. Przygotujemy dobór szakli GSCHW oraz ofertę.
Wyślij zapytanie o GSCHW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
