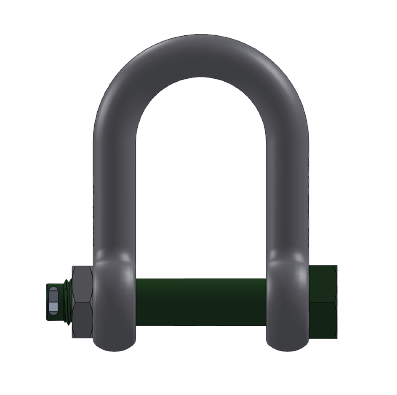

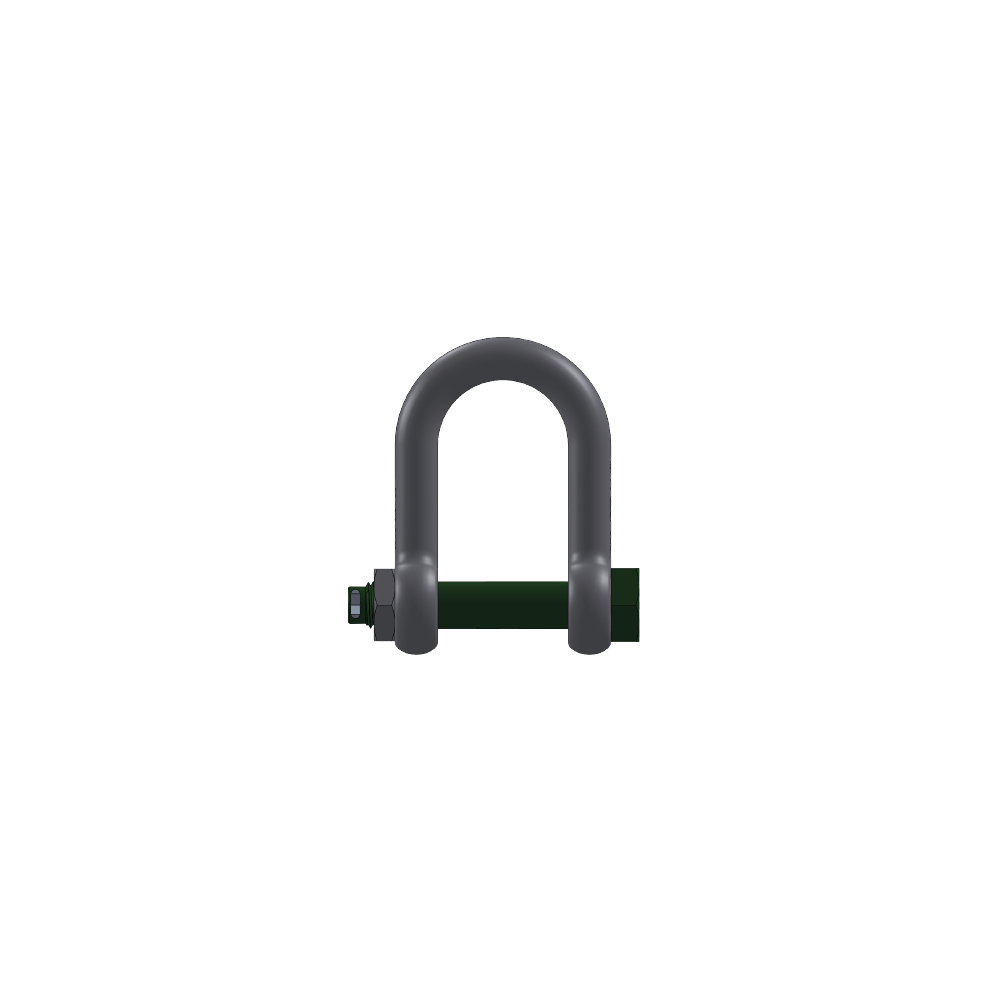

Szakla szeroka podłużna z zabezpieczeniem
CECHO · OSPRZĘT DO LIN I ZAWIESI
SZAKLA Z ZABEZPIECZENIEM · KLASA 8
Szakla szeroka podłużna z zabezpieczeniem sworznia, w trzech wykonaniach o DOR 4,6 t, 8,6 t i 15,5 t. Wydłużony korpus wymaga sprawdzenia dopasowania do łączonych elementów.
4,6–15,5 tDopuszczalne obciążenie robocze3 wykonania w tabeli doboru
Potrzebujesz pomocy w doborze?
Podaj wymagane DOR, wymiary łączonych części, kierunek obciążenia i warunki pracy.
Zapytaj CECHO o szaklę →Zadzwoń: +48 33 825 04 84- Opis produktu
Szakla szeroka podłużna z zabezpieczeniem — najważniejsze informacje
KONSTRUKCJASzeroka podłużnaSworzeń z zabezpieczeniem
DOR4,6 / 8,6 / 15,5 tTrzy wykonania katalogowe
KLASA 8Stal stopowaWedług danych CECHO
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Szerszy i wydłużony korpus do dobranego połączenia.
Szakla tworzy rozłączne połączenie elementów osprzętu. Wydłużony kształt oraz szerokość korpusu pozwalają dobrać ją do geometrii współpracujących części.
Przed doborem porównaj światło korpusu i średnicę sworznia z wymiarami elementów łączonych. Należy zachować właściwe podparcie i kierunek obciążenia.
Dane CECHO opisują wykonanie ze stali stopowej klasy 8. Parametry konkretnej sztuki i zasady użytkowania potwierdza jej oznaczenie oraz dokumentacja.
DANE KATALOGOWE CECHO

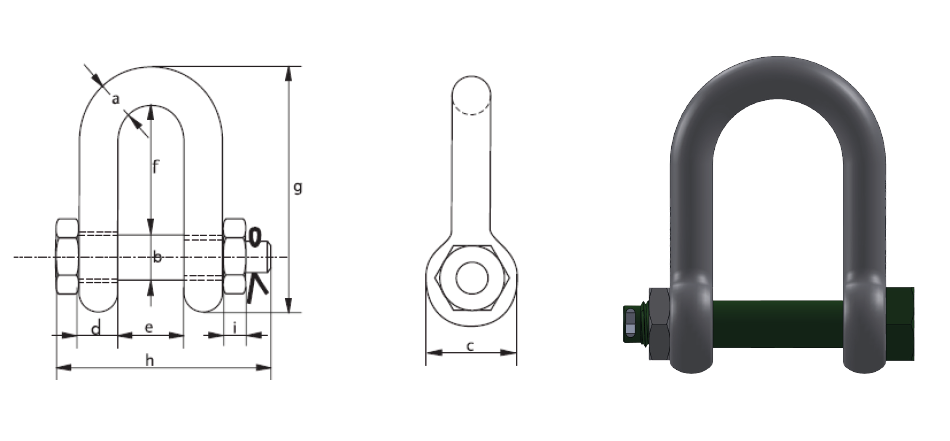

Rysunek i tabela wymiarów
Trzy wykonania: DOR, wymiary a–l oraz masa. Wielkości odnoszą się do rysunku podłużnej szakli.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

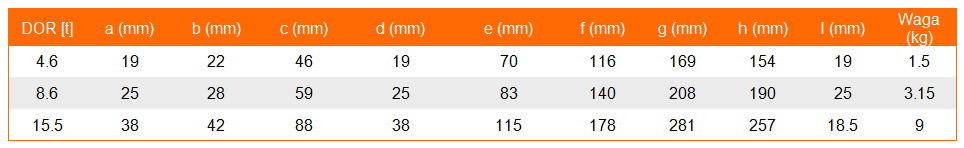

| DOR [t] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | f [mm] | g [mm] | h [mm] | l [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| 4,6 | 19 | 22 | 46 | 19 | 70 | 116 | 169 | 154 | 19 | 1,5 |
| 8,6 | 25 | 28 | 59 | 25 | 83 | 140 | 208 | 190 | 25 | 3,15 |
| 15,5 | 38 | 42 | 88 | 38 | 115 | 178 | 281 | 257 | 18,5 | 9 |
DOR / WLL w t, wymiary w mm, masa w kg/szt. DOR dotyczy warunków określonych w dokumentacji konkretnego wykonania. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz szaklę do geometrii połączenia.
Prześlij wymiary, sposób połączenia i warunki pracy.
Dopasowanie wymiarów
Sprawdź światło korpusu, średnicę sworznia i sposób podparcia. Określ kierunek siły oraz ewentualne odchylenia od osi.
Montaż i kontrola
Montaż i zabezpieczenie wykonuj zgodnie z instrukcją konkretnej szakli. Obciążenie boczne wymaga zasad i redukcji potwierdzonych dla danego wykonania.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Przy zapytaniu potwierdź oznaczenie, DOR, instrukcję i wymagane świadectwa dla dostarczanej szakli.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj korpus, sworzeń, gwint i zabezpieczenie. Odkształcenia, ubytki przekroju lub uszkodzone zabezpieczenie wymagają oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy szeroka szakla może pracować pod dowolnym kątem?
Nie. Kierunek obciążenia i ewentualne redukcje muszą odpowiadać instrukcji konkretnego wykonania.
Czy DOR można odczytać z samej średnicy sworznia?
Nie. Potwierdź DOR kompletnej szakli, jej oznaczenie i zgodność sworznia z korpusem.
Jakie informacje przesłać do wyceny?
Podaj wymagane DOR, wymiary łączonych części, kierunek obciążenia i warunki pracy.
