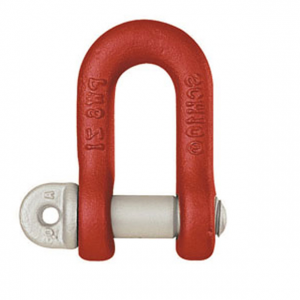

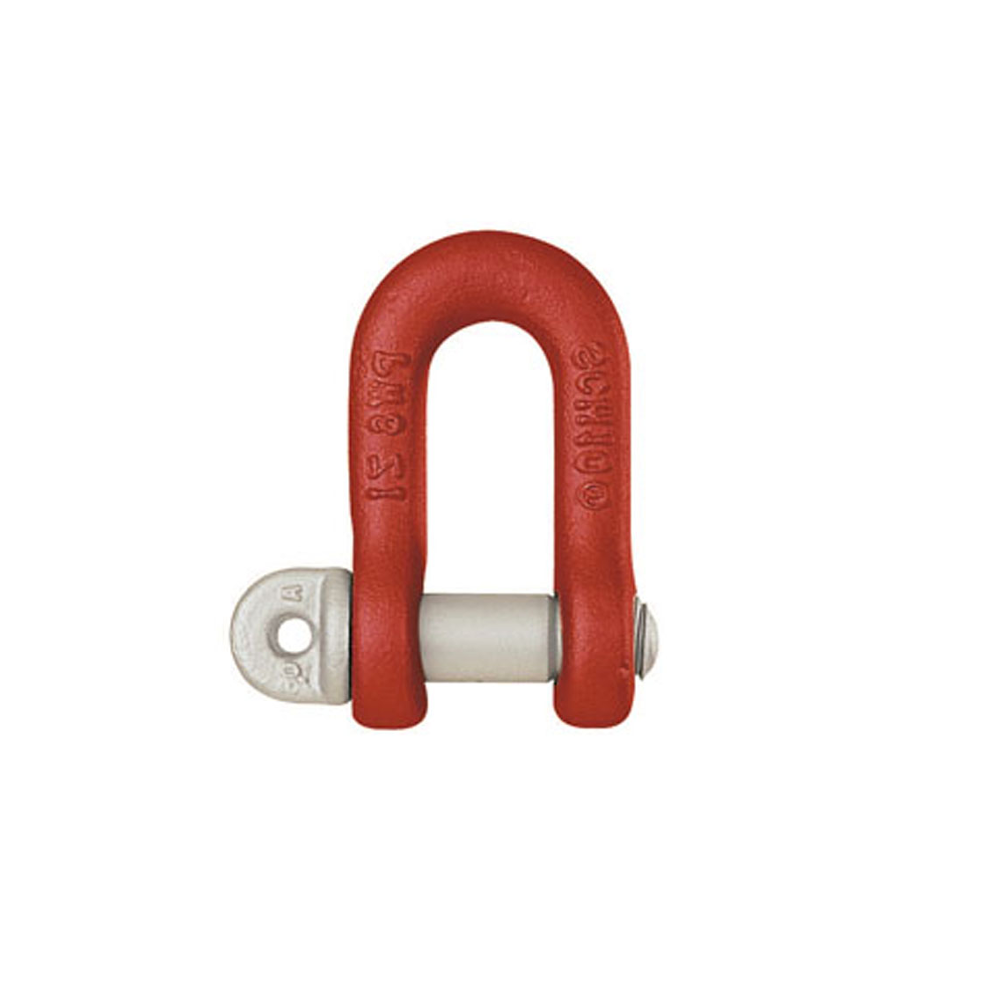

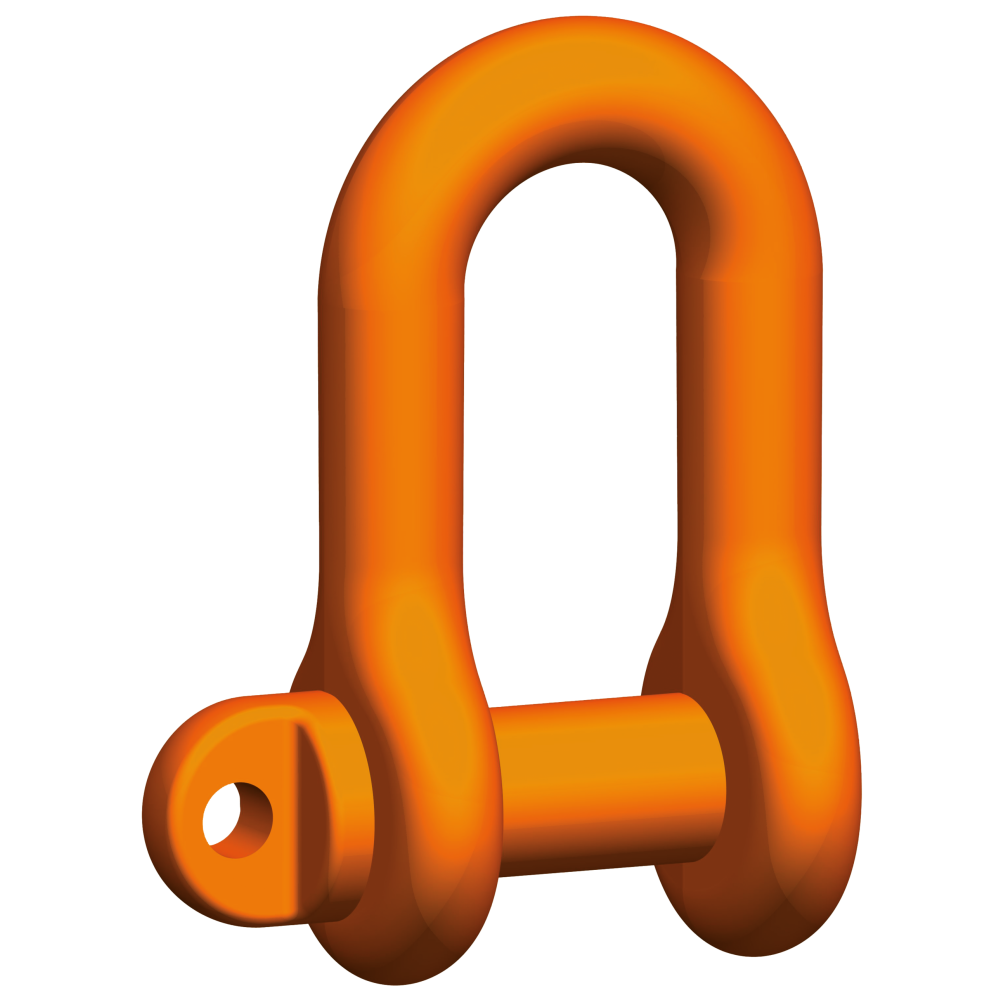

Szakla prosta pewag SCHW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · SZAKLA PROSTA KLASY 10
Szakla prosta ze sworzniem śrubowym klasy 10 do połączenia osprzętu podnoszącego z ładunkiem lub innym elementem układu. Sześć rozmiarów pozwala dobrać DOR i wymiary połączenia.
1–10 tDopuszczalne obciążenie robocze6 wykonań w tabeli producenta
Potrzebujesz doboru szakli SCHW?
Podaj wymagany DOR, wymiary otworu i punktu zaczepienia oraz liczbę sztuk. Dobierzemy właściwy rozmiar SCHW.
Zapytaj CECHO o SCHW →Zadzwoń: +48 33 825 04 84- Opis produktu
Szakla pewag SCHW — najważniejsze informacje
PEWAG WINNERKlasa 10Szakla prosta SCHW
ZAKRES DOR1–10 tSześć rozmiarów
ZAMKNIĘCIESworzeń śrubowySpecjalne wykonanie klasy 10
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
PROSTE POŁĄCZENIE OSPRZĘTU
Prosty korpus do obciążenia wzdłużnego.
pewag SCHW to szakla prosta o wysokiej wytrzymałości, przeznaczona do prac związanych z podnoszeniem. Może łączyć urządzenie podnoszące z ładunkiem lub innym elementem układu. Rozmiar należy dobrać do obciążenia oraz geometrii zaczepu.
Specjalny sworzeń śrubowy klasy 10 ma odpowiednie oznaczenie. Jego gładka część jest podparta w obu uchach korpusu, a gwint nie wystaje do wewnętrznej przestrzeni szakli. Przed każdym podnoszeniem sprawdź prawidłowe dokręcenie sworznia.
SCHW nie montuje się bezpośrednio w ogniwie łańcucha. W układach łańcuchowych instrukcja pewag przewiduje odpowiednio dobrane ogniwa Connex albo ogniwa przejściowe BW w systemie spawanym. Szakla musi mieć możliwość ustawienia się w kierunku działania obciążenia.
DANE TECHNICZNE PEWAG

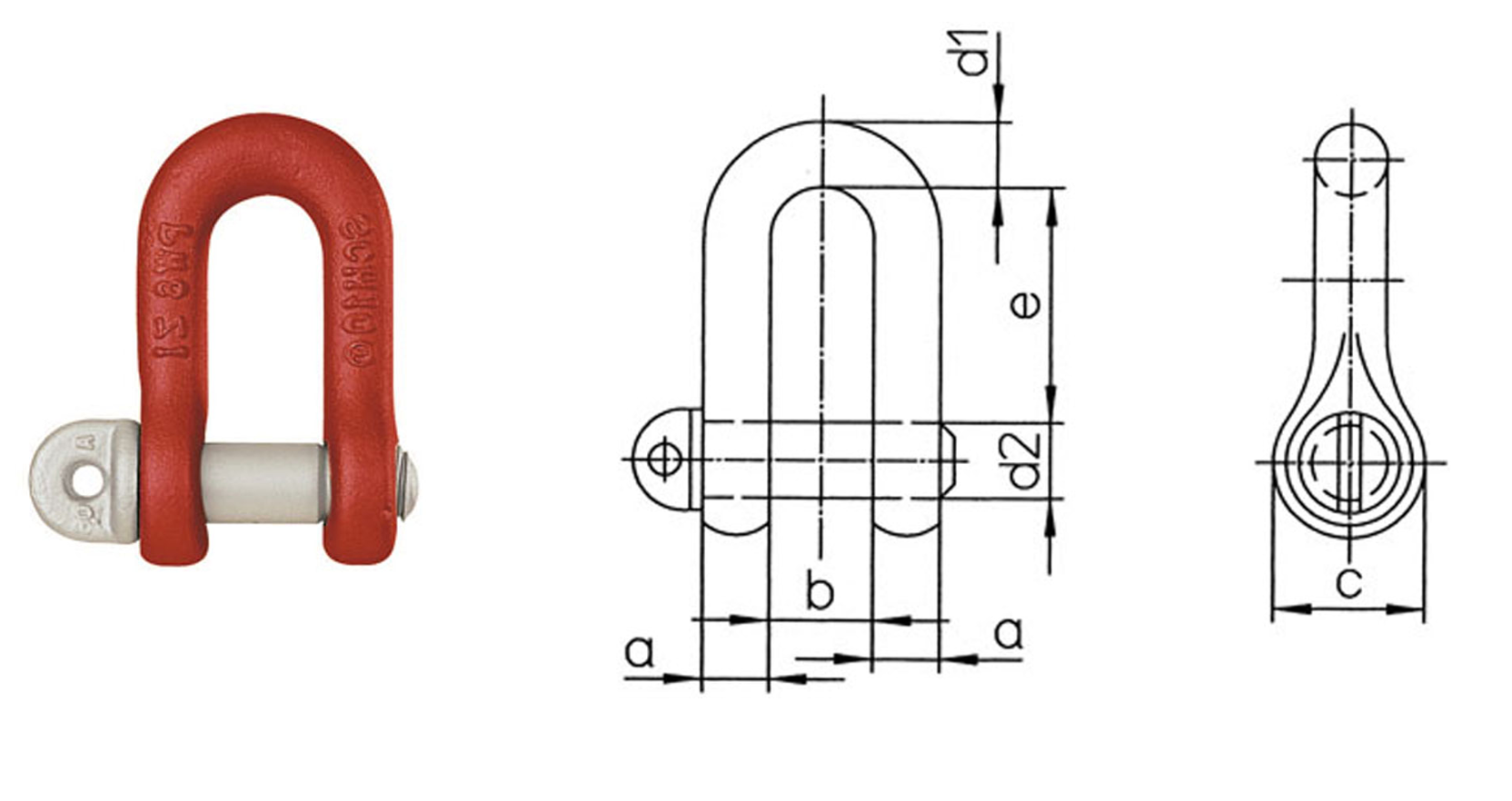

Rysunek wymiarowy i tabela SCHW
Sześć aktualnych wykonań według danych pewag. DOR podano w tonach, a masę własną w kg/szt.
.png)

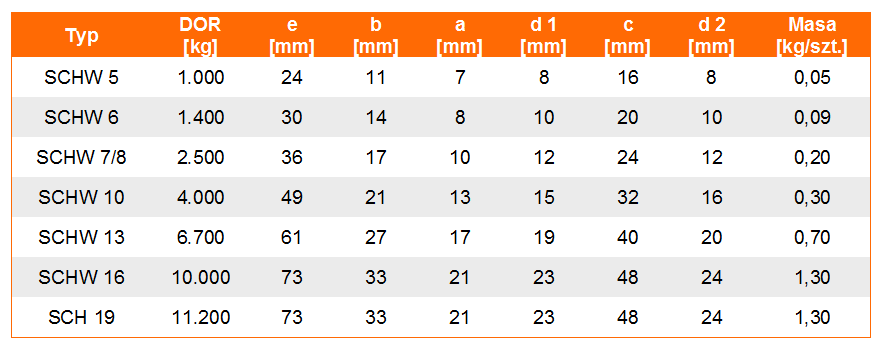

Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | b [mm] | a [mm] | d1 [mm] | c [mm] | d2 [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| SCHW 5 | 1 | 24 | 11 | 7 | 8 | 16 | 8 | 0,11 |
| SCHW 6 | 1,4 | 30 | 14 | 8 | 10 | 20 | 10 | 0,2 |
| SCHW 7/8 | 2,5 | 36 | 17 | 10 | 12 | 24 | 12 | 0,41 |
| SCHW 10 | 4 | 49 | 21 | 13 | 15 | 32 | 16 | 0,61 |
| SCHW 13 | 6,7 | 61 | 27 | 17 | 19 | 40 | 20 | 1,42 |
| SCHW 16 | 10 | 73 | 33 | 21 | 23 | 48 | 24 | 2,62 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag SCHW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz DOR i geometrię połączenia.
Prześlij wymiary zaczepu i sposób obciążania. CECHO pomoże dobrać wykonanie SCHW do układu.
Wymiary zaczepu
Sprawdź b, e oraz średnicę sworznia d2. Łączony element powinien mieć prawidłowe podparcie i nie może powodować mimośrodowego obciążenia. Nie zmniejszaj rozwarcia szakli przez doginanie jej uch.
Kierunek obciążenia
SCHW jest przeznaczona do obciążania wzdłużnego. Nie stosuj jej do połączenia dwóch cięgien w kabłąku. Unikaj obciążeń bocznych oraz ruchów łączonego elementu, które mogłyby obracać i odkręcać sworzeń.
DOKUMENTACJA PRODUCENTA
Montaż i kontrola SCHW.
Instrukcja komponentów pewag winner G10 określa zasady montażu, obciążania i kontroli SCHW. Przed użyciem sprawdź oznaczenia, stan korpusu, właściwy sworzeń i jego dokręcenie. Nie przekraczaj DOR dobranego wykonania.
Karta SCHW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przy ocenie zużycia lub doborze zamiennika prześlij rozmiar SCHW, czytelne oznaczenia oraz zdjęcia korpusu i sworznia. CECHO pomaga w doborze osprzętu i organizacji przeglądu.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Kto produkuje szaklę SCHW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy SCHW można połączyć bezpośrednio z łańcuchem?
Nie. Instrukcja pewag wymaga połączenia przez odpowiednie ogniwo Connex albo ogniwo przejściowe BW w systemie spawanym. Elementy i sposób montażu trzeba dobrać do konkretnego układu.
Czy SCHW nadaje się do dwóch cięgien w kabłąku?
Nie. Szakla prosta SCHW nie jest przeznaczona do takiego połączenia. Dla dwóch cięgien należy dobrać właściwy element i sprawdzić jego dopuszczalną konfigurację pracy.
Jakie rozmiary SCHW są dostępne?
Tabela obejmuje SCHW 5 — 1 t, SCHW 6 — 1,4 t, SCHW 7/8 — 2,5 t, SCHW 10 — 4 t, SCHW 13 — 6,7 t oraz SCHW 16 — 10 t.
Jakie informacje przesłać do wyceny?
Podaj rozmiar SCHW lub wymagany DOR, liczbę sztuk, wymiary otworu i zaczepu oraz sposób obciążania. Pomocne będą zdjęcia miejsca montażu.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz szaklę SCHW z CECHO.
Prześlij wymagany DOR, wymiary zaczepu i liczbę sztuk. Przygotujemy dobór szakli SCHW oraz ofertę.
