Szakla DX
CECHO · osprzęt do zawiesiDobór połączeń i wsparcie techniczne
OSPRZĘT DO ZAWIESI · SZAKLA DX

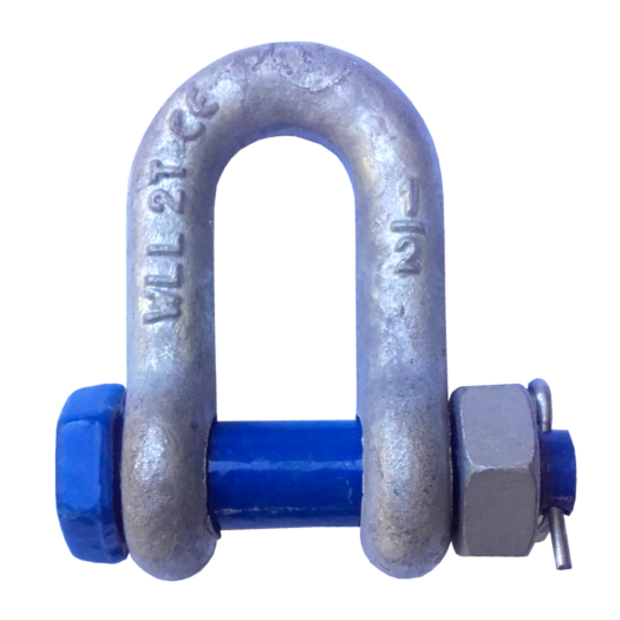

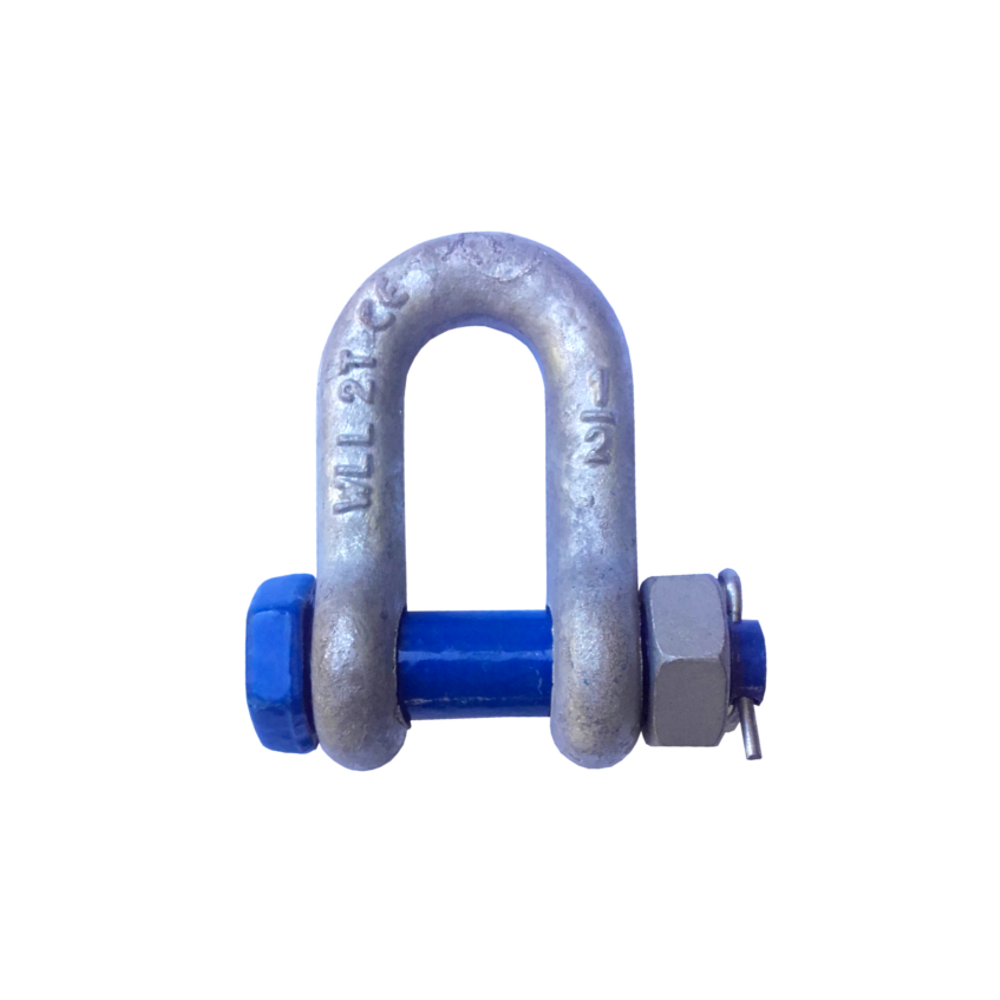

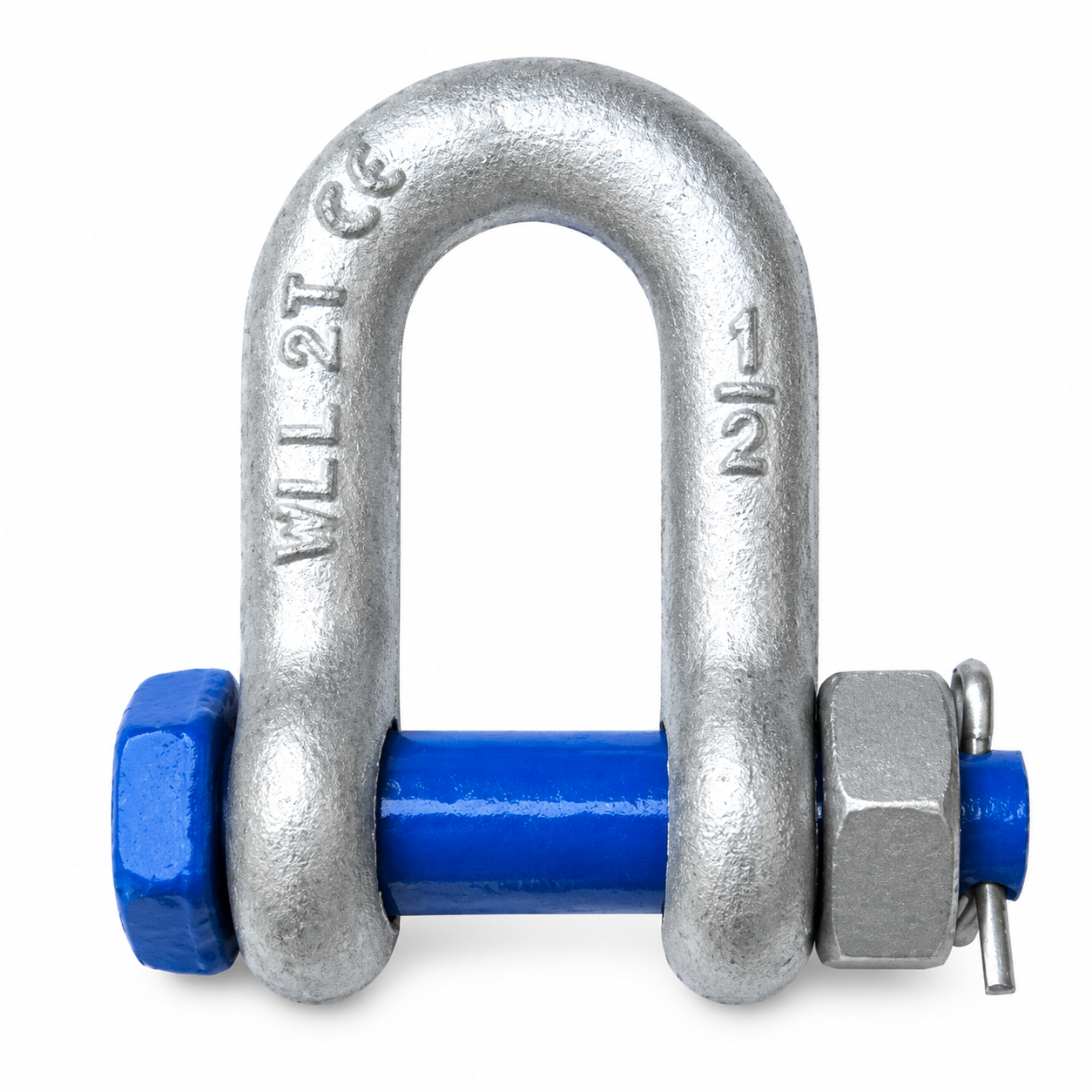

Szakla DX typu D z nakrętką i zawleczką zabezpieczającą sworzeń. Do połączeń osiowych wymagających kompletnego, dodatkowo zabezpieczonego zamknięcia.
2–85 tDopuszczalne obciążenie robocze14 wykonań w tabeli doboru
Potrzebujesz doboru szakli DX?
Podaj DOR w tonach oraz wymiary i zdjęcie punktu zaczepienia. Pomożemy sprawdzić połączenie.
Zapytaj CECHO o DX →Zadzwoń: +48 33 825 04 84- Opis produktu
Szakla DX — najważniejsze informacje
DOR2–85 tDobór według tabeli
KONSTRUKCJATyp D · nakrętka i zawleczkaDopasuj do punktu zaczepienia
MONTAŻKompletny sworzeńWg instrukcji właściwego wyrobu
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I MONTAŻ
Podłużna szakla z zabezpieczonym sworzniem.
Podłużny kabłąk typu D prowadzi połączenie w jednej osi. Dobierz jego przestrzeń wewnętrzną do współpracującego ucha oraz sprawdź średnicę sworznia. Unikaj układu wymuszającego boczne obciążenie.
Sworzeń zamyka się nakrętką i zawleczką. Przed pracą sprawdź kompletność obu zabezpieczeń, zgodność sworznia z kabłąkiem i swobodę współpracujących elementów. Nie zastępuj dedykowanego sworznia zwykłą śrubą.
DANE KATALOGOWE CECHO

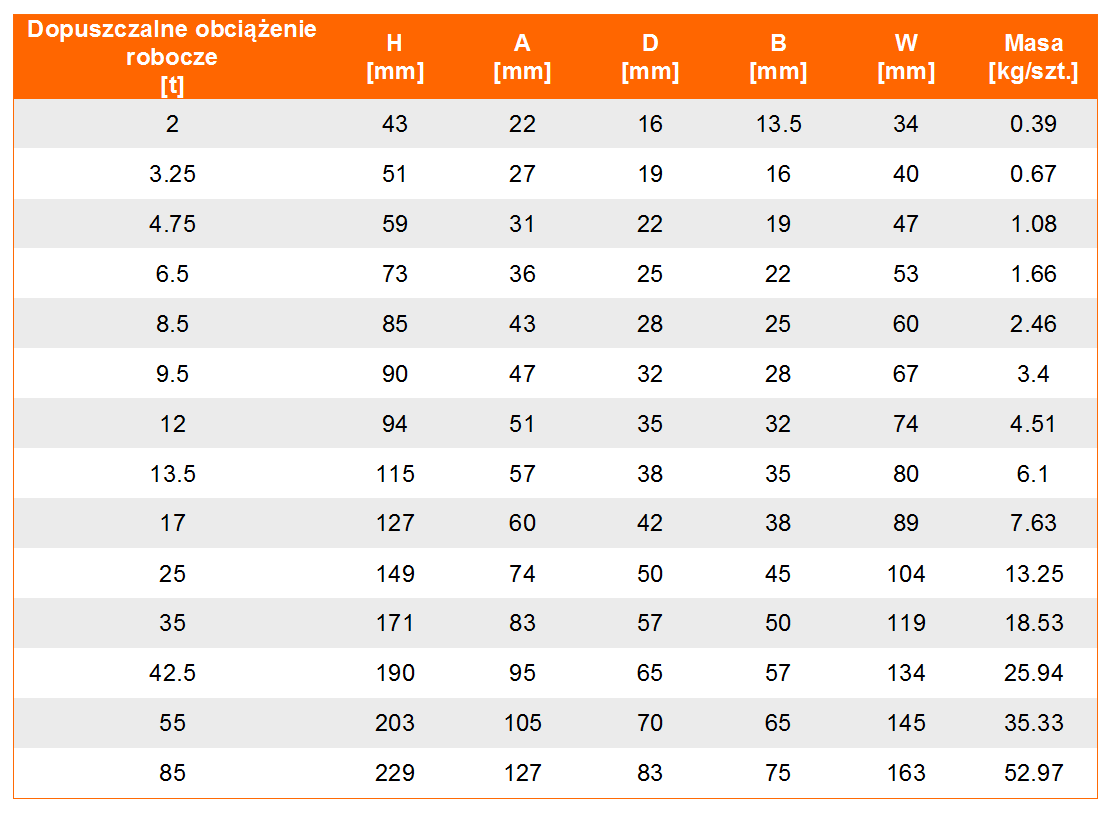

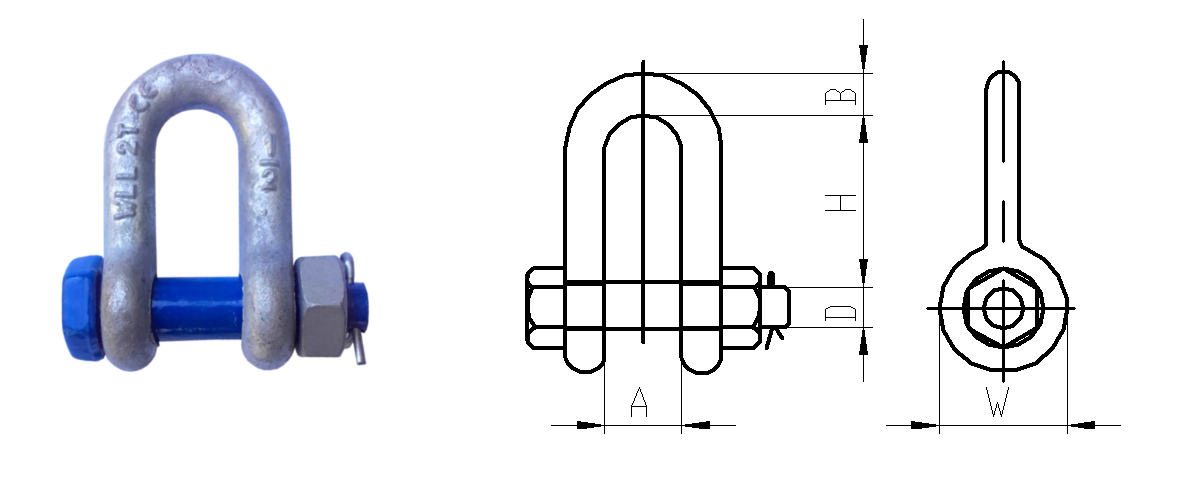

Rysunek wymiarowy i tabela DX
DOR podano w tonach, wymiary w mm, masę w kg/szt. Oznaczenia wymiarów odpowiadają rysunkowi.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Model | DOR [t] | H [mm] | A [mm] | D [mm] | B [mm] | W [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| DX 2 | 2 | 43 | 22 | 16 | 13,5 | 34 | 0,39 |
| DX 3,25 | 3,25 | 51 | 27 | 19 | 16 | 40 | 0,67 |
| DX 4,75 | 4,75 | 59 | 31 | 22 | 19 | 47 | 1,08 |
| DX 6,5 | 6,5 | 73 | 36 | 25 | 22 | 53 | 1,66 |
| DX 8,5 | 8,5 | 85 | 43 | 28 | 25 | 60 | 2,46 |
| DX 9,5 | 9,5 | 90 | 47 | 32 | 28 | 67 | 3,4 |
| DX 12 | 12 | 94 | 51 | 35 | 32 | 74 | 4,51 |
| DX 13,5 | 13,5 | 115 | 57 | 38 | 35 | 80 | 6,1 |
| DX 17 | 17 | 127 | 60 | 42 | 38 | 89 | 7,63 |
| DX 25 | 25 | 149 | 74 | 50 | 45 | 104 | 13,25 |
| DX 35 | 35 | 171 | 83 | 57 | 50 | 119 | 18,53 |
| DX 42,5 | 42,5 | 190 | 95 | 65 | 57 | 134 | 25,94 |
| DX 55 | 55 | 203 | 105 | 70 | 65 | 145 | 35,33 |
| DX 85 | 85 | 229 | 127 | 83 | 75 | 163 | 52,97 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz szaklę do całego połączenia.
DOR to pierwszy parametr. Sprawdź także geometrię i sposób obciążenia.
Wymiary połączenia
Porównaj średnicę sworznia, szerokość wlotu i przestrzeń wewnątrz kabłąka z wymiarami współpracującego ucha lub zawiesia.
Montaż i warunki pracy
Uwzględnij dostęp do sworznia, sposób zabezpieczenia, temperaturę, częstotliwość rozłączania i plan przeglądów.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Używaj instrukcji odpowiadającej dokładnemu modelowi i wielkości szakli. Przed montażem sprawdź kompletność, identyfikację oraz zgodność sworznia z kabłąkiem.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj kabłąk, sworzeń, gwint i zabezpieczenia. Odkształcenia, pęknięcia, nadmierne zużycie lub trudności z prawidłowym zamknięciem wymagają wycofania elementu do oceny.
Zobacz zakres serwisu CECHO →PYTANIA O DX
Co sprawdzić przed doborem?
Czym wyróżnia się szakla DX?
Szakla DX typu D z nakrętką i zawleczką zabezpieczającą sworzeń. Do połączeń osiowych wymagających kompletnego, dodatkowo zabezpieczonego zamknięcia.
Czy wystarczy sprawdzić DOR?
Sprawdź także średnicę sworznia, szerokość i wysokość kabłąka, kierunek siły oraz instrukcję konkretnego wyrobu. Wszystkie elementy połączenia muszą do siebie pasować.
Kiedy wycofać szaklę do kontroli?
Przy pęknięciu, odkształceniu, nadmiernym zużyciu, nieczytelnej identyfikacji lub uszkodzonym zamknięciu przerwij użytkowanie i skieruj element do oceny.
Jakie informacje przesłać do wyceny?
Prześlij model, wymagany DOR w tonach, liczbę sztuk, wymiary punktu zaczepienia i opis sposobu pracy.
DOBÓR I KONTAKT Z CECHO
Dobierz szaklę DX z CECHO.
Prześlij wymagane obciążenie i wymiary połączenia. CECHO pomoże dobrać właściwe wykonanie oraz dokumentację.
Wyślij zapytanie o DX →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
