Strona główna » Produkty » Akcesoria zawiesiowe » Szakla okrągła z zabezpieczeniem heavy duty P-6036
Szakla okrągła z zabezpieczeniem heavy duty P-6036
Green Pin® · Van BeestCECHO — dystrybucja i dobór
GREEN PIN · SZAKLA Z ZABEZPIECZENIEM

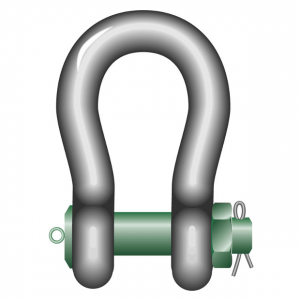

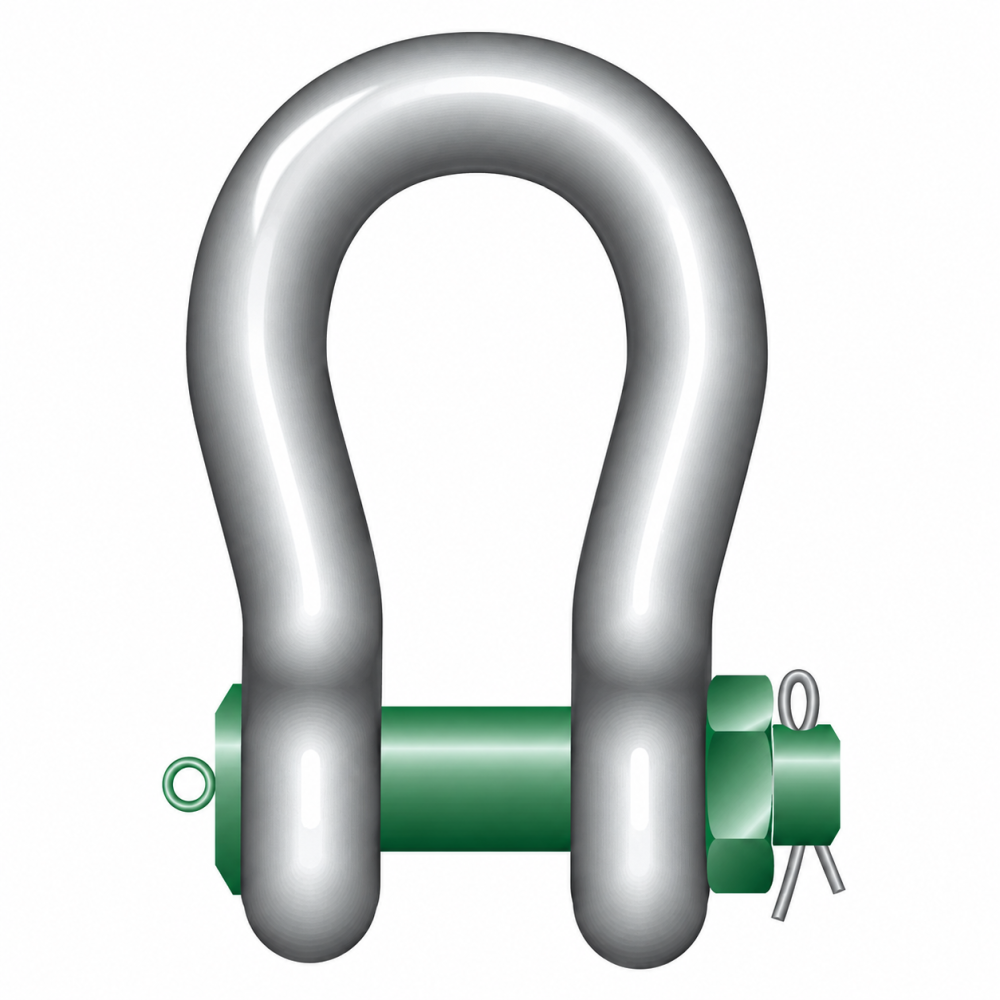

Green Pin® Heavy Duty P-6036 to szakla omega klasy 8 do połączeń o dużym DOR. Sworzeń z nakrętką i zawleczką zabezpiecza zamknięcie kabłąka.
120–1500 tDopuszczalne obciążenie robocze14 wykonań w tabeli doboru
Potrzebujesz doboru szakli P-6036?
Podaj DOR w tonach oraz wymiary i zdjęcie punktu zaczepienia. Pomożemy sprawdzić połączenie.
Zapytaj CECHO o P-6036 →Zadzwoń: +48 33 825 04 84- Opis produktu
Szakla P-6036 — najważniejsze informacje
DOR120–1500 tKlasa 8 · stal stopowa
KONSTRUKCJAHeavy DutyDobór do punktu zaczepienia
WYTRZYMAŁOŚĆMBL = 5 × WLLWg danych producenta
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA GREEN PIN
Połączenia przy podnoszeniu ciężkich ładunków.
Seria Heavy Duty obejmuje wykonania od 120 do 1500 t. Kabłąk i sworzeń ze stali stopowej są hartowane i odpuszczane. Kabłąk jest malowany na srebrno, a sworzeń na zielono.
Przy ciężkich połączeniach istotna jest również masa samej szakli i sworznia. W tabeli podano obie wartości oddzielnie, aby ułatwić zaplanowanie montażu i doboru sprzętu pomocniczego.
DANE TECHNICZNE

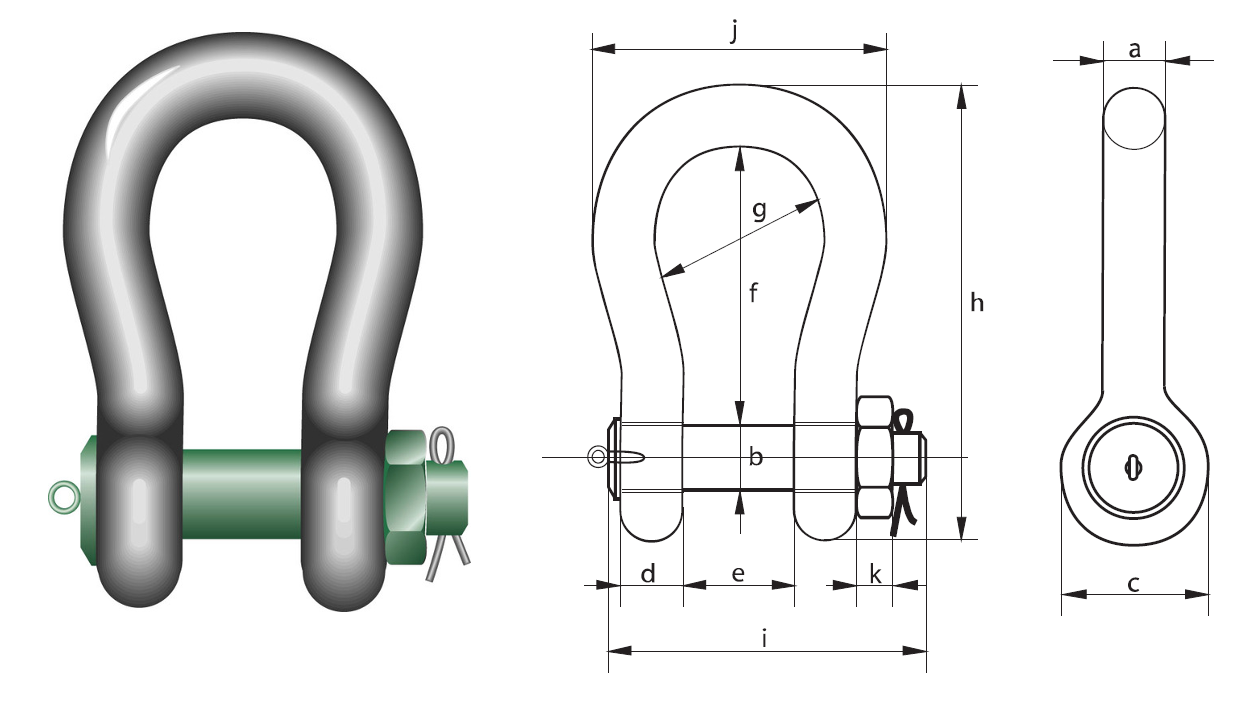

Rysunek wymiarowy i tabela P-6036
Wymiary odczytuj według oznaczeń na rysunku. DOR podano w tonach, wymiary w mm, masę w kg.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Kod artykułu | DOR [t] | Masa sworznia [kg] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | f [mm] | g [mm] | h [mm] | i [mm] | j [mm] | k [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HDGPHM0120 | 120 | 28,12 | 95 | 95 | 204 | 95 | 147 | 400 | 238 | 644 | 453 | 428 | 50 | 116 |
| HDGPHM0150 | 150 | 39,15 | 105 | 108 | 235 | 105 | 169 | 410 | 275 | 686 | 496 | 485 | 50 | 161 |
| HDGPHM0200 | 200 | 69,15 | 120 | 130 | 270 | 120 | 179 | 513 | 290 | 833 | 564 | 530 | 71 | 252 |
| HDGPHM0250 | 250 | 85,5 | 130 | 140 | 284 | 130 | 205 | 554 | 305 | 896 | 614 | 565 | 71 | 317 |
| HDGPHM0300 | 300 | 102 | 140 | 150 | 308 | 140 | 205 | 618 | 305 | 987 | 644 | 585 | 81 | 386 |
| HDGPHM0400 | 400 | 126,66 | 170 | 175 | 376 | 164 | 231 | 669 | 325 | 1115 | 698 | 665 | 70 | 620 |
| HDGPHM0500 | 500 | 147,51 | 180 | 185 | 398 | 164 | 256 | 719 | 350 | 1191 | 728 | 710 | 70 | 720 |
| HDGPHM0600 | 600 | 204,43 | 200 | 205 | 444 | 189 | 282 | 719 | 375 | 1244 | 810 | 775 | 70 | 975 |
| HDGPHM0700 | 700 | 241,66 | 210 | 215 | 454 | 204 | 308 | 718 | 400 | 1263 | 870 | 820 | 70 | 980 |
| HDGPHM0800 | 800 | 253,47 | 210 | 220 | 464 | 204 | 308 | 718 | 400 | 1270 | 870 | 820 | 70 | 1100 |
| HDGPHM0900 | 900 | 292,09 | 220 | 230 | 485 | 215 | 328 | 718 | 420 | 1296 | 920 | 860 | 70 | 1280 |
| HDGPHM1000 | 1000 | 325,46 | 240 | 240 | 515 | 215 | 349 | 718 | 420 | 1336 | 940 | 900 | 70 | 1460 |
| HDGPHM1250 | 1250 | 449,98 | 260 | 270 | 585 | 230 | 369 | 768 | 450 | 1456 | 1025 | 970 | 70 | 1990 |
| HDGPHM1500 | 1500 | 519,27 | 280 | 290 | 625 | 230 | 369 | 818 | 450 | 1556 | 1025 | 1010 | 70 | 2400 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: Green Pin — karta P-6036 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz szaklę do całego połączenia.
DOR to pierwszy parametr. Sprawdź także geometrię i sposób obciążenia.
Wymiary połączenia
Porównaj średnicę sworznia, szerokość wlotu i przestrzeń wewnątrz kabłąka z wymiarami współpracującego ucha lub zawiesia.
Montaż i warunki pracy
Uwzględnij dostęp do sworznia, sposób zabezpieczenia, temperaturę, częstotliwość rozłączania i plan przeglądów.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Używaj instrukcji odpowiadającej dokładnemu modelowi i wielkości szakli. Przed montażem sprawdź kompletność, identyfikację oraz zgodność sworznia z kabłąkiem.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj kabłąk, sworzeń, gwint i zabezpieczenia. Odkształcenia, pęknięcia, nadmierne zużycie lub trudności z prawidłowym zamknięciem wymagają wycofania elementu do oceny.
Zobacz zakres serwisu CECHO →PYTANIA O P-6036
Co sprawdzić przed doborem?
Czym wyróżnia się P-6036?
Green Pin® Heavy Duty P-6036 to szakla omega klasy 8 do połączeń o dużym DOR. Sworzeń z nakrętką i zawleczką zabezpiecza zamknięcie kabłąka.
Czy DOR wystarczy do doboru szakli?
Nie. Sprawdź także średnicę sworznia, wlot, sposób przyłożenia siły oraz warunki pracy. Każde połączenie wymaga zgodności wszystkich elementów.
Czy można zastosować inny sworzeń?
Stosuj wyłącznie sworzeń przeznaczony do danego kabłąka i wykonania. Zwykła śruba ani sworzeń innej szakli nie stanowią zamiennika.
Jakie informacje przesłać do wyceny?
Prześlij model, wymagany DOR w tonach, liczbę sztuk, wymiary punktu zaczepienia i opis sposobu pracy.
DOBÓR I KONTAKT Z CECHO
Dobierz szaklę P-6036 z CECHO.
Prześlij wymagane obciążenie i wymiary połączenia. CECHO pomoże dobrać właściwe wykonanie oraz dokumentację.
Wyślij zapytanie o P-6036 →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
