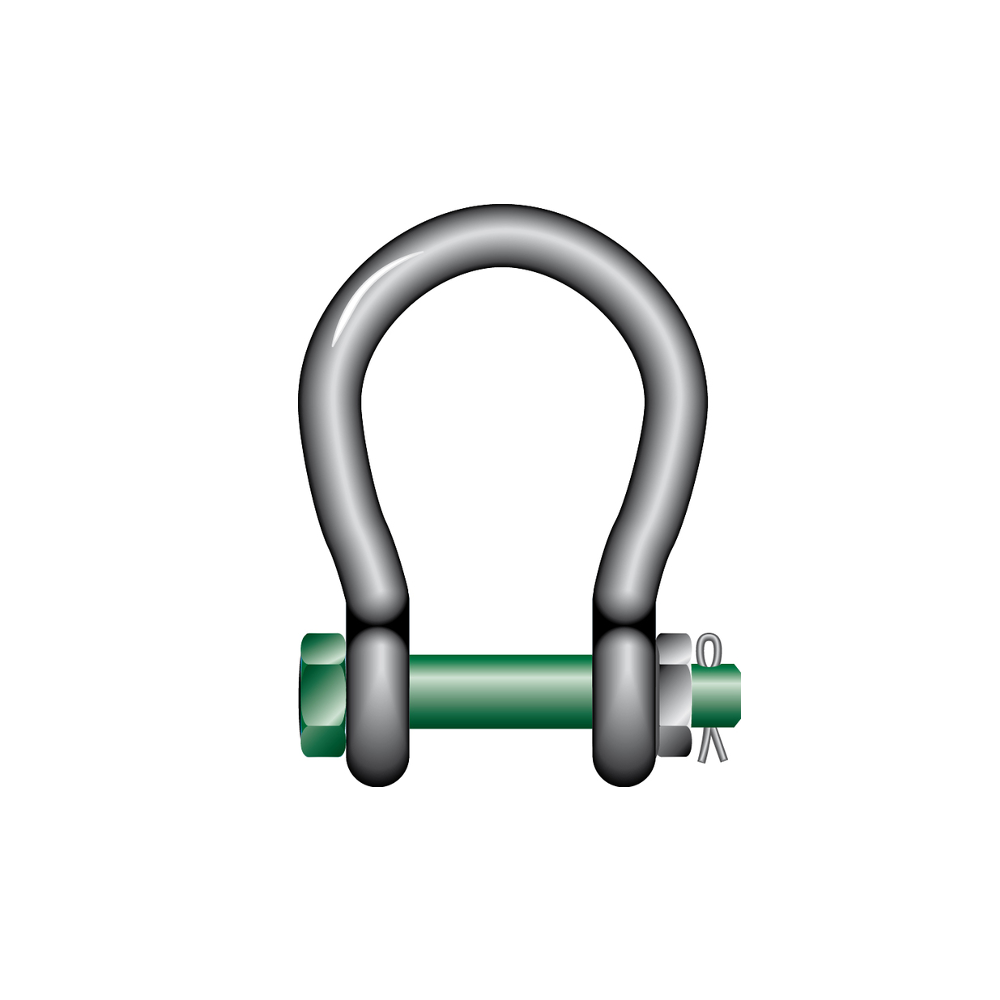

Szakla okrągła z zabezpieczeniem G-4263
Green Pin® · Van BeestCECHO — dystrybucja i dobór
GREEN PIN · SZAKLA Z ZABEZPIECZENIEM

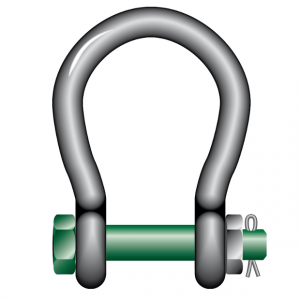

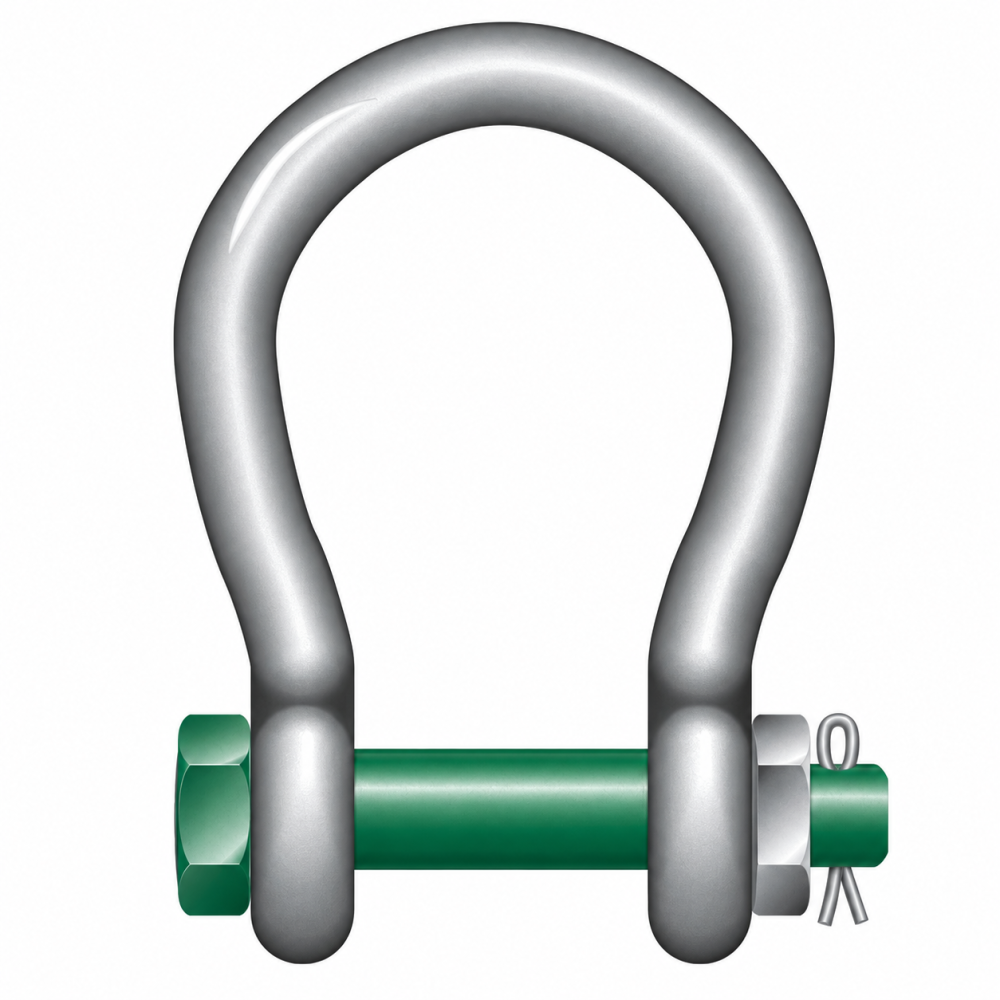

Szakla Green Pin BigMouth® G-4263 łączy kabłąk omega z powiększonym wlotem oraz sworzniem zabezpieczonym nakrętką i zawleczką. Do połączeń, w których o doborze decyduje również szerokość ucha.
4,75–75 tDopuszczalne obciążenie robocze10 wykonań w tabeli doboru
Potrzebujesz doboru szakli G-4263?
Podaj DOR w tonach oraz wymiary i zdjęcie punktu zaczepienia. Pomożemy sprawdzić połączenie.
Zapytaj CECHO o G-4263 →Zadzwoń: +48 33 825 04 84- Opis produktu
Szakla G-4263 — najważniejsze informacje
DOR4,75–75 tKlasa 8 · ocynk ogniowy
KONSTRUKCJASzeroki wlotDobór do punktu zaczepienia
WYTRZYMAŁOŚĆMBL = 6 × WLLWg danych producenta
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA GREEN PIN
Szeroki wlot do szerokich punktów zaczepienia.
Powiększony wlot ułatwia połączenie z szerokim uchem lub innym punktem zaczepienia. Kabłąk i sworzeń są wykonane ze stali stopowej klasy 8, hartowanej i odpuszczanej; wykończenie stanowi ocynk ogniowy.
Producent przewiduje model do układów jedno- i wielocięgnowych oraz zastosowań holowniczych. Sposób obciążenia i redukcje DOR należy dobrać według instrukcji. Zakres temperatury wskazany dla G-4263: −20°C do +200°C.
DANE TECHNICZNE

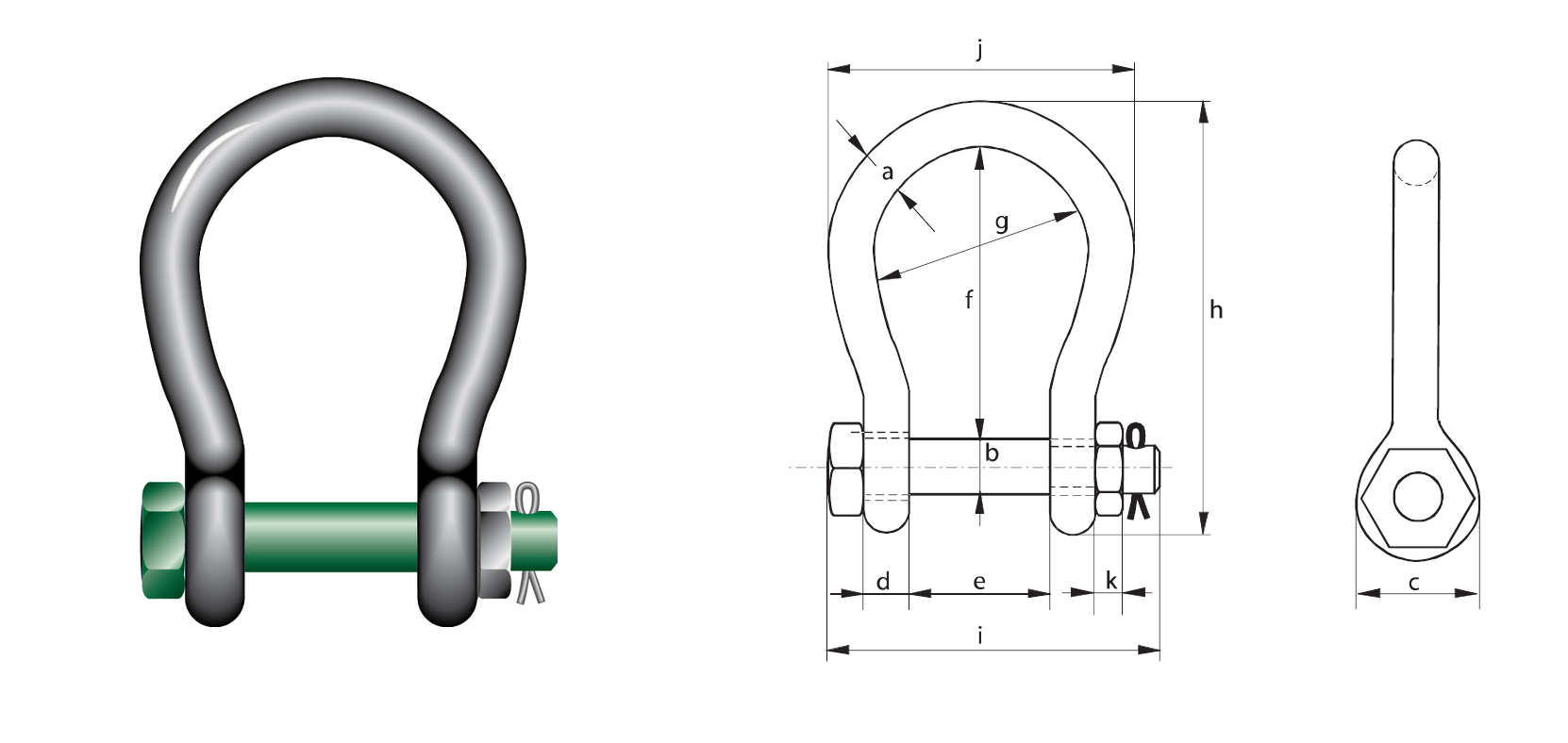

Rysunek wymiarowy i tabela G-4263
Wymiary odczytuj według oznaczeń na rysunku. DOR podano w tonach, wymiary w mm, masę w kg.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

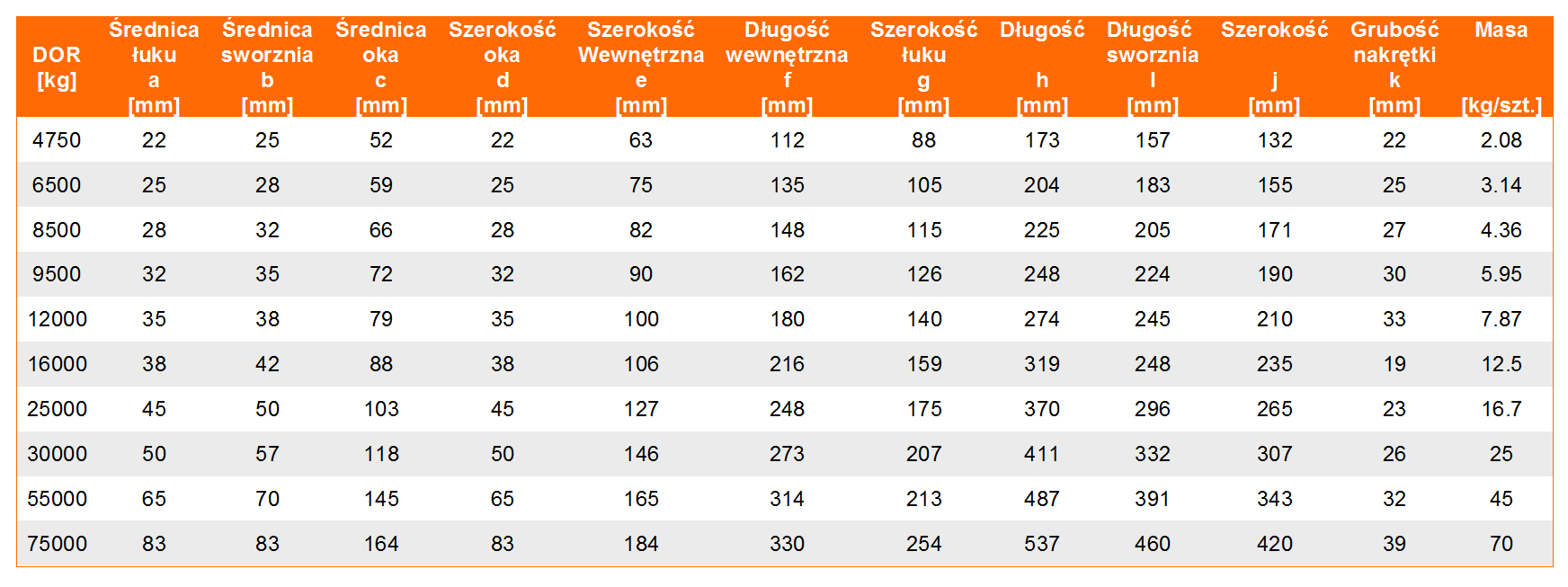

| Kod artykułu | DOR [t] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | f [mm] | g [mm] | h [mm] | i [mm] | j [mm] | k [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ASGHMB22 | 4,75 | 22 | 25 | 52 | 22 | 63 | 112 | 88 | 173 | 157 | 132 | 22 | 2,08 |
| ASGHMB25 | 6,5 | 25 | 28 | 59 | 25 | 75 | 135 | 105 | 204 | 183 | 155 | 25 | 3,14 |
| ASGHMB28 | 8,5 | 28 | 32 | 66 | 28 | 82 | 148 | 115 | 225 | 205 | 171 | 27 | 4,36 |
| ASGHMB32 | 9,5 | 32 | 35 | 72 | 32 | 90 | 162 | 126 | 248 | 224 | 190 | 30 | 5,95 |
| ASGHMB35 | 12 | 35 | 38 | 79 | 35 | 100 | 180 | 140 | 274 | 245 | 210 | 33 | 7,87 |
| ASGHMB38 | 16 | 38 | 42 | 88 | 38 | 106 | 216 | 159 | 319 | 248 | 235 | 19 | 10,2 |
| ASGHMB45 | 25 | 45 | 50 | 103 | 45 | 127 | 248 | 175 | 370 | 296 | 265 | 23 | 16,7 |
| ASGHMB50 | 30 | 50 | 57 | 112 | 50 | 146 | 273 | 207 | 411 | 332 | 307 | 26 | 24,0 |
| ASGHMB65 | 55 | 65 | 70 | 145 | 65 | 165 | 314 | 213 | 487 | 389 | 343 | 32 | 45 |
| ASGHMB83 | 75 | 83 | 83 | 164 | 83 | 184 | 330 | 254 | 537 | 455 | 420 | 39 | 70,0 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: Green Pin — karta G-4263 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz szaklę do całego połączenia.
DOR to pierwszy parametr. Sprawdź także geometrię i sposób obciążenia.
Wymiary połączenia
Porównaj średnicę sworznia, szerokość wlotu i przestrzeń wewnątrz kabłąka z wymiarami współpracującego ucha lub zawiesia.
Montaż i warunki pracy
Uwzględnij dostęp do sworznia, sposób zabezpieczenia, temperaturę, częstotliwość rozłączania i plan przeglądów.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Używaj instrukcji odpowiadającej dokładnemu modelowi i wielkości szakli. Przed montażem sprawdź kompletność, identyfikację oraz zgodność sworznia z kabłąkiem.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj kabłąk, sworzeń, gwint i zabezpieczenia. Odkształcenia, pęknięcia, nadmierne zużycie lub trudności z prawidłowym zamknięciem wymagają wycofania elementu do oceny.
Zobacz zakres serwisu CECHO →PYTANIA O G-4263
Co sprawdzić przed doborem?
Czym wyróżnia się G-4263?
Szakla Green Pin BigMouth® G-4263 łączy kabłąk omega z powiększonym wlotem oraz sworzniem zabezpieczonym nakrętką i zawleczką. Do połączeń, w których o doborze decyduje również szerokość ucha.
Czy DOR wystarczy do doboru szakli?
Nie. Sprawdź także średnicę sworznia, wlot, sposób przyłożenia siły oraz warunki pracy. Każde połączenie wymaga zgodności wszystkich elementów.
Czy można zastosować inny sworzeń?
Stosuj wyłącznie sworzeń przeznaczony do danego kabłąka i wykonania. Zwykła śruba ani sworzeń innej szakli nie stanowią zamiennika.
Jakie informacje przesłać do wyceny?
Prześlij model, wymagany DOR w tonach, liczbę sztuk, wymiary punktu zaczepienia i opis sposobu pracy.
DOBÓR I KONTAKT Z CECHO
Dobierz szaklę G-4263 z CECHO.
Prześlij wymagane obciążenie i wymiary połączenia. CECHO pomoże dobrać właściwe wykonanie oraz dokumentację.
