Szakla podłużna bez zabezpieczenia G-3351
Van Beest · seria DINCECHO — dystrybucja i dobór
VAN BEEST · SZAKLA PODŁUŻNA

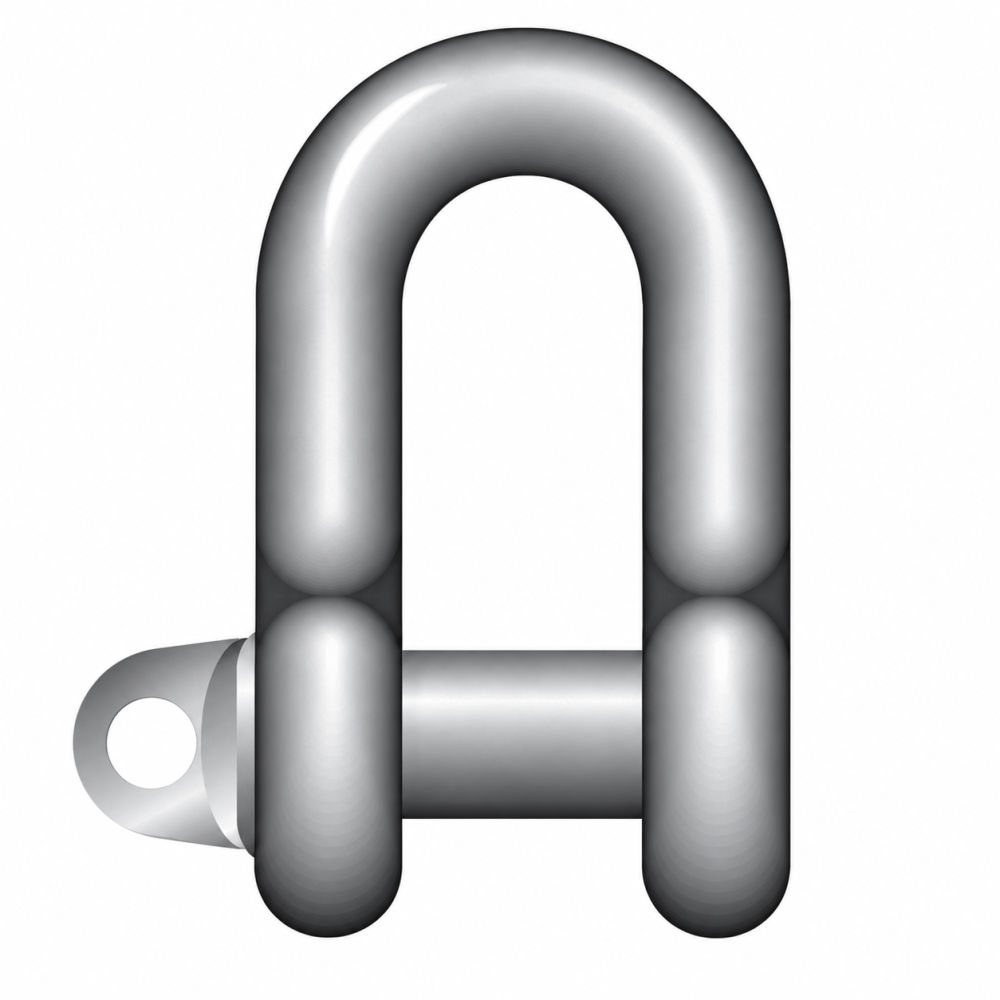

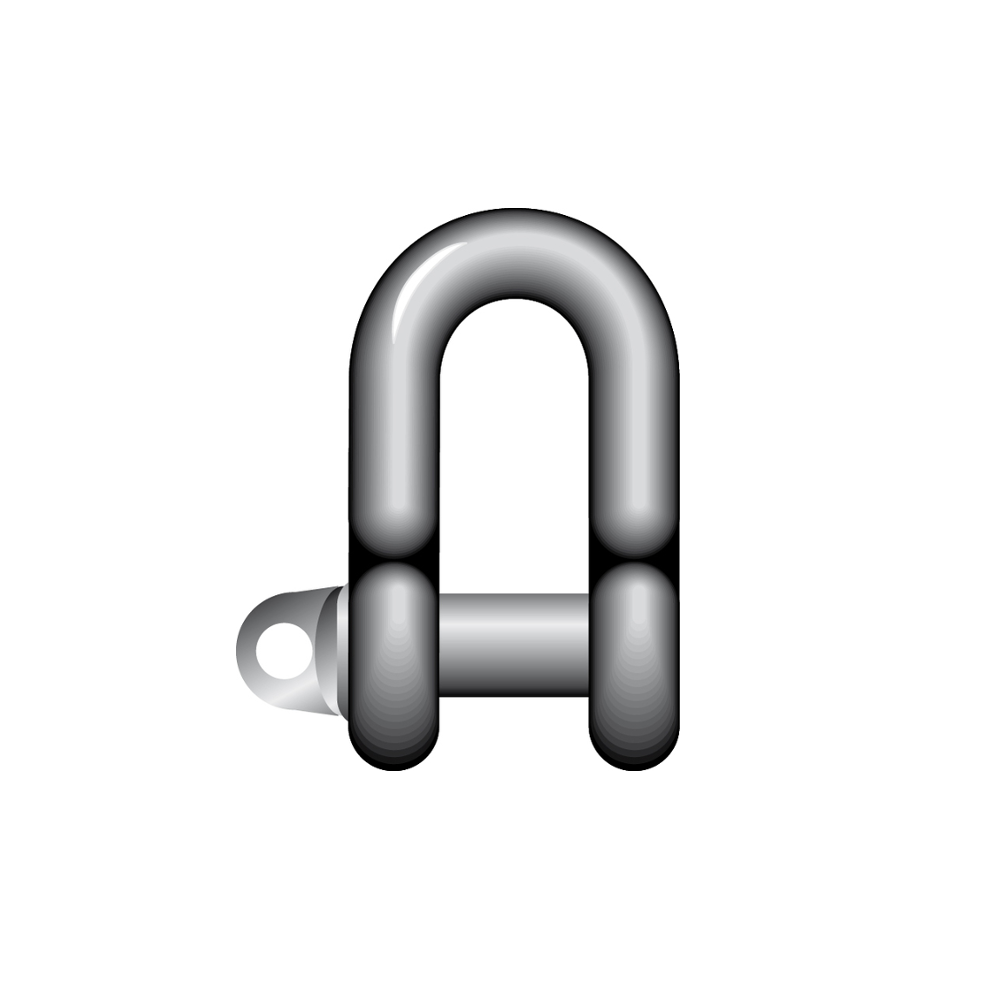

Szakla G-3351 ma podłużny kabłąk i wkręcany sworzeń z kołnierzem. Wykonanie ocynkowane z katalogu Van Beest do rozłącznych połączeń osprzętu.
0,1–25 tDopuszczalne obciążenie robocze19 wykonań w tabeli doboru
Potrzebujesz doboru szakli G-3351?
Podaj DOR w tonach oraz wymiary i zdjęcie punktu zaczepienia. Pomożemy sprawdzić połączenie.
Zapytaj CECHO o G-3351 →Zadzwoń: +48 33 825 04 84- Opis produktu
Szakla G-3351 — najważniejsze informacje
DOR0,1–25 tKlasa 4 · DIN 82101 typ A
KONSTRUKCJASworzeń wkręcanyDobór do punktu zaczepienia
WYTRZYMAŁOŚĆMBL = 5 × WLLWg danych producenta
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I POŁĄCZENIE
Podłużny kabłąk z wkręcanym sworzniem.
Konstrukcja odpowiada zasadniczo DIN 82101 typu A. Kabłąk i sworzeń wykonano ze stali o podwyższonej wytrzymałości klasy 4. Podłużny kształt wymaga osiowego prowadzenia obciążenia i dopasowania szerokości łączonego elementu.
Określenie „bez zabezpieczenia” oznacza brak dodatkowej nakrętki i zawleczki. Sworzeń jest gwintowany i musi być całkowicie wkręcony zgodnie z instrukcją. Numer rozmiaru nie zawsze jest równy DOR: np. nr 0,6 ma DOR 0,63 t.
DANE TECHNICZNE

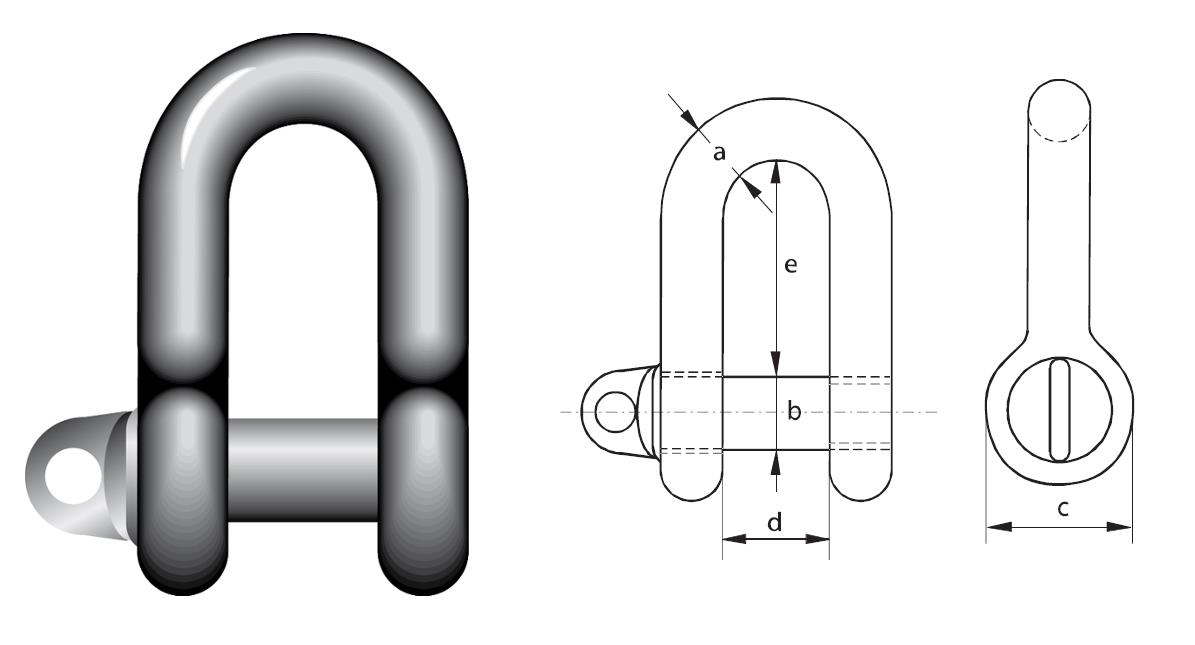

Rysunek wymiarowy i tabela G-3351
Wymiary odczytuj według oznaczeń na rysunku. DOR podano w tonach, wymiary w mm, masę w kg.

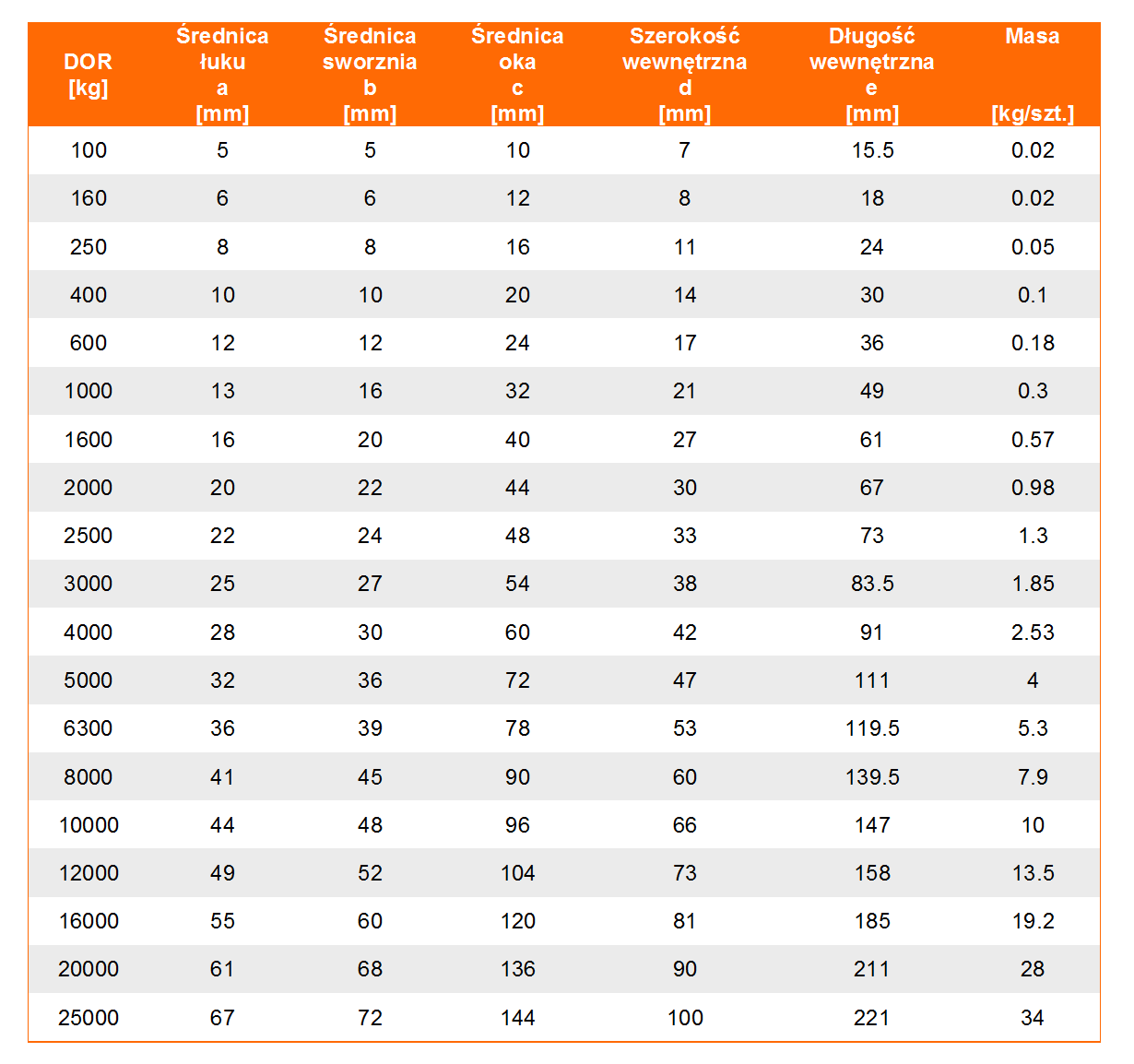

Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Model / nr | DOR [t] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| G-3351 0,1 | 0,1 | 5 | 5 | 10 | 7 | 15,5 | 0,02 |
| G-3351 0,16 | 0,16 | 6 | 6 | 12 | 8 | 18 | 0,02 |
| G-3351 0,25 | 0,25 | 8 | 8 | 16 | 11 | 24 | 0,05 |
| G-3351 0,4 | 0,4 | 10 | 10 | 20 | 14 | 30 | 0,10 |
| G-3351 0,6 | 0,63 | 12 | 12 | 24 | 17 | 36 | 0,18 |
| G-3351 1 | 1 | 13 | 16 | 32 | 21 | 49 | 0,30 |
| G-3351 1,6 | 1,6 | 16 | 20 | 40 | 27 | 61 | 0,57 |
| G-3351 2 | 2 | 20 | 22 | 44 | 30 | 67 | 0,98 |
| G-3351 2,5 | 2,5 | 22 | 24 | 48 | 33 | 73 | 1,30 |
| G-3351 3 | 3,15 | 25 | 27 | 54 | 38 | 83,5 | 1,85 |
| G-3351 4 | 4 | 28 | 30 | 60 | 42 | 91 | 2,53 |
| G-3351 5 | 5 | 32 | 36 | 72 | 47 | 111 | 4 |
| G-3351 6 | 6,3 | 36 | 39 | 78 | 53 | 119,5 | 5,30 |
| G-3351 8 | 8 | 41 | 45 | 90 | 60 | 139,5 | 7,90 |
| G-3351 10 | 10 | 44 | 48 | 96 | 66 | 147 | 10 |
| G-3351 12 | 12 | 49 | 52 | 104 | 73 | 158 | 13,5 |
| G-3351 16 | 16 | 55 | 60 | 120 | 81 | 185 | 19,2 |
| G-3351 20 | 20 | 61 | 68 | 136 | 90 | 211 | 28 |
| G-3351 25 | 25 | 67 | 72 | 144 | 100 | 221 | 34 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: Van Beest — katalog 2024, s. 58 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz szaklę do całego połączenia.
DOR to pierwszy parametr. Sprawdź także geometrię i sposób obciążenia.
Wymiary połączenia
Porównaj średnicę sworznia, szerokość wlotu i przestrzeń wewnątrz kabłąka z wymiarami współpracującego ucha lub zawiesia.
Montaż i warunki pracy
Uwzględnij dostęp do sworznia, sposób zabezpieczenia, temperaturę, częstotliwość rozłączania i plan przeglądów.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Używaj instrukcji odpowiadającej dokładnemu modelowi i wielkości szakli. Przed montażem sprawdź kompletność, identyfikację oraz zgodność sworznia z kabłąkiem.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj kabłąk, sworzeń, gwint i zabezpieczenia. Odkształcenia, pęknięcia, nadmierne zużycie lub trudności z prawidłowym zamknięciem wymagają wycofania elementu do oceny.
Zobacz zakres serwisu CECHO →PYTANIA O G-3351
Co sprawdzić przed doborem?
Czym wyróżnia się G-3351?
Szakla G-3351 ma podłużny kabłąk i wkręcany sworzeń z kołnierzem. Wykonanie ocynkowane z katalogu Van Beest do rozłącznych połączeń osprzętu.
Czy DOR wystarczy do doboru szakli?
Nie. Sprawdź także średnicę sworznia, wlot, sposób przyłożenia siły oraz warunki pracy. Każde połączenie wymaga zgodności wszystkich elementów.
Czy można zastosować inny sworzeń?
Stosuj wyłącznie sworzeń przeznaczony do danego kabłąka i wykonania. Zwykła śruba ani sworzeń innej szakli nie stanowią zamiennika.
Jakie informacje przesłać do wyceny?
Prześlij model, wymagany DOR w tonach, liczbę sztuk, wymiary punktu zaczepienia i opis sposobu pracy.
