Hak SM
Producent: pewagDystrybucja i dobór: CECHO

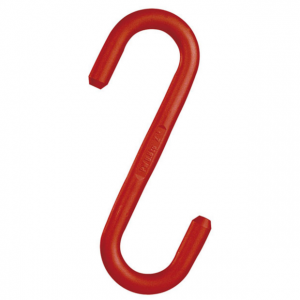

PEWAG · HAK TYPU S
Hak pewag SM typu S do zastosowań wymagających połączenia pośredniego. Sześć wykonań z DOR od 0,8 do 11,2 t oraz wymiarami do sprawdzenia przed doborem.
0,8–11,2 tDopuszczalne obciążenie robocze6 wykonań w tabeli producenta
Potrzebujesz doboru haka SM?
Podaj obciążenie, temperaturę i wymiary współpracującego haka lub pętli.
Zapytaj CECHO o SM →Zadzwoń: +48 33 825 04 84- Opis produktu

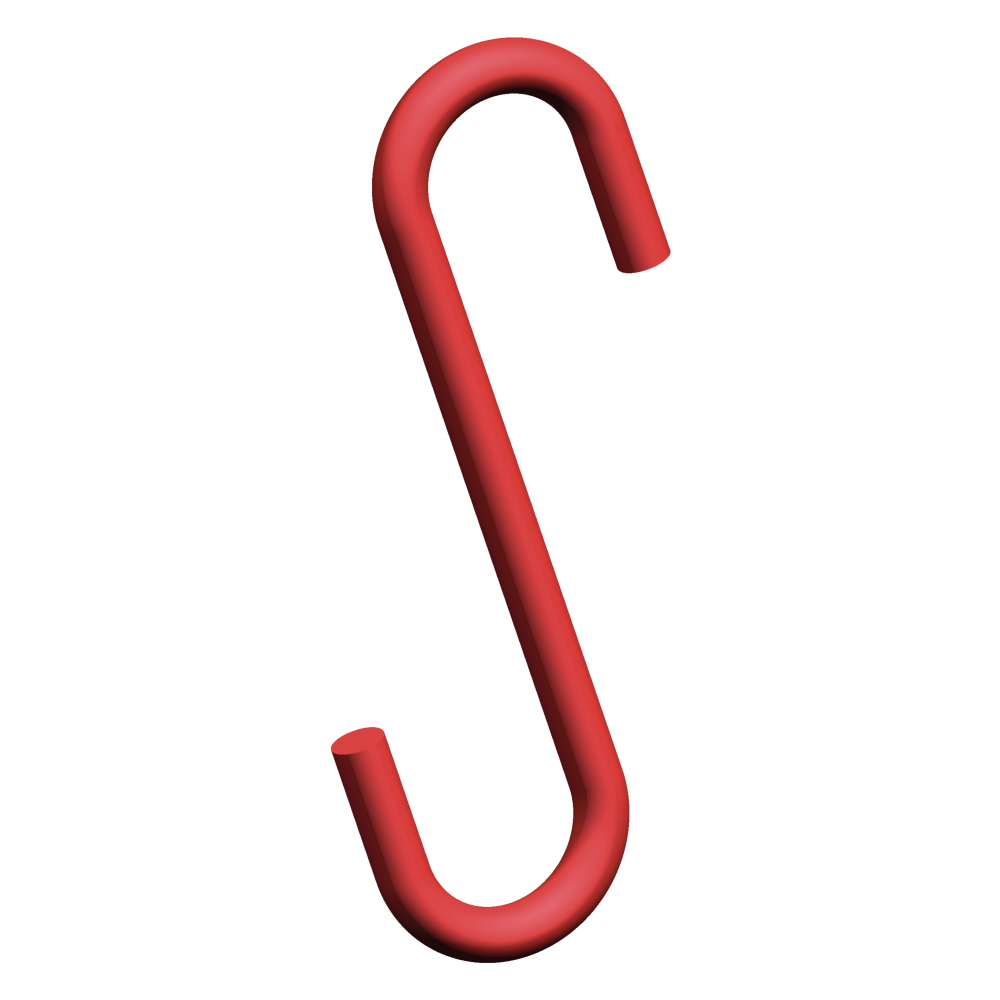

Hak pewag SM — najważniejsze informacje
PEWAGKlasa 8Producent osprzętu
KONSTRUKCJAOtwarty hak SPołączenie pośrednie
DOKUMENTACJAInstrukcja pewagDobór do konkretnego zastosowania
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
HAK POŚREDNI
Połączenie tam, gdzie potrzeba większego prześwitu.
SM może służyć jako hak pośredni, gdy rozwarcie g haka HSW jest niewystarczające, oraz przy połączeniach z pętlami lin stalowych. Dobór wymaga sprawdzenia sposobu osadzenia obu współpracujących elementów.
Standardowy SM ma konstrukcję otwartą. Pewag oferuje wykonania specjalne, także z zapadką, na zapytanie. Producent wskazuje odporność temperaturową do 300°C; dopuszczalne obciążenie w konkretnych warunkach należy ustalić według instrukcji.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

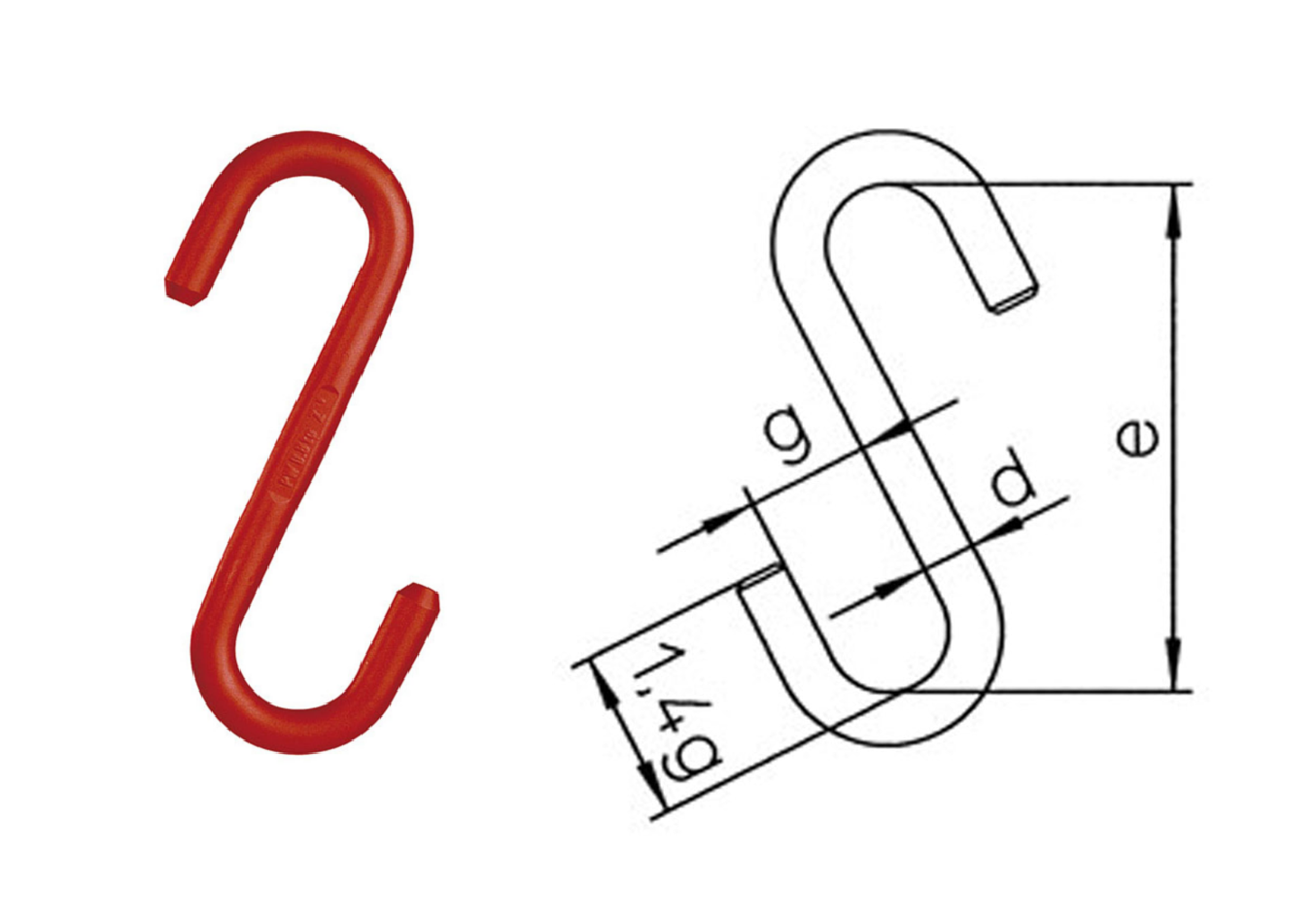

Rysunek wymiarowy i tabela SM
Aktualna tabela pewag obejmuje SM 5–SM 19. DOR podano w tonach, masę własną w kg/szt.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | g [mm] | d [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|
| SM 5 | 0,8 | 180 | 42 | 16 | 0,6 |
| SM 7/8 | 2 | 220 | 53 | 23 | 1,5 |
| SM 10 | 3,15 | 280 | 58 | 31 | 3,4 |
| SM 13 | 5,3 | 400 | 90 | 40 | 8,4 |
| SM 16 | 8 | 500 | 120 | 50 | 16 |
| SM 19 | 11,2 | 550 | 130 | 60 | 26 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag SM ↗.
DOBÓR Z DYSTRYBUTOREM
Dobór haka pośredniego SM
Prześlij wymagania pracy i oznaczenia współpracujących elementów. CECHO pomoże wybrać właściwe wykonanie.
Wymiary i połączenie
Porównaj g, d i długość e z hakiem lub pętlą linową. Prześlij zdjęcia i średnice współpracujących elementów.
Weryfikacja zestawu
Uzgodnij standardowy hak otwarty albo wykonanie specjalne. Dobór zapadki i zmienionej geometrii wymaga potwierdzenia producenta.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Korzystaj z instrukcji producenta dla SM oraz współpracujących elementów. Warunki podwyższonej temperatury i wykonania niestandardowe uzgodnij dla zamawianego wariantu.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta SM i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem sprawdź identyfikację, zużycie i brak odkształceń. Elementy z pęknięciami lub uszkodzonym zabezpieczeniem wycofaj z pracy i przekaż do oceny.
Zobacz zakres serwisu CECHO →PYTANIA O SM
Co sprawdzić przed doborem?
Kto produkuje hak SM?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy standardowy SM ma zapadkę?
Na karcie pokazano otwarty hak typu S. Wykonania z zapadką pewag udostępnia na zapytanie.
Czy przy 300°C obowiązuje pełny DOR z tabeli?
Nie należy tego zakładać. Temperatura graniczna i dopuszczalne obciążenie w danych warunkach wymagają sprawdzenia w instrukcji producenta.
Jakie informacje przesłać do wyceny?
Podaj rozmiar SM, DOR, temperaturę, liczbę sztuk oraz wymiary połączeń.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz hak SM z CECHO.
Prześlij parametry połączenia. CECHO pomoże dobrać SM lub uzgodnić wykonanie specjalne.
Wyślij zapytanie o SM →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
