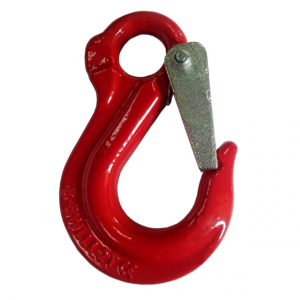

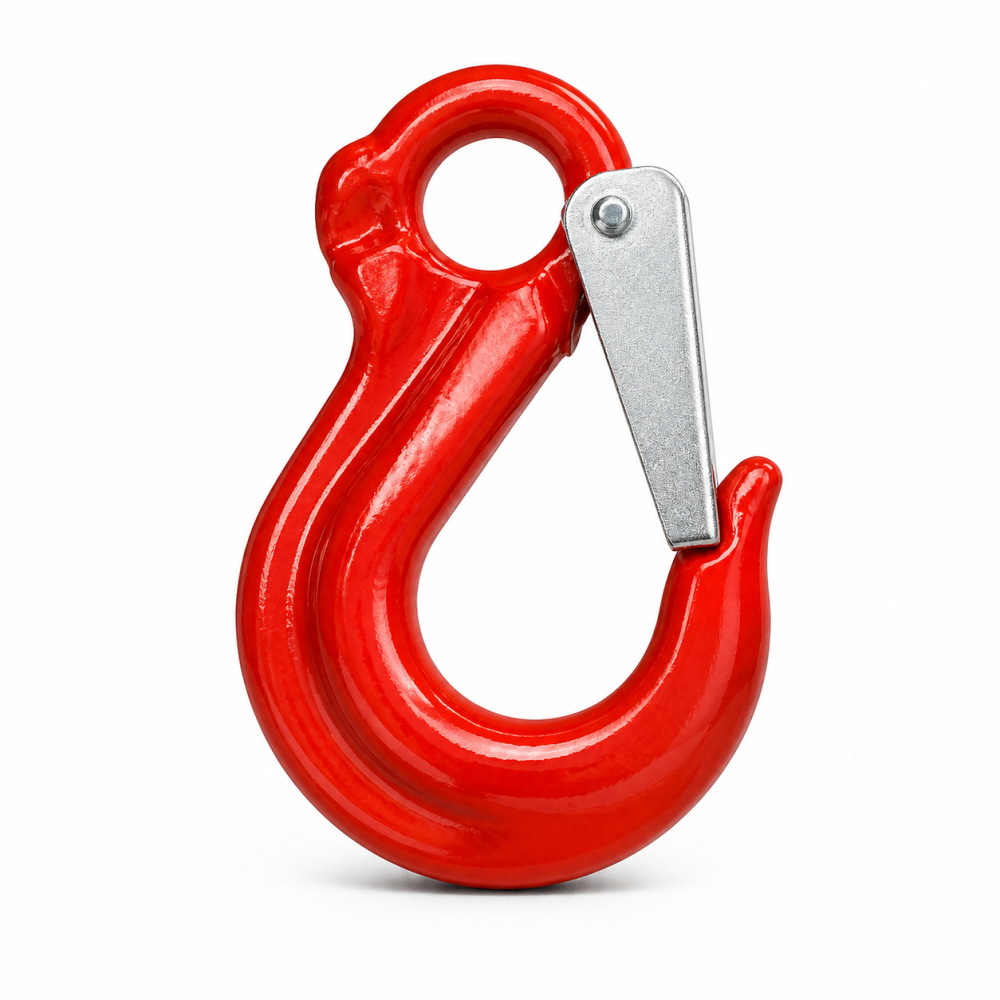

Hak z uchem CZO
CECHO · OSPRZĘT DO ZAWIESI
HAK Z UCHEM I ZAPADKĄ · KLASA 8
Hak z uchem CZO klasy 8 do kompletacji zawiesi. Okrągłe ucho służy do połączenia z osprzętem, a sprężynowa zapadka zabezpiecza gardziel.
1,12–8 tDopuszczalne obciążenie robocze5 wykonań w tabeli doboru
Potrzebujesz doboru haka CZO?
Podaj CZO, DOR, rozmiar i wymiary elementu łączącego. Do doboru zapadki dołącz zdjęcie haka.
Zapytaj CECHO o CZO →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak CZO — najważniejsze informacje
KLASA 8Hak z uchemStałe przyłącze
ZABEZPIECZENIEZapadka sprężynowaZamknięcie gardzieli
TABELARozmiary 6–16DOR 1,12–8 t
WSPARCIE CECHODobór i częściKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Ucho do połączenia i zapadka do zamknięcia gardzieli.
CZO jest hakiem ze stałym uchem. Przy doborze łącznika liczą się prześwit ucha, grubość przekroju oraz swobodne ustawienie elementów w kierunku siły.
Sprężynowa zapadka ogranicza przypadkowe wysunięcie przyłącza. Obciążenie przenosi siodło i korpus haka; zapadki nie wolno używać jako podpory.
Przed pracą sprawdź stan ucha, gardzieli i zapadki. Dobierz punkt zaczepienia tak, aby mieścił się w siodle i nie blokował zamknięcia.
Dobierz kompletne zawiesie łańcuchowe →DANE KATALOGOWE CECHO

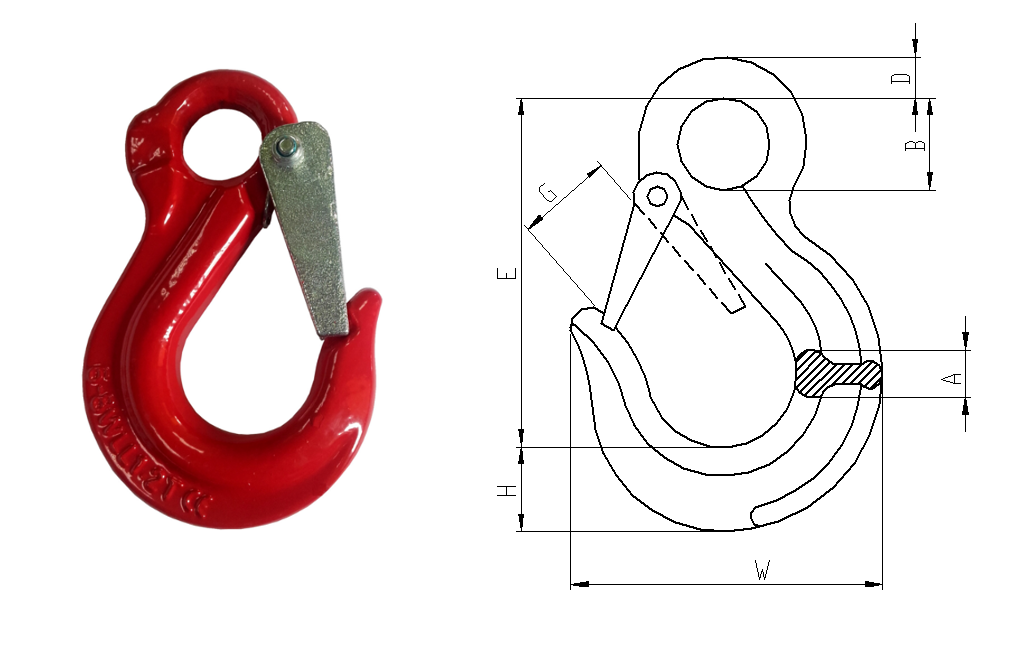

Rysunek wymiarowy i tabela CZO
Pięć wykonań CZO 6–16 z pełną tabelą wymiarów. Parametry innych rozmiarów ustalamy indywidualnie na podstawie dokumentacji wykonania.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

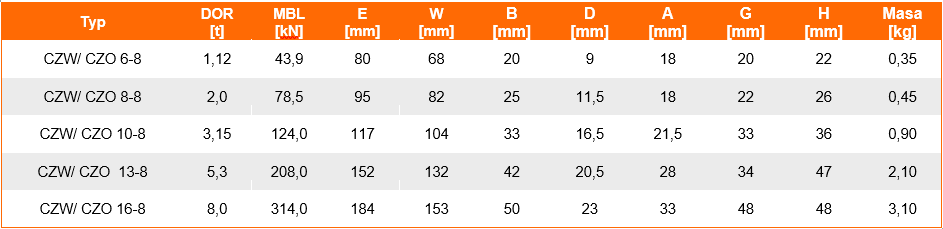

| Typ | DOR [t] | MBL [kN] | E [mm] | W [mm] | B [mm] | D [mm] | A [mm] | G [mm] | H [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| CZO 6-8 | 1,12 | 43,9 | 80 | 68 | 20 | 9 | 18 | 20 | 22 | 0,35 |
| CZO 8-8 | 2 | 78,5 | 95 | 82 | 25 | 11,5 | 18 | 22 | 26 | 0,45 |
| CZO 10-8 | 3,15 | 124,0 | 117 | 104 | 33 | 16,5 | 21,5 | 33 | 36 | 0,90 |
| CZO 13-8 | 5,3 | 208,0 | 152 | 132 | 42 | 20,5 | 28 | 34 | 47 | 2,10 |
| CZO 16-8 | 8 | 314,0 | 184 | 153 | 50 | 23 | 33 | 48 | 48 | 3,10 |
DOR w tonach; MBL — minimalna siła zrywająca w kN. Wymiary w mm, masa w kg/szt. MBL nie jest dopuszczalnym obciążeniem roboczym. Zakres dostawy potwierdzamy przy doborze. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz CZO do ucha, łącznika i ładunku.
Dobór obejmuje element oraz cały układ zawiesia: połączenia, kąty i sposób obciążenia.
Geometria połączenia
Porównaj prześwit B, grubość D oraz gardziel G z wymiarami łącznika i punktu zaczepienia. Całe połączenie powinno ustawiać się swobodnie.
Montaż i kontrola
Montaż i kontrolę wykonuj według instrukcji właściwego wyrobu. Sprawdź oznaczenia, zużycie, odkształcenia i zabezpieczenie połączenia.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Przy doborze potwierdzamy pełne oznaczenie, normę właściwą dla wykonania oraz wymagane dokumenty dostawy. Instrukcja użytkowania i dokumentacja konkretnego wyrobu określają warunki pracy oraz kryteria kontroli.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdź korpus, połączenia, czytelność oznaczeń i działanie zabezpieczenia. Element z pęknięciem, odkształceniem lub nadmiernym zużyciem wycofaj do oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA O CZO
Co sprawdzić przed doborem?
Jak dobrać właściwe wykonanie?
Potrzebne są symbol i rozmiar elementu, wymagane DOR oraz wymiary współpracujących części. CECHO pomaga sprawdzić zgodność całego układu.
Czy zapadka haka przenosi obciążenie?
Nie. Zapadka zamyka gardziel. Przyłącze powinno opierać się w siodle korpusu.
Czy tabela CZO dotyczy również haka CZW?
Nie należy przenosić wymiarów między tymi modelami. CZO ma ucho, a CZW połączenie widełkowe i odrębną tabelę.
Jakie informacje przesłać do wyceny?
Podaj CZO, DOR, rozmiar i wymiary elementu łączącego. Do doboru zapadki dołącz zdjęcie haka.
DOBÓR I KONTAKT Z CECHO
Dobierz hak CZO z CECHO.
Podaj CZO, DOR, rozmiar i wymiary elementu łączącego. Do doboru zapadki dołącz zdjęcie haka.
Wyślij zapytanie o CZO →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
