Gniazdo kontenerowe CNA
CECHO · OSPRZĘT DO ZAWIESI
GNIAZDO KONTENEROWE · KLASA 8
Gniazdo kontenerowe CNA 13-8 klasy 8 o DOR 5,3 t. Element osprzętu do obsługi kontenerów, dobierany po sprawdzeniu geometrii przyłącza i warunków obciążenia.
5,3 tDopuszczalne obciążenie robocze1 wykonanie w tabeli doboru
Potrzebujesz doboru gniazda CNA?
Podaj CNA 13-8, rodzaj kontenera, wymagane DOR i układ punktów. Dołącz zdjęcia oraz wymiary przyłącza.
Zapytaj CECHO o CNA →Zadzwoń: +48 33 825 04 84- Opis produktu
Gniazdo CNA — najważniejsze informacje
KLASA 8Gniazdo CNAOsprzęt kontenerowy
DOR W TABELI5,3 tWykonanie CNA 13-8
DANE KATALOGOWEEN 1677-1Weryfikacja dopasowania
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Osprzęt kontenerowy dopasowany do przyłącza.

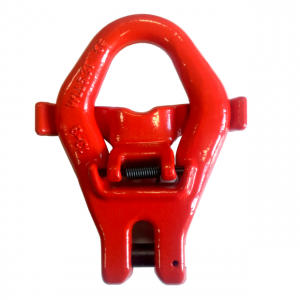

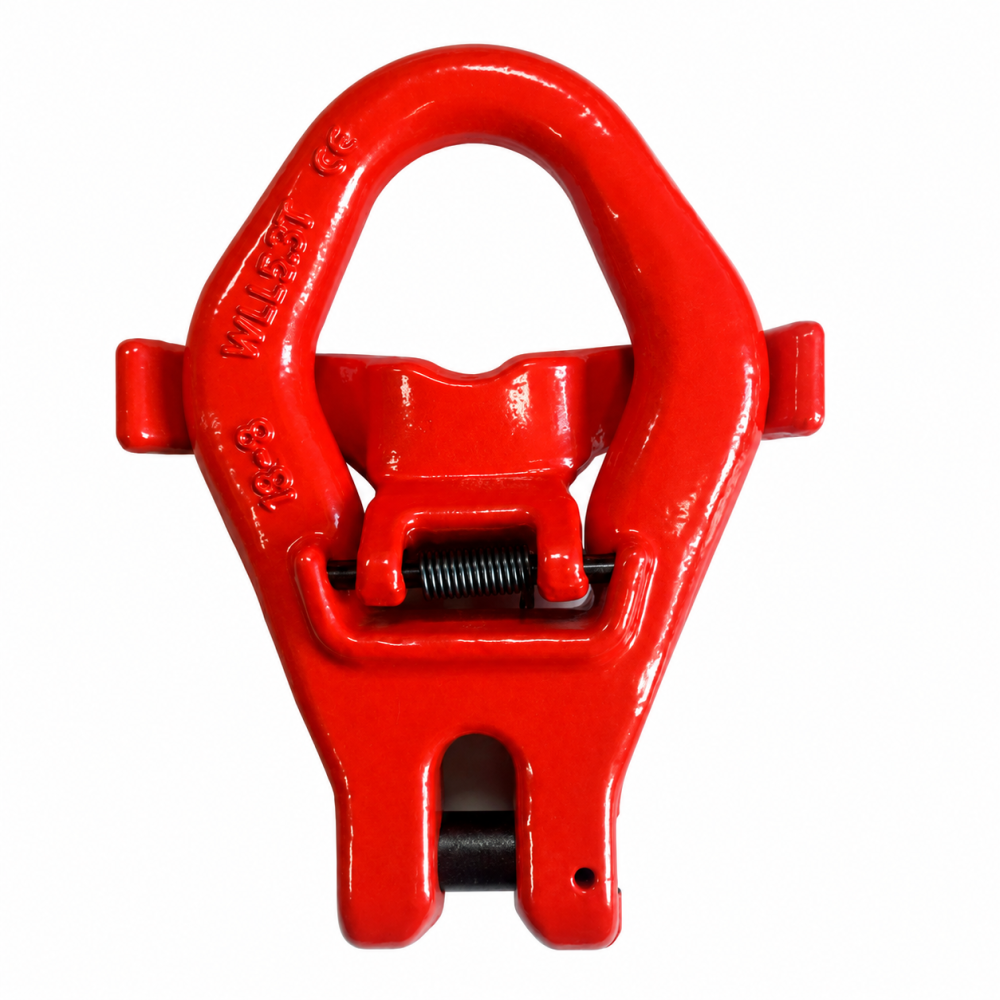

CNA 13-8 jest elementem osprzętu kontenerowego z ruchomą częścią zabezpieczającą i przyłączem sworzniowym. Fotografia oraz rysunek pokazują konstrukcję właściwego modelu.
Dobór wymaga porównania wymiarów z elementem współpracującym i potwierdzenia sposobu montażu. Sama nazwa kontenerowy nie oznacza zgodności z dowolnym kontenerem czy narożem.
DOR wynosi 5,3 t dla przedstawionego wykonania. MBL 208 kN jest minimalną siłą zrywającą, a nie obciążeniem dopuszczonym podczas pracy.
DANE KATALOGOWE CECHO

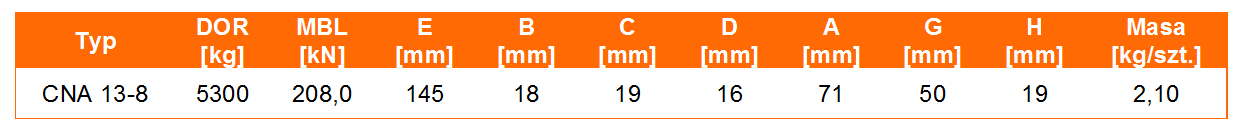

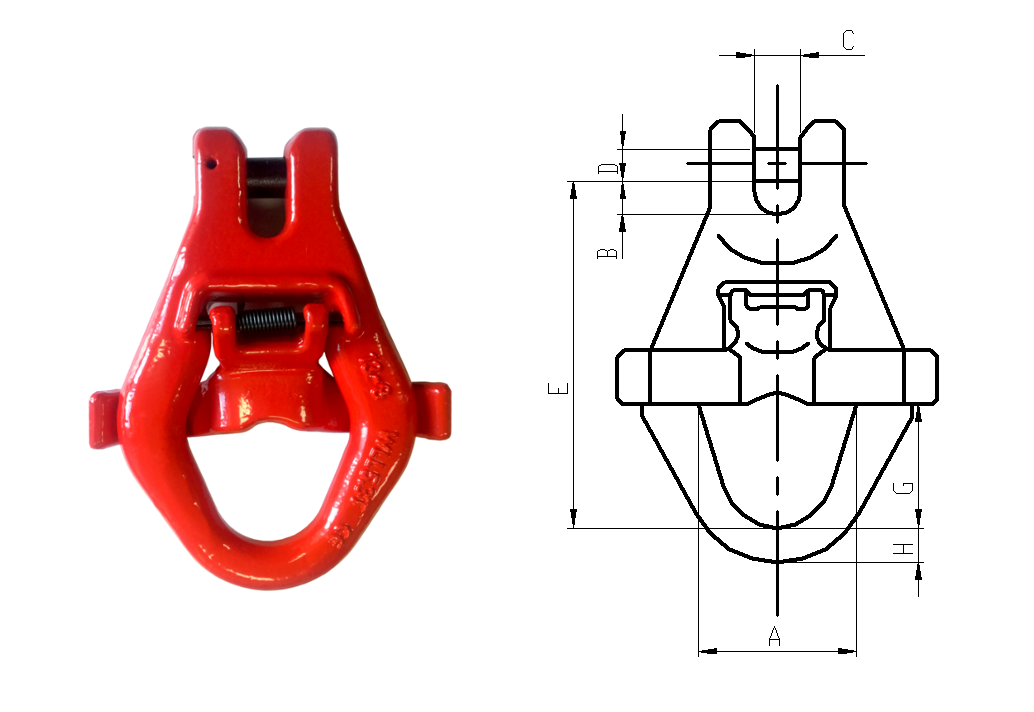

Rysunek wymiarowy i tabela CNA
Jedno wykonanie CNA 13-8. DOR podano w tonach, masa w kg/szt., wymiary w mm.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | MBL [kN] | E [mm] | B [mm] | C [mm] | D [mm] | A [mm] | G [mm] | H [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| CNA 13-8 | 5,3 | 208,0 | 145 | 18 | 19 | 16 | 71 | 50 | 19 | 2,10 |
DOR / WLL w tonach, wymiary w mm, masa w kg/szt. Tabela przedstawia wykonania katalogowe; dostępność i zgodność konkretnego elementu potwierdzamy przy doborze. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz CNA do rzeczywistego połączenia.
Dobór obejmuje element oraz cały układ zawiesia: połączenia, kąty i sposób obciążenia.
Wymiary przyłącza
Porównaj wymiary z rysunku CNA z przyłączem. Do oceny dołącz fotografie kontenera i elementu współpracującego.
Zabezpieczenie i kontrola
Montaż wykonuj według instrukcji właściwego wykonania. Sprawdź kompletność sworznia, działanie części ruchomych i ich zabezpieczeń.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Dane katalogowe CNA wskazują EN 1677-1. Przed zastosowaniem należy potwierdzić instrukcję, przeznaczenie i zgodność połączenia dla modelu CNA 13-8.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj korpus, sworzeń, sprężynę, części ruchome i oznaczenia. Element pęknięty, odkształcony lub z niesprawnym zabezpieczeniem wycofaj do oceny.
Zobacz zakres serwisu CECHO →PYTANIA O CNA
Co sprawdzić przed doborem?
Czy CNA pasuje do każdego kontenera?
Zgodność trzeba potwierdzić dla konkretnego przyłącza, sposobu montażu i warunków obciążenia.
Jakie DOR ma CNA 13-8?
Dane katalogowe wskazują 5,3 t. DOR całego układu podnoszenia należy ustalić dla jego konfiguracji.
Czy MBL 208 kN można przyjąć jako obciążenie pracy?
Nie. To parametr siły zrywającej. Do obciążenia roboczego odnosi się DOR 5,3 t.
Jakie informacje przesłać do wyceny?
Podaj CNA 13-8, rodzaj kontenera, wymagane DOR i układ punktów. Dołącz zdjęcia oraz wymiary przyłącza.
DOBÓR I KONTAKT Z CECHO
Dobierz gniazdo CNA z CECHO.
Podaj CNA 13-8, rodzaj kontenera, wymagane DOR i układ punktów. Dołącz zdjęcia oraz wymiary przyłącza.
Wyślij zapytanie o CNA →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
