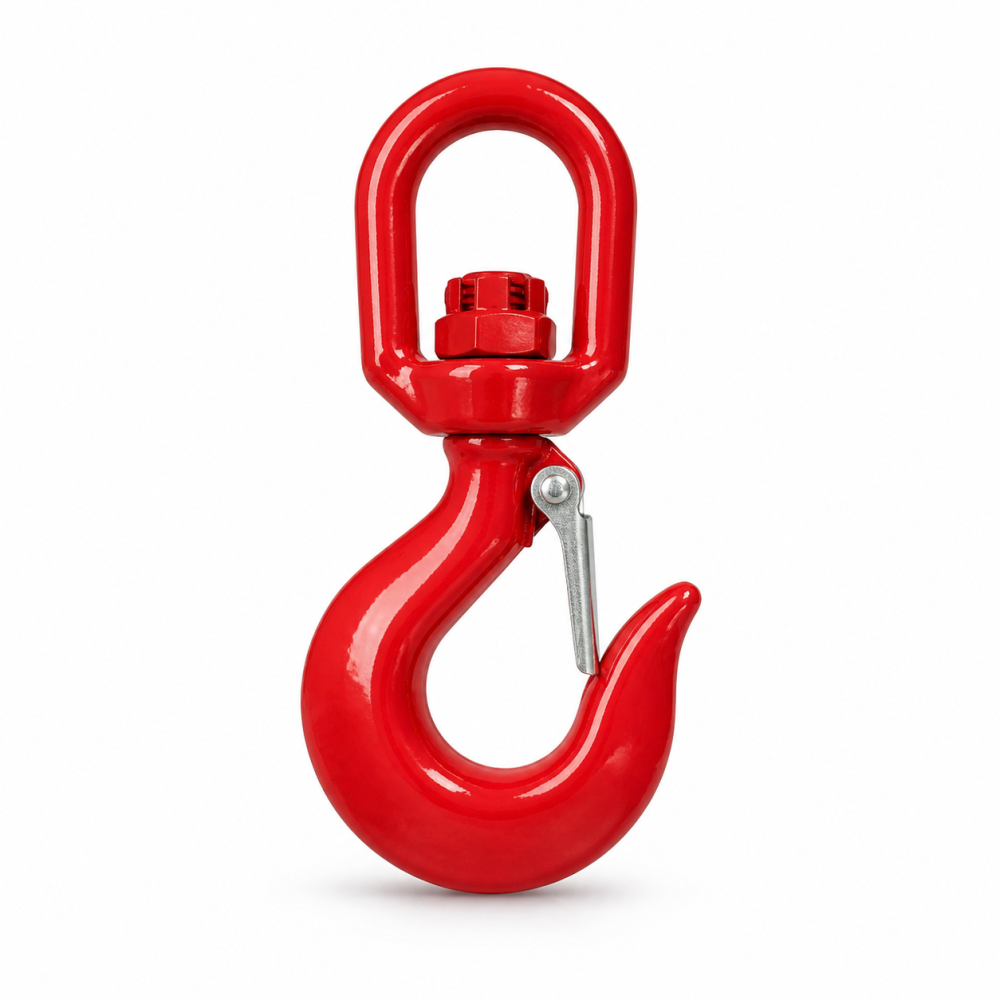

Hak obrotowy ślizgowy COZO
CECHO · OSPRZĘT DO ZAWIESI
HAK OBROTOWY ŚLIZGOWY · KLASA 8
Hak obrotowy ślizgowy COZO klasy 8 ze sprężynową zapadką. Ucho obrotowe służy do ustawienia przyłącza; tabelę doboru tworzy dziewięć wykonań o DOR 1,12–31,5 t.
1,12–31,5 tDopuszczalne obciążenie robocze9 wykonań w tabeli doboru
Potrzebujesz doboru haka COZO?
Podaj COZO, rozmiar, wymagane DOR, wymiary łącznika i zaczepu ładunku oraz warunki obrotu. Przy doborze zamiennika prześlij zdjęcie oznaczeń.
Zapytaj CECHO o COZO →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak COZO — najważniejsze informacje
KLASA 8Hak z zapadkąOsprzęt do zawiesi
OBRÓTPołączenie ślizgoweUstawienie przyłącza
DOBÓRUcho i gardzielWymiary B, C oraz G
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Hak z zapadką i ślizgowym przyłączem obrotowym.
COZO łączy hak z zapadką sprężynową oraz ucho z połączeniem obrotowym ślizgowym. Przyłącze dobierz do wymiarów ucha, a punkt zaczepienia ładunku do gardzieli i siodła haka.
Położenie haka ustaw przed obciążeniem. Dopuszczenie do obrotu podczas podnoszenia wymaga potwierdzenia dla konkretnego wykonania; nie należy utożsamiać połączenia ślizgowego z łożyskiem kulkowym.
Zapadka ogranicza przypadkowe wysunięcie zaczepu z gardzieli. Ciężar ma przenosić siodło korpusu, bez nacisku na zapadkę lub końcówkę haka.
Dobierz kompletne zawiesie łańcuchowe →DANE KATALOGOWE CECHO

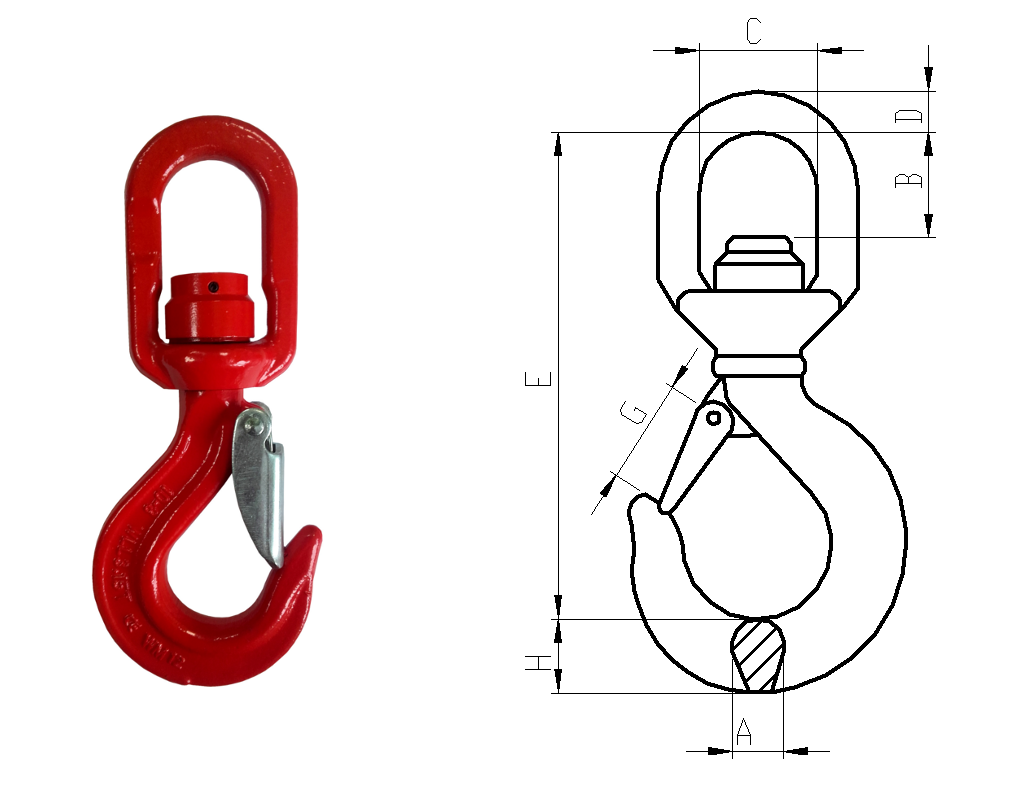

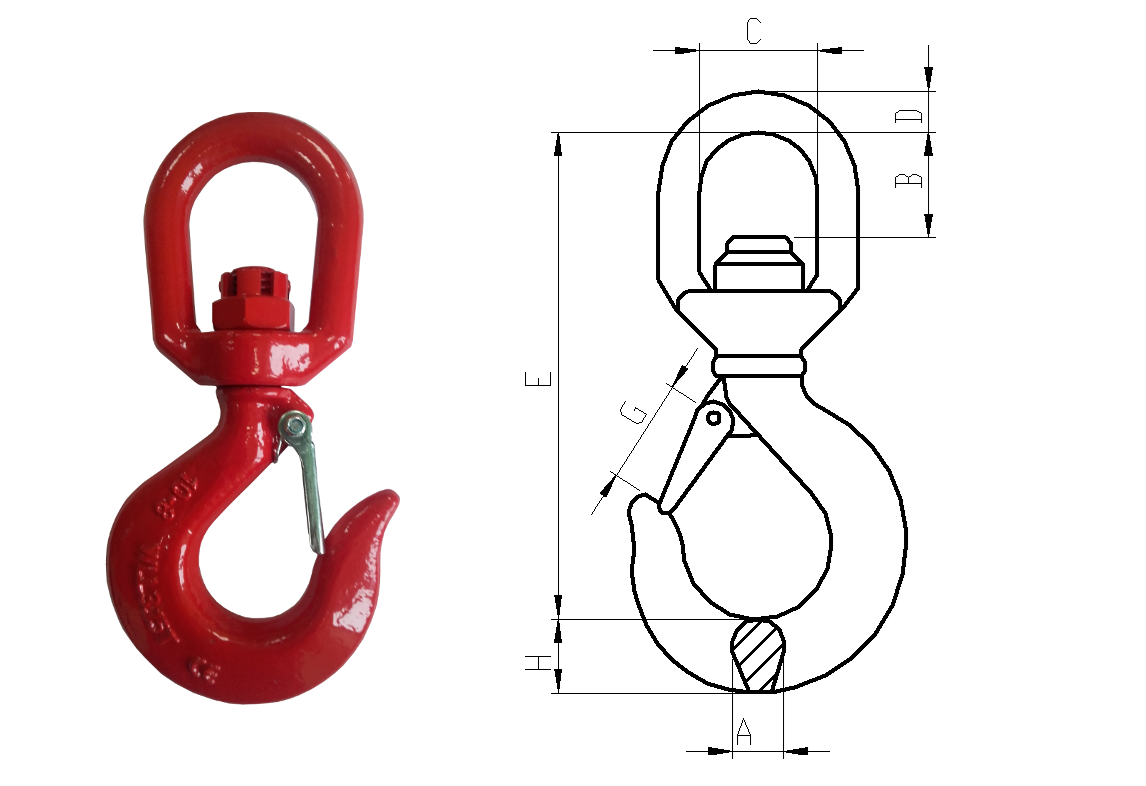

Rysunek wymiarowy i tabela COZO
Wykonania katalogowe od rozmiaru 6 do 32. Wymiary opisują ucho, gardziel i długość haka.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

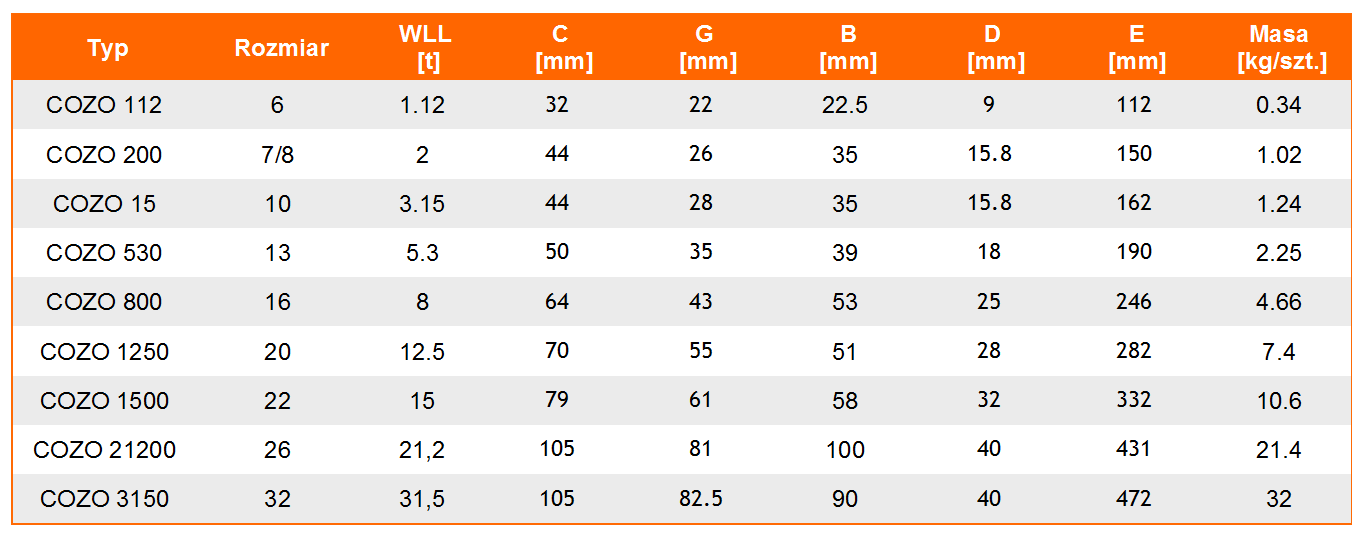

| Model | Rozmiar | DOR [t] | C [mm] | G [mm] | B [mm] | D [mm] | E [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| COZO | 6 | 1,12 | 32 | 22 | 22,5 | 9 | 112 | 0,34 |
| COZO | 7/8 | 2 | 44 | 26 | 35 | 15,8 | 150 | 1,02 |
| COZO | 10 | 3,15 | 44 | 28 | 35 | 15,8 | 162 | 1,24 |
| COZO | 13 | 5,3 | 50 | 35 | 39 | 18 | 190 | 2,25 |
| COZO | 16 | 8 | 64 | 43 | 53 | 25 | 246 | 4,66 |
| COZO | 20 | 12,5 | 70 | 55 | 51 | 28 | 282 | 7,4 |
| COZO | 22 | 15 | 79 | 61 | 58 | 32 | 332 | 10,6 |
| COZO | 26 | 21,2 | 105 | 81 | 100 | 40 | 431 | 21,4 |
| COZO | 32 | 31,5 | 105 | 82,5 | 90 | 40 | 472 | 32 |
DOR / WLL w tonach, wymiary w mm, masa w kg/szt. Tabela przedstawia wykonania katalogowe; dostępność i zgodność konkretnego elementu potwierdzamy przy doborze. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Sprawdź ucho, gardziel i warunki obrotu.
Dobór obejmuje element oraz cały układ zawiesia: połączenia, kąty i sposób obciążenia.
Geometria połączenia
Porównaj B i C z wymiarami łącznika, G z przyłączem ładunku oraz E z dostępną wysokością. Zapadka musi zamykać się bez dociskania przez zaczep.
Montaż i kontrola
Montaż i kontrolę wykonuj według instrukcji właściwego wyrobu. Sprawdź oznaczenia, zużycie, odkształcenia i zabezpieczenie połączenia.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Przy doborze potwierdzamy pełne oznaczenie, normę właściwą dla wykonania oraz wymagane dokumenty dostawy. Instrukcja użytkowania i dokumentacja konkretnego wyrobu określają warunki pracy oraz kryteria kontroli.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdź ucho obrotowe, zabezpieczenie połączenia, korpus i powrót zapadki. Nadmierne luzy, zacięcia lub uszkodzenia wymagają oceny technicznej przed dalszą pracą.
Zobacz zakres serwisu CECHO →PYTANIA O COZO
Co sprawdzić przed doborem?
Jak dobrać właściwe wykonanie?
Potrzebne są symbol i rozmiar elementu, wymagane DOR oraz wymiary współpracujących części. CECHO pomaga sprawdzić zgodność całego układu.
Czy COZO ma łożysko kulkowe?
COZO jest wykonaniem ślizgowym. W tej grupie odrębny model COZK jest opisany jako hak z łożyskiem kulkowym.
Czy zapadka może przenosić ciężar?
Nie. Zaczep musi opierać się w siodle korpusu haka. Zapadka powinna swobodnie domykać gardziel.
Jakie informacje przesłać do wyceny?
Podaj COZO, rozmiar, wymagane DOR, wymiary łącznika i zaczepu ładunku oraz warunki obrotu. Przy doborze zamiennika prześlij zdjęcie oznaczeń.
DOBÓR I KONTAKT Z CECHO
Dobierz hak COZO z CECHO.
Podaj COZO, rozmiar, wymagane DOR, wymiary łącznika i zaczepu ładunku oraz warunki obrotu. Przy doborze zamiennika prześlij zdjęcie oznaczeń.
Wyślij zapytanie o COZO →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
