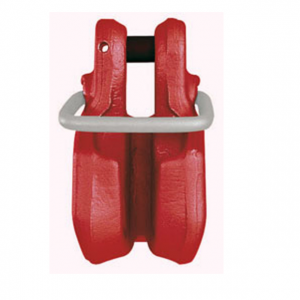

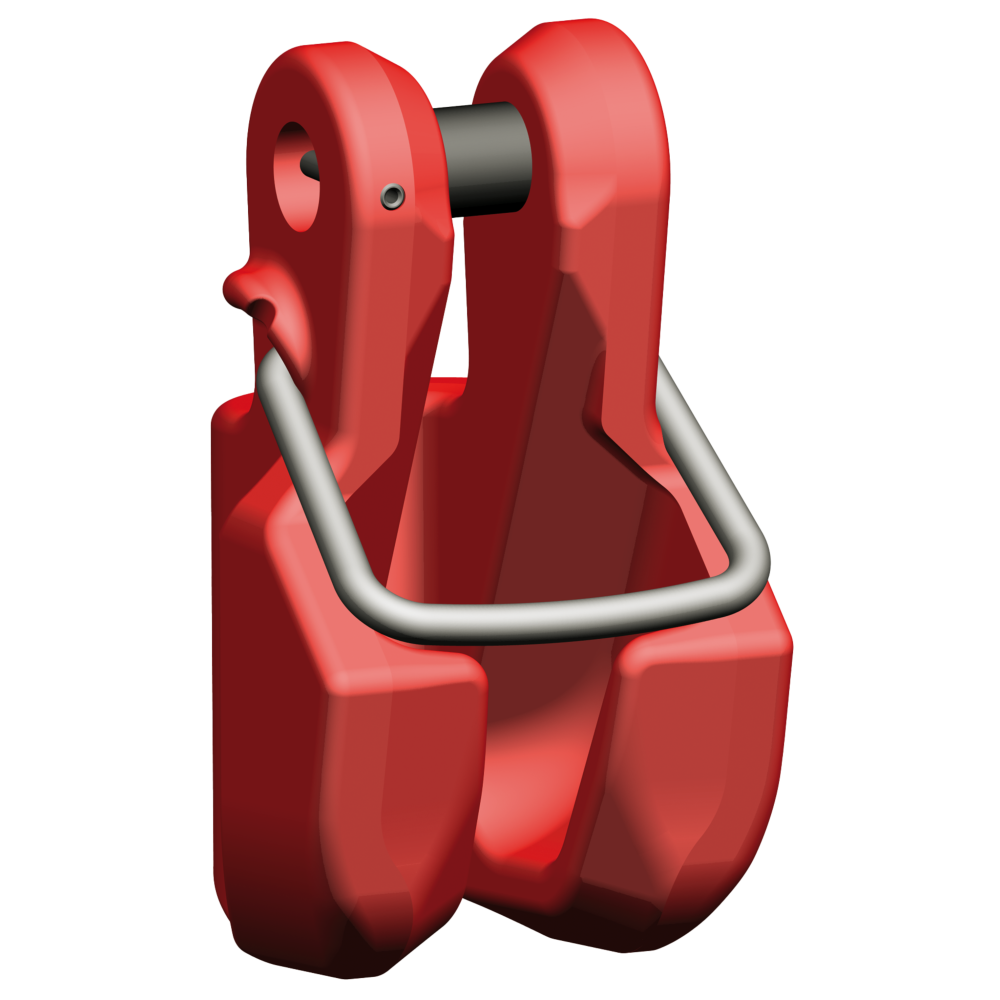

Złączka łańcuchowa widełkowa KVS
Producent: pewagDystrybucja i dobór: CECHO
PEWAG · ZŁĄCZKA WIDEŁKOWA KLASY 8
Złączka pewag KVS do skracania zawiesi łańcuchowych i formowania pętli, które nie powinny się zaciskać. DOR 1,12–5,3 t; dane mocowania LC podano osobno.
1,12–5,3 tDopuszczalne obciążenie robocze5 wykonań w tabeli producenta
Potrzebujesz doboru złączki KVS?
Podaj średnicę łańcucha i informację: podnoszenie czy mocowanie.
Zapytaj CECHO o KVS →Zadzwoń: +48 33 825 04 84- Opis produktu
Złączka pewag KVS — najważniejsze informacje
PEWAGKlasa 8Producent osprzętu
KONSTRUKCJASkracanie łańcuchaZabezpieczenie przed wypięciem
DOKUMENTACJAEN 1677-1Dobór do konkretnego zastosowania
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
SKRACANIE I FORMOWANIE PĘTLI
Pewne osadzenie ogniwa w złączce skracającej.
KVS łączy mocowanie widełkowe z gniazdem skracającym oraz zabezpieczeniem przed przypadkowym wypięciem łańcucha. Produkt wykonano według EN 1677-1 dla klasy 8.
Łańcuch musi prawidłowo osiąść w gnieździe, a zabezpieczenie dać się zamknąć. Producent wymaga obciążania wewnętrznego odcinka łańcucha. Przy połączeniu z łańcuchem klasy 10 nadal obowiązują ograniczenia osprzętu klasy 8.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

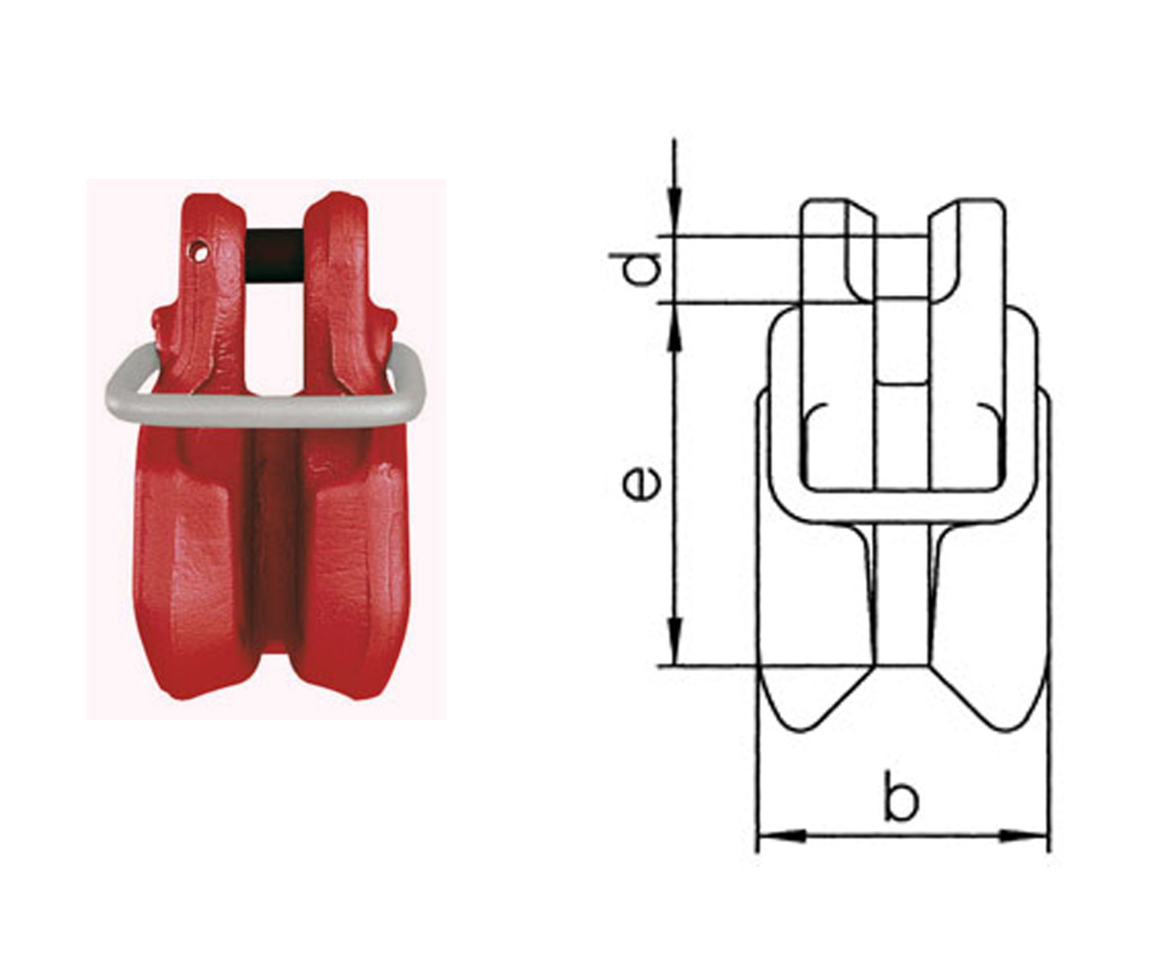

Rysunek wymiarowy i tabela KVS
DOR do podnoszenia pochodzi z katalogu pewag s.75, a LC do mocowania z aktualnej karty producenta. Są to odrębne parametry.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | LC [kN] | e [mm] | b [mm] | d [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|
| KVS 6 | 1,12 | — | 45 | 36 | 7,4 | 0,27 |
| KVS 7 | 1,5 | 30 | 58 | 44 | 9 | 0,50 |
| KVS 8 | 2 | 40 | 58 | 44 | 10 | 0,50 |
| KVS 10 | 3,15 | 63 | 70 | 55 | 12,5 | 0,80 |
| KVS 13 | 5,3 | 100 | 90 | 70 | 16 | 1,53 |
DOR (WLL) — obciążenie robocze do podnoszenia [t]; LC — zdolność mocowania [kN]. Masa w kg/szt., wymiary w mm. KVS 7 i KVS 13 są oznaczone w katalogu jako wycofywane — dostępność wymaga potwierdzenia. Źródło: karta producenta pewag KVS ↗.
DOBÓR Z DYSTRYBUTOREM
Dobór KVS do łańcucha
Prześlij wymagania pracy i oznaczenia współpracujących elementów. CECHO pomoże wybrać właściwe wykonanie.
Wymiary i połączenie
Dobierz rozmiar do średnicy i klasy łańcucha. Sprawdź sworzeń oraz prawidłowe osadzenie ogniwa.
Weryfikacja zestawu
Prześlij zdjęcie przebiegu łańcucha. Potwierdź działanie zabezpieczenia i właściwy kierunek siły.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja pewag określa dopuszczalne ułożenie łańcucha i pracę zabezpieczenia. Tabelę DOR znajdziesz w katalogu winner, w rozdziale osprzętu specjalnego klasy 8. Katalog pewag — DOR KVS, strona 75.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta KVS i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj gniazdo skracające, pałąk zabezpieczający i połączenie widełkowe. Pewag wskazuje sworzeń KBSW jako część zamienną — rozmiar dobiera się do oznaczenia złączki.
Zobacz zakres serwisu CECHO →PYTANIA O KVS
Co sprawdzić przed doborem?
Kto produkuje złączkę KVS?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy można pracować bez zabezpieczenia?
Nie. Producent wymaga sprawnego zabezpieczenia oraz prawidłowego osadzenia łańcucha.
Czy KVS zwiększa DOR łańcucha klasy 10?
Nie. Połączenie wymaga weryfikacji całego zestawu, z zachowaniem ograniczeń KVS klasy 8.
Jakie informacje przesłać do wyceny?
Podaj KVS, średnicę i klasę łańcucha, przeznaczenie, wymagany DOR lub LC i liczbę sztuk.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz złączkę KVS z CECHO.
Prześlij oznaczenia i zdjęcia łańcucha. Pomożemy dobrać KVS oraz sprawdzić układ skracania.
Wyślij zapytanie o KVS →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
