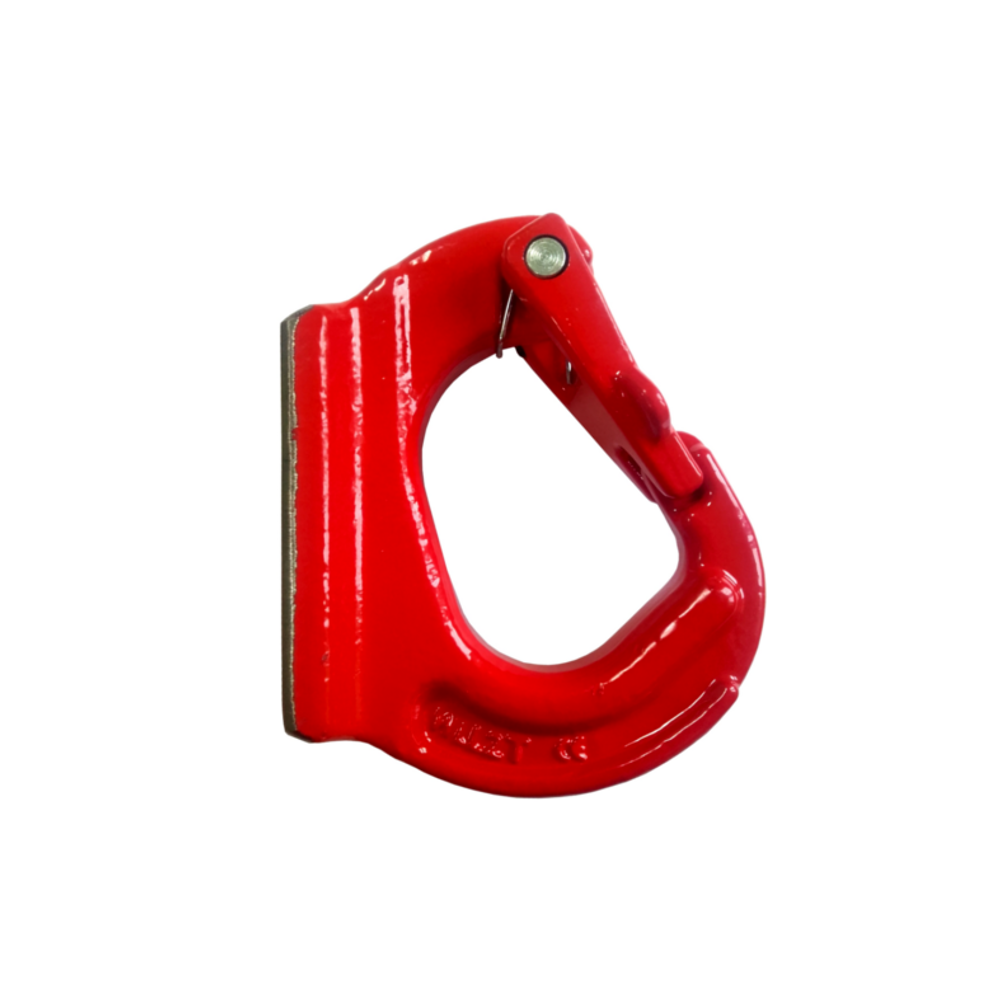

Hak do przyspawania CRB
CECHO · OSPRZĘT DO ZAWIESI
HAK DO PRZYSPAWANIA · KLASA 8
Hak CRB klasy 8 do przyspawania do odpowiednio dobranej konstrukcji stalowej. Pięć wykonań o DOR 2–10 t, ruchoma zapadka i szeroka powierzchnia montażowa.
2–10 tDopuszczalne obciążenie robocze5 wykonań w tabeli doboru
Potrzebujesz doboru haka CRB?
Podaj CRB, wymagane DOR, kierunek siły, rodzaj osprzętu oraz materiał i grubość konstrukcji. Dołącz zdjęcie miejsca montażu.
Zapytaj CECHO o CRB →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak CRB — najważniejsze informacje
KLASA 8Hak spawanyTrwały punkt zaczepowy
DOR W TABELI2–10 tPięć wykonań CRB
DANE KATALOGOWEEN 1677-1Dobór właściwego wykonania
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE

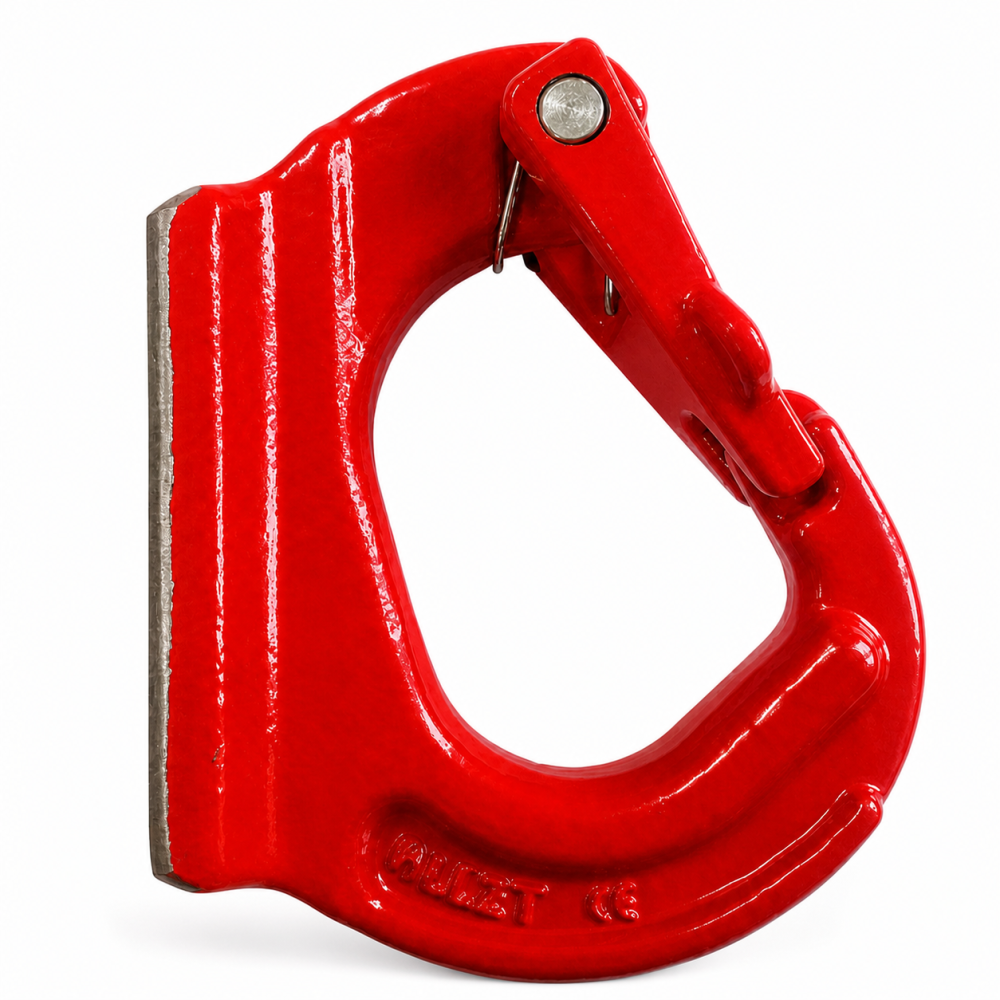

Punkt zaczepowy połączony z konstrukcją spoiną.
Hak CRB tworzy punkt do podpinania osprzętu po prawidłowym przyspawaniu do konstrukcji. Szeroka powierzchnia montażowa jest częścią przeznaczoną do wykonania połączenia spawanego.
Ruchoma zapadka zamyka gardziel haka. Przy doborze trzeba sprawdzić prześwit, podparcie zawiesia i możliwość swobodnego zamknięcia zapadki po podłączeniu osprzętu.
DOR haka nie określa samodzielnie nośności gotowego punktu. Należy uwzględnić materiał i grubość podłoża, technologię spawania, kierunek siły oraz całą konstrukcję.
DANE KATALOGOWE CECHO

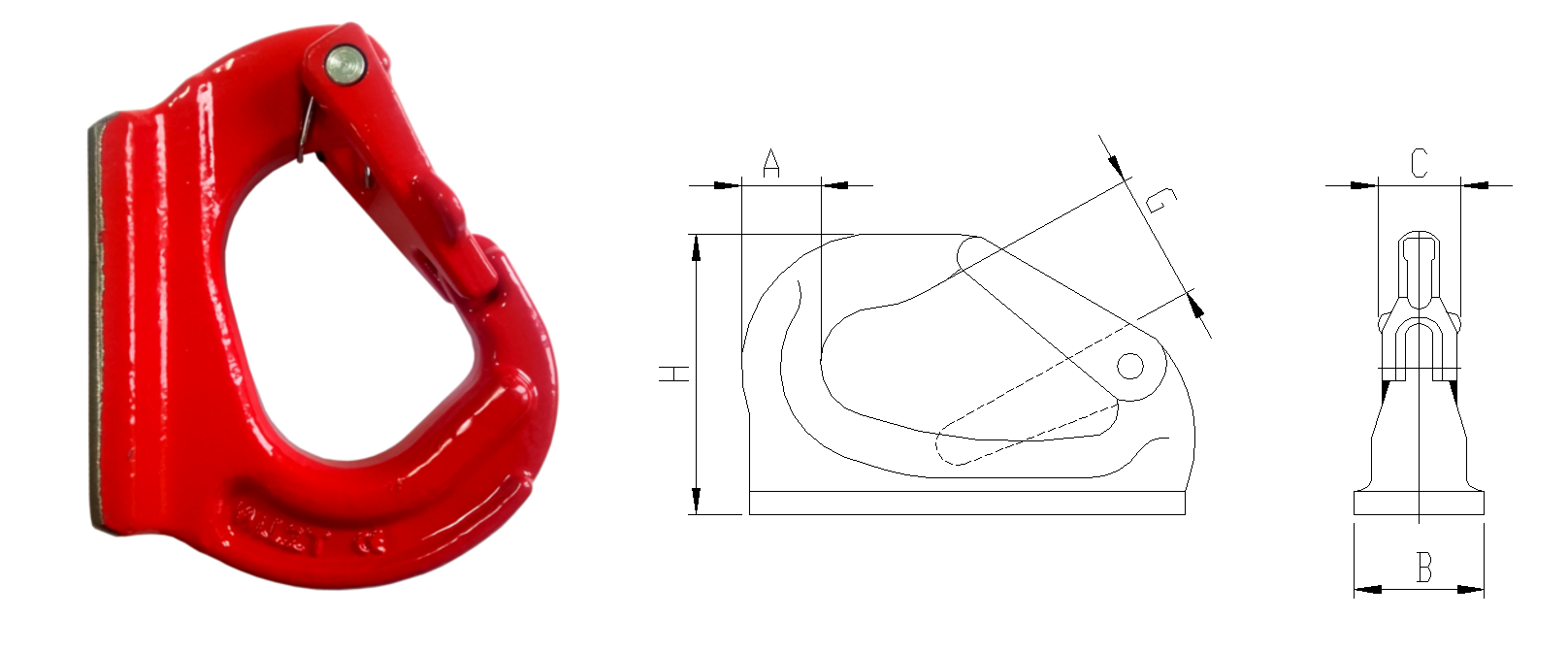

Rysunek wymiarowy i tabela CRB
Pięć wykonań o DOR 2, 3, 5, 8 i 10 t. Wymiary odnoszą się do oznaczeń na rysunku CRB.

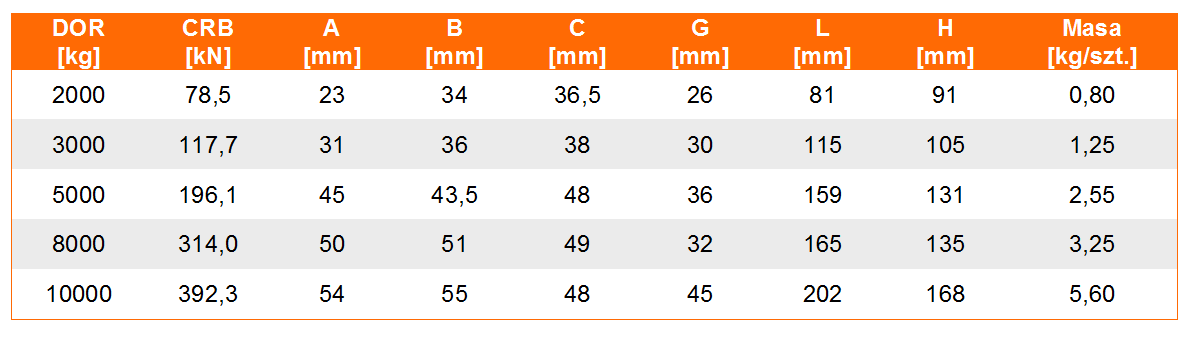

Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Wykonanie | DOR [t] | CRB [kN] | A [mm] | B [mm] | C [mm] | G [mm] | L [mm] | H [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| CRB 2 t | 2 | 78,5 | 23 | 34 | 36,5 | 26 | 81 | 91 | 0,80 |
| CRB 3 t | 3 | 117,7 | 31 | 36 | 38 | 30 | 115 | 105 | 1,25 |
| CRB 5 t | 5 | 196,1 | 45 | 43,5 | 48 | 36 | 159 | 131 | 2,55 |
| CRB 8 t | 8 | 314,0 | 50 | 51 | 49 | 32 | 165 | 135 | 3,25 |
| CRB 10 t | 10 | 392,3 | 54 | 55 | 48 | 45 | 202 | 168 | 5,60 |
DOR / WLL w tonach, wymiary w mm, masa w kg/szt. Tabela przedstawia wykonania katalogowe; dostępność i zgodność konkretnego elementu potwierdzamy przy doborze. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz CRB do konstrukcji i osprzętu.
Dobór obejmuje element oraz cały układ zawiesia: połączenia, kąty i sposób obciążenia.
Miejsce montażu
Przekaż materiał, grubość i wymiary konstrukcji. Porównaj gardziel oraz wymiary montażowe z planowanym osprzętem.
Spawanie i odbiór
Spawanie powierz wykwalifikowanemu personelowi według właściwej instrukcji i technologii. Przed dopuszczeniem sprawdź gotowe połączenie.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Dane katalogowe CRB wskazują EN 1677-1. Do montażu potrzebna jest instrukcja odpowiedniego wykonania oraz technologia spawania dopasowana do konstrukcji.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje korpus, zapadkę i jej mocowanie, spoinę oraz podłoże. Pęknięcie, odkształcenie lub nieprawidłowe zamknięcie wymaga wycofania punktu do oceny.
Zobacz zakres serwisu CECHO →PYTANIA O CRB
Co sprawdzić przed doborem?
Czy hak CRB jest gotowy do pracy bez montażu?
Wymaga prawidłowego przyspawania do odpowiedniej konstrukcji i sprawdzenia gotowego punktu.
Czy zapadka przenosi obciążenie?
Obciążenie powinno spoczywać we właściwym miejscu korpusu haka. Zapadka zabezpiecza gardziel i nie służy do podparcia ładunku.
Co oznacza kolumna CRB [kN]?
Zachowuje oznaczenie siły z tabeli katalogowej. Dopuszczalne obciążenie robocze odczytuj wyłącznie z osobnej kolumny DOR [t].
Jakie informacje przesłać do wyceny?
Podaj CRB, wymagane DOR, kierunek siły, rodzaj osprzętu oraz materiał i grubość konstrukcji. Dołącz zdjęcie miejsca montażu.
DOBÓR I KONTAKT Z CECHO
Dobierz hak CRB z CECHO.
Podaj CRB, wymagane DOR, kierunek siły, rodzaj osprzętu oraz materiał i grubość konstrukcji. Dołącz zdjęcie miejsca montażu.
Wyślij zapytanie o CRB →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
