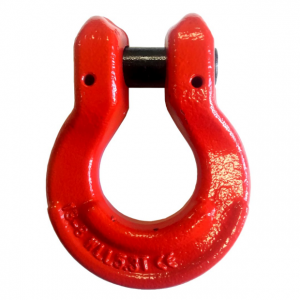

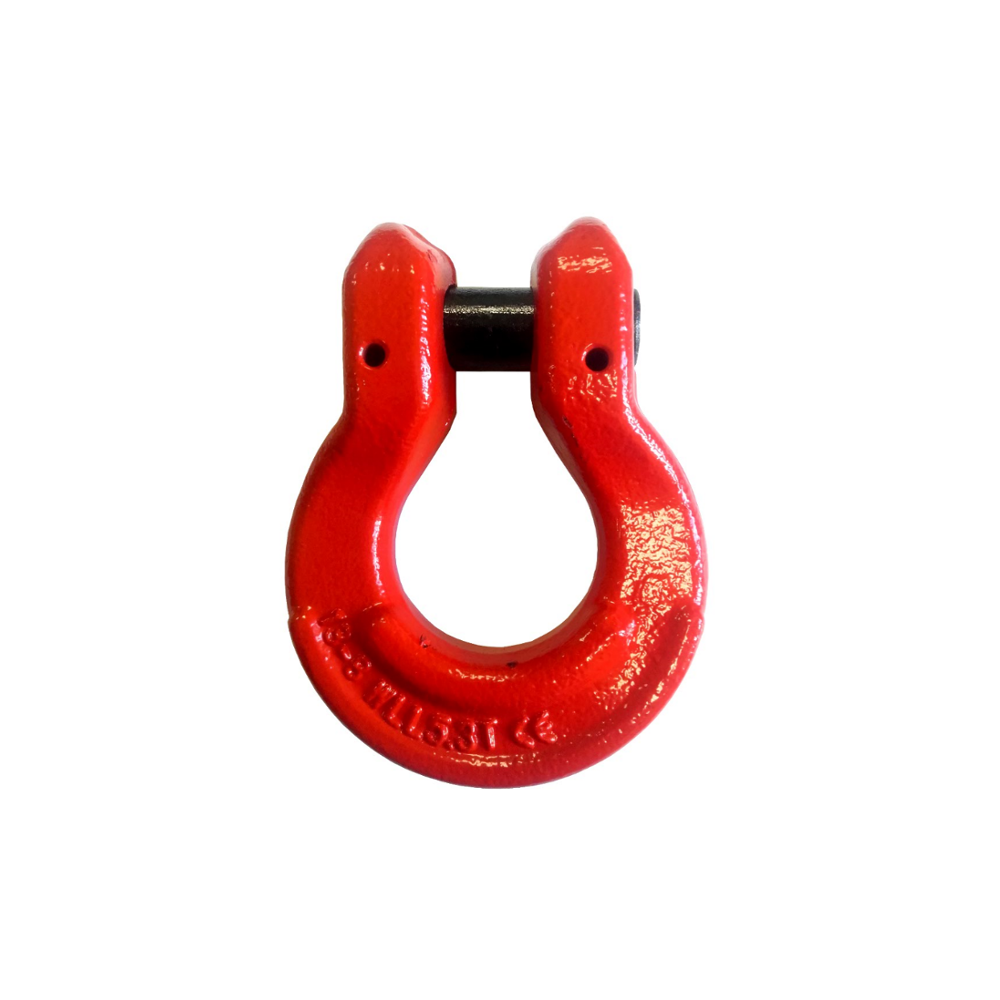

Złączka łańcuchowa omega FRC
FRC · ZŁĄCZKA OMEGA · KLASA 8
Połączenie łańcucha z dobranym ogniwem, hakiem z uchem lub kauszą. Korpus typu omega i sworzeń umożliwiają montaż bez spawania.
1,12–5,3 tDopuszczalne obciążenie robocze4 wykonania FRC w tabeli
Potrzebujesz doboru złączki FRC?
Podaj rozmiar łańcucha, wymagany DOR i rodzaj łączonych elementów. Pomożemy dobrać właściwą złączkę.
Zapytaj CECHO o FRC →Zadzwoń: +48 33 825 04 84- Opis produktu
Złączka omega FRC — najważniejsze informacje
OSPRZĘT ŁAŃCUCHOWYKlasa 8Stal stopowa, kuta
MONTAŻKorpus i sworzeńPołączenie bez spawania
NORMAPN-EN 1677-1Współczynnik bezpieczeństwa 4
WSPARCIE CECHODobór i serwisKontakt z technikiem →
POŁĄCZENIA ŁAŃCUCHOWE
Korpus omega. Montaż sworzniowy.
Złączka omega FRC łączy łańcuch z odpowiednio dopasowanymi elementami zawiesia, takimi jak ogniwa, haki z uchem i kausze. Szeroki korpus zapewnia przestrzeń na łączony element, a sworzeń zamyka połączenie.
Korpus wykonano ze stali stopowej klasy 8, kutej i poddanej obróbce cieplnej. Złączka jest oznakowana znakiem CE, dopuszczalnym obciążeniem roboczym i rozmiarem.
Dobór wymaga sprawdzenia rozmiaru łańcucha, DOR oraz wymiarów obu łączonych części. Nośność pojedynczej złączki nie jest automatycznie nośnością kompletnego zawiesia.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE
Rysunek wymiarowy i tabela FRC
Cztery wykonania FRC112, FRC200, FRC315 i FRC530. Dobierz rozmiar według łańcucha i geometrii połączenia.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Symbol CECHO | Rozmiar łańcucha [mm] | DOR [t] | A [mm] | B [mm] | Φ [mm] | H [mm] | L [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| FRC112 | 6 | 1,12 | 8 | 41 | 19 | 25 | 52 | 0,12 |
| FRC200 | 7/8 | 2 | 10 | 52 | 23 | 35 | 68,5 | 0,22 |
| FRC315 | 10 | 3,15 | 12,5 | 62 | 30 | 40,5 | 87 | 0,36 |
| FRC530 | 13 | 5,3 | 15 | 81 | 38 | 54 | 108 | 0,71 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Wymiary w mm, masa własna w kg/szt. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dopasuj FRC do łańcucha i osprzętu.
Przygotuj dane łączonych elementów i wymagane obciążenie robocze.
DOR całego układu
Nie przekraczaj DOR złączki. Uwzględnij nośność pozostałych części oraz konfigurację zawiesia. Element o większym DOR nie zwiększa nośności słabszego ogniwa układu.
Dopasowanie i zabezpieczenie
Przed montażem sprawdź wymiary sworznia i prześwitu korpusu. Skontroluj prawidłowe osadzenie i zabezpieczenie sworznia oraz swobodę ustawienia łączonych części.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem obejrzyj korpus, sworzeń i jego zabezpieczenie. Pęknięcia, odkształcenia, nadmierne zużycie lub niekompletne zabezpieczenie wymagają wycofania elementu z użytkowania i oceny technicznej. Dobór części oraz kontrolę połączenia uzgodnij z CECHO.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Do czego służy złączka omega FRC?
Do łączenia łańcucha z odpowiednio dobranymi ogniwami, hakami z uchem i kauszami. Połączenie sworzniowe umożliwia montaż bez spawania.
Jakie wykonania FRC są dostępne?
FRC112 do łańcucha 6 mm ma DOR 1,12 t; FRC200 do 7/8 mm — 2 t; FRC315 do 10 mm — 3,15 t; FRC530 do 13 mm — 5,3 t.
Czy sam DOR wystarczy do doboru?
Nie. Trzeba także sprawdzić rozmiar i klasę łańcucha, wymiary sworznia oraz przestrzeń potrzebną dla łączonych elementów.
Jakie informacje przesłać do wyceny?
Podaj oznaczenie FRC lub rozmiar łańcucha, wymagany DOR, rodzaj i wymiary łączonych elementów oraz potrzebną liczbę sztuk.
DOBÓR I KONTAKT Z CECHO
Dobierz złączkę FRC z CECHO.
Skontaktuj się z CECHO w sprawie doboru i wyceny złączki omega FRC. Prześlij rozmiar łańcucha, wymagany DOR i dane łączonych elementów.
Wyślij zapytanie o FRC →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
