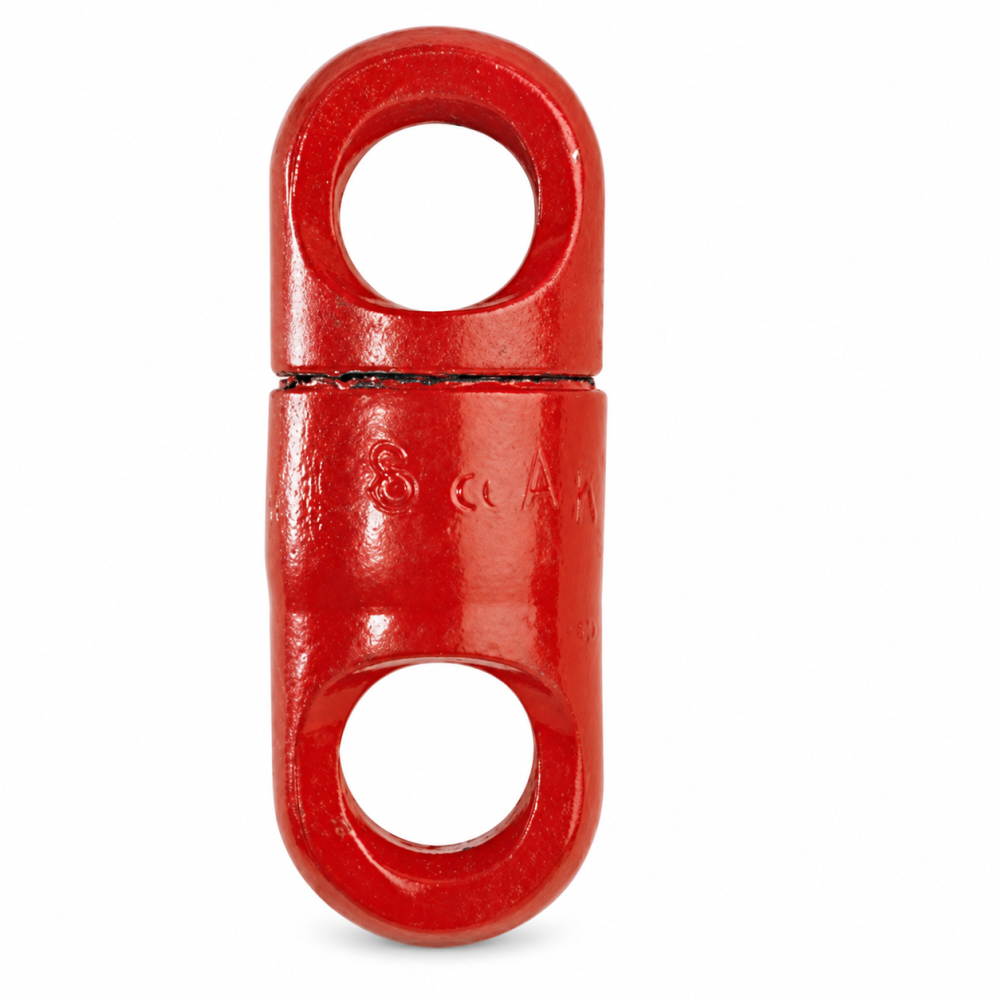

Krętlik DF
Producent: pewagDystrybucja i dobór: CECHO
PEWAG · KRĘTLIK KLASY 8
Krętlik pewag DF do układów wymagających obrotu pod obciążeniem. Cztery wykonania z DOR 1,12–5,3 t, wskazane w katalogu producenta jako dostępne na zapytanie.
1,12–5,3 tDopuszczalne obciążenie robocze4 wykonania w tabeli producenta
Potrzebujesz doboru krętlika DF?
Podaj DOR, wymiary połączeń i warunki obrotu.
Zapytaj CECHO o DF →Zadzwoń: +48 33 825 04 84- Opis produktu
Krętlik pewag DF — najważniejsze informacje
PEWAGKlasa 8Producent osprzętu
KONSTRUKCJAObrót pod obciążeniemKrętlik z dwoma uchami
DOKUMENTACJAStandard pewagDobór do konkretnego zastosowania
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
POZYCJONOWANIE ŁADUNKU
Obrót z zachowaniem osiowego prowadzenia siły.
DF jest specjalnym osprzętem klasy 8 umożliwiającym obrót pod obciążeniem. Dwa ucha pozwalają włączyć krętlik do odpowiednio dobranego układu połączeń.
Model wykonano według standardu fabrycznego pewag. Producent podaje maksymalną temperaturę pracy 130°C. Przed zamówieniem należy sprawdzić oznaczenie DF, ponieważ model DFW ma inną konstrukcję i parametry.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

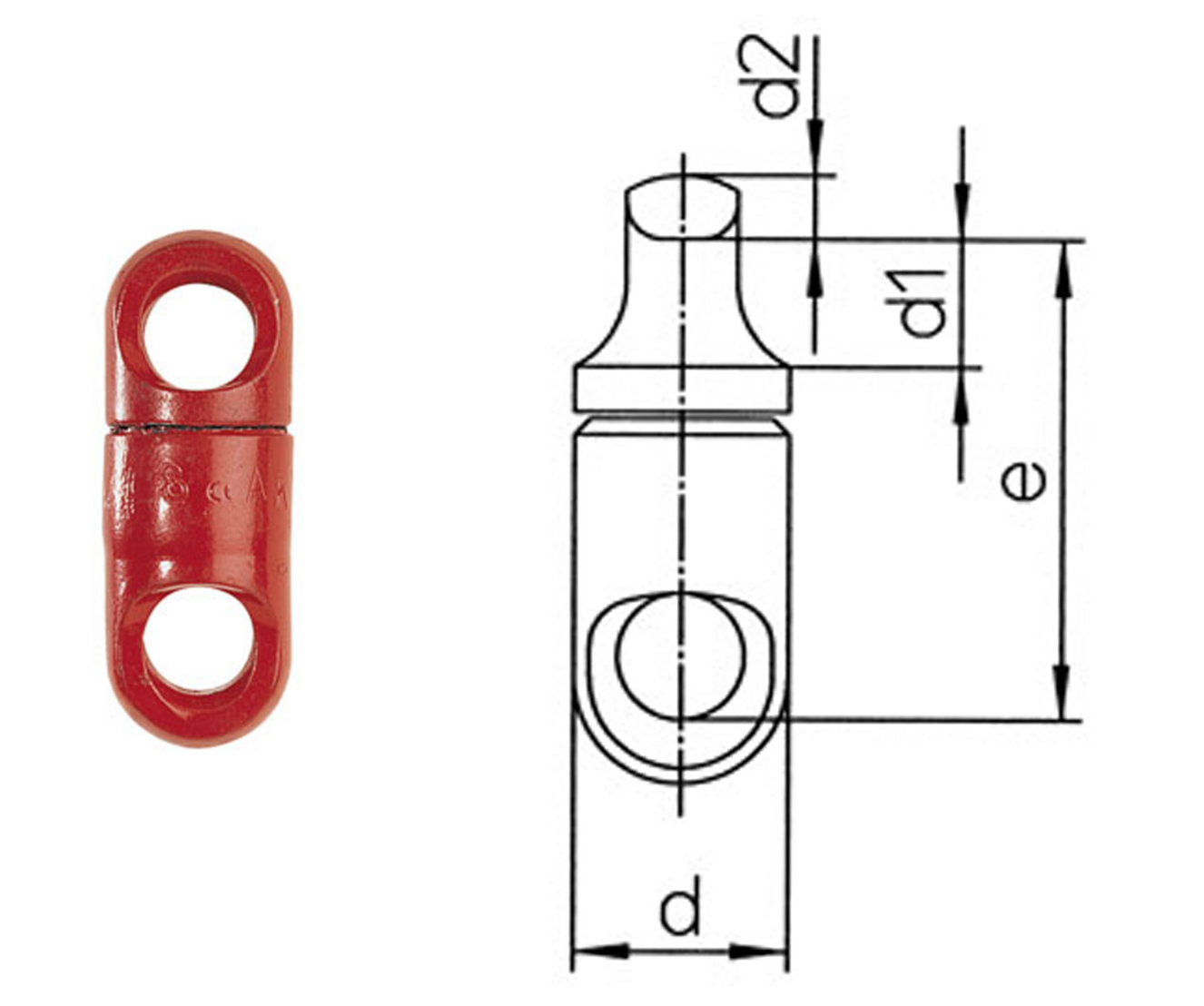

Rysunek wymiarowy i tabela DF
Dane katalogu pewag, strona 74. Wszystkie cztery rozmiary DF są oznaczone jako wykonania na zapytanie.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | d [mm] | d1 [mm] | d2 [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|
| DF 5/6 | 1,12 | 44 | 22 | 12 | 7 | 0,10 |
| DF 7/8 | 2 | 60 | 27 | 16 | 8 | 0,20 |
| DF 10 | 3,15 | 74 | 32 | 20 | 10 | 0,30 |
| DF 13 | 5,3 | 92 | 40 | 25 | 13 | 0,60 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag DF ↗.
DOBÓR Z DYSTRYBUTOREM
Dobór krętlika DF
Prześlij wymagania pracy i oznaczenia współpracujących elementów. CECHO pomoże wybrać właściwe wykonanie.
Wymiary i połączenie
Zmierz współpracujące łączniki i dostępną przestrzeń. Uwzględnij ucha oraz długość e.
Weryfikacja zestawu
Sprawdź temperaturę, kierunek obciążenia i identyfikację istniejącego osprzętu. Połączenia powinny umożliwiać prawidłową pracę krętlika.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog pewag opisuje DF jako osprzęt klasy 8 obracany pod obciążeniem. Instrukcję i zakres dokumentacji potwierdź dla konkretnej dostawy.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta DF i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem sprawdź identyfikację, zużycie i brak odkształceń. Elementy z pęknięciami lub uszkodzonym zabezpieczeniem wycofaj z pracy i przekaż do oceny.
Zobacz zakres serwisu CECHO →PYTANIA O DF
Co sprawdzić przed doborem?
Kto produkuje krętlik DF?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy DF może obracać się pod obciążeniem?
Tak, producent wskazuje taką możliwość. Krętlik musi pracować w odpowiednio dobranym układzie i zgodnie z instrukcją.
Czy DF i DFW są zamienne?
Nie należy zakładać zamienności. Trzeba porównać model, DOR, geometrię połączeń i warunki pracy.
Jakie informacje przesłać do wyceny?
Podaj oznaczenie DF, wymagany DOR, wymiary łączników, temperaturę i liczbę sztuk.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz krętlik DF z CECHO.
Wyślij oznaczenie krętlika oraz zdjęcie układu. Zweryfikujemy dobór i dostępność wykonania DF.
