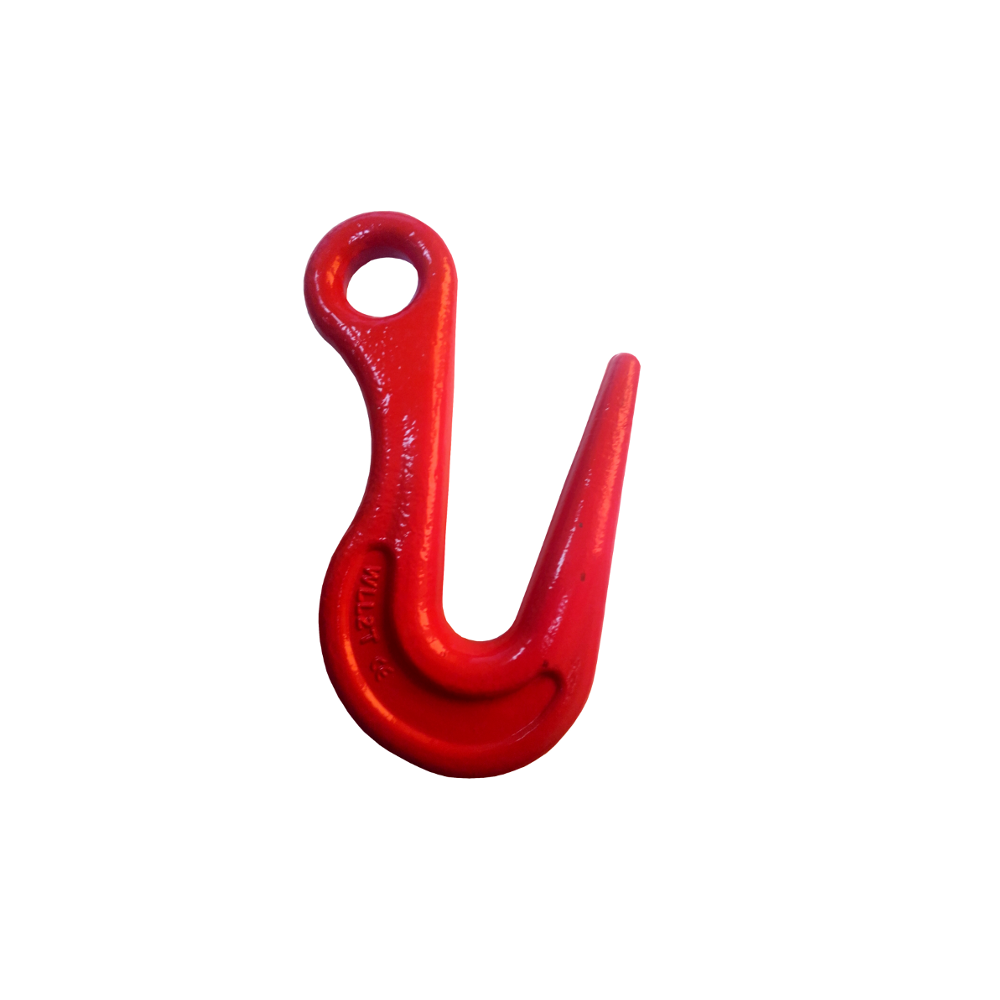

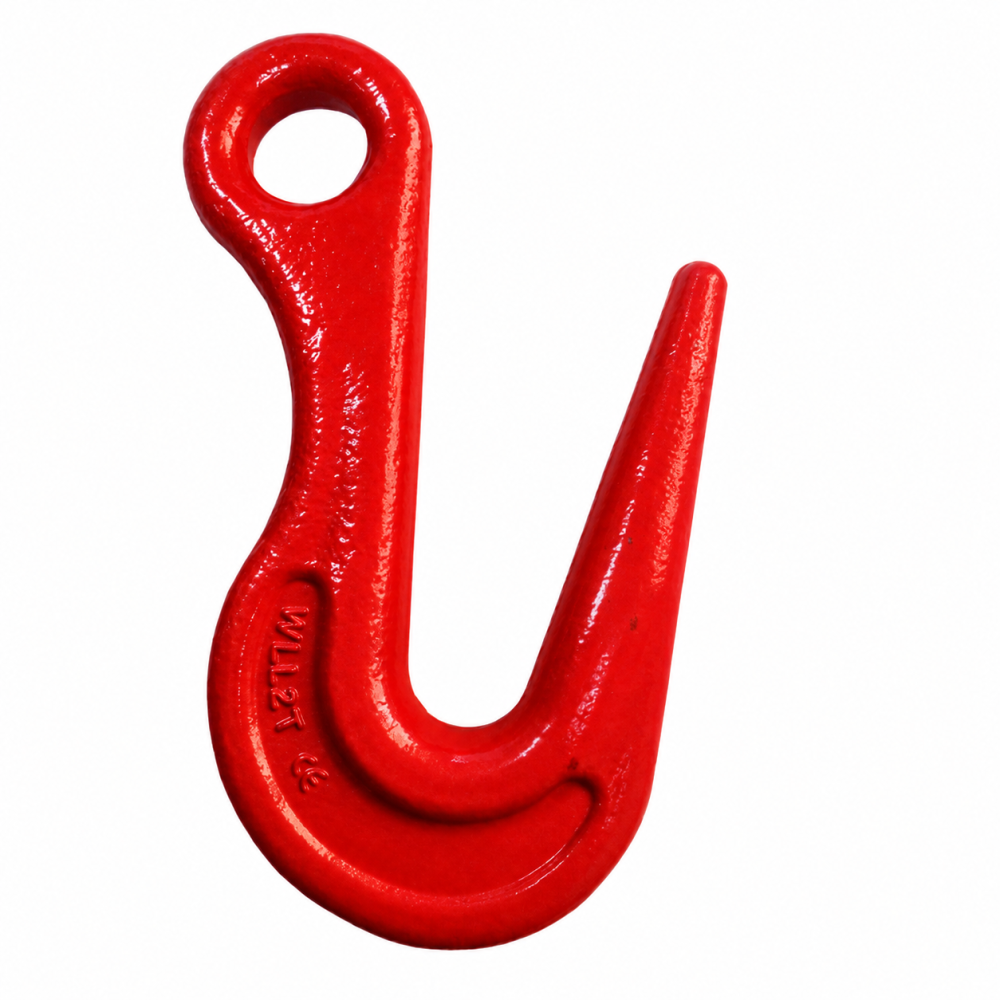

Hak sortowniczy SHAK
CECHO · OSPRZĘT DO ZAWIESI
HAK SORTOWNICZY · KLASA 8
Hak sortowniczy SHAK 8-8 klasy 8 z uchem i otwartą gardzielą. DOR 2 t; zastosowanie wymaga oceny sposobu zaczepienia oraz możliwości wypięcia ładunku.
2 tDopuszczalne obciążenie robocze1 wykonanie w tabeli doboru
Potrzebujesz doboru haka SHAK?
Podaj SHAK 8-8, masę ładunku, sposób zaczepienia i warunki pracy. Zdjęcie miejsca podłączenia ułatwi ocenę doboru.
Zapytaj CECHO o SHAK →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak SHAK — najważniejsze informacje
KLASA 8Hak sortowniczyOtwarte wykonanie z uchem
DOR W TABELI2 tModel SHAK 8-8
DANE KATALOGOWEEN 1677-1Dobór do zastosowania
WSPARCIE CECHODobór i kontrolaKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Otwarta gardziel do określonych prac sortowniczych.
SHAK ma wydłużony korpus, ucho przyłączeniowe i otwartą gardziel bez zapadki. Geometria umożliwia zaczepianie w miejscach odpowiadających kształtowi i wymiarom haka.
To wykonanie należy dobierać do konkretnej operacji i sposobu zabezpieczenia przed niezamierzonym wypięciem. Ocena zastosowania powinna uwzględniać zmiany napięcia zawiesia i położenia ładunku.
Tabela dotyczy modelu SHAK 8-8 o DOR 2 t. MBL 78,5 kN jest minimalną siłą zrywającą, a nie dopuszczalnym obciążeniem podczas pracy.
Dobierz kompletne zawiesie łańcuchowe →DANE KATALOGOWE CECHO

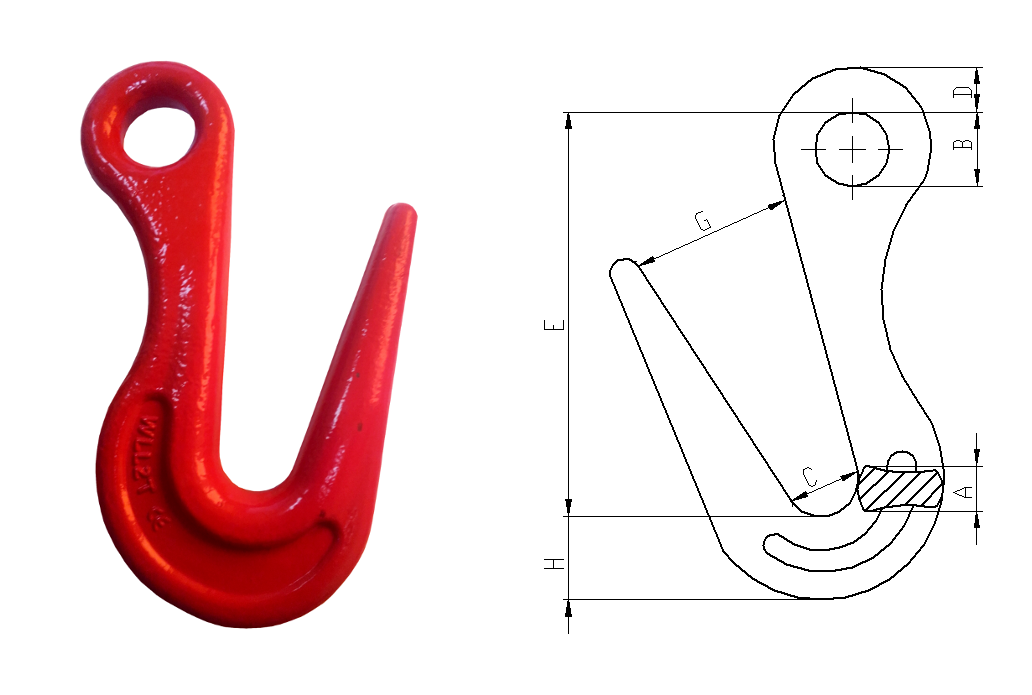

Rysunek wymiarowy i tabela SHAK
Jedno wykonanie SHAK 8-8 o DOR 2 t. Rysunek i tabela pokazują geometrię oraz masę haka.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

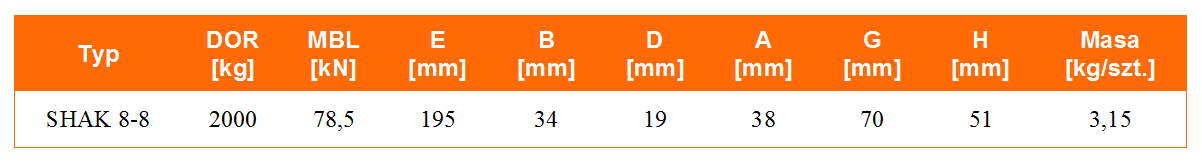

| Typ | DOR [t] | MBL [kN] | E [mm] | B [mm] | D [mm] | A [mm] | G [mm] | H [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| SHAK 8-8 | 2 | 78,5 | 195 | 34 | 19 | 38 | 70 | 51 | 3,15 |
DOR / WLL w tonach, wymiary w mm, masa w kg/szt. Tabela przedstawia wykonania katalogowe; dostępność i zgodność konkretnego elementu potwierdzamy przy doborze. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz SHAK do przebiegu operacji.
Dobór obejmuje element oraz cały układ zawiesia: połączenia, kąty i sposób obciążenia.
Sposób zaczepienia
Porównaj gardziel, ucho i wymiary korpusu z elementem ładunku. Siła powinna być przyłożona w prawidłowym miejscu haka.
Ocena zastosowania
Potwierdź dopuszczenie otwartego haka w danej operacji według instrukcji i oceny technicznej. Nie zastępuj nim automatycznie haka z zabezpieczeniem.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Dane katalogowe SHAK wskazują EN 1677-1. Zakres zastosowania i zasady użytkowania należy potwierdzić w instrukcji dostarczanego modelu SHAK 8-8.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj ucho, przekrój korpusu, gardziel i końcówkę haka. Pęknięcia, rozgięcie, odkształcenia i nadmierne zużycie wymagają wycofania do oceny.
Zobacz zakres serwisu CECHO →PYTANIA O SHAK
Co sprawdzić przed doborem?
Czy SHAK ma zapadkę?
Prezentowany model ma otwartą gardziel bez zapadki. Dobór wymaga oceny ryzyka niezamierzonego wypięcia.
Czy MBL oznacza udźwig roboczy?
Nie. DOR wynosi 2 t. MBL 78,5 kN jest parametrem siły zrywającej.
Czy wystarczy dobrać hak do masy ładunku?
Trzeba również sprawdzić geometrię zaczepienia, kierunek siły, układ zawiesia i przydatność otwartego haka do operacji.
Jakie informacje przesłać do wyceny?
Podaj SHAK 8-8, masę ładunku, sposób zaczepienia i warunki pracy. Zdjęcie miejsca podłączenia ułatwi ocenę doboru.
DOBÓR I KONTAKT Z CECHO
Dobierz hak SHAK z CECHO.
Podaj SHAK 8-8, masę ładunku, sposób zaczepienia i warunki pracy. Zdjęcie miejsca podłączenia ułatwi ocenę doboru.
Wyślij zapytanie o SHAK →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
