Napinacz łańcuchowy SRC
CECHO · DOBÓR OSPRZĘTU DO MOCOWANIA
SRC · MOCOWANIE ŁADUNKÓW · KLASA 8

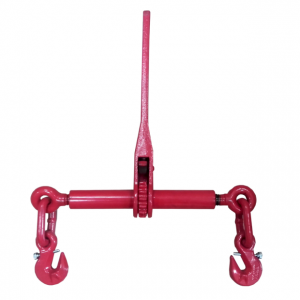

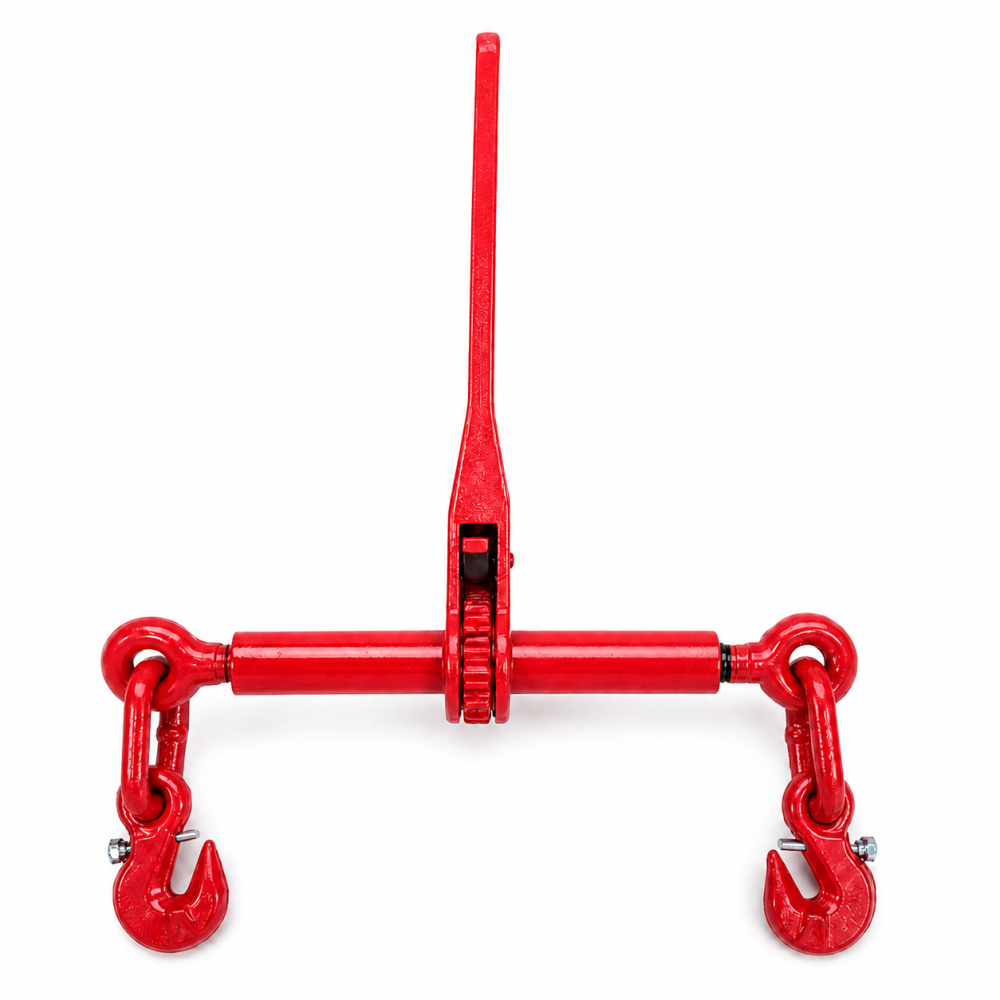

Napinacz łańcuchowy SRC klasy 8 do ręcznego napinania łańcuchów mocujących. Cztery wykonania dla łańcuchów 8–16 mm, o zdolności mocowania LC 40–160 kN.
40–160 kNZdolność mocowania LC4 wykonania w tabeli doboru
Potrzebujesz doboru napinacza SRC?
Podaj średnicę i klasę łańcucha, LC oraz dostępne miejsce pracy.
Zapytaj CECHO o SRC →Zadzwoń: +48 33 825 04 84- Opis produktu
Napinacz SRC — najważniejsze informacje
OSPRZĘT MOCUJĄCYKlasa 8Łańcuchy 8–16 mm
KONSTRUKCJAMechanizm zapadkowyZakończenia z hakami
DOKUMENTACJAPN-EN 12195-3Dobór do mocowania
WSPARCIE CECHODobór i ofertaKontakt z technikiem →
MOCOWANIE ŁADUNKÓW W TRANSPORCIE
Ręczne napinanie z regulacją mechanizmem zapadkowym.
SRC służy do zabezpieczania ładunków w transporcie. Mechanizm zapadkowy ułatwia regulację napięcia, a zakończenia z hakami pozwalają włączyć napinacz do dobranego zestawu łańcuchowego.
Dobór wymaga sprawdzenia rozmiaru łańcucha, LC i zakresu regulacji. Karta dotyczy napinacza SRC klasy 8; nie należy dobierać go na podstawie parametrów innych serii ani wykorzystywać do podnoszenia.
DANE KATALOGOWE CECHO

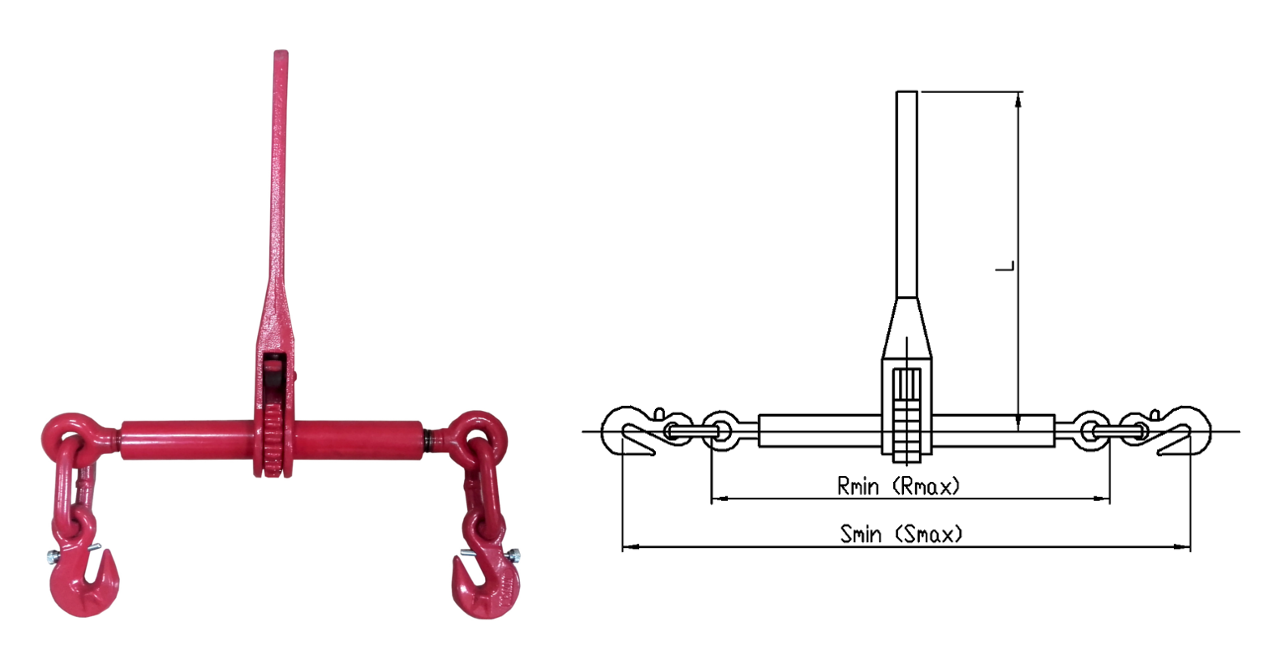

Rysunek wymiarowy i tabela SRC

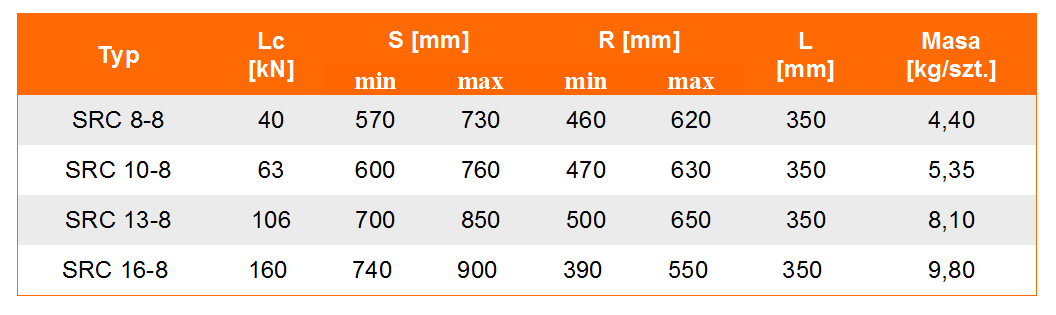

Dane katalogowe SRC: LC w kN, zakresy S i R oraz długość dźwigni L. Zachowano wszystkie cztery wykonania tabeli.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | LC [kN] | S min. [mm] | S max. [mm] | R min. [mm] | R max. [mm] | L [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| SRC 8-8 | 40 | 570 | 730 | 460 | 620 | 350 | 4,40 |
| SRC 10-8 | 63 | 600 | 760 | 470 | 630 | 350 | 5,35 |
| SRC 13-8 | 106 | 700 | 850 | 500 | 650 | 350 | 8,10 |
| SRC 16-8 | 160 | 740 | 900 | 390 | 550 | 350 | 9,80 |
LC — zdolność mocowania [kN], nie udźwig do podnoszenia. Wymiary w mm, masa własna w kg/szt. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobór napinacza SRC
Do doboru potrzebne są parametry łańcucha i sposób mocowania ładunku. Sama masa ładunku nie wystarcza.
Zakres regulacji
Porównaj minimalne i maksymalne wymiary S oraz R z miejscem mocowania. Zapewnij przestrzeń na pracę dźwigni L.
Kompletny układ mocujący
Uwzględnij sposób prowadzenia łańcuchów, kąty, punkty mocowania i warunki transportu. Parametry zestawu ogranicza najsłabszy element.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
SRC jest opisany w katalogu CECHO według PN-EN 12195-3. Instrukcję, oznakowanie i dokumenty właściwe dla zamawianego wykonania potwierdź przy doborze.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj gwinty, mechanizm napinania, zakończenia i czytelność oznakowania. Element z odkształceniem, pęknięciem lub niesprawnym mechanizmem wymaga wycofania z pracy i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA O SRC
Co sprawdzić przed doborem?
Do czego służy napinacz SRC?
Do napinania łańcuchów mocujących ładunki podczas transportu. Dobiera się go do średnicy i klasy łańcucha oraz wymaganego LC.
Czy napinaczem SRC można podnosić ładunki?
Nie. SRC w tej karcie jest przeznaczony do mocowania ładunków w transporcie.
Czy LC 40 kN określa masę ładunku?
Nie. Dobór mocowania zależy również od liczby i geometrii odciągów, tarcia, punktów mocujących i warunków transportu.
Jakie informacje przesłać do wyceny?
Podaj model napinacza, średnicę i klasę łańcucha, wymagane LC, sposób mocowania oraz liczbę sztuk.
DOBÓR I KONTAKT Z CECHO
Dobierz napinacz SRC z CECHO.
Wyślij rozmiar łańcucha oraz potrzebne LC i zakres regulacji. CECHO pomoże dobrać właściwy SRC.
Wyślij zapytanie o SRC →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
