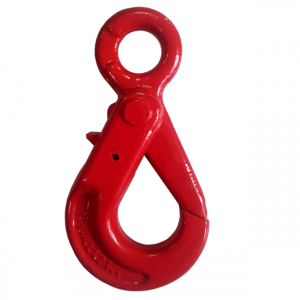

Hak bezpieczny z uchem CBO
OSPRZĘT DO ZAWIESI · DOBÓR DLA FIRM
Hak CBO ze stali klasy 8, z uchem do połączenia z osprzętem i mechanizmem samoczynnego zamykania. CECHO pomoże dobrać wykonanie do obciążenia oraz wymiarów połączenia.
1,12–31,5 tDopuszczalne obciążenie robocze
9 wykonań w tabeli technicznej
9 wykonań w tabeli technicznej
Dobierzmy hak do Twojego zawiesia.
Podaj obciążenie i wymiary łącznika lub prześlij zdjęcie obecnego rozwiązania.
Zapytaj o dobór haka →lub zadzwoń: +48 33 825 04 84- Opis produktu
Hak CBO — najważniejsze informacje
MATERIAŁStal klasy 8Wykończenie malowane proszkowo
KONSTRUKCJAUcho i blokadaSamoczynne zamykanie haka
DOKUMENTACJADeklaracja zgodnościŚwiadectwo jakości 2.1
WSPARCIE CECHODobór i serwisKontakt z technikiem →

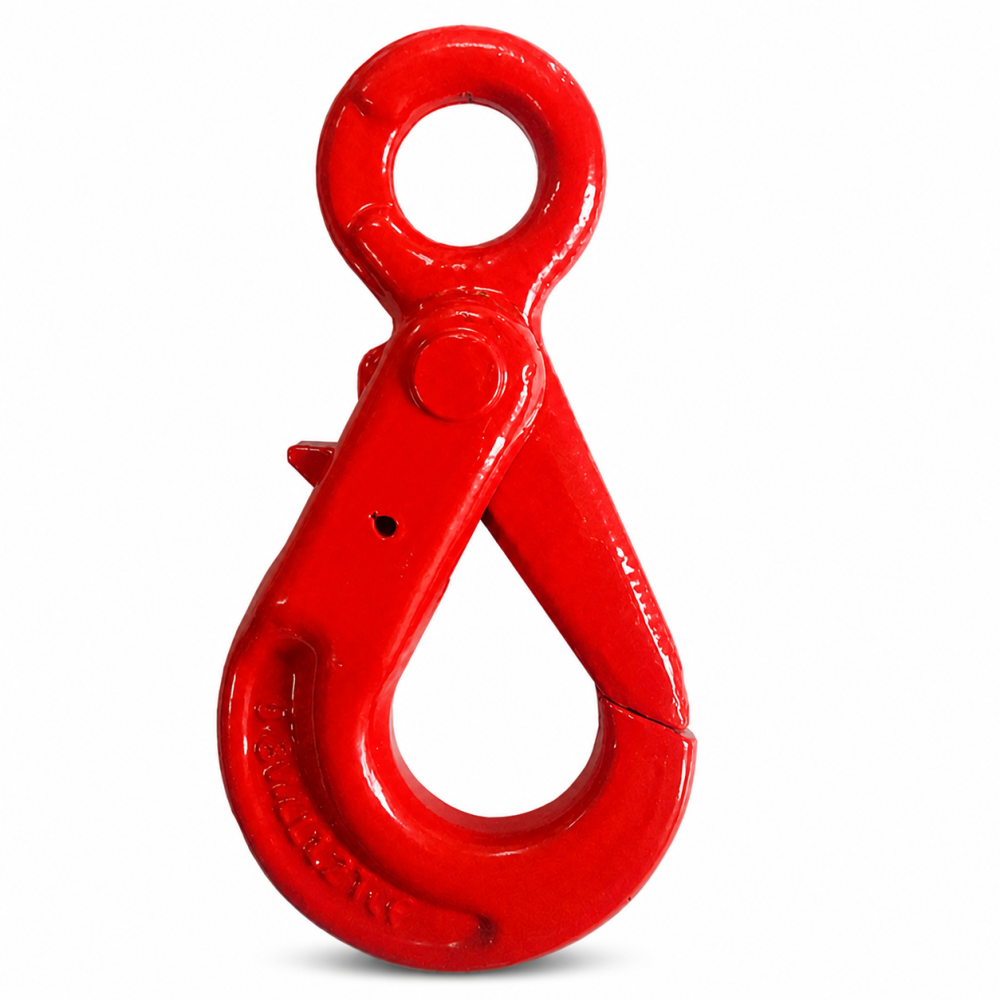

HAK Z UCHEM DO ZAWIESI
Samoczynne zamykanie. Dopasowane połączenie.
Hak bezpieczny CBO ze stali klasy 8 jest elementem zakończeniowym zawiesia. Ucho służy do połączenia z dobranym osprzętem, a mechanizm samoczynnego zamykania ogranicza ryzyko przypadkowego wypięcia zaczepionego elementu.
Przy kompletowaniu lub naprawie zawiesia sprawdź DOR, wymiary ucha i dopasowanie punktu zaczepienia. CECHO pomoże dobrać hak i element łączący do konkretnego układu.
Dobór kompletnego zawiesia łańcuchowego →PARAMETRY MODELU CBO
Rysunek wymiarowy i tabela CBO
Znajdź wykonanie w tabeli i porównaj wymiary z elementem łączącym. Litery E, H, B i D odnoszą się do oryginalnego rysunku.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | Rozmiar | DOR [t] | E [mm] | H [mm] | B [mm] | D [mm] |
|---|---|---|---|---|---|---|
| CBO 112 | 6 | 1.12 | 110.5 | 19.5 | 22 | 10 |
| CBO 200 | 7/8 | 2 | 136 | 24 | 25 | 12 |
| CBO 315 | 10 | 3.15 | 171 | 28.5 | 32 | 15 |
| CBO 530 | 13 | 5.3 | 208.5 | 40 | 40.5 | 19.5 |
| CBO 800 | 16 | 8 | 257.5 | 50.5 | 56 | 22 |
| CBO 1250 | 20 | 12.5 | 275 | 55 | 64.5 | 27 |
| CBO 1500 | 22 | 15 | 320 | 67 | 70 | 30 |
| CBO 21210 | 26 | 21,2 | 363 | 75 | 80 | 34 |
| CBO 31500 | 32 | 31,5 | 472 | 97 | 105 | 45 |
DOR = dopuszczalne obciążenie robocze. Wymiary i oznaczenia według tabeli CECHO. Parametry pojedynczego haka nie określają automatycznie DOR całego zawiesia. Wymiary A, G i W zaznaczono na rysunku; tabela źródłowa nie podaje ich wartości.
POMOC W DOBORZE
Przekaż parametry swojego układu.
Dobierzemy pojedynczy hak lub komplet osprzętu do nowego zawiesia. Możesz rozpocząć od zdjęcia i oznaczeń obecnego rozwiązania.
Rozmiar połączenia
Prześlij wymiary łącznika i punktu zaczepienia. Sprawdź miejsce potrzebne do pracy mechanizmu zamykającego.
Warunki pracy
Opisz sposób użytkowania i środowisko pracy. Szczególne wymagania, w tym temperaturę, uzgodnimy dla właściwego wykonania.
DOKUMENTY I IDENTYFIKACJA
Dokumentacja dostarczanego haka.
Wraz z hakiem CBO dostarczamy deklarację zgodności oraz świadectwo jakości 2.1. Oznaczenia na wyrobie obejmują CE, DOR i rozmiar.
PN-EN 1677-3 — wymagania dla kutych stalowych haków samoblokujących klasy 8. Zakres normy obejmuje DOR do 21,2 t. Dla wykonania 31,5 t wymagania określa dokumentacja dostarczanego wyrobu.
Wymagania dotyczące użytkowania i kontroli sprawdź w dokumentacji przypisanej do dostarczanego wykonania.
KONTROLA I WYMIANA CZĘŚCI
Porozmawiaj z technikiem.
Potrzebujesz oceny zużycia haka lub pomocy w doborze części mechanizmu? Prześlij oznaczenia i zdjęcia. Zakres serwisu ustalimy indywidualnie.
Zestaw naprawczy mechanizmu CBW i CBO →PYTANIA O DOBÓR
Co warto sprawdzić przed wyborem?
Do czego służy hak bezpieczny CBO?
CBO jest hakiem z uchem ze stali klasy 8, stosowanym jako element zakończeniowy zawiesia. Ma mechanizm samoczynnego zamykania i wymaga dopasowania do pozostałego osprzętu.
Jakie wykonania obejmuje tabela?
Tabela CECHO obejmuje dziewięć wykonań o DOR od 1,12 do 31,5 t. Wymiary połączenia należy odczytać z wiersza wybranego wykonania.
Czy można dobrać hak tylko według DOR?
Dobór obejmuje również wymiary ucha, łącznika i punktu zaczepienia oraz sposób podwieszenia ładunku. Prześlij parametry lub zdjęcie, a pomożemy ustalić właściwe wykonanie.
Jakie dokumenty są dołączane do CBO?
Deklaracja zgodności oraz świadectwo jakości 2.1, przypisane do dostarczanego produktu.
Czy można wymienić mechanizm zabezpieczający?
W ofercie CECHO jest zestaw naprawczy CBW i CBO. Jego zgodność trzeba potwierdzić dla rozmiaru i wykonania posiadanego haka; prześlij zdjęcie i oznaczenia do kontaktu technicznego.
DOBÓR DLA TWOJEJ FIRMY
Dobierz hak CBO do zawiesia.
Przekaż obciążenie, wymiary połączenia i warunki pracy. Przygotujemy propozycję właściwego wykonania oraz ofertę.
Wyślij zapytanie o CBO →
Zdjęcia, rysunki i listę osprzętu możesz przesłać e-mailem.
