Zestaw naprawczy haka bezpiecznego CBW i CBO
CECHO · DOBÓR CZĘŚCI DO HAKÓW
ZESTAW NAPRAWCZY HAKA BEZPIECZNEGO
Zestaw naprawczy mechanizmu zabezpieczającego do zgodnych haków bezpiecznych CBW i CBO. Dobierz część do pełnego oznaczenia, rozmiaru oraz wykonania posiadanego haka.
5 rozmiarówRozmiary zestawu w tabeli doboru5 wykonań w tabeli doboru
Potrzebujesz doboru zestawu do haków CBW i CBO?
Prześlij symbol i rozmiar haka CBW lub CBO, zdjęcie oznaczeń oraz mechanizmu. Jeśli możesz, podaj wymiary dotychczasowych części.
Zapytaj CECHO o CBW i CBO →Zadzwoń: +48 33 825 04 84- Opis produktu
Zestaw do haków CBW i CBO — najważniejsze informacje
ZASTOSOWANIECBW i CBOHaki bezpieczne
ZAWARTOŚĆElement ryglującySprężyna i kołek
DOBÓRRozmiar 6–16Weryfikacja geometrii
WSPARCIE CECHOCzęści i serwisKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Wymiana mechanizmu w sprawnym korpusie haka.

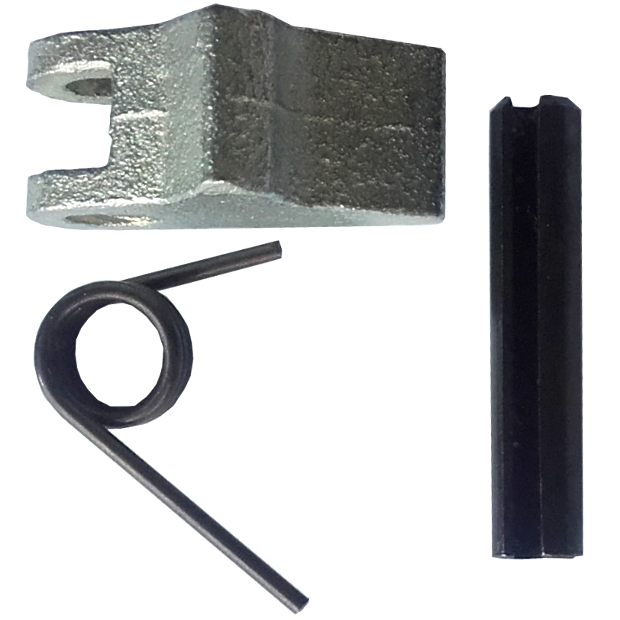

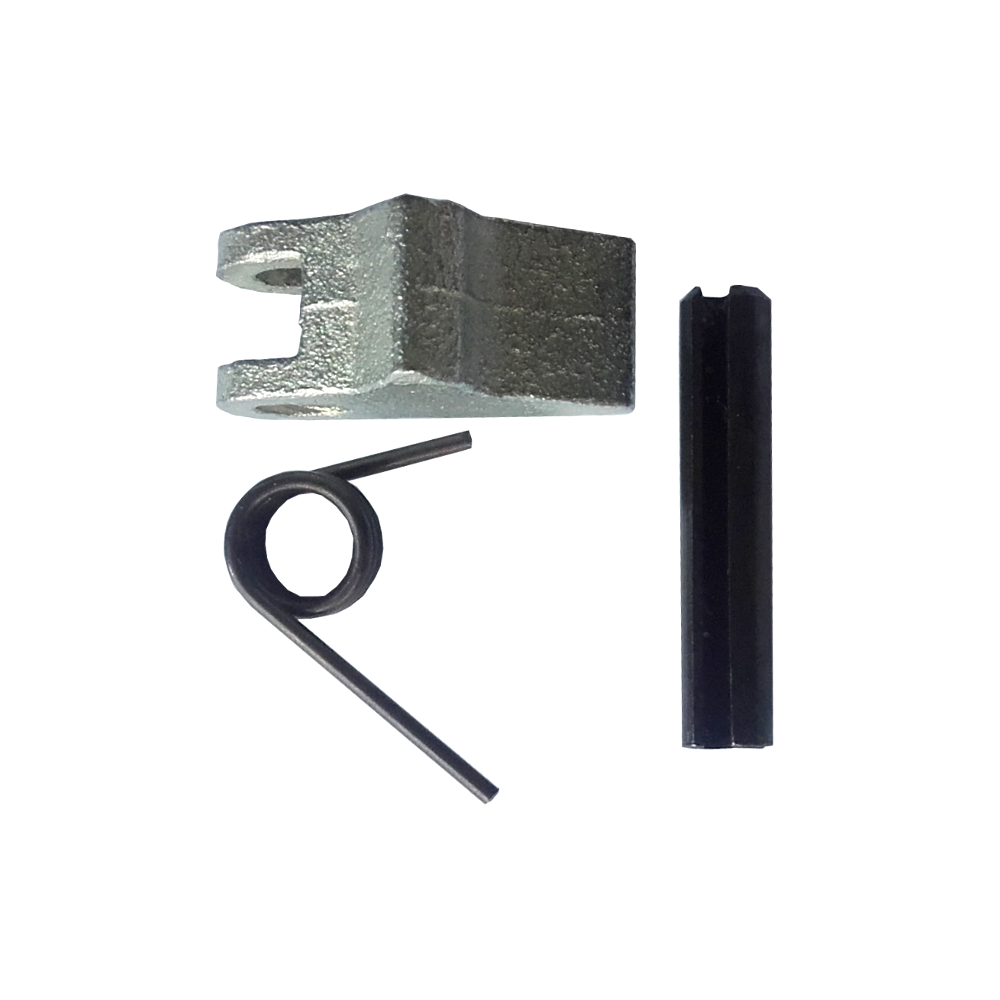

Zestaw obejmuje element ryglujący, sprężynę i kołek do właściwego wykonania haka CBW lub CBO. Poszczególne części muszą pasować do gniazda, otworów i mechanizmu zamknięcia.
Zestaw jest częścią serwisową, bez samodzielnego DOR. Obciążenie robocze określa dokumentacja kompletnego haka; wymiana mechanizmu nie zwiększa jego nośności.
Przed montażem należy ocenić również korpus i szczękę haka. Nowy mechanizm nie usuwa zużycia, odkształceń ani uszkodzeń pozostałych elementów.
Dobierz kompletne zawiesie łańcuchowe →DANE KATALOGOWE CECHO

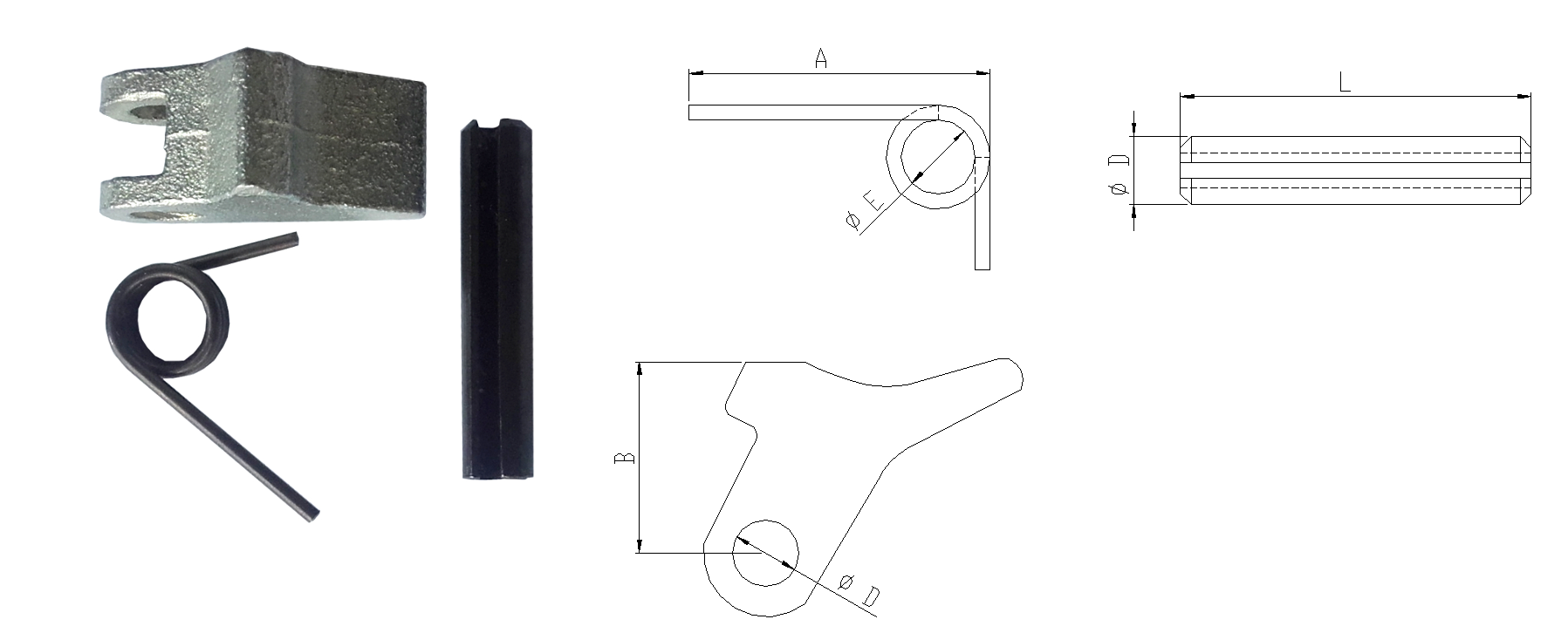

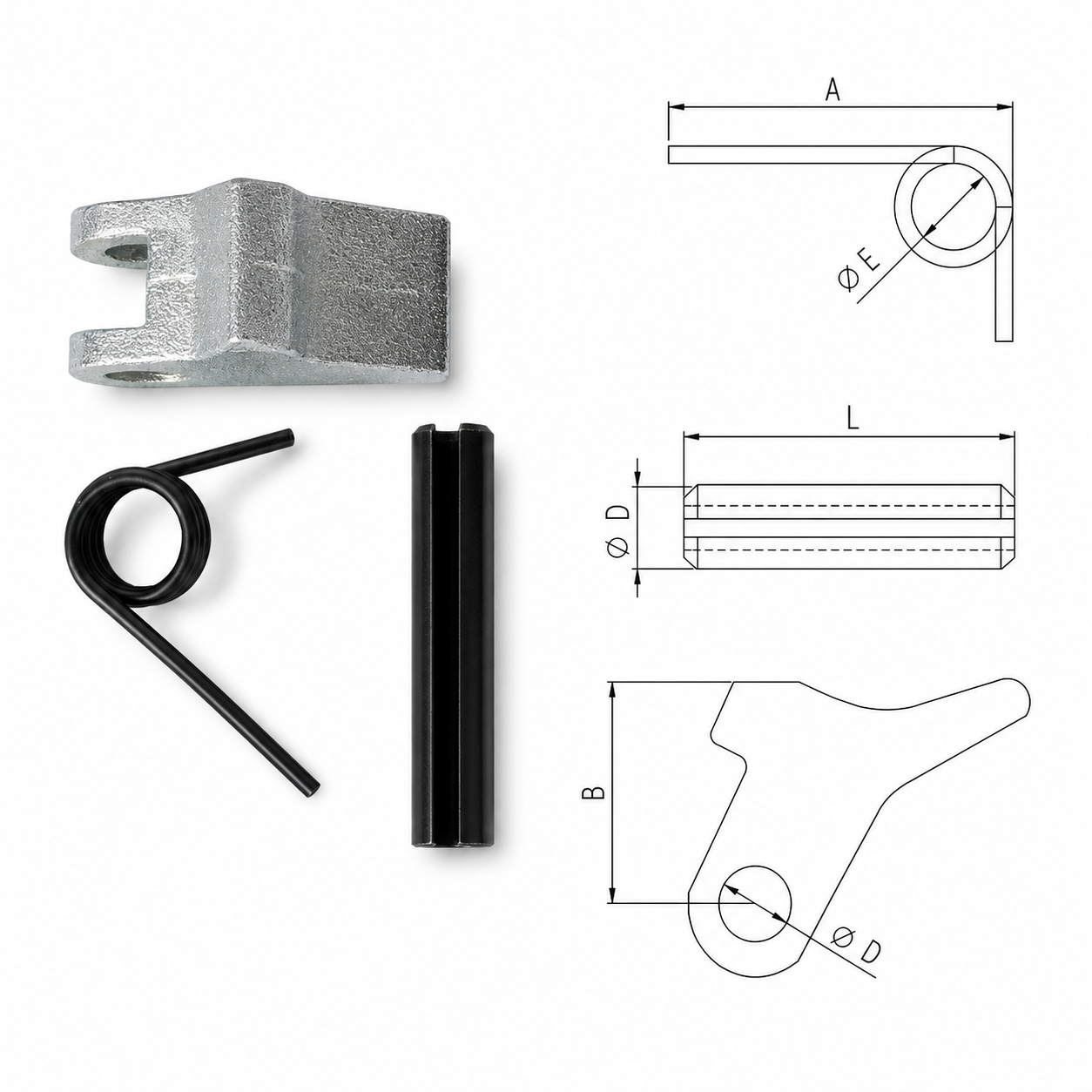

Rysunek wymiarowy i tabela CBW i CBO
Pięć rozmiarów zestawu: 6, 8, 10, 13 i 16. Wymiary części porównaj z rysunkiem i istniejącym mechanizmem; same liczby w oznaczeniu haka nie potwierdzają zgodności zamiennika.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

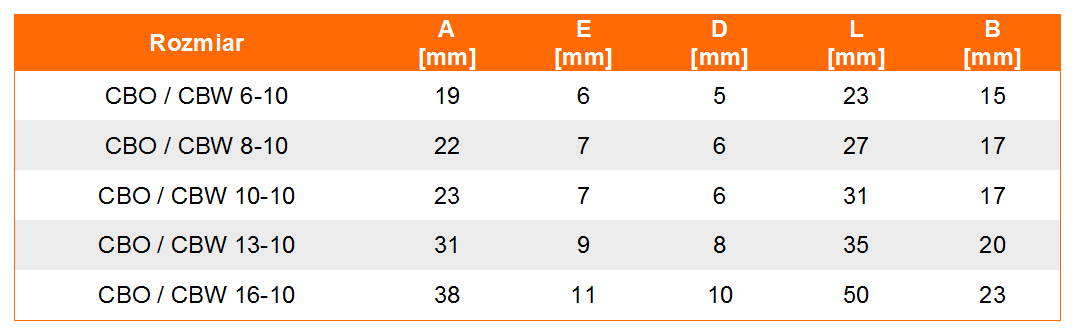

| Rozmiar zestawu | A [mm] | E [mm] | D [mm] | L [mm] | B [mm] |
|---|---|---|---|---|---|
| CBW / CBO 6 | 19 | 6 | 5 | 23 | 15 |
| CBW / CBO 8 | 22 | 7 | 6 | 27 | 17 |
| CBW / CBO 10 | 23 | 7 | 6 | 31 | 17 |
| CBW / CBO 13 | 31 | 9 | 8 | 35 | 20 |
| CBW / CBO 16 | 38 | 11 | 10 | 50 | 23 |
Wymiary katalogowe w mm. Tabela służy do doboru części zamiennej; nie przedstawia DOR. Zakres dostawy i zgodność z konkretnym hakiem należy potwierdzić przy zamówieniu. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz zestaw do posiadanego CBW lub CBO.
Dobór obejmuje oznaczenie elementu, warunki pracy i zgodność całego połączenia.
Wymiary połączenia
Porównaj wymiary sprężyny, kołka i elementu ryglującego z tabelą. Nie dobieraj zestawu wyłącznie na podstawie podobnego wyglądu.
Montaż i kontrola
Montaż powierz osobie kompetentnej i wykonaj go według instrukcji właściwego haka. Przed przywróceniem do pracy sprawdź zamykanie, ryglowanie i stan całego elementu.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla haka.
Przed wymianą potrzebna jest instrukcja użytkowania i obsługi konkretnego modelu haka. CECHO pomaga ustalić właściwe części oraz dokumentację dla oznaczonego wykonania.
Dokumentację części zamiennej i zakres dostawy uzgodnij przy zapytaniu.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdź zużycie, korozję, pęknięcia, odkształcenia i działanie zamknięcia. Przy uszkodzonym korpusie lub niewłaściwej pracy mechanizmu wycofaj hak do oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA O CBW i CBO
Co sprawdzić przed doborem?
Co zawiera zestaw?
Przedstawiony komplet obejmuje element ryglujący, sprężynę i kołek. Zakres dostawy potwierdź dla wybranego rozmiaru i wykonania haka.
Czy zestaw pasuje do każdego haka o tej samej nośności?
Nie. Zgodność zależy od modelu, producenta, wielkości i konstrukcji mechanizmu. Sama wartość DOR nie wystarcza.
Czy po wymianie zabezpieczenia trzeba sprawdzić cały hak?
Tak. Kontrola obejmuje korpus, połączenia i działanie zamknięcia. Zestaw nie naprawia odkształconego ani nadmiernie zużytego korpusu.
Jakie informacje przesłać do wyceny?
Prześlij symbol i rozmiar haka CBW lub CBO, zdjęcie oznaczeń oraz mechanizmu. Jeśli możesz, podaj wymiary dotychczasowych części.
DOBÓR I KONTAKT Z CECHO
Dobierz zestaw do haków CBW i CBO z CECHO.
Prześlij symbol i rozmiar haka CBW lub CBO, zdjęcie oznaczeń oraz mechanizmu. Jeśli możesz, podaj wymiary dotychczasowych części.
