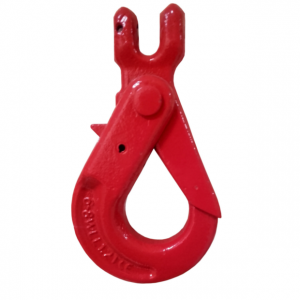

Hak bezpieczny widełkowy CBW
CECHO · OSPRZĘT DO ZAWIESI
HAK BEZPIECZNY WIDEŁKOWY · KLASA 8
Hak bezpieczny widełkowy CBW klasy 8 do zakończenia zawiesia łańcuchowego. Łączy bezpośrednie przyłącze łańcucha z ryglowanym mechanizmem zamknięcia.
1,12–21,2 tDopuszczalne obciążenie robocze8 wykonań w tabeli doboru
Potrzebujesz doboru haka CBW?
Podaj CBW, rozmiar łańcucha, wymagane DOR i wymiary zaczepu. Przy częściach naprawczych prześlij zdjęcie mechanizmu.
Zapytaj CECHO o CBW →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak CBW — najważniejsze informacje
KLASA 8Hak bezpiecznyMechanizm ryglujący
POŁĄCZENIEWidełkoweDobór do łańcucha
ZAKRES6–268 wykonań katalogowych
WSPARCIE CECHODobór i serwisKontakt z technikiem →

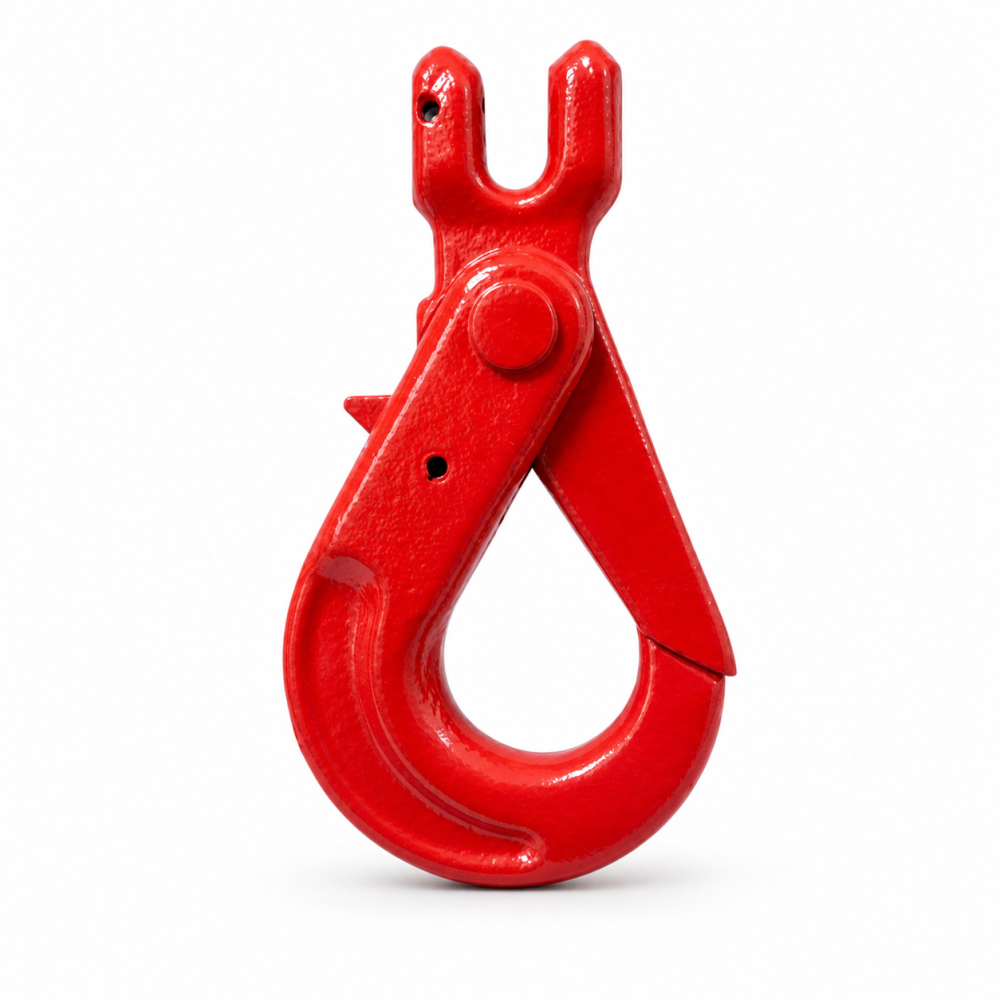

KONSTRUKCJA I ZASTOSOWANIE
Połączenie z łańcuchem i kontrolowane zamknięcie.
CBW ma mocowanie widełkowe ze sworzniem. Dobiera się je do rozmiaru i klasy łańcucha, z uwzględnieniem wymaganego DOR całego zawiesia.
Ruchoma część haka zamyka gardziel i jest utrzymywana przez mechanizm ryglujący. Przed podniesieniem sprawdź pełne zamknięcie oraz poprawne działanie zwalniania.
Obciążenie powinno spoczywać w siodle i działać w osi haka. Nie opieraj przyłącza na końcówce, mechanizmie zamknięcia ani boku korpusu.
Dobierz kompletne zawiesie łańcuchowe →DANE KATALOGOWE CECHO

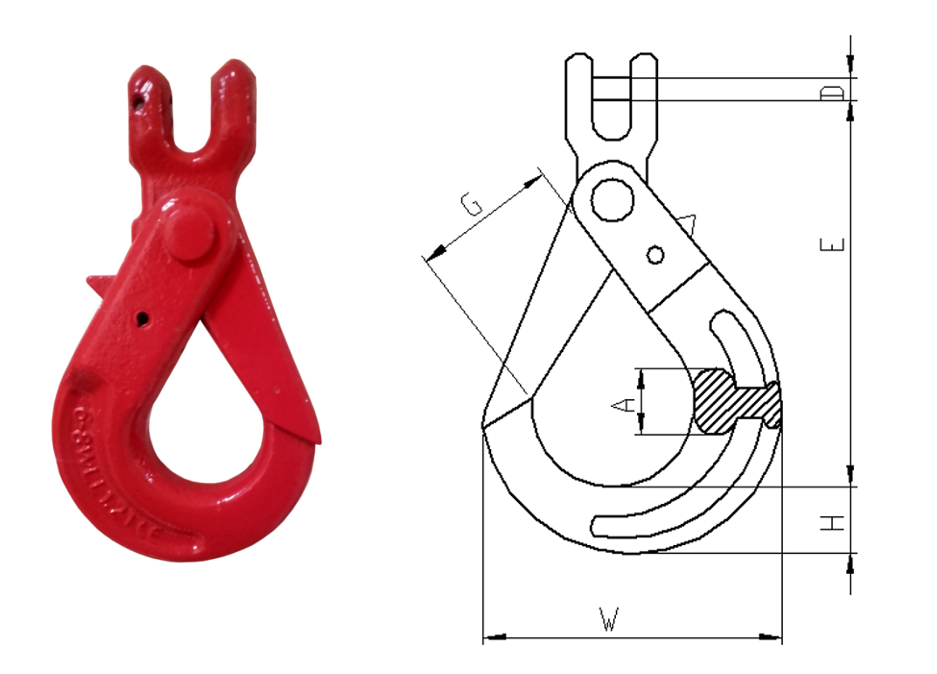

Rysunek wymiarowy i tabela CBW
Osiem wykonań katalogowych od rozmiaru 6 do 26. Model, rozmiar i DOR identyfikują wariant w tabeli.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Model | Rozmiar | DOR [t] | H [mm] | E [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|
| CBW | 6 | 1,12 | 19,5 | 95,5 | 0,5 |
| CBW | 7/8 | 2 | 24 | 121 | 0,8 |
| CBW | 10 | 3,15 | 28,5 | 146 | 1,5 |
| CBW | 13 | 5,3 | 40 | 182 | 2,8 |
| CBW | 16 | 8 | 50,5 | 218 | 5,6 |
| CBW | 20 | 12,5 | 55 | 240 | 7,5 |
| CBW | 22 | 15 | 67 | 276,5 | 11,5 |
| CBW | 26 | 21,2 | 75 | 310,5 | 18,5 |
DOR / WLL w tonach, wymiary w mm, masa w kg/szt. Tabela przedstawia wykonania katalogowe; dostępność i zgodność konkretnego elementu potwierdzamy przy doborze. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz CBW do łańcucha i punktu zaczepienia.
Dobór obejmuje element oraz cały układ zawiesia: połączenia, kąty i sposób obciążenia.
Geometria połączenia
Sprawdź otwarcie haka, wymiary siodła i szerokość połączenia widełkowego. Przyłącze musi umożliwić zamknięcie bez zakleszczenia.
Montaż i kontrola
Montaż i kontrolę wykonuj według instrukcji właściwego wyrobu. Sprawdź oznaczenia, zużycie, odkształcenia i zabezpieczenie połączenia.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Przy doborze potwierdzamy pełne oznaczenie, normę właściwą dla wykonania oraz wymagane dokumenty dostawy. Instrukcja użytkowania i dokumentacja konkretnego wyrobu określają warunki pracy oraz kryteria kontroli.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdź korpus, połączenia, czytelność oznaczeń i działanie zabezpieczenia. Element z pęknięciem, odkształceniem lub nadmiernym zużyciem wycofaj do oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA O CBW
Co sprawdzić przed doborem?
Jak dobrać właściwe wykonanie?
Potrzebne są symbol i rozmiar elementu, wymagane DOR oraz wymiary współpracujących części. CECHO pomaga sprawdzić zgodność całego układu.
Czy CBW łączy się bezpośrednio z łańcuchem?
Tak, połączenie widełkowe jest przeznaczone do zgodnego łańcucha z właściwym sworzniem. Rozmiar i klasę należy potwierdzić przed montażem.
Czy do CBW są części naprawcze?
Dobór mechanizmu wymaga pełnego oznaczenia i rozmiaru haka oraz zdjęcia. Nowe zabezpieczenie nie naprawia zużytego lub odkształconego korpusu.
Jakie informacje przesłać do wyceny?
Podaj CBW, rozmiar łańcucha, wymagane DOR i wymiary zaczepu. Przy częściach naprawczych prześlij zdjęcie mechanizmu.
DOBÓR I KONTAKT Z CECHO
Dobierz hak CBW z CECHO.
Podaj CBW, rozmiar łańcucha, wymagane DOR i wymiary zaczepu. Przy częściach naprawczych prześlij zdjęcie mechanizmu.
Wyślij zapytanie o CBW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
