Hak obrotowy- łożysko kulkowe COZK
CECHO · OSPRZĘT DO ZAWIESI
HAK OBROTOWY Z ŁOŻYSKIEM KULKOWYM · KLASA 8

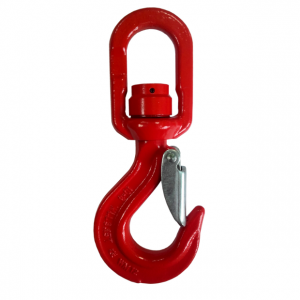

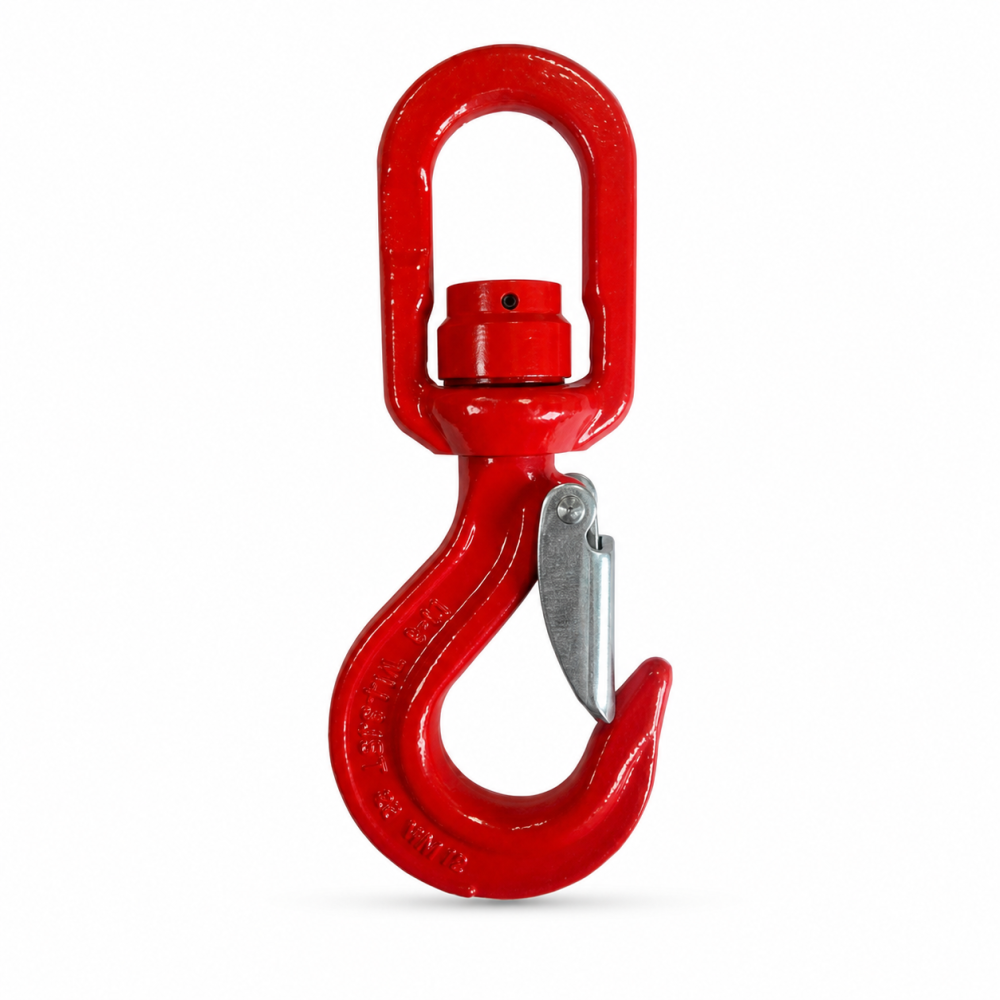

Hak obrotowy COZK klasy 8 z łożyskiem kulkowym i sprężynową zapadką. Dziewięć wykonań katalogowych, DOR od 1,12 do 31,5 t.
1,12–31,5 tDopuszczalne obciążenie robocze9 wykonań w tabeli doboru
Potrzebujesz doboru haka COZK?
Podaj COZK, rozmiar, wymagane DOR, wymiary przyłączy oraz sposób i częstotliwość obrotu. Do zamiennika dołącz zdjęcie haka i oznaczeń.
Zapytaj CECHO o COZK →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak COZK — najważniejsze informacje
KLASA 8Hak z zapadkąDOR 1,12–31,5 t
PRZYŁĄCZEŁożysko kulkoweUcho obrotowe
DOBÓRWarunki pracyInstrukcja wykonania
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Łożyskowane przyłącze obrotowe.
COZK ma ucho obrotowe z łożyskiem kulkowym. Jest to inne wykonanie połączenia niż ślizgowe COZO, dlatego zamiennik należy dobierać po pełnym symbolu i warunkach pracy.
Łożysko nie zastępuje weryfikacji instrukcji. Dopuszczony obrót pod obciążeniem, jego zakres i sposób eksploatacji trzeba potwierdzić dla rzeczywiście dostarczanego wyrobu.
Łącznik zawiesia powinien pasować do ucha, a przyłącze ładunku do siodła i gardzieli. Zapadka ma domykać się swobodnie i nie przenosić ciężaru.
Dobierz kompletne zawiesie łańcuchowe →DANE KATALOGOWE CECHO

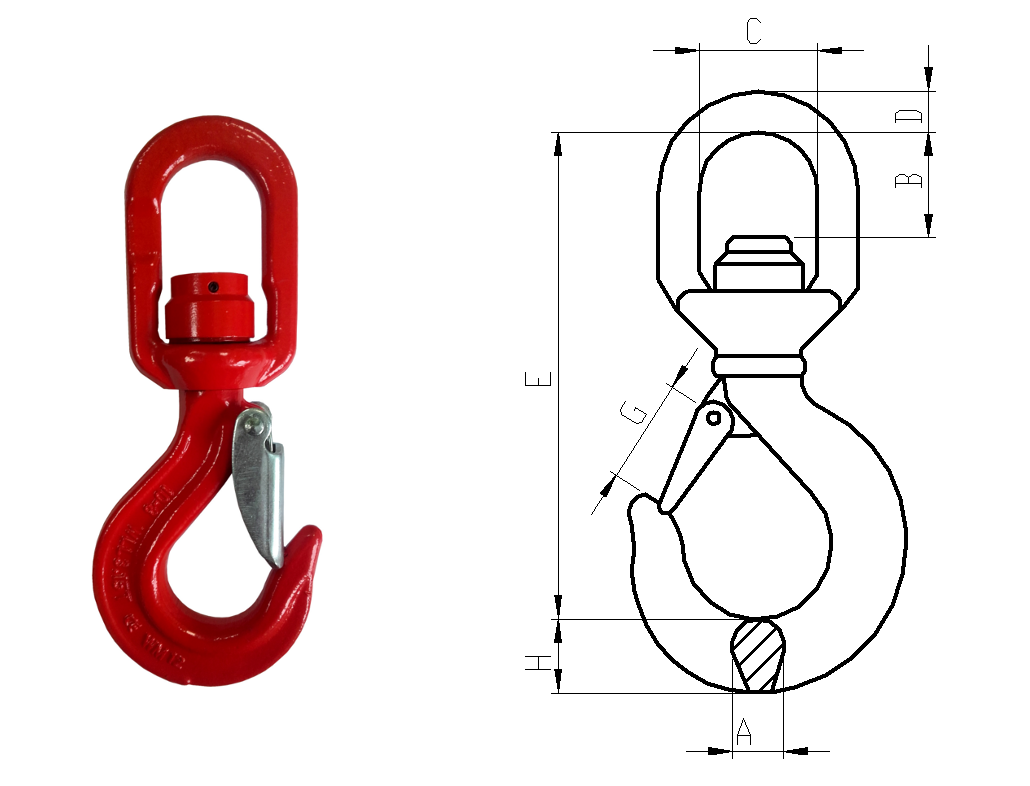

Rysunek wymiarowy i tabela COZK
Dane katalogowe COZK od rozmiaru 6 do 32. W tabeli zachowano oznaczenia i kolejność wymiarów źródłowej karty.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

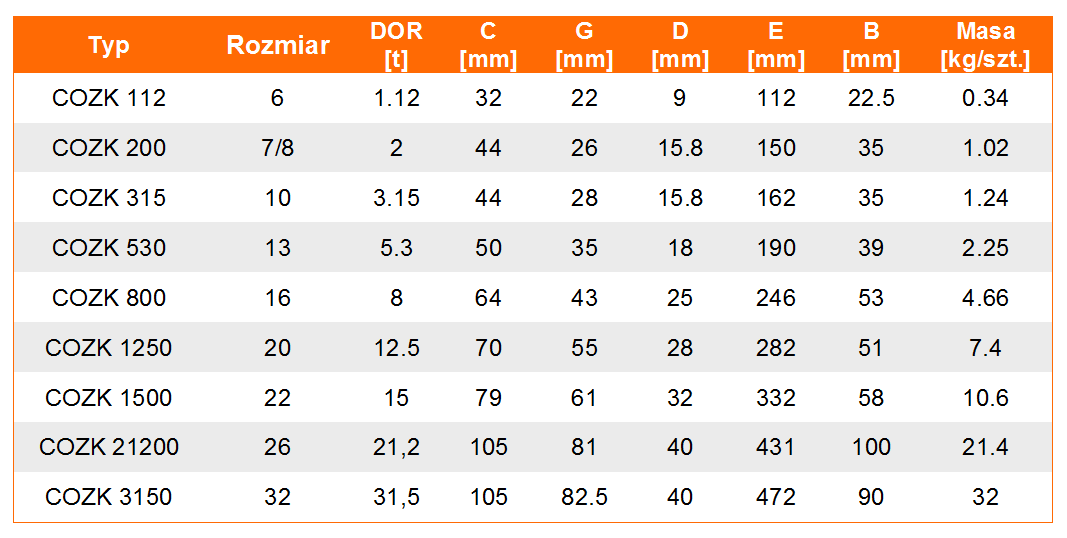

| Model | Rozmiar | DOR [t] | C [mm] | G [mm] | D [mm] | E [mm] | B [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| COZK | 6 | 1,12 | 32 | 22 | 9 | 112 | 22,5 | 0,34 |
| COZK | 7/8 | 2 | 44 | 26 | 15,8 | 150 | 35 | 1,02 |
| COZK | 10 | 3,15 | 44 | 28 | 15,8 | 162 | 35 | 1,24 |
| COZK | 13 | 5,3 | 50 | 35 | 18 | 190 | 39 | 2,25 |
| COZK | 16 | 8 | 64 | 43 | 25 | 246 | 53 | 4,66 |
| COZK | 20 | 12,5 | 70 | 55 | 28 | 282 | 51 | 7,4 |
| COZK | 22 | 15 | 79 | 61 | 32 | 332 | 58 | 10,6 |
| COZK | 26 | 21,2 | 105 | 81 | 40 | 431 | 100 | 21,4 |
| COZK | 32 | 31,5 | 105 | 82,5 | 40 | 472 | 90 | 32 |
DOR / WLL w tonach, wymiary w mm, masa w kg/szt. Tabela przedstawia wykonania katalogowe; dostępność i zgodność konkretnego elementu potwierdzamy przy doborze. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz COZK do połączeń i ruchu ładunku.
Dobór obejmuje element oraz cały układ zawiesia: połączenia, kąty i sposób obciążenia.
Geometria połączenia
Zweryfikuj B i C dla łącznika, G dla zaczepu oraz długość E. Przekaż informację o wymaganym obrocie i cyklu pracy.
Montaż i kontrola
Montaż i kontrolę wykonuj według instrukcji właściwego wyrobu. Sprawdź oznaczenia, zużycie, odkształcenia i zabezpieczenie połączenia.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Przy doborze potwierdzamy pełne oznaczenie, normę właściwą dla wykonania oraz wymagane dokumenty dostawy. Instrukcja użytkowania i dokumentacja konkretnego wyrobu określają warunki pracy oraz kryteria kontroli.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje płynność ruchu ucha, luzy i zabezpieczenie połączenia, korpus oraz zapadkę. Zasady obsługi łożyska wynikają z instrukcji danego wykonania.
Zobacz zakres serwisu CECHO →PYTANIA O COZK
Co sprawdzić przed doborem?
Jak dobrać właściwe wykonanie?
Potrzebne są symbol i rozmiar elementu, wymagane DOR oraz wymiary współpracujących części. CECHO pomaga sprawdzić zgodność całego układu.
Czym COZK różni się od COZO?
COZK ma łożysko kulkowe, a COZO połączenie ślizgowe. Nie dobieraj zamiennika wyłącznie po DOR lub zbliżonym wyglądzie.
Czy samo łożysko potwierdza obrót pod obciążeniem?
Nie wystarcza do określenia wszystkich warunków eksploatacji. Potwierdź dopuszczenie i zakres takiej pracy w instrukcji konkretnego wykonania.
Jakie informacje przesłać do wyceny?
Podaj COZK, rozmiar, wymagane DOR, wymiary przyłączy oraz sposób i częstotliwość obrotu. Do zamiennika dołącz zdjęcie haka i oznaczeń.
DOBÓR I KONTAKT Z CECHO
Dobierz hak COZK z CECHO.
Podaj COZK, rozmiar, wymagane DOR, wymiary przyłączy oraz sposób i częstotliwość obrotu. Do zamiennika dołącz zdjęcie haka i oznaczeń.
Wyślij zapytanie o COZK →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
