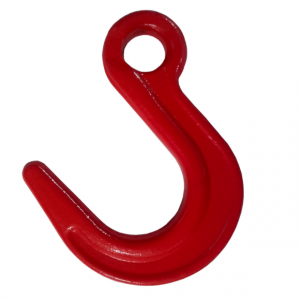

Hak kontenerowy z uchem CKO
OSPRZĘT DO ZAWIESI · DOBÓR DLA FIRM
Hak kontenerowy ze stali klasy 8, z uchem do połączenia z osprzętem zawiesia. W CECHO dobierzemy wykonanie do wymaganego obciążenia i geometrii punktu zaczepienia.
2–15 tDopuszczalne obciążenie robocze
6 wykonań w tabeli technicznej
6 wykonań w tabeli technicznej
Dobierzmy hak do Twojego zastosowania.
Podaj obciążenie i wymiary punktu zaczepienia. Możesz dołączyć zdjęcie lub rysunek.
Zapytaj o dobór haka →lub zadzwoń: +48 33 825 04 84- Opis produktu
Hak CKO — najważniejsze informacje
MATERIAŁStal klasy 8Wykończenie malowane proszkowo
NORMA WYKONANIAPN-EN 1677-1Według specyfikacji produktu
DOKUMENTACJADeklaracja zgodności CEZaświadczenie jakości 2.1
WSPARCIE CECHOSerwis i przeglądyKontakt z technikiem →
KOMPONENT DOBRANY DO CAŁEGO UKŁADU
Właściwy hak.
Nie tylko właściwy tonaż.
Hak kontenerowy z uchem CKO jest elementem osprzętu zawiesi stosowanym przy obsłudze kontenerów. Jego ucho umożliwia połączenie z odpowiednio dobranym elementem łączącym.
Przy wymianie haka lub kompletowaniu zawiesia znaczenie mają również wymiary ucha, gardzieli oraz sposób oparcia na punkcie zaczepienia. Sama zgodność udźwigu nie potwierdza zgodności całego połączenia.
Potrzebujesz kompletnego zawiesia łańcuchowego? →DANE DO WSTĘPNEGO DOBORU

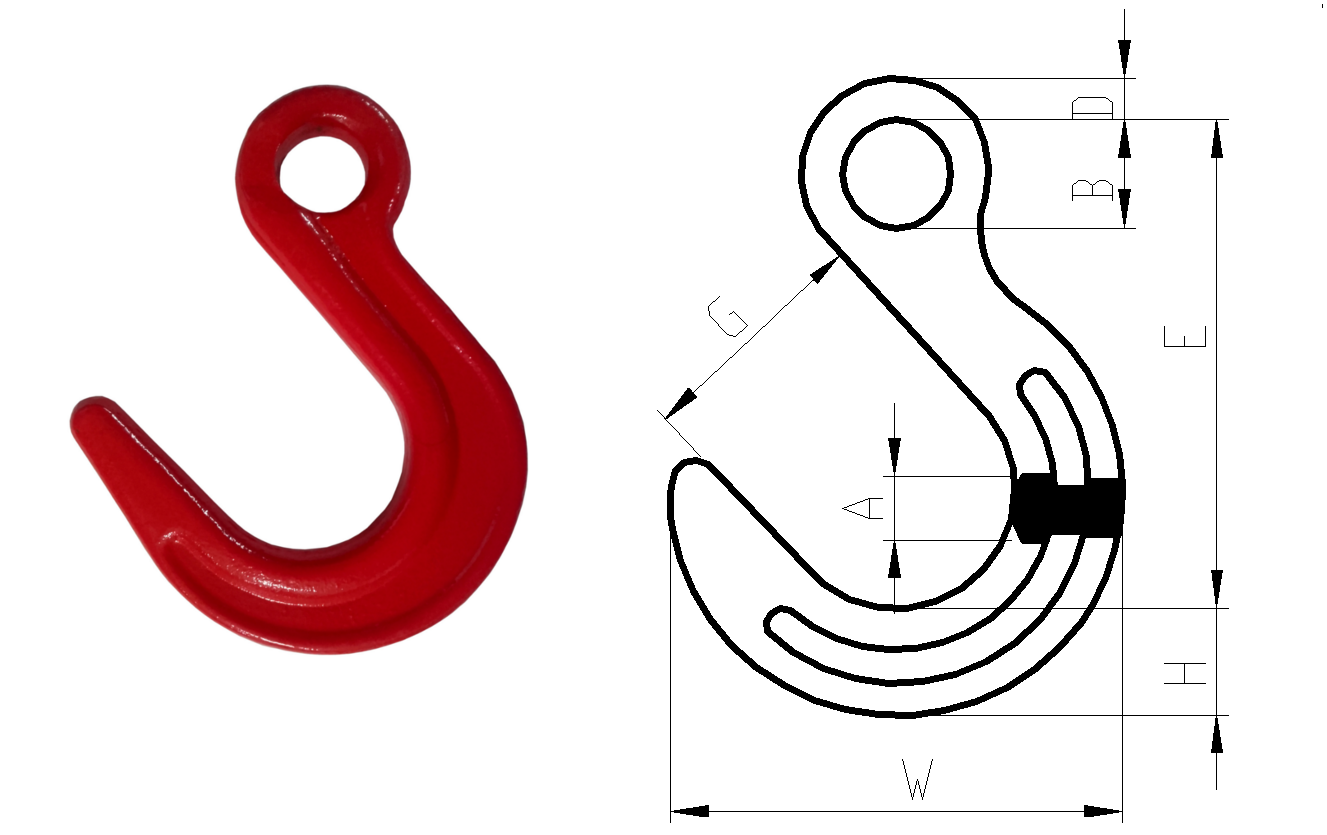

Rysunek wymiarowy i tabela CKO
Porównaj wymiary haka z punktem zaczepienia i łącznikiem. DOR oraz oznaczenie wykonania odczytaj z odpowiedniego wiersza.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

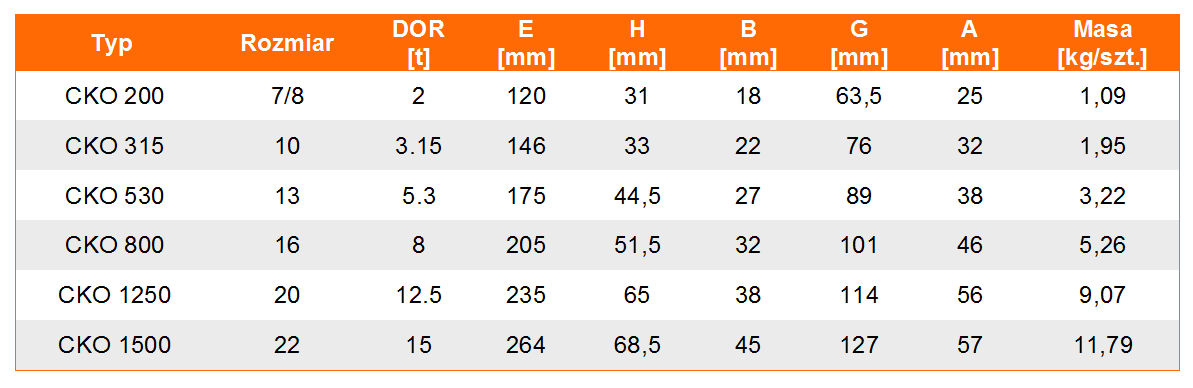

| Typ | Rozmiar | DOR [t] | E [mm] | H [mm] | B [mm] | G [mm] | A [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| CKO 200 | 7/8 | 2 | 120 | 31 | 18 | 63,5 | 25 | 1,09 |
| CKO 315 | 10 | 3.15 | 146 | 33 | 22 | 76 | 32 | 1,95 |
| CKO 530 | 13 | 5.3 | 175 | 44,5 | 27 | 89 | 38 | 3,22 |
| CKO 800 | 16 | 8 | 205 | 51,5 | 32 | 101 | 46 | 5,26 |
| CKO 1250 | 20 | 12.5 | 235 | 65 | 38 | 114 | 56 | 9,07 |
| CKO 1500 | 22 | 15 | 264 | 68,5 | 45 | 127 | 57 | 11,79 |
DOR = dopuszczalne obciążenie robocze. Wartości i oznaczenia według tabeli CECHO. Parametry pojedynczego komponentu nie określają automatycznie dopuszczalnego obciążenia całego zawiesia.
DOBÓR TECHNICZNY CECHO
Prześlij trzy informacje.
Nie musisz znać numeru wykonania. Możemy rozpocząć od warunków pracy i zdjęcia obecnego rozwiązania.
Wymiary połączenia
Wymiary punktu zaczepienia i elementu łączącego. Zdjęcie z miarką lub rysunek pomoże nam ocenić dopasowanie.
Warunki użytkowania
Rodzaj kontenera, środowisko pracy oraz to, czy szukasz pojedynczego haka, czy osprzętu do kompletnego zawiesia.
Dobór do konkretnego zadania
Wymagania dotyczące użytkowania i kontroli należy sprawdzić w dokumentacji właściwego wyrobu. Jeśli zgodność haka z obecnym osprzętem budzi wątpliwości, skonsultuj ją przed użyciem.
DOKUMENTY I IDENTYFIKACJA
Informacje potrzebne w firmie.
Do haka CKO dołączamy deklarację zgodności CE oraz zaświadczenie jakości 2.1. Dokumenty są przypisane do dostarczanego produktu.
- Oznakowanie CE, DOR i rozmiaru.
- Dokumentacja przypisana do dostarczanego wyrobu.
- Parametry do sprawdzenia zgodności z osprzętem.
WSPARCIE W EKSPLOATACJI
Porozmawiaj z technikiem.
Zapytaj o kontrolę zawiesi i osprzętu oraz ocenę zasadności wymiany komponentów. Zakres i miejsce usługi ustalimy indywidualnie.
Zobacz zakres serwisu CECHO →KONKRETNE ODPOWIEDZI
O co pytają klienci?
Czym jest hak kontenerowy z uchem CKO?
CKO to hak kontenerowy ze stali klasy 8. Ucho służy do połączenia haka z dobranym osprzętem zawiesia. Tabela CECHO na tej stronie obejmuje wykonania o DOR od 2 do 15 t.
Czy wystarczy dobrać hak według udźwigu?
Nie. Należy uwzględnić również wymiary połączenia, punkt zaczepienia i układ całego zawiesia. W CECHO możesz skonsultować dobór na podstawie zdjęcia, rysunku i parametrów pracy.
Jakie dokumenty otrzymam z hakiem CKO?
Do produktu dołączamy deklarację zgodności CE oraz zaświadczenie jakości 2.1.
Czy CECHO pomoże dobrać cały zestaw?
Tak. Możesz zapytać o dobór haka wraz z osprzętem lub o kompletne zawiesie. Przekaż informacje o obciążeniu, punktach zaczepienia oraz sposobie pracy.
