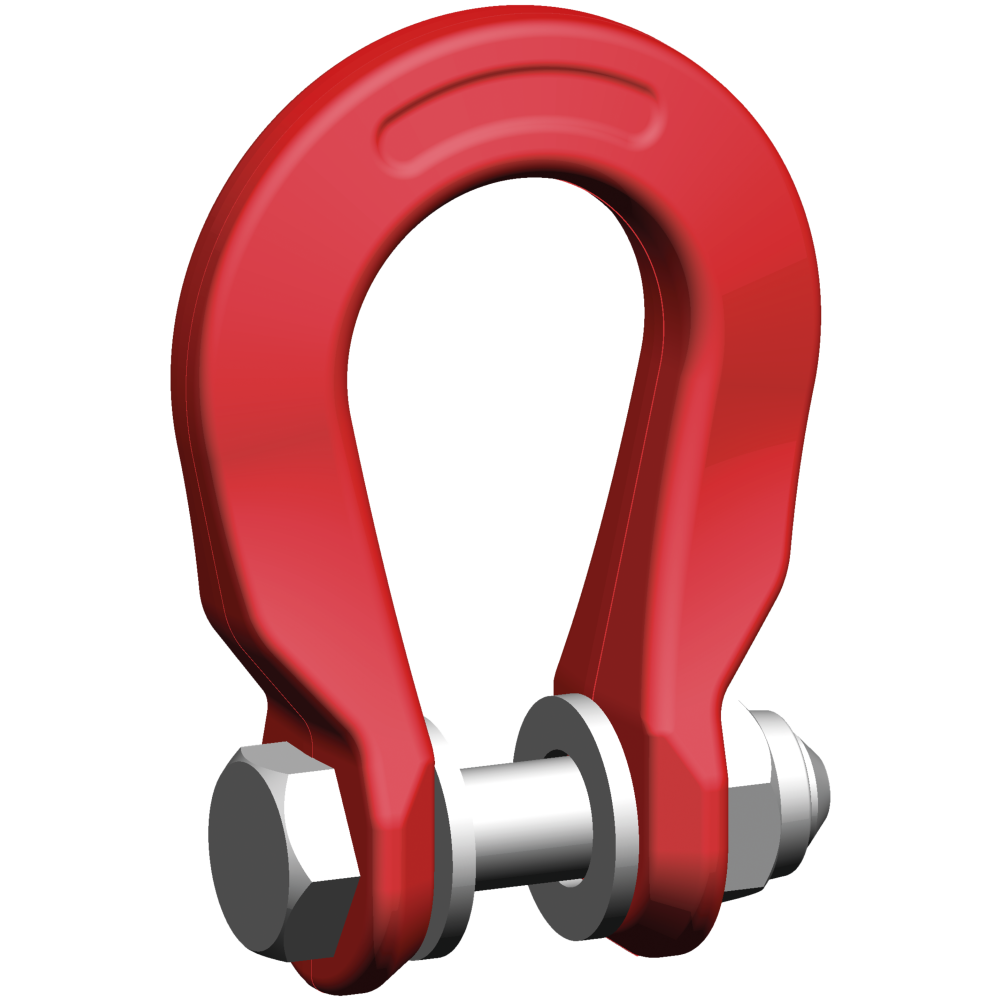

Złączka łańcuchowa Unilock U
Producent: pewagDystrybucja i dobór: CECHO
PEWAG · UNILOCK U KLASY 8
Złączka łańcuchowa pewag Unilock U z połączeniem śrubowym. Osiem wykonań z DOR 1,12–21,2 t do doboru według średnicy łańcucha i geometrii połączenia.
1,12–21,2 tDopuszczalne obciążenie robocze8 wykonań w tabeli producenta
Potrzebujesz doboru złączki Unilock U?
Podaj średnicę łańcucha, DOR i wymiary współpracujących ogniw.
Zapytaj CECHO o U →Zadzwoń: +48 33 825 04 84- Opis produktu
Złączka Unilock pewag U — najważniejsze informacje
PEWAGKlasa 8Producent osprzętu
KONSTRUKCJAPołączenie śruboweSpecjalna śruba i nakrętka
DOKUMENTACJAEN 1677-1Dobór do konkretnego zastosowania
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
UNIWERSALNE ŁĄCZENIE OSPRZĘTU
Rozbieralne połączenie z oryginalnym kompletem śrubowym.
Unilock U jest uniwersalnym łącznikiem klasy 8 wykonanym według EN 1677-1. Montaż wykonuje kompetentna osoba, zgodnie z instrukcją dla wybranego rozmiaru.
Łącznik wykorzystuje specjalną śrubę, nakrętkę i podkładki. Śruby nie wolno zastępować przypadkowym elementem złącznym. Producent określa maksymalną temperaturę pracy na 100°C.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

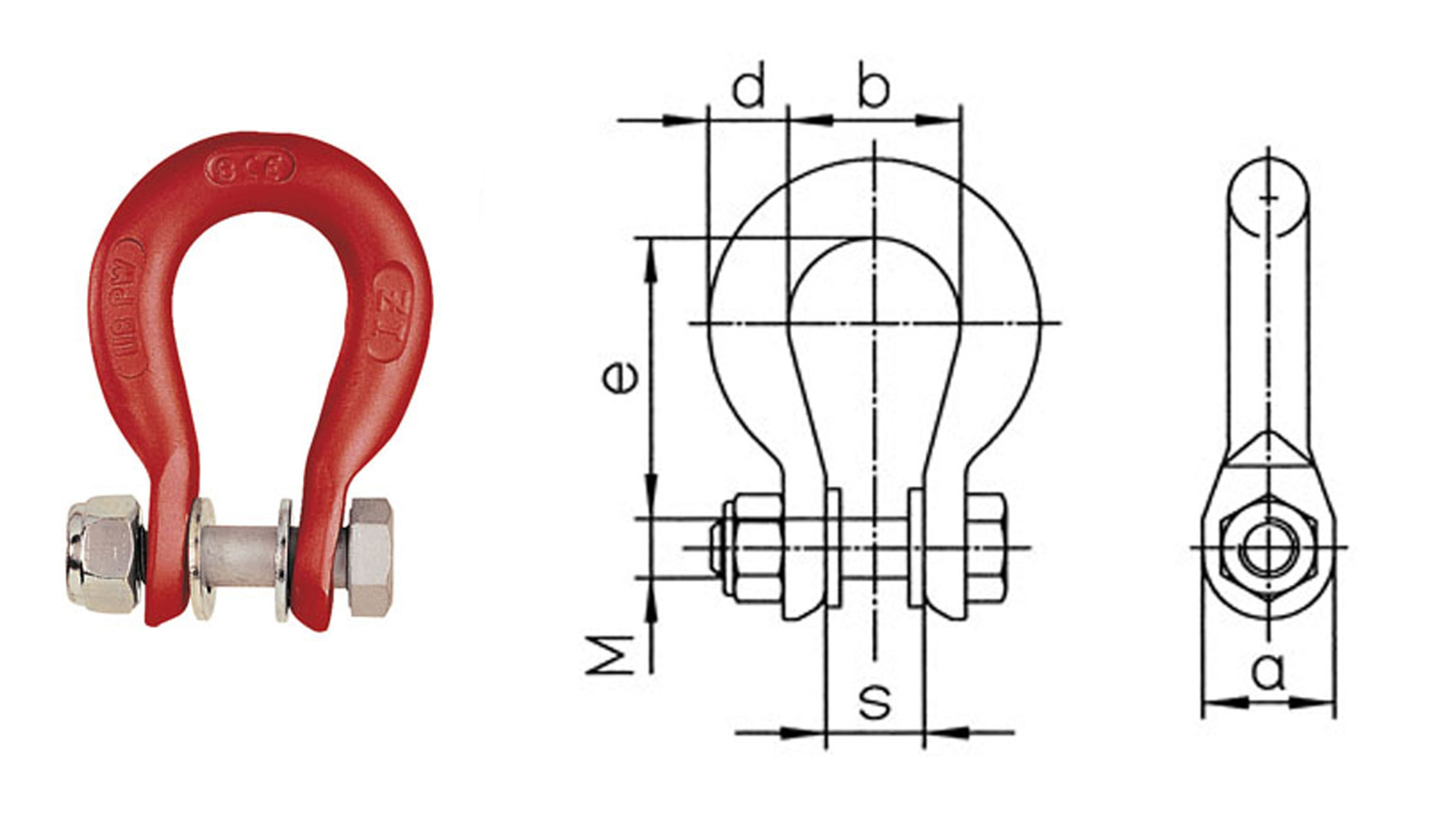

Rysunek wymiarowy i tabela U
Aktualne wartości z karty pewag Unilock U. Kolumna M oznacza gwint; nie należy jej utożsamiać z d1 ze starszych tabel.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | b [mm] | d [mm] | s [mm] | a [mm] | M | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| U 5/6 | 1,12 | 33 | 21 | 9 | 11 | 17 | 7 | 0,077 |
| U 7 | 1,5 | 49 | 28 | 13 | 16 | 24 | 8 | 0,22 |
| U 8 | 2 | 48 | 28 | 13 | 16 | 24 | 10 | 0,22 |
| U 10 | 3,15 | 60 | 35 | 16 | 20 | 28 | 12 | 0,41 |
| U 13 | 5,3 | 72 | 39 | 18 | 24 | 34 | 16 | 0,65 |
| U 16 | 8 | 80 | 47 | 23 | 32 | 44 | 20 | 1,34 |
| U 19/20 | 12,5 | 96 | 56 | 26 | 36 | 52 | 24 | 2,03 |
| U 26 | 21,2 | 121 | 77 | 36 | 49 | 74 | 30 | 4,7 |
DOR (WLL) podano w tonach; masa własna w kg/szt., wymiary e, b, d, s i a w mm. M — oznaczenie gwintu według aktualnej karty producenta. Źródło: karta producenta pewag U ↗.
DOBÓR Z DYSTRYBUTOREM
Dobór złączki Unilock U
Prześlij wymagania pracy i oznaczenia współpracujących elementów. CECHO pomoże wybrać właściwe wykonanie.
Wymiary i połączenie
Sprawdź wymiary ogniw i dostępny prześwit. Dobór nie ogranicza się do samego DOR.
Weryfikacja zestawu
Zweryfikuj wykonanie łącznika i komplet śrubowy. Przekaż montaż osobie znającej instrukcję producenta.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja pewag opisuje montaż, nakrętkę oraz wymianę specjalnej śruby. Dobieraj dokumentację do oznaczenia U i wielkości łącznika.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta U i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj kabłąk, śrubę, nakrętkę i podkładki. Do wymiany stosuj oryginalny komplet pewag UBMS właściwy dla danego rozmiaru U.
Zobacz zakres serwisu CECHO →PYTANIA O U
Co sprawdzić przed doborem?
Kto produkuje złączkę Unilock U?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy można użyć zwykłej śruby?
Nie. Pewag wymaga specjalnej śruby oryginalnej, dobranej do konkretnego łącznika.
Jaka jest maksymalna temperatura pracy?
Producent podaje do 100°C. Pozostałe warunki stosowania określa właściwa instrukcja.
Jakie informacje przesłać do wyceny?
Podaj rozmiar U, wymagany DOR, średnicę i klasę łańcucha, liczbę sztuk oraz potrzebę doboru kompletu UBMS.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz złączkę Unilock U z CECHO.
Wyślij parametry połączenia lub oznaczenie zużytej złączki. Dobierzemy Unilock U i oryginalne części.
Wyślij zapytanie o U →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
