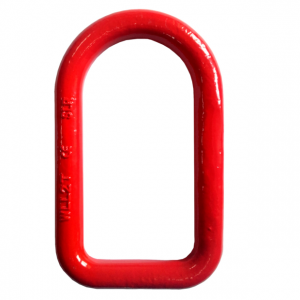

Ogniwo płaskie do zawiesi pasowych ED
CECHO · OSPRZĘT DO ZAWIESI
OGNIWO DO ZAWIESI PASOWYCH · KLASA 8
Ogniwo płaskie ED klasy 8 do zawiesi pasowych. Siedem wykonań ED 40–ED 265, dopasowanych do katalogowych szerokości pasa 30–240 mm i DOR 1–8 t.
1–8 tDopuszczalne obciążenie robocze7 wykonań w tabeli doboru
Potrzebujesz doboru ogniwa płaskiego ED?
Podaj ED, wymagane DOR, szerokość i grubość pasa oraz wymiary współpracującego haka. Przy wymianie dołącz zdjęcie oznaczeń.
Zapytaj CECHO o ED →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo płaskie ED — najważniejsze informacje
KLASA 8Ogniwo płaskie EDPrzyłącze zawiesia pasowego
DOBÓR DO PASA30–240 mmSzerokości katalogowe
DANE KATALOGOWEEN 1677-4DOR 1–8 t
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Ogniwo dopasowane do szerokości pasa.
ED jest płaskim ogniwem do połączeń w zawiesiach pasowych. Jego kształt i światło wewnętrzne należy dopasować do pasa oraz haka lub innego współpracującego osprzętu.
Tabela rozdziela szerokość pasa od wymiarów samego ogniwa. Oznaczenie ED 75 odpowiada katalogowej szerokości pasa 60 mm; nie należy utożsamiać numeru wykonania z szerokością taśmy.
Dobór uwzględnia nośność całego zawiesia, sposób ułożenia pasa i geometrię kontaktu. Powierzchnie stykające się z tekstyliami powinny być wolne od ostrych uszkodzeń.
DANE KATALOGOWE CECHO

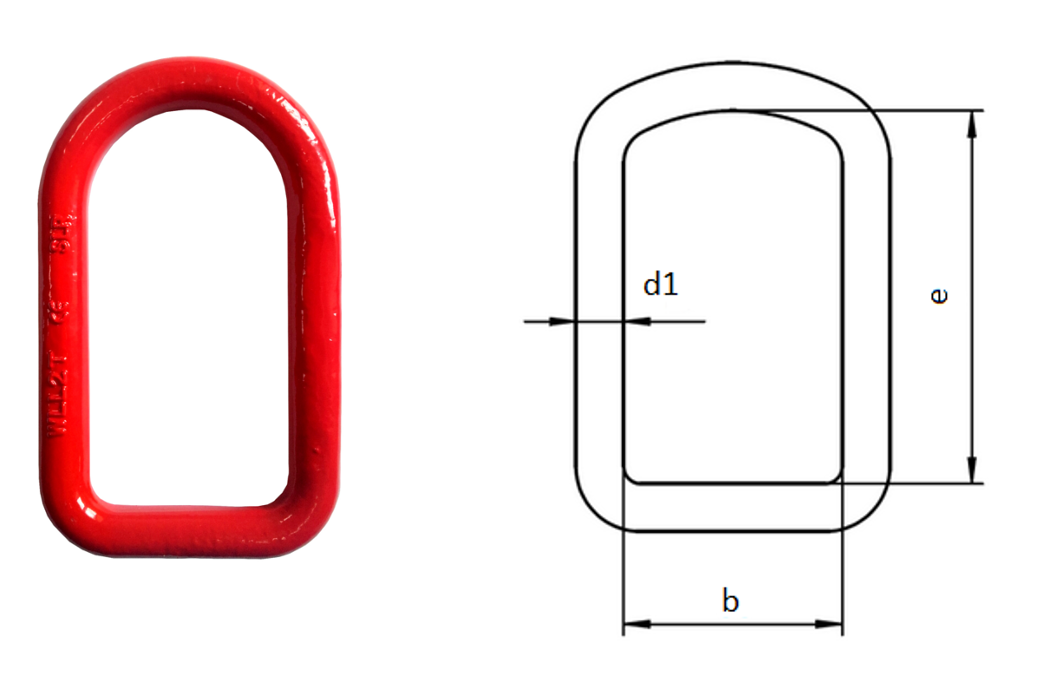

Rysunek wymiarowy i tabela ED
Siedem wykonań z katalogu CECHO. DOR 1–8 t, szerokość pasa oraz wymiary e, b i d1.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | Szerokość pasa [mm] | DOR [t] | e [mm] | b [mm] | d1 [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|
| ED 40 | 30 | 1 | 80 | 40 | 13 | 0,3 |
| ED 75 | 60 | 2 | 125 | 75 | 16 | 0,7 |
| ED 105 | 90 | 3 | 165 | 105 | 20 | 1,5 |
| ED 135 | 120 | 4 | 210 | 135 | 23 | 2,5 |
| ED 165 | 150 | 5 | 245 | 165 | 26 | 3,8 |
| ED 195 | 180 | 6 | 300 | 195 | 30 | 6,1 |
| ED 265 | 240 | 8 | 395 | 265 | 36 | 11,7 |
DOR / WLL w tonach, wymiary w mm, masa w kg/szt. Tabela przedstawia wykonania katalogowe; dostępność i zgodność konkretnego elementu potwierdzamy przy doborze. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz ED do pasa i sposobu podłączenia.
Dobór obejmuje element oraz cały układ zawiesia: połączenia, kąty i sposób obciążenia.
Wymiary ogniwa
Porównaj e, b i d1 z hakiem oraz pozostałymi elementami. Sprawdź miejsce podparcia i możliwość swobodnego ułożenia pasa.
Montaż i kontrola
Kompletację wykonuj według instrukcji zawiesia i elementu. Kontroluj stan ogniwa oraz tekstyliów w obszarze kontaktu.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Dane katalogowe ED w CECHO wskazują EN 1677-4. Oznaczenie, dopuszczalne obciążenie oraz dokumentację konkretnego wykonania potwierdź przy doborze.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj przekrój ogniwa, odkształcenia i stan powierzchni pod pasem. Uszkodzenie powłoki połączone z ostrą krawędzią lub korozją wymaga oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA O ED
Co sprawdzić przed doborem?
Czy ED 75 oznacza pas o szerokości 75 mm?
W tej tabeli ED 75 przypisano do pasa 60 mm. Wymiar b ogniwa wynosi 75 mm.
Czy jeden numer ED zawsze oznacza identyczne DOR?
Przy zamówieniu potwierdź konkretne wykonanie i jego oznaczenia. Nie przenoś parametrów między wyrobami z różnych katalogów.
Co sprawdzić poza udźwigiem?
Szerokość i grubość pasa, światło ogniwa, dopasowanie do haka oraz stan powierzchni kontaktowych.
Jakie informacje przesłać do wyceny?
Podaj ED, wymagane DOR, szerokość i grubość pasa oraz wymiary współpracującego haka. Przy wymianie dołącz zdjęcie oznaczeń.
