Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt widłowy do pionowego transportu palet z ręcznym wyważaniem środka ciężkości typ UPW

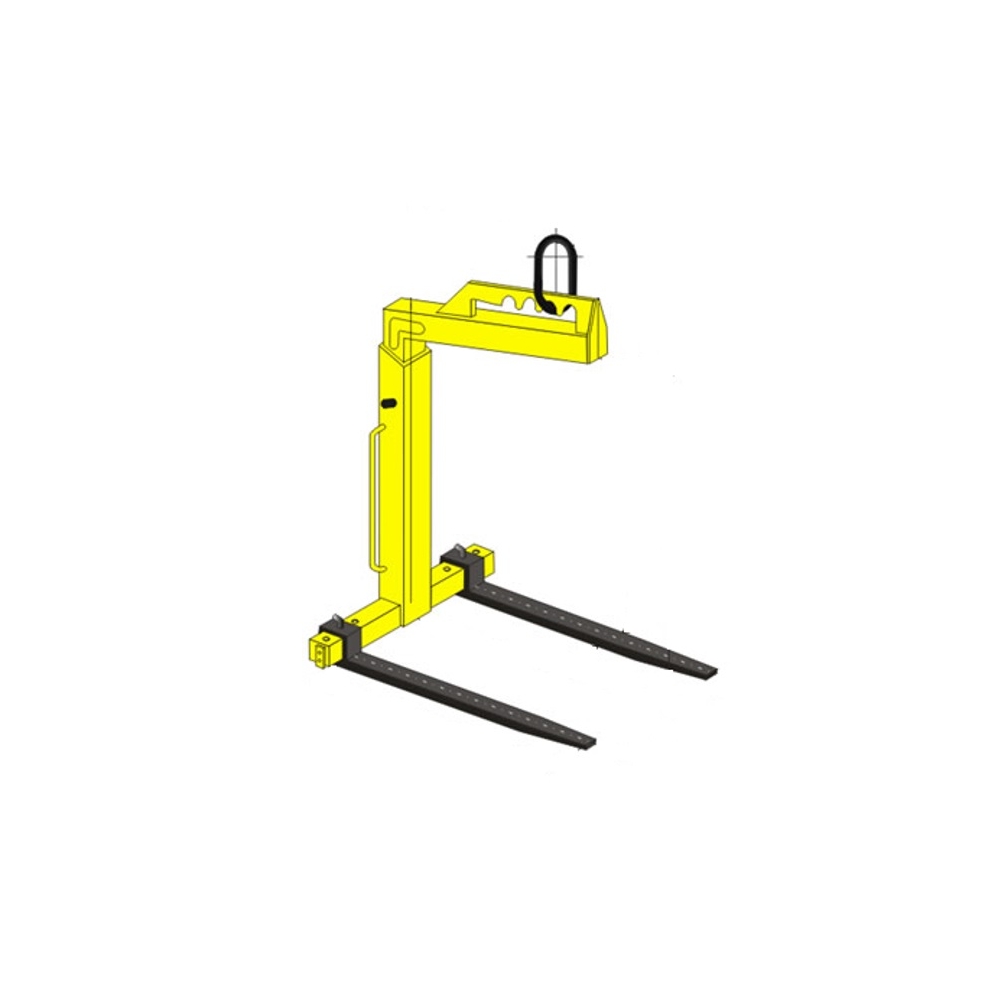

Uchwyt widłowy do pionowego transportu palet z ręcznym wyważaniem środka ciężkości typ UPW
Dobór i wsparcie techniczne: CECHO.
UPW · PALETY · RĘCZNE WYWAŻANIE
Uchwyt widłowy UPW do pionowego podnoszenia i transportu palet z ręcznym wyważaniem środka ciężkości. Cztery nośności: 1; 1,5; 2 i 3 t. Regulowana wysokość oraz dobierany rozstaw wideł pozwalają dopasować uchwyt do wymiarów palety i ładunku.
1–3 tDOR uchwytu4 wykonania w tabeli doboru

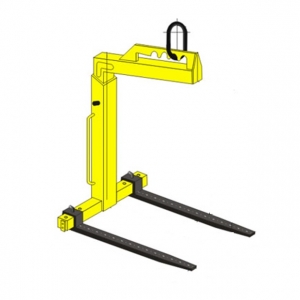

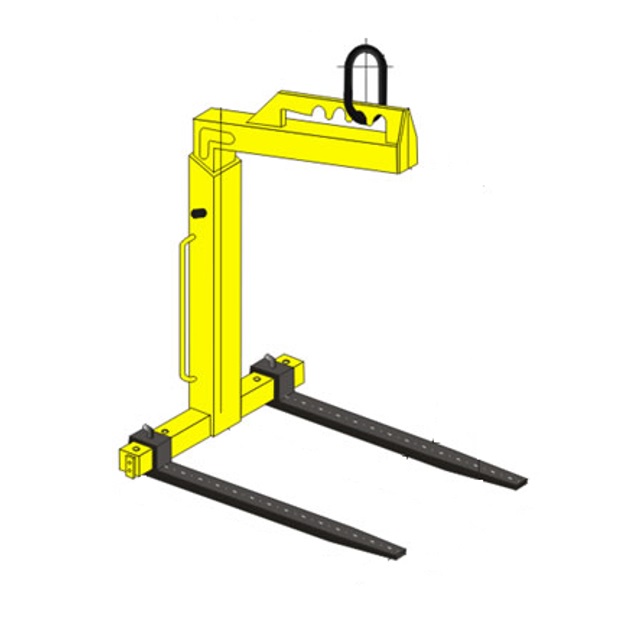

Ilustracja konstrukcji uchwytu UPW z ręcznym wyważaniem.
Potrzebujesz doboru uchwytu widłowego UPW?
Podaj masę ładunku z paletą, wysokość zestawu oraz wymiary otworów palety i położenie środka ciężkości.
Zapytaj CECHO o UPW →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt widłowy UPW — najważniejsze informacje
DOR UCHWYTU1–3 tCztery nośności
WYWAŻANIERęczneDobór położenia podwieszenia
PALETA I ŁADUNEKWymiary A, B, CWysokość, długość i rozstaw
WSPARCIE CECHODobór UPWKontakt z technikiem →
PIONOWE PODNOSZENIE I TRANSPORT PALET
UPW — ręczne dopasowanie punktu podwieszenia.
Uchwyt widłowy UPW jest przeznaczony do prac przeładunkowych z paletami. Ręczne wyważanie pozwala ustawić położenie podwieszenia odpowiednio do środka ciężkości konkretnego zestawu paleta–ładunek.
Dostępne wykonania mają DOR 1; 1,5; 2 i 3 t. Wysokość A wynosi 1100–1600 mm dla UPW-1 oraz 1300–2000 mm dla pozostałych wielkości. Długość, rozstaw i przekrój wideł należy porównać z konstrukcją palety.
DANE KATALOGOWE CECHO

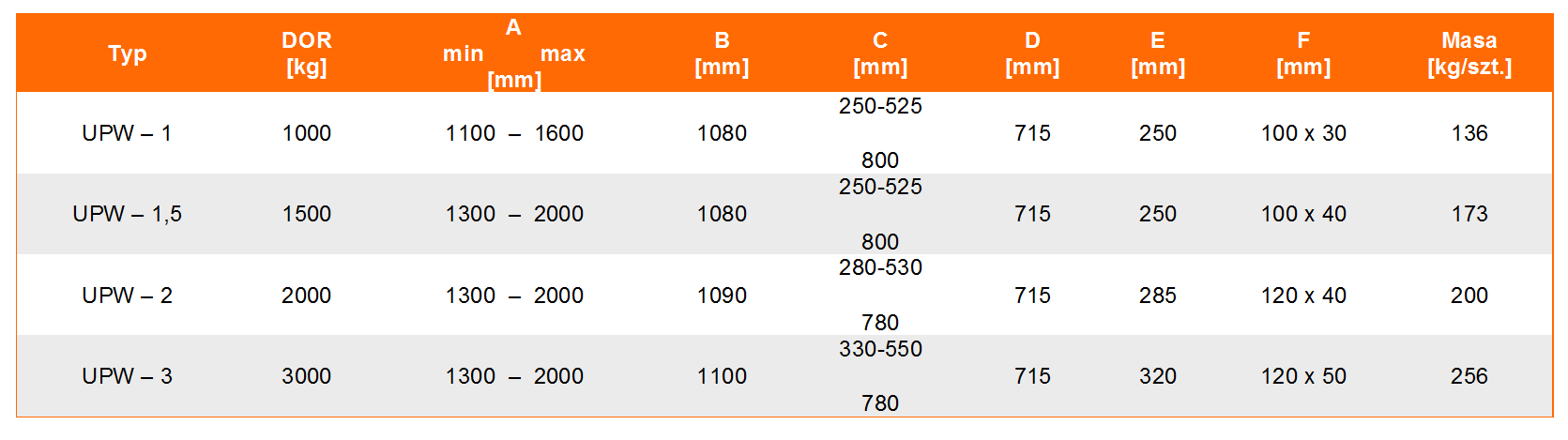

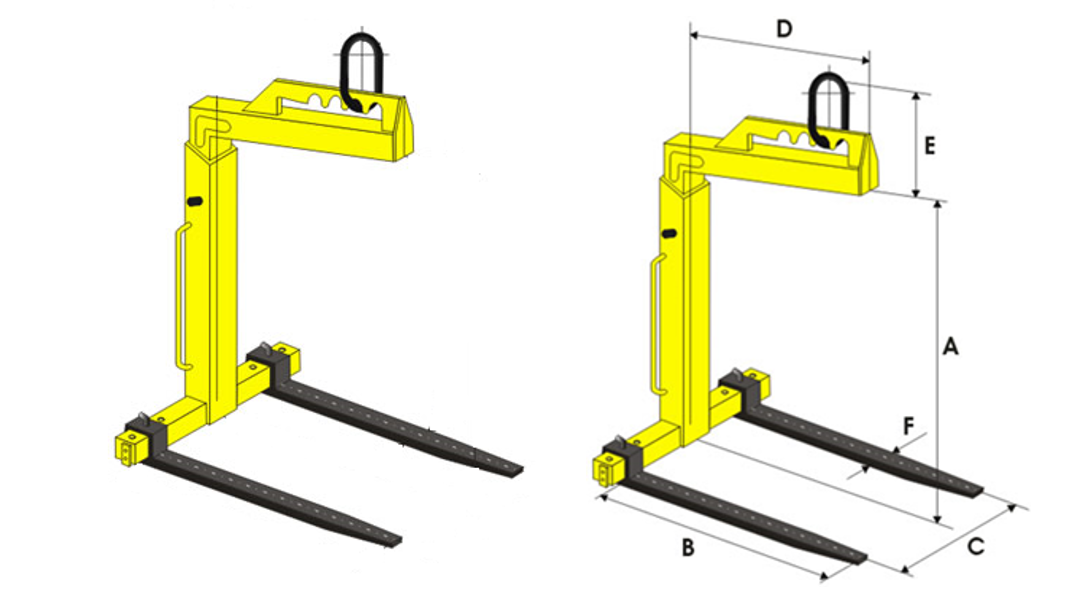

Rysunek wymiarowy i tabela UPW
Cztery wykonania z ręcznym wyważaniem. Dane dotyczą wymiarów oznaczonych A–F.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | A min–max [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| UPW – 1 | 1 | 1100 – 1600 | 1080 | 250-525 / 800 | 715 | 250 | 100 x 30 | 136 |
| UPW – 1,5 | 1,5 | 1300 – 2000 | 1080 | 250-525 / 800 | 715 | 250 | 100 x 40 | 173 |
| UPW – 2 | 2 | 1300 – 2000 | 1090 | 280-530 / 780 | 715 | 285 | 120 x 40 | 200 |
| UPW – 3 | 3 | 1300 – 2000 | 1100 | 330-550 / 780 | 715 | 320 | 120 x 50 | 256 |
DOR w t; wymiary w mm; masa własna w kg/szt. W kolumnie C zachowano dwa zapisy katalogowe rozstawu, rozdzielone ukośnikiem. Wymaganą konfigurację rozstawu należy wskazać przy doborze. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyt widłowy UPW?
Dobór wymaga danych całej palety z ładunkiem.
Wymiary i rozstaw
Podaj wysokość zestawu, długość i szerokość palety oraz wymiary jej otworów. Porównaj A, B, C i F; potrzebny rozstaw wideł wymaga określenia w zamówieniu.
Ręczne wyważanie
Określ położenie środka ciężkości i rozkład masy na palecie. Punkt podwieszenia ustawia się ręcznie zgodnie z instrukcją właściwego wykonania.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Sprawdź symbol UPW i DOR. Instrukcja właściwego uchwytu określa ustawienie wysokości i wideł, zabezpieczenie regulacji oraz sposób ręcznego wyważania i prowadzenia transportu.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj widły, korpus, elementy regulacji i ich zabezpieczenia oraz górne ucho z miejscami podwieszenia. Pęknięcia, trwałe odkształcenia lub niesprawne blokady wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy UPW sam wyważa ładunek?
UPW ma ręczne wyważanie środka ciężkości. Położenie podwieszenia dobiera się do konkretnej palety i rozkładu ładunku.
Jaką wysokość roboczą ma UPW?
Wymiar A dla UPW-1 wynosi 1100–1600 mm. Dla UPW-1,5, UPW-2 i UPW-3 wynosi 1300–2000 mm.
Co uwzględnić w wymaganej nośności?
Masę ładunku wraz z paletą. Przy doborze urządzenia dźwigowego dodaj także masę uchwytu i pozostałego osprzętu.
Jakie informacje przesłać do wyceny?
Podaj masę towaru z paletą, wysokość, wymiary palety i jej otworów, wymagany rozstaw wideł oraz położenie środka ciężkości. Dołącz szkic lub zdjęcia zestawu.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt widłowy UPW z CECHO.
Prześlij dane palety i ładunku. Dobierzemy nośność, wysokość i geometrię wideł UPW.
