Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt widłowy do pionowego transportu palet z ręcznym wyważaniem środka ciężkości typ MUW
Uchwyt widłowy do pionowego transportu palet z ręcznym wyważaniem środka ciężkości typ MUW
Dobór i wsparcie techniczne: CECHO.
MUW · TRANSPORT PALET · RĘCZNE WYWAŻANIE
Uchwyt widłowy MUW do pionowego podnoszenia i transportu palet z ręcznym wyważaniem środka ciężkości. Cztery wykonania o DOR 1; 1,5; 2 i 3 t. Wysokość, długość oraz rozstaw wideł dobiera się do palety i rozmieszczenia ładunku.
1–3 tDOR uchwytu4 wykonania w tabeli doboru

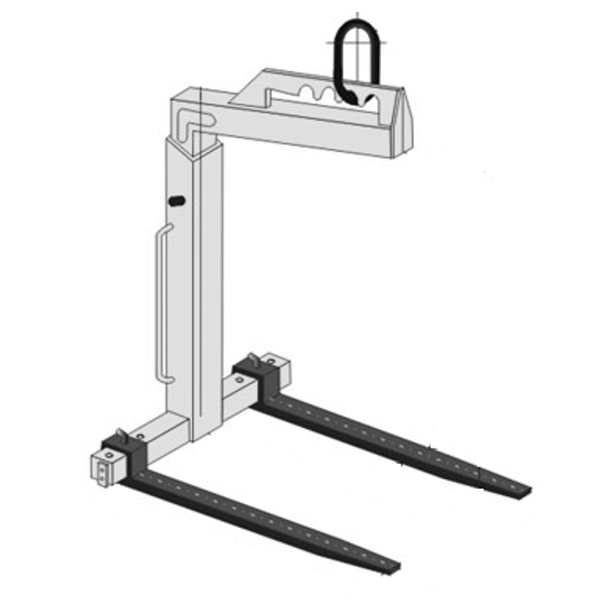

Uchwyt MUW — widok konstrukcji z ręcznym wyważaniem.
Potrzebujesz doboru uchwytu widłowego MUW?
Podaj masę palety z towarem, jej wysokość, wymiary otworów i położenie środka ciężkości. Pomocne będą szkic oraz zdjęcia.
Zapytaj CECHO o MUW →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt widłowy MUW — najważniejsze informacje
DOR UCHWYTU1–3 tCztery wykonania
WYWAŻANIERęczneDopasowanie do środka ciężkości
ROZSTAW WIDEŁ250–880 / 450–880 mmZależnie od wykonania
WSPARCIE CECHODobór MUWKontakt z technikiem →
PIONOWE PODNOSZENIE I TRANSPORT PALET

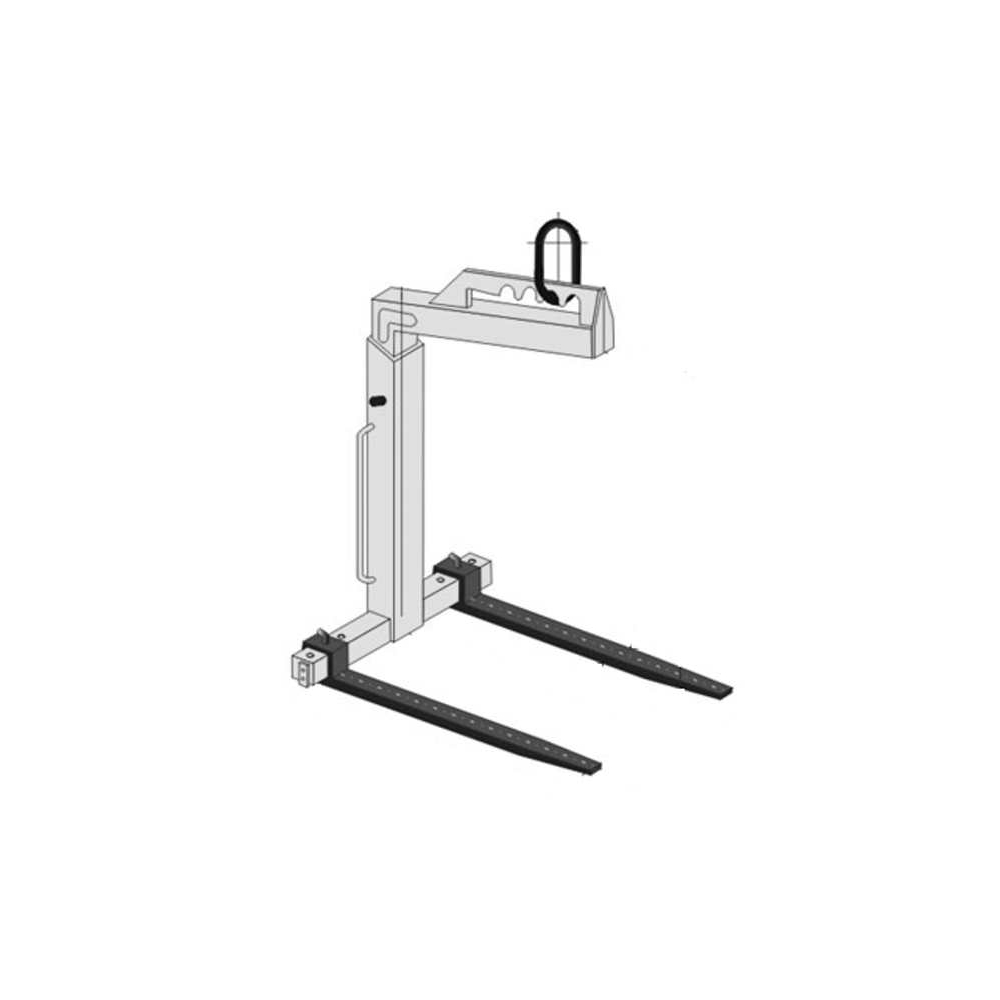

MUW — uchwyt do palet z ręcznym wyważaniem.
Uchwyt widłowy MUW jest przeznaczony do pionowego podnoszenia i transportu palet. Ręczne wyważanie oraz regulowane elementy konstrukcji pozwalają dobrać ustawienie do wymiarów i masy transportowanego zestawu.
Wersje MUW 1,0; 1,5 i 2,0 mają wysokość A 1250–1750 mm i rozstaw C 250–880 mm. Dla MUW 3,0 wartości te wynoszą odpowiednio 1300–2050 mm i 450–880 mm. Długości wideł B zestawiono osobno dla każdej wielkości.
DANE KATALOGOWE CECHO

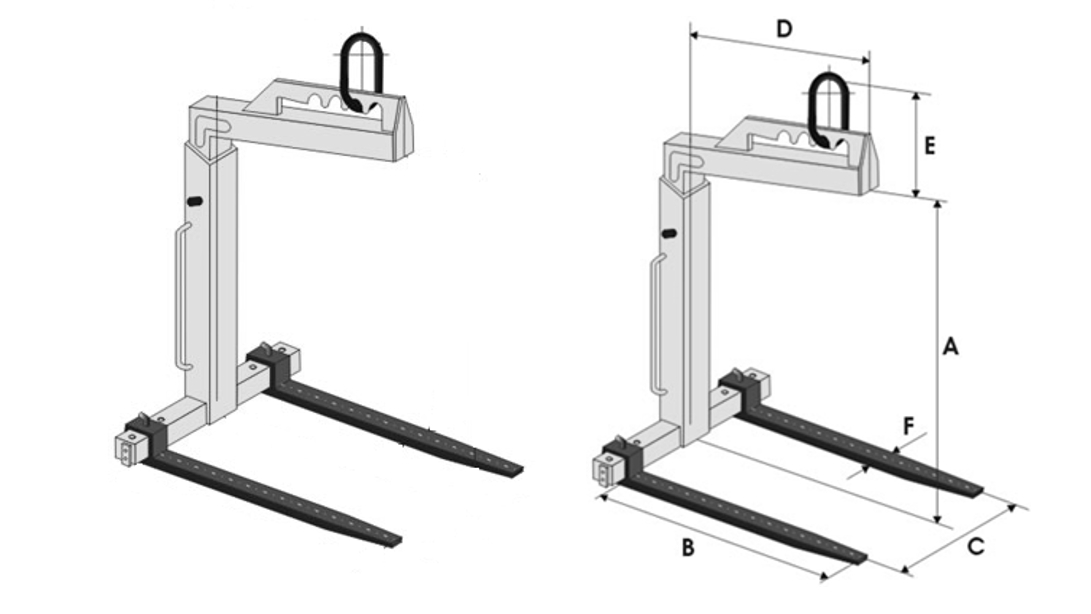

Rysunek wymiarowy i tabela MUW
Cztery wykonania uchwytu z ręcznym wyważaniem środka ciężkości.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

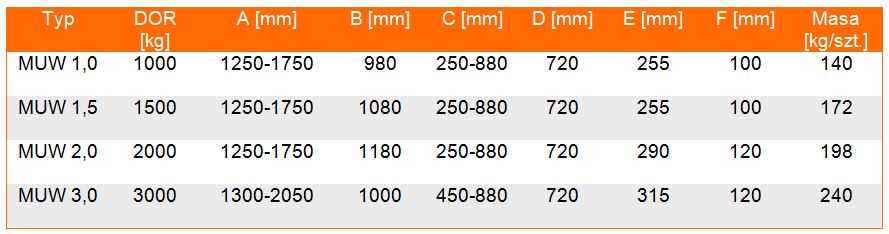

| Typ | DOR [t] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| MUW 1,0 | 1 | 1250-1750 | 980 | 250-880 | 720 | 255 | 100 | 140 |
| MUW 1,5 | 1,5 | 1250-1750 | 1080 | 250-880 | 720 | 255 | 100 | 172 |
| MUW 2,0 | 2 | 1250-1750 | 1180 | 250-880 | 720 | 290 | 120 | 198 |
| MUW 3,0 | 3 | 1300-2050 | 1000 | 450-880 | 720 | 315 | 120 | 240 |
DOR w t, wymiary A–F w mm, masa własna w kg/szt. Dobierz nośność do całkowitej masy towaru z paletą; uwzględnij geometrię i położenie środka ciężkości. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyt widłowy MUW?
Dobór wymaga danych całej palety z ładunkiem.
Wymiary i rozstaw
Podaj wysokość zestawu, wymiary palety i jej otworów. Sprawdź A, B, C oraz pozostałe wymiary z rysunku; długość wideł B wynosi 980, 1080, 1180 lub 1000 mm zależnie od wykonania.
Ręczne wyważanie
Określ rozkład masy na palecie i położenie środka ciężkości. Ustawienie podwieszenia wykonuje się ręcznie, według instrukcji właściwego MUW.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Sprawdź oznaczenie MUW i DOR na wyrobie. Instrukcja właściwego wykonania określa zasady ustawiania i zabezpieczania elementów regulacyjnych oraz ręcznego wyważania przed transportem.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj widły, korpus, ucho podwieszenia oraz elementy regulacyjne i ich zabezpieczenia. Pęknięcia, odkształcenia lub niesprawna blokada wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy MUW ma automatyczne wyważanie?
MUW jest uchwytem z ręcznym wyważaniem środka ciężkości. Ustawienie należy dopasować do konkretnej palety i rozmieszczenia ładunku.
Jakie zakresy rozstawu wideł ma MUW?
MUW 1,0, 1,5 i 2,0: C 250–880 mm. MUW 3,0: C 450–880 mm.
Jakie są masy uchwytów MUW?
MUW 1,0 waży 140 kg; MUW 1,5 — 172 kg; MUW 2,0 — 198 kg; MUW 3,0 — 240 kg. Masę uchwytu trzeba uwzględnić przy doborze urządzenia podnoszącego.
Jakie informacje przesłać do wyceny?
Podaj DOR lub masę towaru z paletą, jej wymiary, wysokość, otwory pod widły oraz położenie środka ciężkości. Dołącz szkic lub zdjęcia.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt widłowy MUW z CECHO.
Prześlij wymiary i masę palety z towarem. Dobierzemy właściwe wykonanie MUW.
Wyślij zapytanie o MUW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
