Uchwyt widłowy automatyczny AUW
Dobór i wsparcie techniczne: CECHO.
AUW · UCHWYT WIDŁOWY AUTOMATYCZNY
Uchwyt widłowy automatyczny AUW do podnoszenia ładunków podpartych na dwóch widłach. Pięć wykonań o DOR 1; 1,5; 2; 3 i 5 t. Dobór obejmuje rozstaw A, wysokość roboczą B, długość wideł C oraz geometrię połączenia z urządzeniem dźwigowym.
1–5 tDOR uchwytu5 wykonań w tabeli doboru

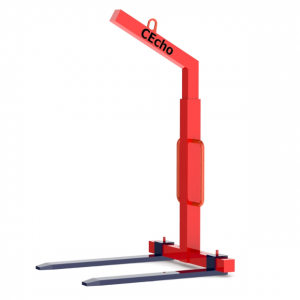

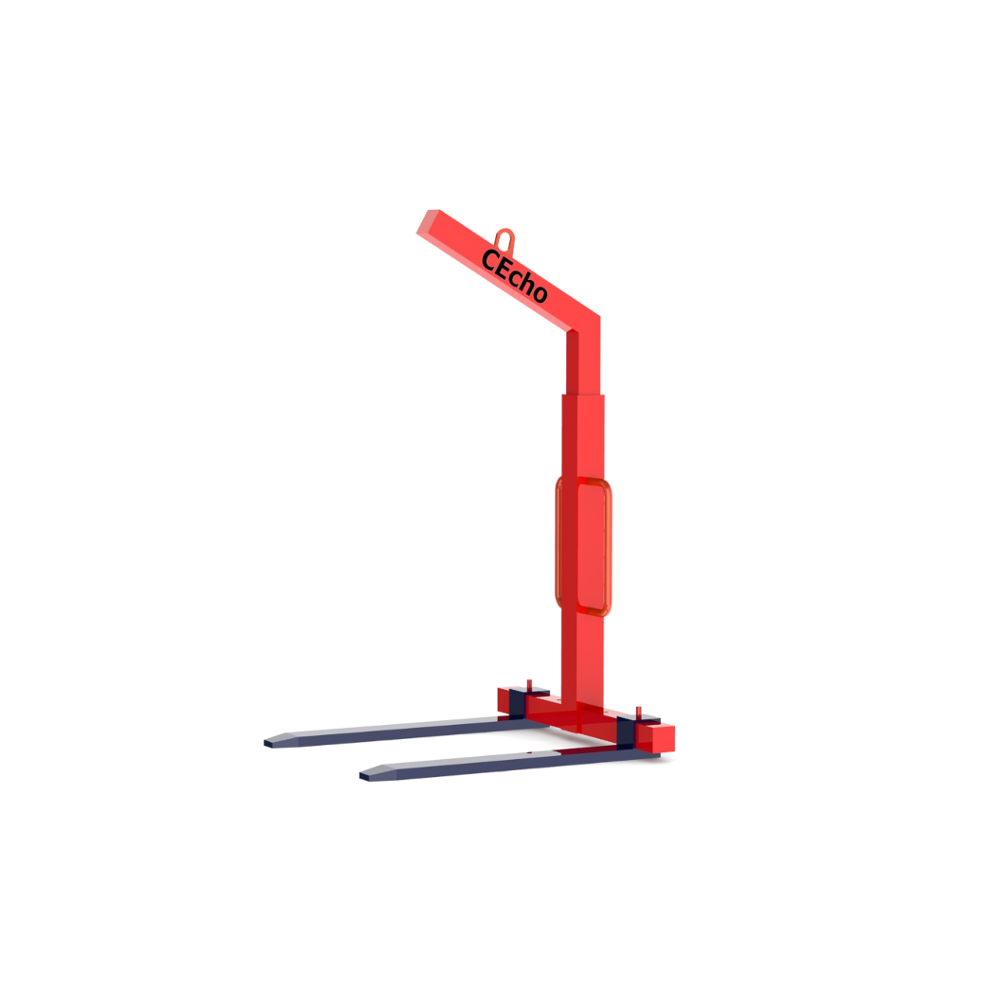

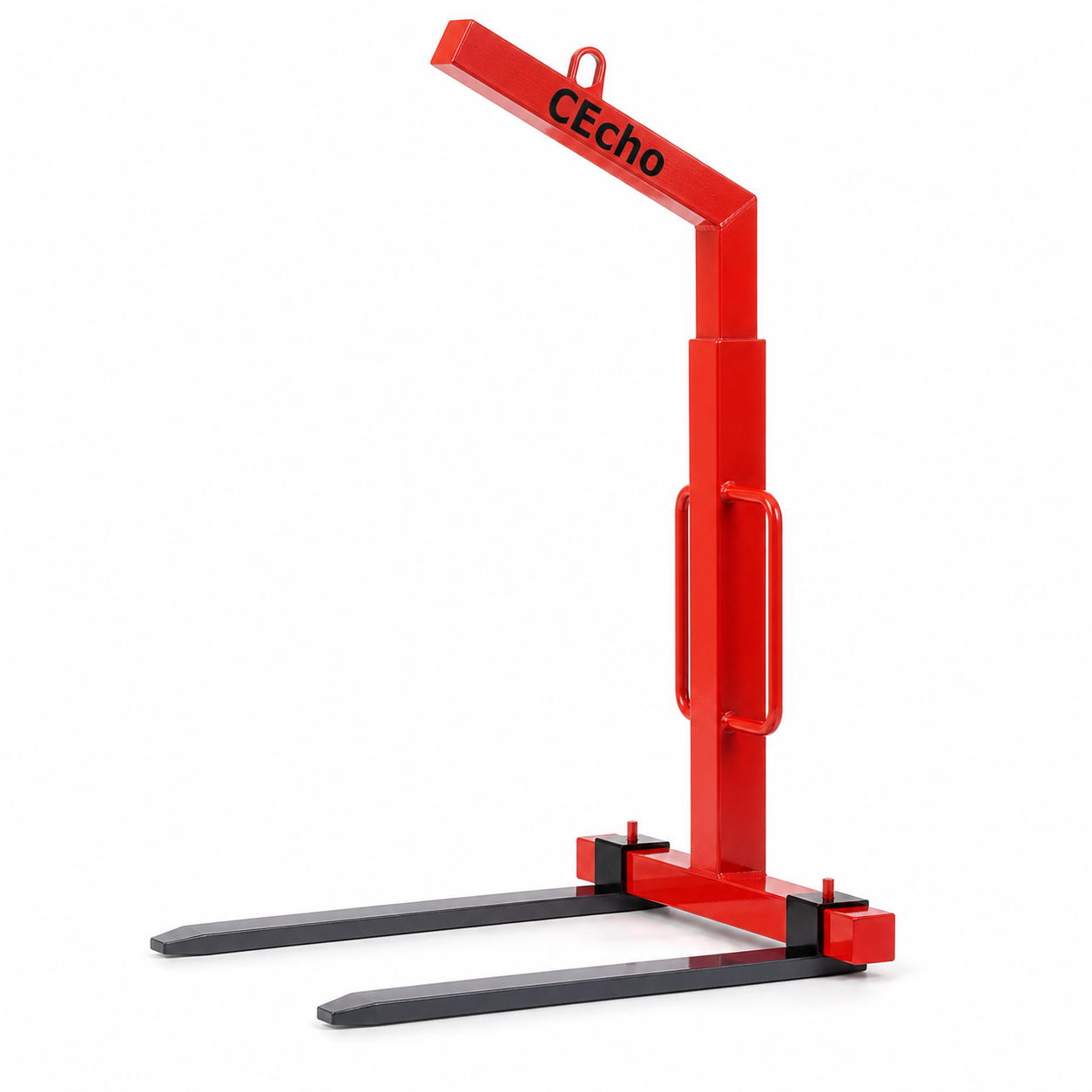

Uchwyt AUW — widok konstrukcji.
Potrzebujesz doboru uchwytu widłowego automatycznego AUW?
Podaj masę, wymiary i sposób podparcia ładunku, wymagany rozstaw wideł oraz wysokość roboczą.
Zapytaj CECHO o AUW →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt widłowy automatyczny AUW — najważniejsze informacje
DOR UCHWYTU1–5 tPięć wykonań
DŁUGOŚĆ WIDEŁ1000 mmWymiar C
DOBÓR GEOMETRIIRozstaw i wysokośćWymiary A i B
WSPARCIE CECHODobór AUWKontakt z technikiem →
PODNOSZENIE ŁADUNKÓW PODPARTYCH NA WIDŁACH
AUW — nośność i geometria dopasowane do ładunku.
Automatyczny uchwyt widłowy AUW służy do podnoszenia ładunków, które można prawidłowo podebrać i stabilnie podeprzeć na dwóch widłach. Wybór wykonania zależy od masy, wymiarów i rozkładu obciążenia.
Tabela obejmuje AUW 1,0; 1,5; 2,0; 3,0 i 5,0. Wszystkie mają długość wideł C równą 1000 mm, natomiast zakresy A i B oraz przekrój wideł różnią się pomiędzy wielkościami. Komponenty są malowane proszkowo.
DANE KATALOGOWE CECHO

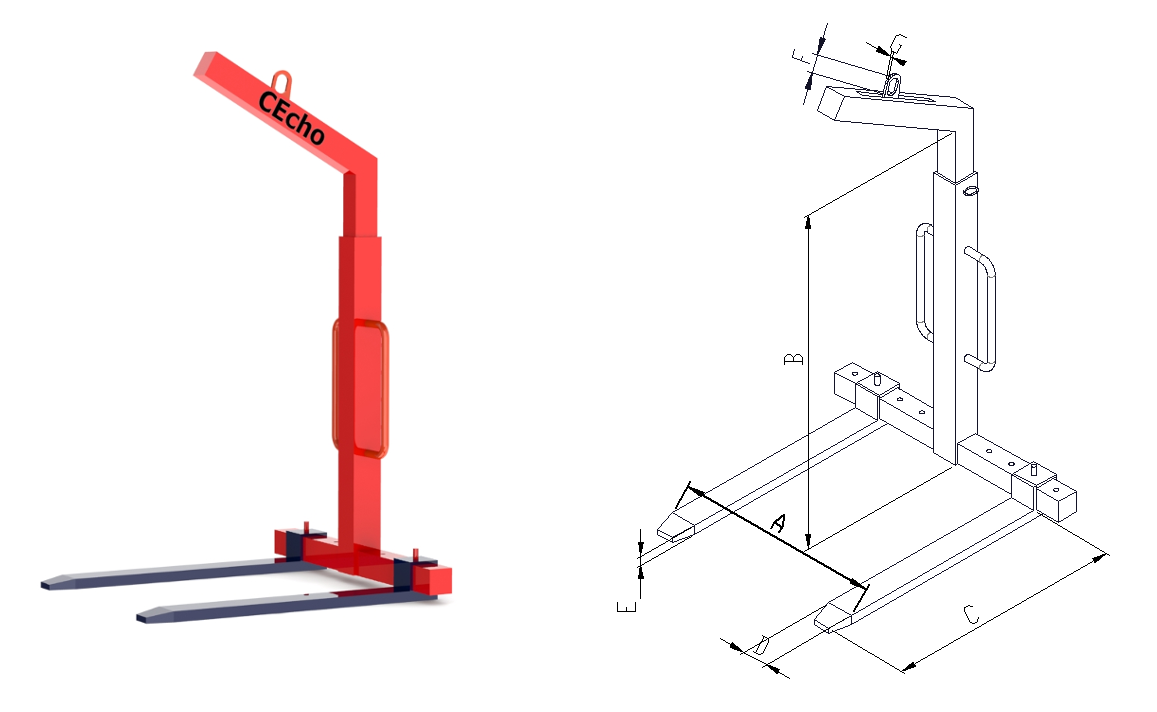

Rysunek wymiarowy i tabela AUW
Porównaj parametry właściwego wykonania. Wymiary A–G przedstawiono na rysunku.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

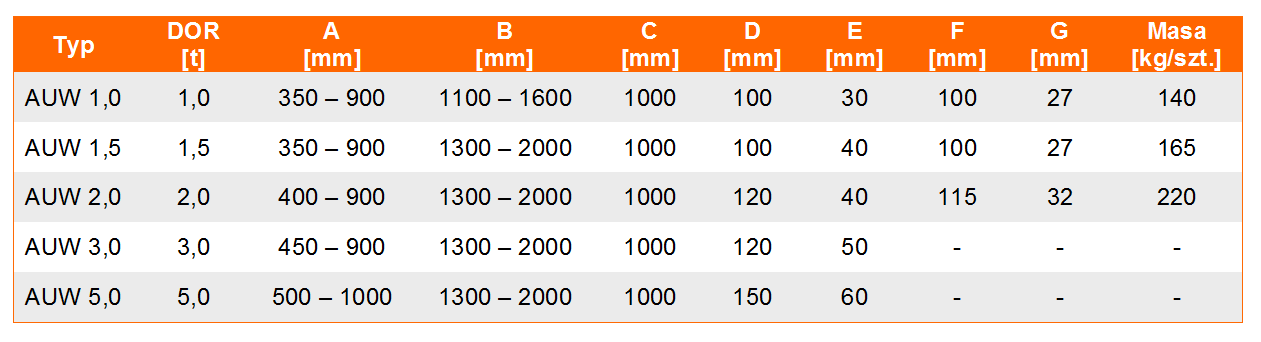

| Typ | DOR [t] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| AUW 1,0 | 1 | 350 – 900 | 1100 – 1600 | 1000 | 100 | 30 | 100 | 27 | 140 |
| AUW 1,5 | 1,5 | 350 – 900 | 1300 – 2000 | 1000 | 100 | 40 | 100 | 27 | 165 |
| AUW 2,0 | 2 | 400 – 900 | 1300 – 2000 | 1000 | 120 | 40 | 115 | 32 | 220 |
| AUW 3,0 | 3 | 450 – 900 | 1300 – 2000 | 1000 | 120 | 50 | — | — | — |
| AUW 5,0 | 5 | 500 – 1000 | 1300 – 2000 | 1000 | 150 | 60 | — | — | — |
DOR w t, wymiary w mm, masa własna w kg/szt. Znak „—” oznacza brak podanej wartości: F, G i masa dla AUW 3,0 oraz 5,0 wymagają potwierdzenia przy doborze. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyt widłowy AUW?
DOR i geometria muszą odpowiadać całemu podnoszonemu zestawowi.
Geometria wideł
Sprawdź A — rozstaw, B — wysokość roboczą oraz C — długość 1000 mm. Porównaj również szerokość D i grubość E wideł z przestrzenią pod ładunkiem.
Połączenie i podwieszenie
Podaj urządzenie podnoszące i wymiary elementu współpracującego z górnym uchem. Sprawdź F i G dla konkretnego wykonania oraz warunki pracy określone w jego instrukcji.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Sprawdź symbol AUW, DOR i oznaczenie wykonania. Instrukcja właściwego uchwytu określa ustawienia, zabezpieczenie elementów regulacyjnych i dopuszczony sposób podparcia oraz podnoszenia ładunku.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem skontroluj widły, ramę, górne ucho oraz elementy regulacyjne i zabezpieczające. Pęknięcia, odkształcenia albo niesprawne blokady wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Jakie nośności obejmuje seria AUW?
Pięć wykonań: AUW 1,0 — 1 t; AUW 1,5 — 1,5 t; AUW 2,0 — 2 t; AUW 3,0 — 3 t; AUW 5,0 — 5 t.
Jaką długość mają widły AUW?
Wymiar C wynosi 1000 mm dla wszystkich pięciu wykonań w tabeli. Rozstaw A, wysokość B i przekrój wideł zależą od wielkości.
Dlaczego część pól tabeli ma znak „—”?
Dla AUW 3,0 i 5,0 nie podano wymiarów F, G ani masy własnej. Te wartości trzeba potwierdzić przy doborze konkretnego uchwytu.
Jakie informacje przesłać do wyceny?
Podaj wymaganą nośność, masę i wymiary ładunku, sposób podparcia, rozstaw wideł, wysokość roboczą i urządzenie dźwigowe. Dołącz szkic lub zdjęcia.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt widłowy automatyczny AUW z CECHO.
Prześlij dane ładunku i sposób jego podparcia. Dobierzemy wielkość AUW i sprawdzimy dopasowanie wymiarów.
Wyślij zapytanie o AUW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
