Uchwyt szczękowy typ UsD
Dobór i wsparcie techniczne: CECHO.
UsD · UCHWYT SZCZĘKOWY · PROFILE STALOWE

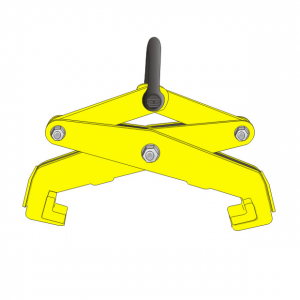

Uchwyt szczękowy UsD do podnoszenia i transportu profili stalowych oraz dwuteowników. Pięć wielkości o DOR 0,5–10 t, z rozstawem szczęk B 200, 300 lub 400 mm. Przeznaczony do prac przeładunkowych i transportu wewnętrznego.
0,5–10 tDOR uchwytu5 wykonań w tabeli doboru
Potrzebujesz doboru uchwytu szczękowego UsD?
Podaj masę, długość i przekrój profilu oraz szerokość w miejscu chwytu. Dobierzemy UsD i sposób podwieszenia.
Zapytaj CECHO o UsD →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt szczękowy UsD — najważniejsze informacje
DOR UCHWYTU0,5–10 tPięć wielkości katalogowych
ROZSTAW SZCZĘK B200 / 300 / 400 mmDobór do szerokości profilu
ZASTOSOWANIEProfile staloweDwuteowniki i prace przeładunkowe
WSPARCIE CECHODobór chwytakaKontakt z technikiem →
PODNOSZENIE I TRANSPORT PROFILI STALOWYCH
UsD — chwyt szczękowy do prac przeładunkowych.

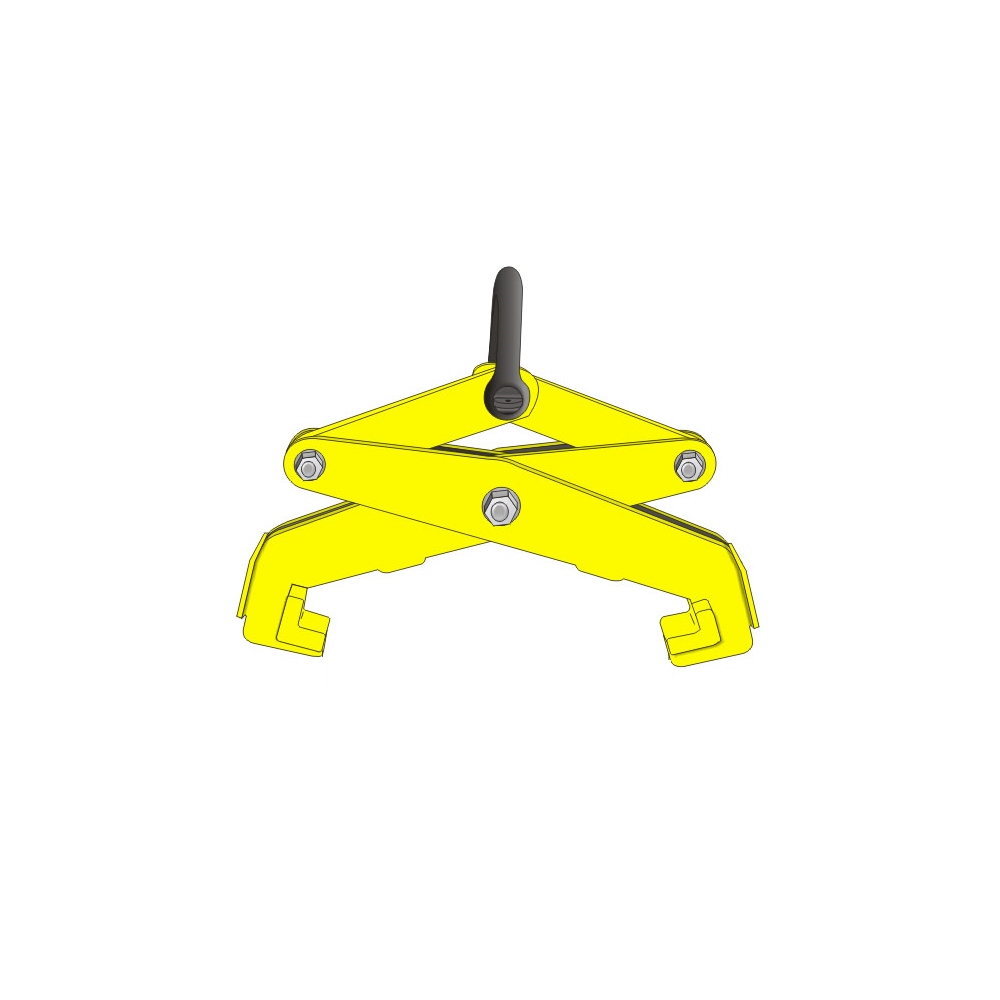

Uchwyt UsD służy do podnoszenia i transportu profili stalowych, w tym dwuteowników. Chwyt szczękowy umożliwia objęcie profilu w miejscu dobranym do jego geometrii i położenia środka ciężkości.
Wykonania katalogowe to UsD 50, UsD 160, UsD 300, UsD 500 i UsD 1000. Ich DOR wynosi kolejno 0,5, 1,6, 3, 5 i 10 t. Oznaczenie wielkości nie jest zapisem udźwigu w kilogramach.

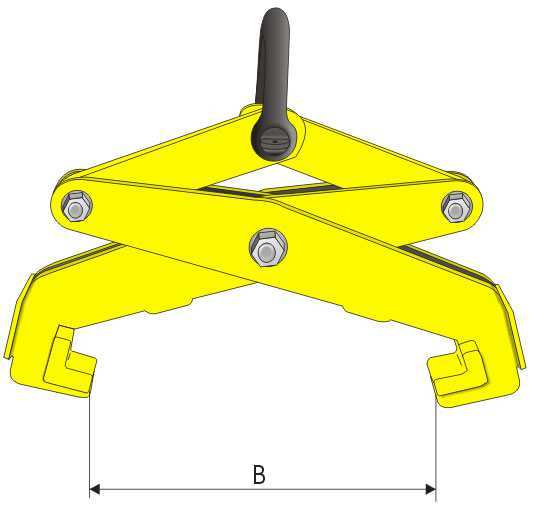

Rozstaw szczęk B wynosi 200 mm dla UsD 50, 300 mm dla UsD 160/300/500 oraz 400 mm dla UsD 1000. Nośność i rozstaw należy sprawdzić dla tej samej wielkości, z uwzględnieniem kształtu transportowanego profilu.
DANE KATALOGOWE CECHO

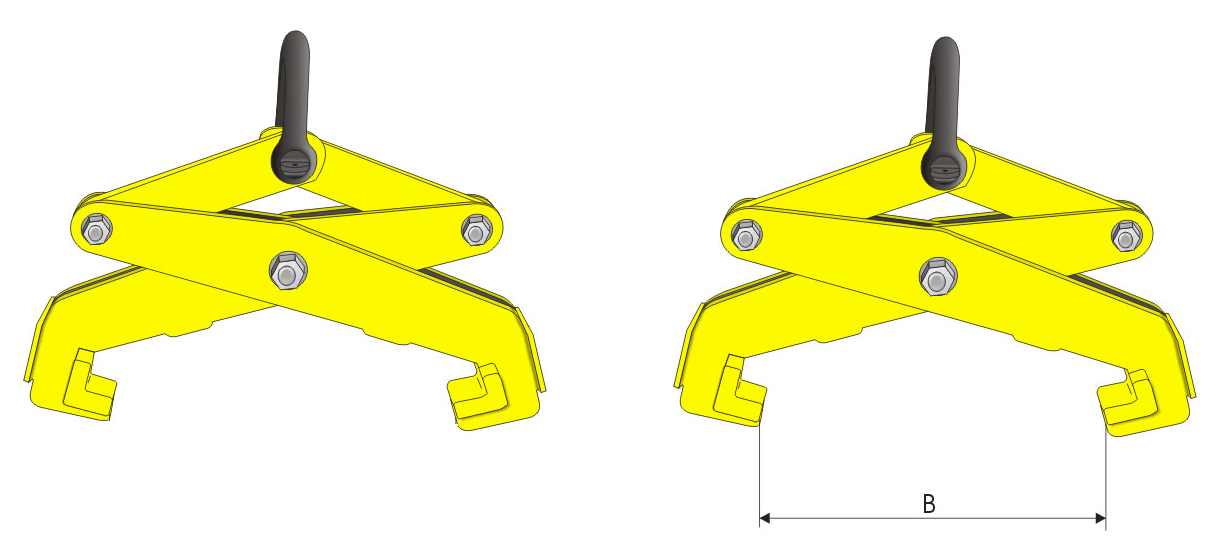

Rysunek wymiarowy i tabela UsD
Parametry standardowych wykonań do profili stalowych i dwuteowników.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

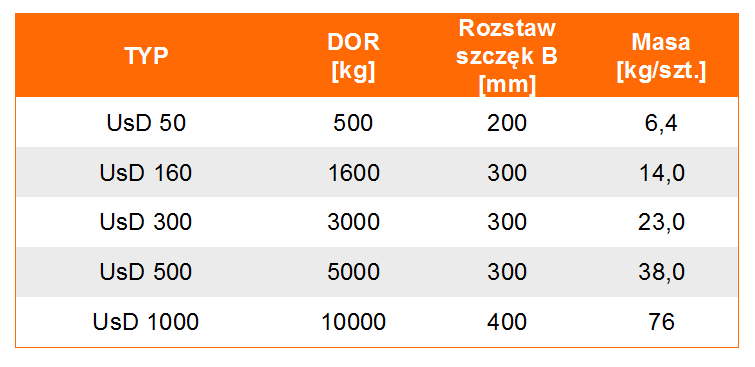

| Typ | DOR [t] | Rozstaw szczęk B [mm] | Masa [kg/szt.] |
|---|---|---|---|
| UsD 50 | 0,5 | 200 | 6,4 |
| UsD 160 | 1,6 | 300 | 14,0 |
| UsD 300 | 3 | 300 | 23,0 |
| UsD 500 | 5 | 300 | 38,0 |
| UsD 1000 | 10 | 400 | 76 |
DOR w t; rozstaw szczęk B w mm; masa w kg/szt. B jest wartością katalogową rozstawu — tabela nie określa minimalnej szerokości chwytu. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyt szczękowy UsD?
Dobierz nośność i rozstaw szczęk do tego samego elementu stalowego.
Rozstaw B i przekrój
Podaj szerokość profilu i wymiary miejsca chwytu. B wynosi 200, 300 albo 400 mm zależnie od wielkości. Dołącz przekrój lub zdjęcie, aby sprawdzić prawidłowe objęcie elementu przez szczęki.
Długość i podwieszenie
Podaj długość profilu, środek ciężkości i planowaną liczbę punktów podwieszenia. Sposób połączenia z urządzeniem podnoszącym musi zapewniać ustawienie zgodne z instrukcją.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Sprawdź oznaczenie UsD, DOR i rozstaw szczęk B. Instrukcja właściwa dla wykonania określa sposób osadzenia szczęk, obsługę mechanizmu oraz dopuszczony układ podnoszenia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje szczęki, ramiona, przeguby, sworznie i ucho podwieszenia. Zacinanie przegubów, nadmierne luzy, pęknięcia lub odkształcenia wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Do jakich ładunków przeznaczony jest UsD?
Standardowe wielkości w tabeli służą do podnoszenia i transportu profili stalowych oraz dwuteowników, zwłaszcza podczas prac przeładunkowych.
Jaki udźwig ma UsD 50?
UsD 50 ma DOR 0,5 t. Pozostałe wielkości mają DOR 1,6, 3, 5 lub 10 t; wartości podano w tabeli.
Co oznacza wymiar B?
Rozstaw szczęk uchwytu: 200 mm dla UsD 50, 300 mm dla UsD 160/300/500 lub 400 mm dla UsD 1000. Nie należy traktować go jako pełnego zakresu regulacji od zera.
Czy dane obejmują uchwyty do betonu i pierścieni?
Nie. Tabela dotyczy standardowych UsD do profili stalowych. Wykonania do innych ładunków wymagają osobnego doboru geometrii i parametrów.
Jakie informacje przesłać do wyceny?
Podaj masę, długość i przekrój elementu oraz szerokość w miejscu chwytu. Prześlij zdjęcie lub szkic z położeniem środka ciężkości.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt szczękowy UsD z CECHO.
Prześlij dane profilu i planowany sposób podnoszenia. Dobierzemy UsD o odpowiednim DOR i rozstawie szczęk.
Wyślij zapytanie o UsD →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
