Masa elementu
DOR uchwytu wynosi 0,2 t. Przy doborze urządzenia dźwigowego uwzględnij dodatkowo masę UBK-200 — 11,6 kg — oraz zawiesia.
Koszyk0
Twój koszyk jest pusty ...
- Akcesoria zawiesiowe
- Liny stalowe
- Mocowanie ładunków
- Osłony zawiesi i pasów mocujących
- Punkty mocujące
- Trawersy, suwnice, żurawie
- Punkty kotwiczenia do ochrony przed upadkiem
- Uchwyty, Chwytaki
- Wciągniki, Podnośniki
- Zawiesia łańcuchowe
- Zawiesia linowe
- Zawiesia pasowe tekstylne
- Zawiesia wężowe
- Zblocza, krążki linowe
- Manipulatory próżniowe
- Rozwiązania
- Usługi
Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt szczękowy do podnoszenia krawężników i bloczków betonowych typ UBK-200

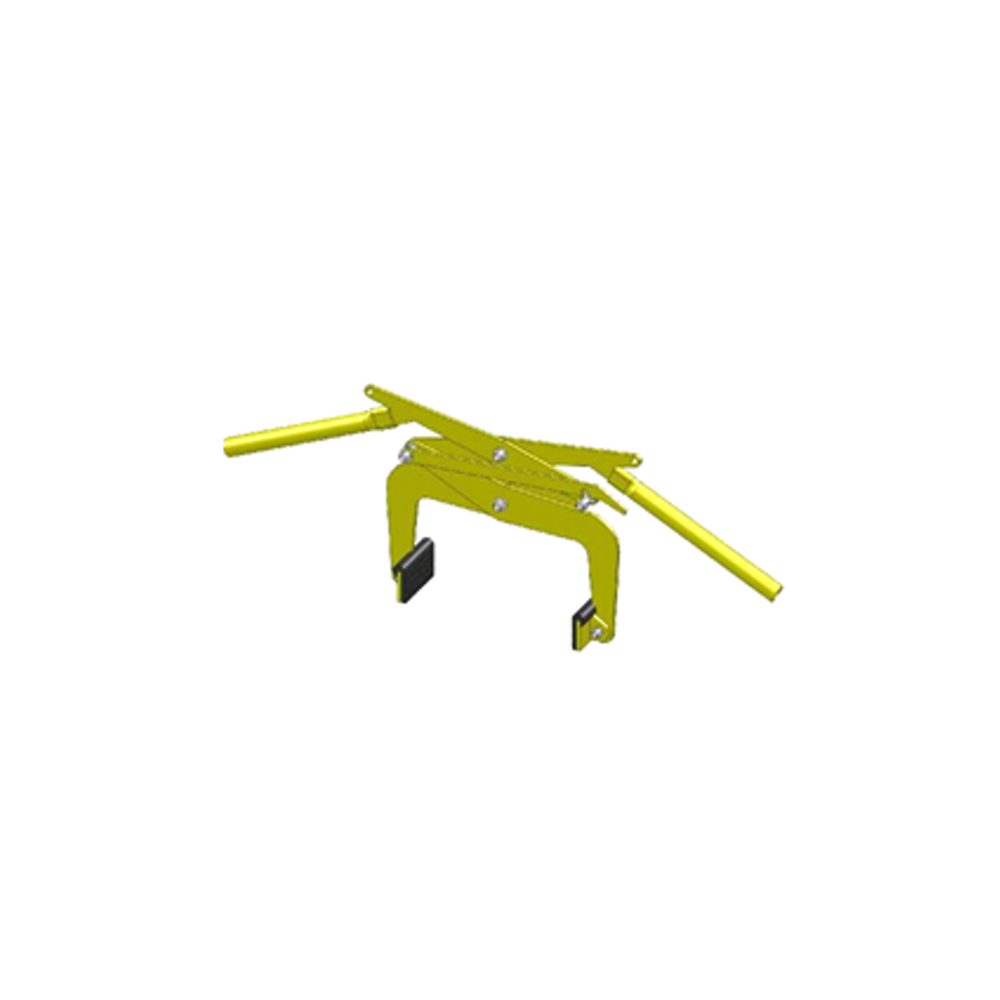

Uchwyt szczękowy do podnoszenia krawężników i bloczków betonowych typ UBK-200
Dobór i wsparcie techniczne: CECHO.
UBK-200 · KRAWĘŻNIKI I BLOCZKI BETONOWE
Uchwyt szczękowy UBK-200 do podnoszenia krawężników i bloczków betonowych. DOR 0,2 t, zakres chwytania 100–300 mm i masa własna 11,6 kg. Uchwyty ręczne oraz oczka do mocowania zawiesia dwucięgnowego pozwalają dobrać sposób transportu do zadania.
0,2 tDOR uchwytu1 wykonanie w tabeli doboru

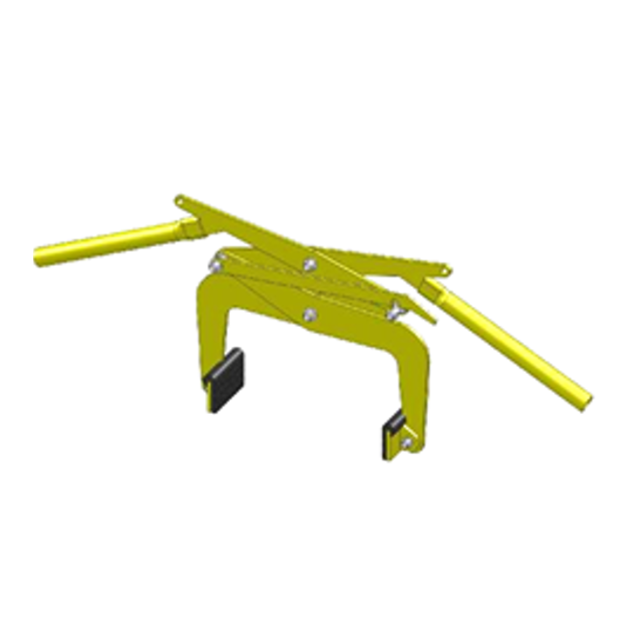

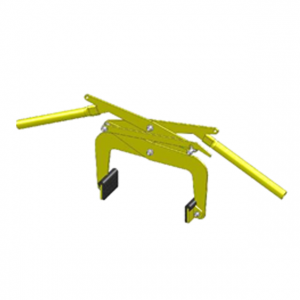

Ilustracja uchwytu UBK-200.
Potrzebujesz doboru uchwytu do krawężników UBK-200?
Podaj masę i szerokość elementu w miejscu chwytu oraz planowany sposób podnoszenia — ręczny lub z użyciem zawiesia.
Zapytaj CECHO o UBK-200 →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do krawężników UBK-200 — najważniejsze informacje
DOR UCHWYTU0,2 tUBK-200
ZAKRES SZCZĘK100–300 mmWymiar Z
PODNOSZENIERęczne / zawiesieOczka dla dwóch cięgien
WSPARCIE CECHODobór uchwytuKontakt z technikiem →
TRANSPORT KRAWĘŻNIKÓW I BLOCZKÓW
UBK-200 — chwyt szczękowy do elementów betonowych.
UBK-200 służy do podnoszenia krawężników i bloczków betonowych o wymiarach zgodnych z zakresem chwytania 100–300 mm. Zacisk szczęk jest proporcjonalny do podnoszonej masy. Dobór uwzględnia geometrię oraz stan powierzchni elementu.
Uchwyt ma rękojeści do przenoszenia ręcznego oraz oczka do mocowania zawiesia dwucięgnowego przy podnoszeniu urządzeniem dźwigowym. DOR 0,2 t jest nośnością uchwytu; sposób ręcznej obsługi należy dobrać osobno do masy i warunków pracy.
DANE KATALOGOWE CECHO

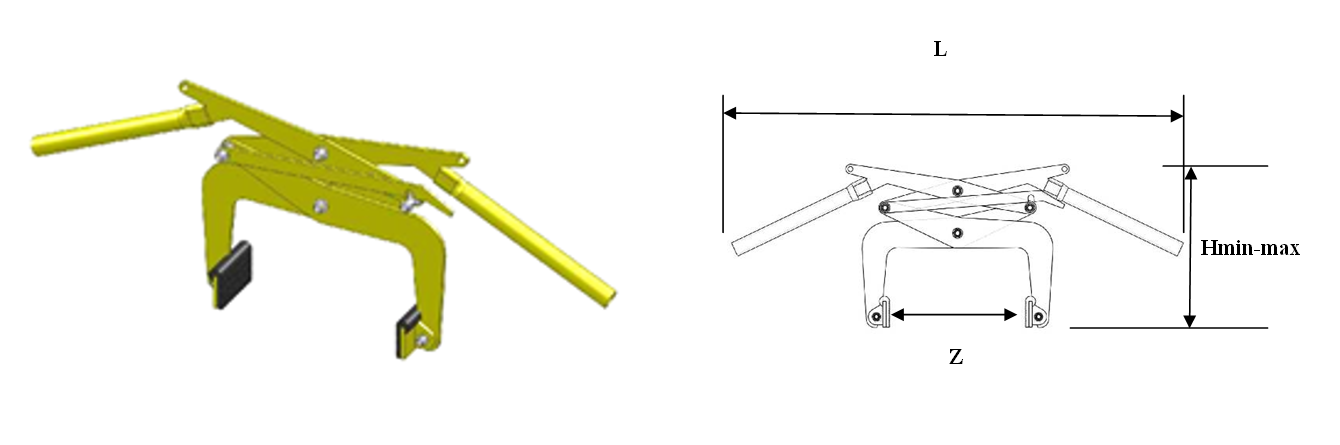

Rysunek wymiarowy i tabela UBK-200
Zakres szczęk Z oraz wymiary H i L odpowiadają oznaczeniom na rysunku.

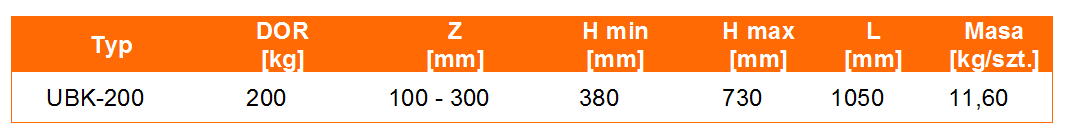

Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | Z [mm] | H min [mm] | H max [mm] | L [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|
| UBK-200 | 0,2 | 100-300 | 380 | 730 | 1050 | 11,60 |
DOR w t; Z, H i L w mm; masa własna w kg/szt. Masa podnoszonego elementu nie może przekraczać DOR uchwytu. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać UBK-200 do krawężnika?
Podaj masę elementu, jego wymiary i sposób podnoszenia.
Szerokość i powierzchnia
Szerokość w miejscu chwytu musi mieścić się w zakresie 100–300 mm. Prześlij przekrój lub zdjęcie krawężnika, aby ocenić dopasowanie szczęk.
Ręcznie lub na zawiesiu
Do podnoszenia urządzeniem dźwigowym stosuje się oczka przewidziane dla zawiesia dwucięgnowego. Przenoszenie ręczne wymaga odrębnej oceny masy całego zestawu i organizacji pracy.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Sprawdź oznaczenie UBK-200, DOR i zakres chwytania konkretnego uchwytu. Instrukcja określa sposób zakładania, podwieszania, zwalniania oraz kontroli przed użyciem.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj szczęki, powierzchnie chwytające, przeguby, rękojeści i oczka zawiesia. Nie używaj uchwytu z pęknięciami, odkształceniami lub uszkodzonym mechanizmem; skieruj go do oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Jaki zakres chwytania ma UBK-200?
Zakres Z wynosi 100–300 mm. Dotyczy szerokości elementu w miejscu kontaktu szczęk.
Czy UBK-200 można podwiesić na zawiesiu?
Tak. Uchwyt ma oczka do mocowania zawiesia dwucięgnowego i może być podnoszony urządzeniem dźwigowym. Sposób połączenia musi odpowiadać instrukcji uchwytu.
Jakie są DOR i masa UBK-200?
DOR uchwytu wynosi 0,2 t, a masa własna 11,6 kg. Nośność uchwytu nie określa dopuszczalnego ciężaru przenoszonego ręcznie przez pracowników.
Jakie informacje przesłać do wyceny?
Podaj masę krawężnika lub bloczka, szerokość w miejscu chwytu, pozostałe wymiary i planowany sposób podnoszenia. Pomocne będą przekrój i zdjęcia powierzchni.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt do krawężników UBK-200 z CECHO.
Prześlij wymiary i masę elementu betonowego. Sprawdzimy dopasowanie uchwytu UBK-200 i sposób jego podwieszenia.
Wyślij zapytanie o UBK-200 →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
