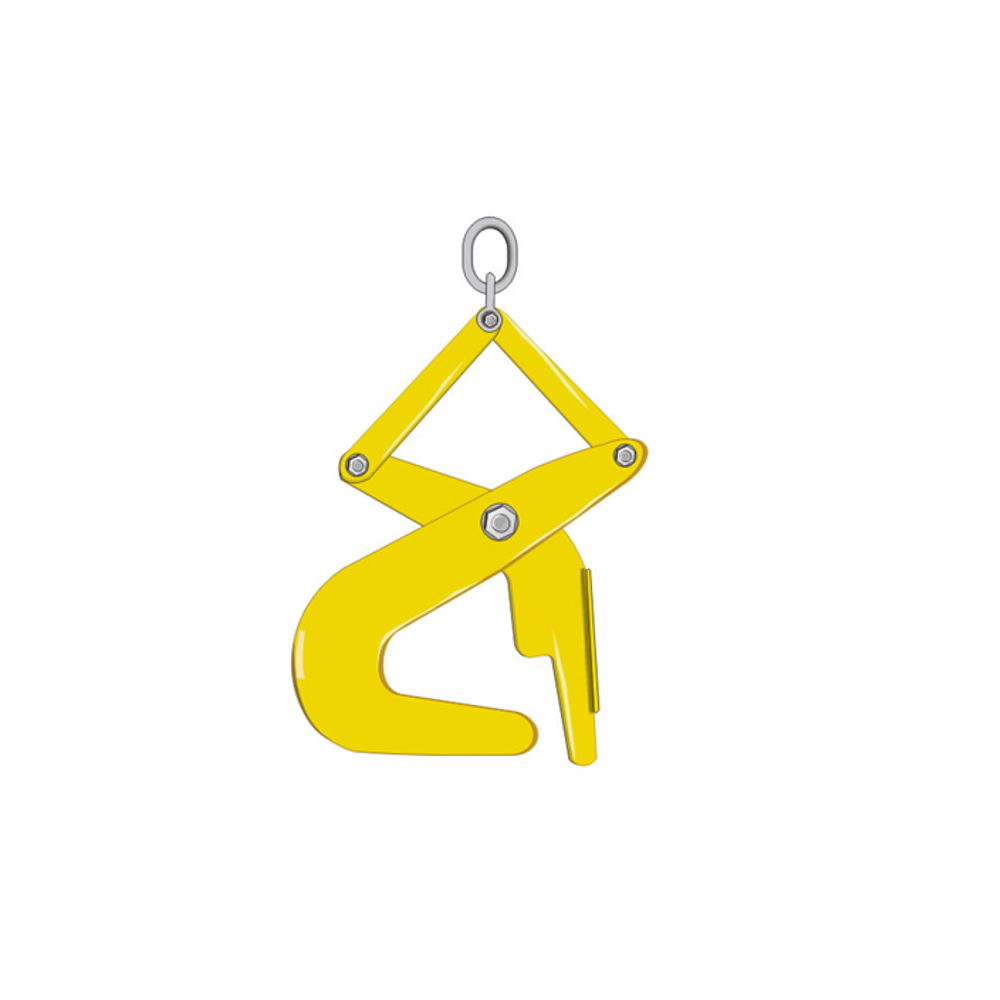

Uchwyt szczękowy do ceowników typ UC
Dobór i wsparcie techniczne: CECHO.
UC · UCHWYT SZCZĘKOWY · CEOWNIKI STALOWE
Uchwyt szczękowy UC do podnoszenia i transportu ceowników stalowych. Dwie wielkości o DOR 1,5 lub 3 t na sztukę. Przy jednoczesnym zastosowaniu dwóch uchwytów wymagana jest trawersa dobrana do transportowanego profilu.
1,5–3 tDOR jednej sztuki2 wykonania w tabeli doboru

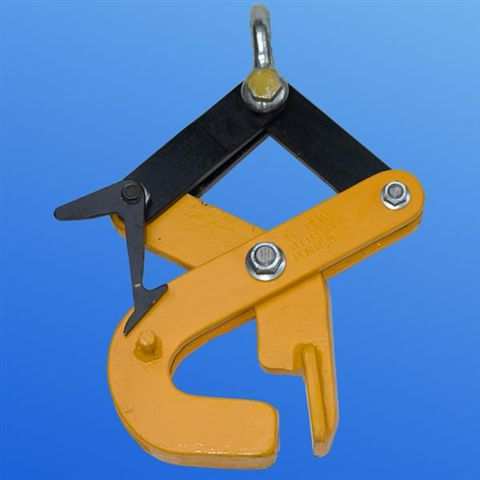

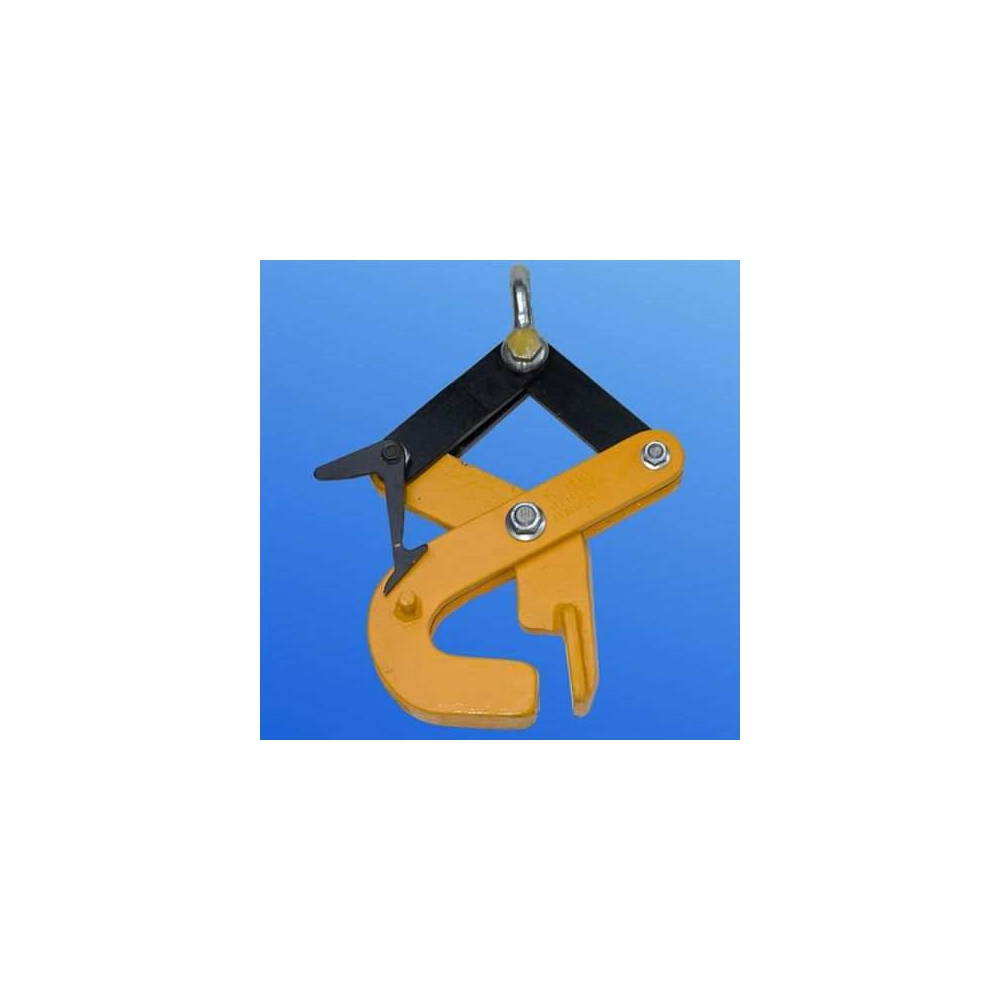

Zdjęcie przedstawia wykonanie UC-1,5.
Potrzebujesz doboru uchwytu do ceowników UC?
Podaj masę, długość i przekrój ceownika oraz planowane punkty chwytu. Dobierzemy UC i układ podwieszenia.
Zapytaj CECHO o UC →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do ceowników UC — najważniejsze informacje
DOR JEDNEJ SZTUKI1,5 / 3 tDwie wielkości UC
ZASTOSOWANIECeowniki stalowePodnoszenie i transport
PRACA DWOMA UCHWYTAMIZ trawersąWymagany układ podwieszenia
WSPARCIE CECHODobór do ceownikaKontakt z technikiem →
PODNOSZENIE I TRANSPORT CEOWNIKÓW
UC — uchwyt szczękowy do profilu ceowego.
Uchwyt UC przeznaczony jest do podnoszenia i transportu ceowników stalowych. Kształt szczęk należy dopasować do przekroju profilu i sprawdzić prawidłowe osadzenie uchwytu przed podnoszeniem.
Seria obejmuje UC-1,5 o DOR 1,5 t oraz UC-3 o DOR 3 t. Są to nośności pojedynczego uchwytu. Masa własna wynosi odpowiednio 8,8 i 21 kg.
Przy jednoczesnym zastosowaniu dwóch UC wymagana jest trawersa. Rozstaw punktów podwieszenia oraz obciążenie każdego uchwytu dobiera się do długości i masy ceownika oraz położenia jego środka ciężkości.
DANE KATALOGOWE CECHO

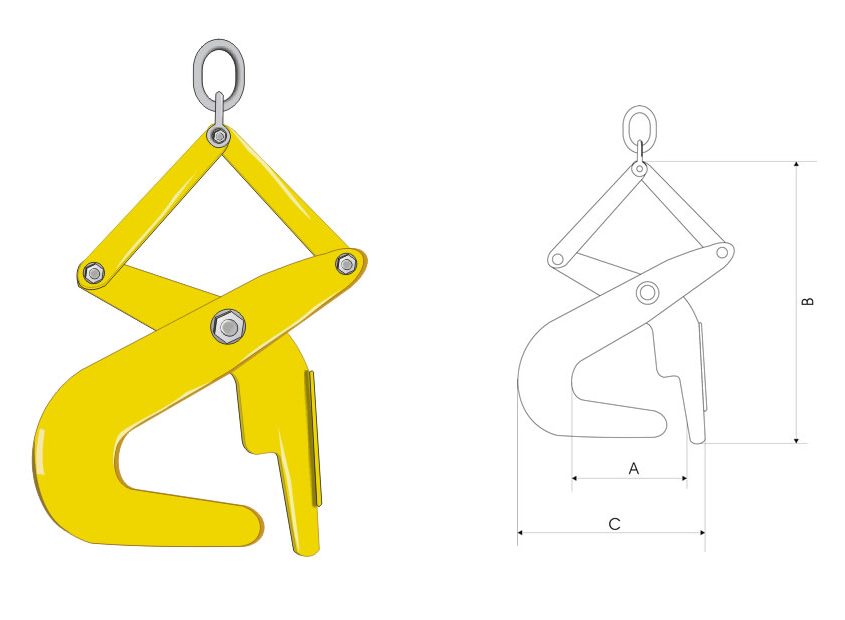

Rysunek wymiarowy i tabela UC
Parametry katalogowe dwóch wielkości UC do ceowników stalowych.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

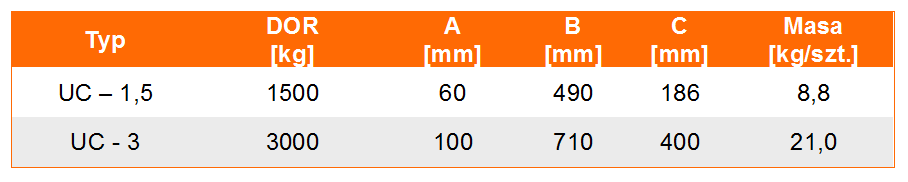

| Typ | DOR [t/szt.] | A [mm] | B [mm] | C [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|
| UC – 1,5 | 1,5 | 60 | 490 | 186 | 8,8 |
| UC - 3 | 3 | 100 | 710 | 400 | 21,0 |
DOR w t na pojedynczy uchwyt; wymiary A, B i C w mm; masa w kg/szt. A jest wymiarem z rysunku — nie podano zakresu chwytu od zera. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyt UC do ceownika?
Potrzebne są parametry profilu oraz planowany układ podnoszenia.
Przekrój i miejsce chwytu
Podaj oznaczenie i wymiary ceownika oraz jego długość. Porównaj miejsce chwytu z wymiarami A/B/C: 60/490/186 mm dla UC-1,5 lub 100/710/400 mm dla UC-3.
Liczba uchwytów i trawersa
Przy jednoczesnej pracy dwóch UC wymagana jest trawersa. Dobierz rozstaw punktów podwieszenia do długości ceownika i położenia środka ciężkości.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Sprawdź oznaczenie UC oraz DOR. Instrukcja właściwego wykonania określa sposób osadzenia szczęk na ceowniku, połączenie z zawiesiem i dopuszczony układ obciążenia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje szczęki, ramiona, przeguby, sworznie oraz ucho podwieszenia. Nadmierne luzy, zacinanie mechanizmu, pęknięcia lub odkształcenia wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Do jakich profili przeznaczony jest UC?
Do podnoszenia i transportu ceowników stalowych o geometrii zgodnej z konstrukcją szczęk i wymiarami wybranej wielkości.
Czy DOR dotyczy jednej sztuki czy pary?
Wartości 1,5 i 3 t dotyczą pojedynczego uchwytu UC. Obciążenie całego układu ustala się z uwzględnieniem rozkładu sił.
Czy dwa UC wymagają trawersy?
Tak. Przy jednoczesnym użyciu dwóch uchwytów należy zastosować trawersę dobraną do ceownika.
Jakie są wymiary i masy UC?
UC-1,5: A = 60, B = 490, C = 186 mm; masa 8,8 kg. UC-3: A = 100, B = 710, C = 400 mm; masa 21 kg. Oznaczenia pokazuje rysunek.
Jakie informacje przesłać do wyceny?
Podaj masę i długość ceownika, jego przekrój oraz planowane miejsca chwytu. Dołącz szkic rozmieszczenia uchwytów i informację o trawersie.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt do ceowników UC z CECHO.
Prześlij parametry ceownika i szkic podwieszenia. Dobierzemy UC, liczbę uchwytów oraz odpowiednią trawersę.
Wyślij zapytanie o UC →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
