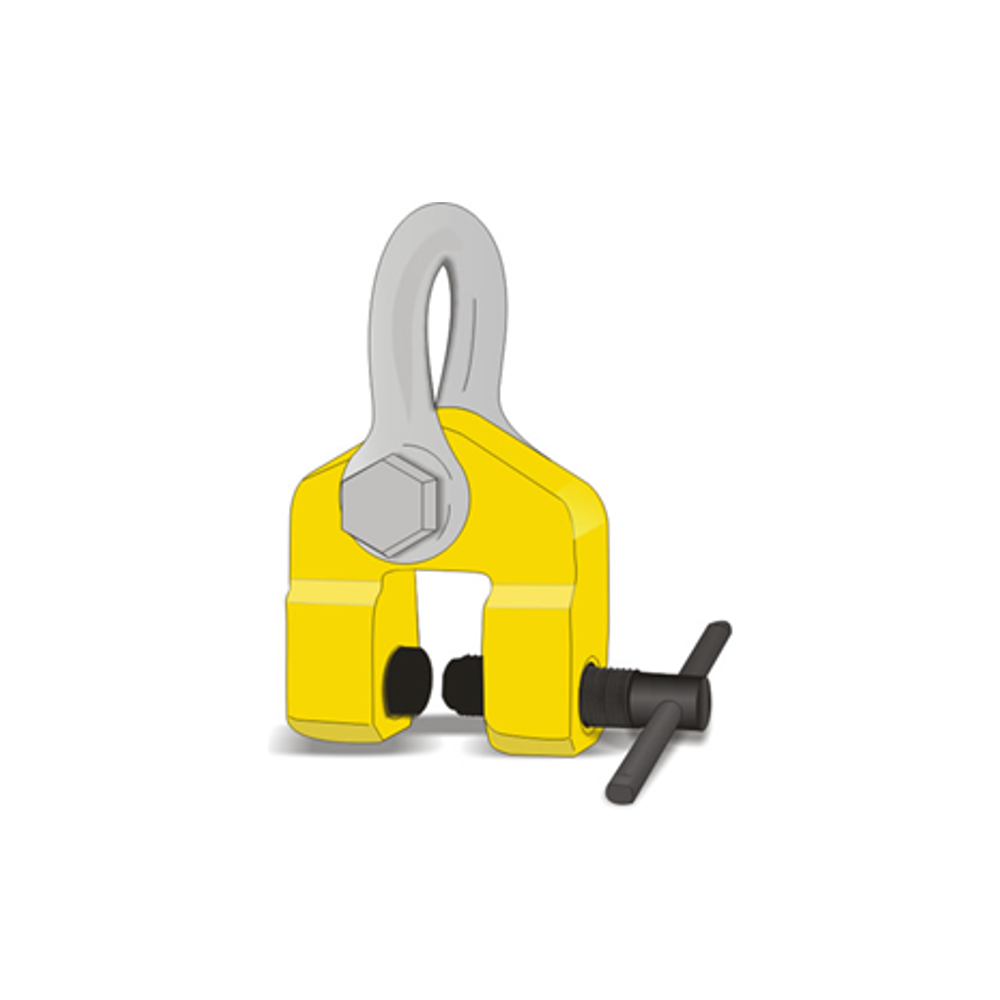

Uchwyt śrubowy typ US
Dobór i wsparcie techniczne: CECHO.

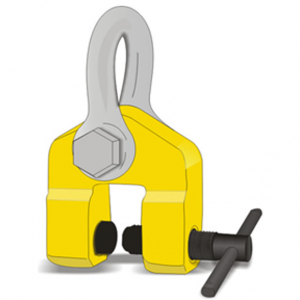

US · UCHWYT ŚRUBOWY Z SZAKLĄ · KONSTRUKCJE STALOWE
Uchwyt śrubowy US z szaklą do podnoszenia, obracania i ciągnięcia blach oraz elementów konstrukcji stalowych. Trzy wielkości o DOR 1,5–5 t i zakresie chwytu 0–32, 0–50 lub 0–80 mm. Kierunek podnoszenia prostopadły do zamka śrubowego.
1,5–5 tDOR uchwytu3 wykonania w tabeli doboru
Potrzebujesz doboru uchwytu śrubowego US?
Podaj masę elementu, grubość w miejscu chwytu i planowany kierunek działania siły. Dobierzemy wielkość US i sposób podwieszenia.
Zapytaj CECHO o US →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt śrubowy US — najważniejsze informacje
DOR UCHWYTU1,5–5 tTrzy wielkości katalogowe
ZAKRES CHWYTU Z0–32 / 0–50 / 0–80 mmZależnie od wielkości US
PODWIESZENIESzaklaKierunek pracy według instrukcji
WSPARCIE CECHODobór do konstrukcjiKontakt z technikiem →
BLACHY I ELEMENTY KONSTRUKCJI STALOWYCH
US — śrubowy docisk i podwieszenie przez szaklę.
Uchwyt śrubowy US jest przeznaczony do podnoszenia, obracania i ciągnięcia blach oraz elementów konstrukcji stalowych. Docisk uzyskuje się za pomocą śruby, a połączenie z układem podnoszenia zapewnia szakla.
Wykonania katalogowe obejmują US-1,5, US-3,0 i US-5,0. Ich DOR wynosi odpowiednio 1,5, 3 i 5 t, a zakres chwytu Z: 0–32, 0–50 i 0–80 mm. Dobór musi uwzględniać również geometrię i stan powierzchni chwytanego elementu.
Kierunek podnoszenia jest prostopadły do zamka śrubowego. Przed pracą należy sprawdzić ustawienie uchwytu, prawidłowy docisk oraz zgodność sposobu obciążenia z instrukcją konkretnego wykonania.
DANE KATALOGOWE CECHO

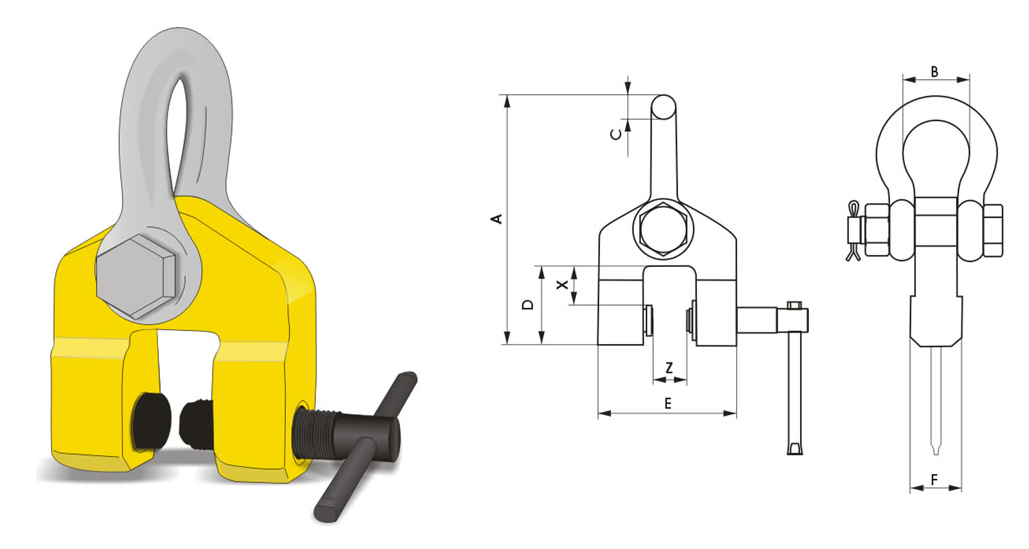

Rysunek wymiarowy i tabela US
Dane dotyczą trzech standardowych wielkości US. Wykonania o innym zakresie chwytu wymagają osobnego potwierdzenia parametrów.

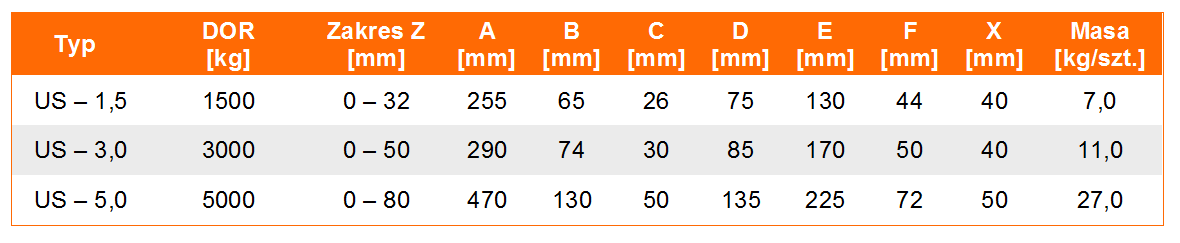

Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | Chwyt Z [mm] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | X [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| US – 1,5 | 1,5 | 0 – 32 | 255 | 65 | 26 | 75 | 130 | 44 | 40 | 7,0 |
| US – 3,0 | 3 | 0 – 50 | 290 | 74 | 30 | 85 | 170 | 50 | 40 | 11,0 |
| US – 5,0 | 5 | 0 – 80 | 470 | 130 | 50 | 135 | 225 | 72 | 50 | 27,0 |
DOR w t; zakres chwytu Z i wymiary w mm; masa w kg/szt. Zakresy Z wynoszą odpowiednio 0–32, 0–50 i 0–80 mm. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyt śrubowy US?
Sprawdź nośność, zakres chwytu oraz kierunek pracy dla konkretnego elementu stalowego.
Geometria konstrukcji
Podaj wymiary elementu, jego kształt i położenie środka ciężkości. Prześlij zdjęcie miejsca chwytu oraz planowaną operację: podnoszenie, obracanie lub ciągnięcie.
Docisk i podwieszenie
Uchwyt wymaga prawidłowego docisku śrubowego. Kierunek podnoszenia musi być prostopadły do zamka śrubowego, a szakla i zawiesie zgodne z przewidzianym układem pracy.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Sprawdź oznaczenie US, DOR i zakres chwytu Z. Instrukcja konkretnego wykonania określa wymagany docisk śruby, sposób podparcia powierzchni oraz dopuszczony kierunek podnoszenia i pozostałe warunki pracy.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje gwint i śrubę dociskową, powierzchnie chwytające, korpus, szaklę oraz jej sworzeń i zabezpieczenie. Uszkodzony gwint, nieskuteczny docisk, pęknięcia lub odkształcenia wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Do czego służy uchwyt US?
Do podnoszenia, obracania i ciągnięcia blach oraz elementów konstrukcji stalowych, z zachowaniem kierunków obciążenia i warunków określonych w instrukcji.
Jakie zakresy chwytu ma US?
US-1,5: 0–32 mm, US-3,0: 0–50 mm, US-5,0: 0–80 mm. Są to zakresy Z pokazane na rysunku.
Jaki kierunek podnoszenia jest dopuszczony?
Kierunek podnoszenia jest prostopadły do zamka śrubowego. Ustawienie uchwytu i połączenie z zawiesiem trzeba sprawdzić przed użyciem.
Czy US jest wyposażony w szaklę?
Tak. Szakla służy do połączenia uchwytu z układem podwieszenia i wymaga kontroli razem z korpusem oraz mechanizmem docisku.
Jakie informacje przesłać do wyceny?
Podaj masę, grubość i wymiary elementu, stan powierzchni, miejsce chwytu i planowaną operację. Dołącz zdjęcie lub szkic z kierunkiem działania siły.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt śrubowy US z CECHO.
Prześlij dane konstrukcji i szkic sposobu podnoszenia. Dobierzemy US o właściwej nośności i zakresie chwytu.
