Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt śrubowy do pionowego i poziomego podnoszenia i przenoszenia różnych konstrukcji stalowych CUD
Nowość

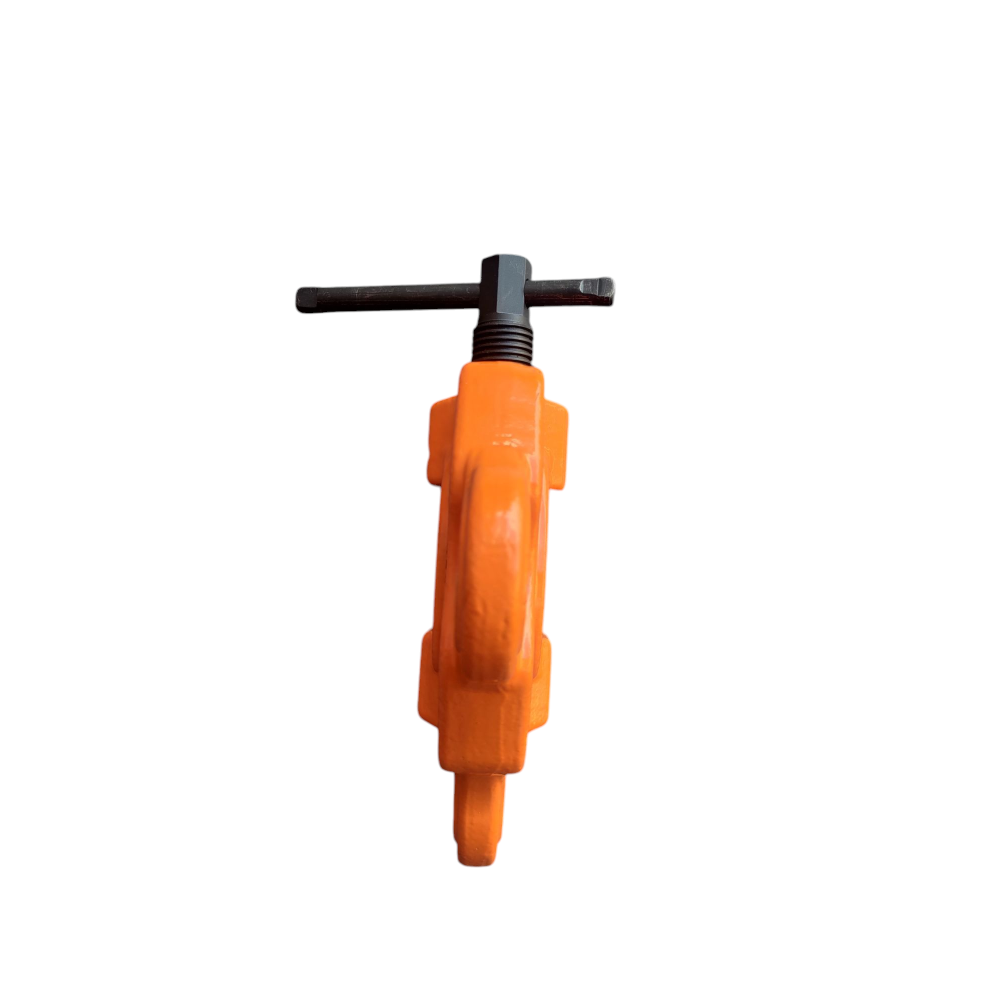

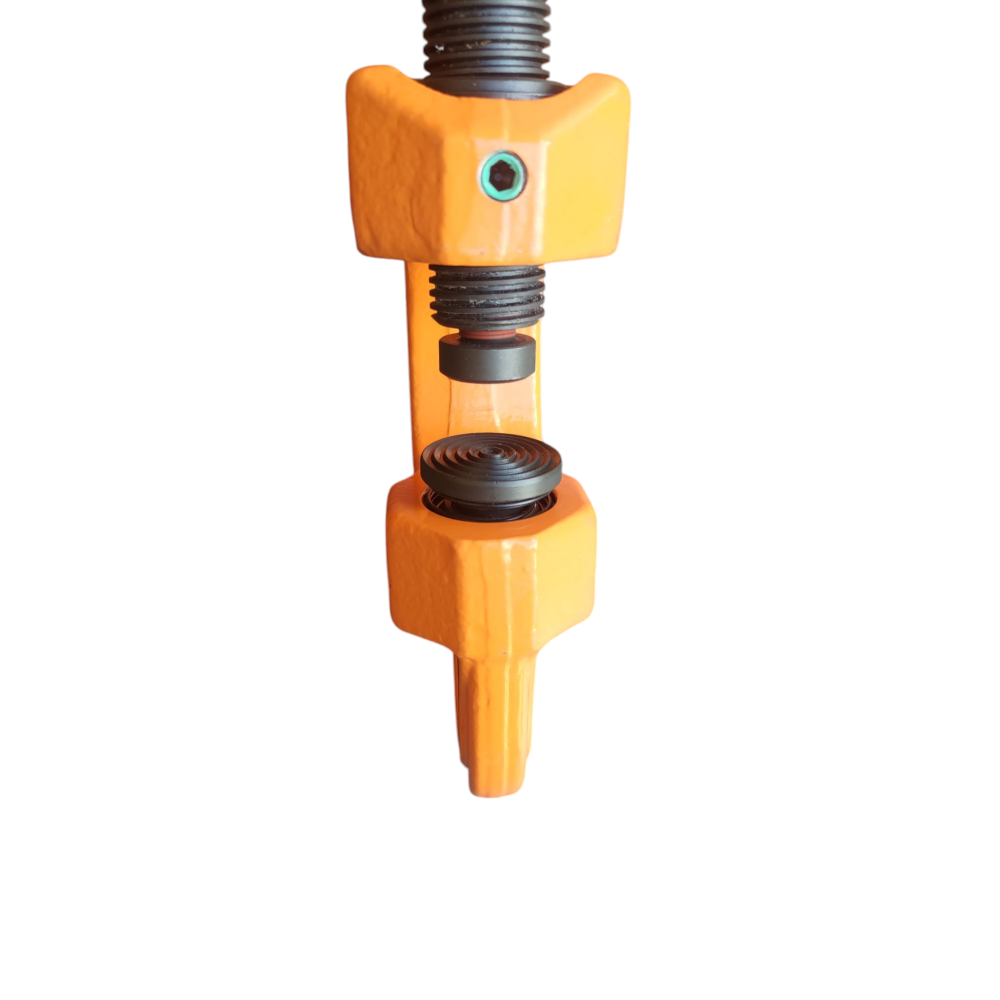

Uchwyt śrubowy do pionowego i poziomego podnoszenia i przenoszenia różnych konstrukcji stalowych CUD
Dobór i wsparcie techniczne: CECHO.
CUD · ZACISK ŚRUBOWY · PION I POZIOM
Uchwyt śrubowy CUD do pionowego i poziomego podnoszenia oraz przenoszenia konstrukcji stalowych. Trzy wykonania o DOR 1; 2 i 3,2 t, zakres pracy do 40 mm. Maksymalna twardość chwytanej blachy: 25 HRC.
1–3,2 tDOR uchwytu3 wykonania w tabeli doboru

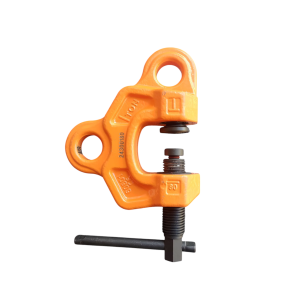

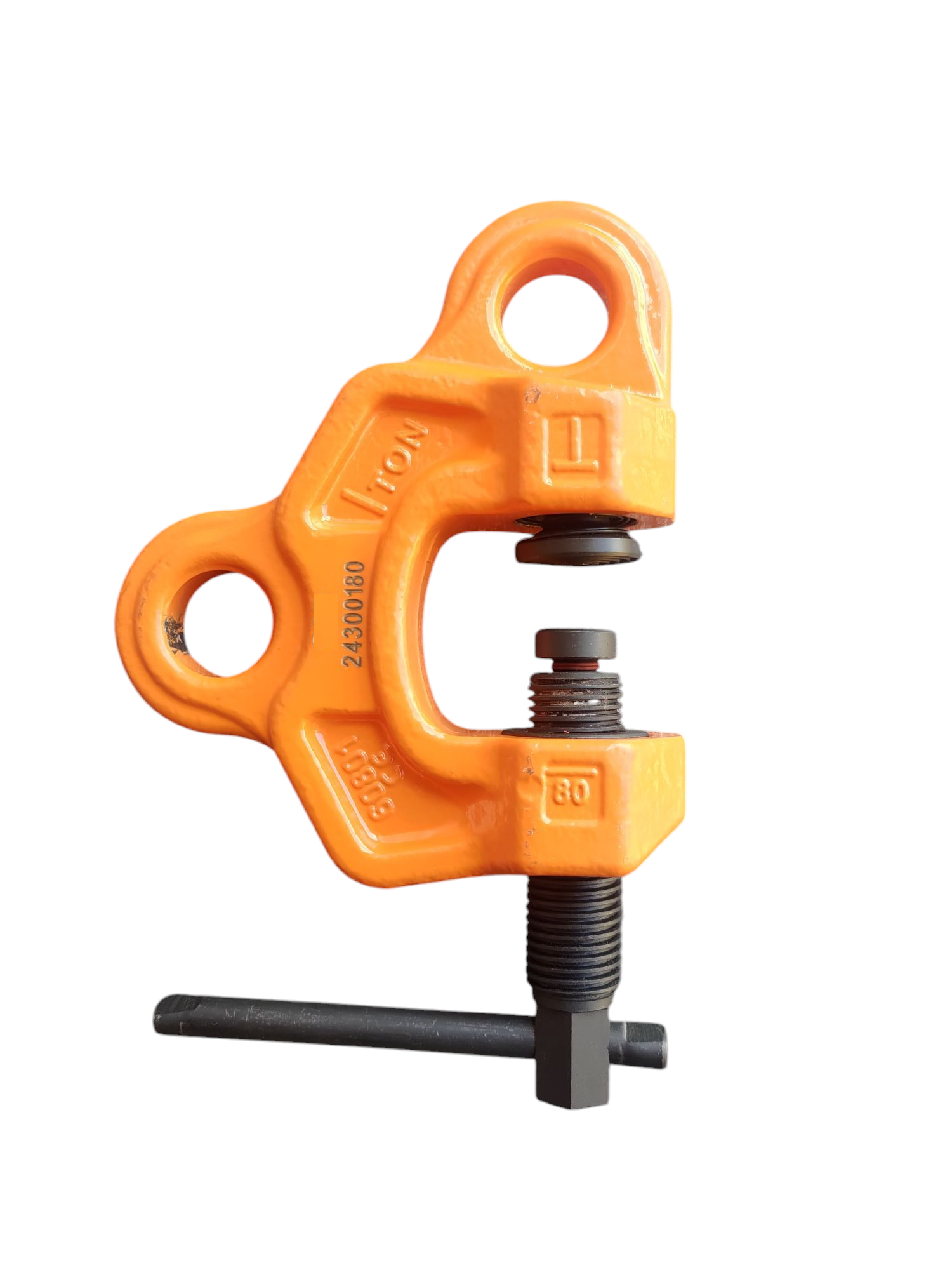

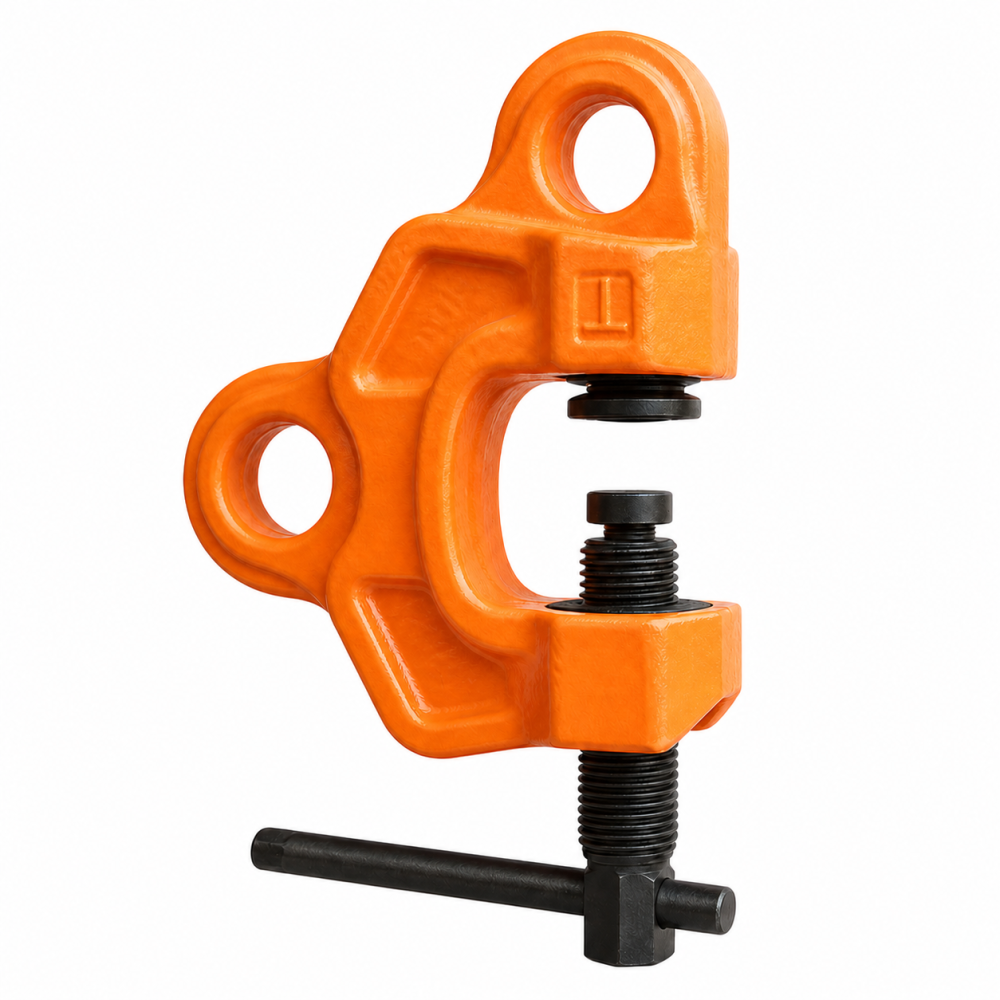

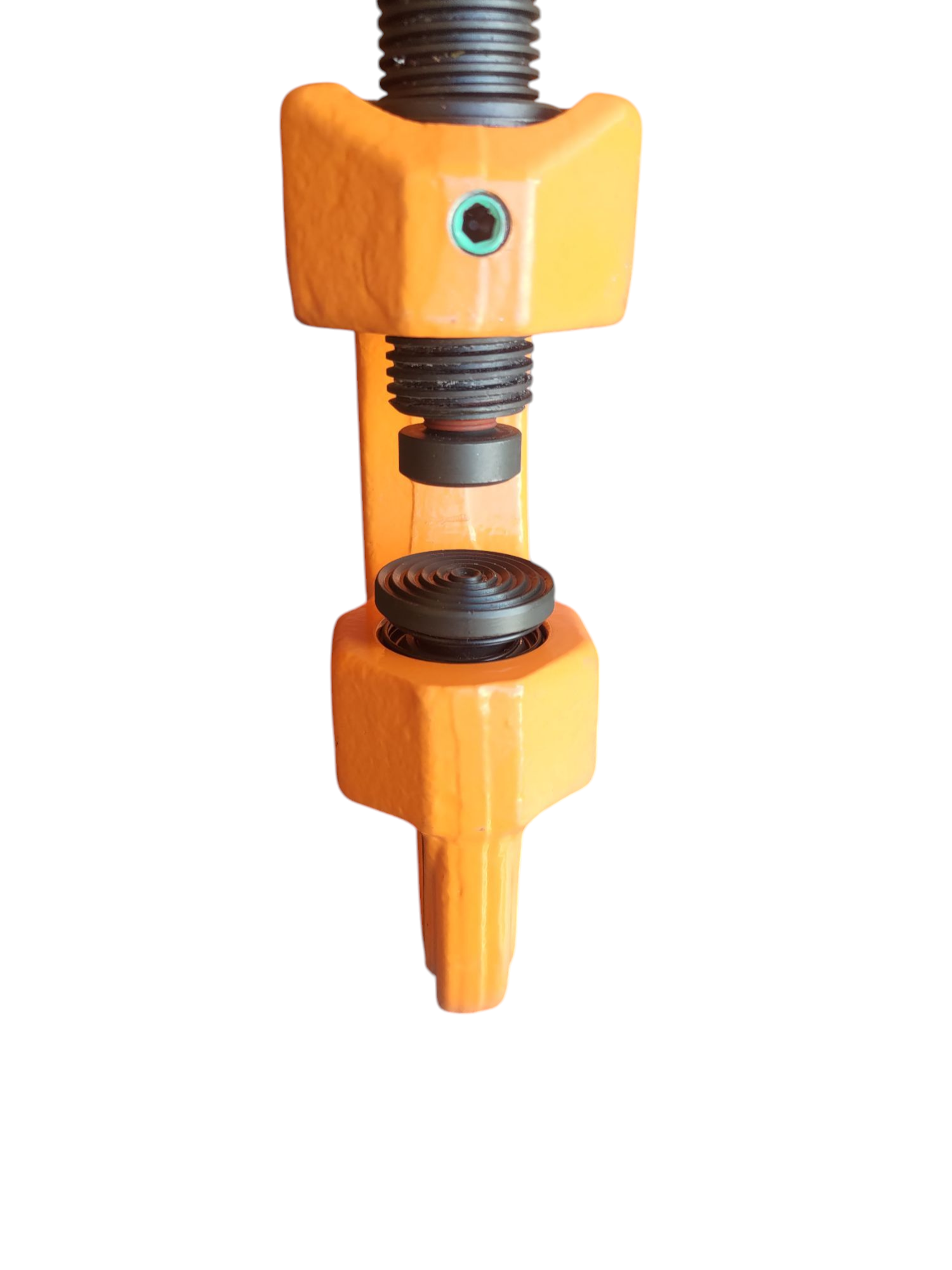

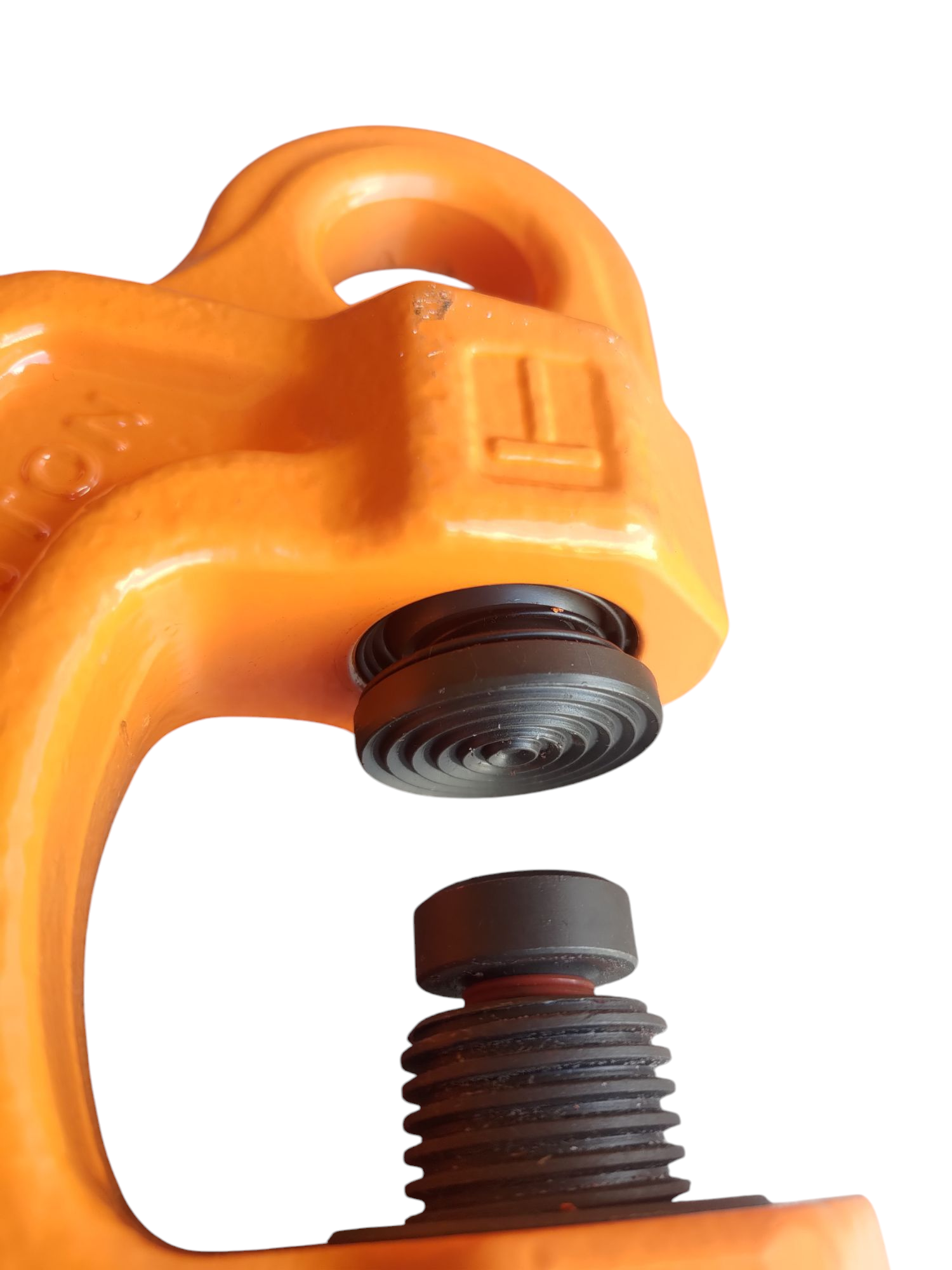

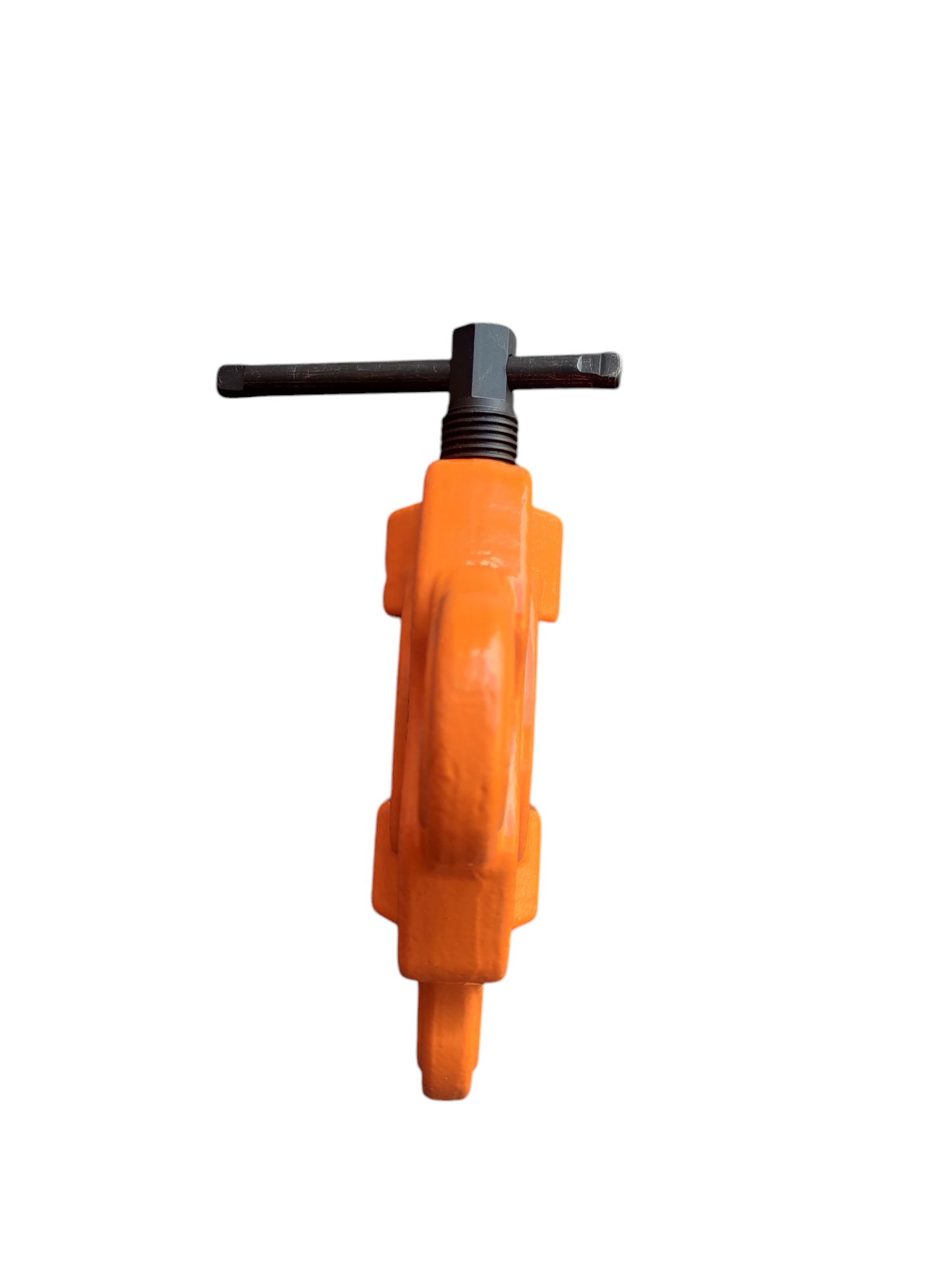

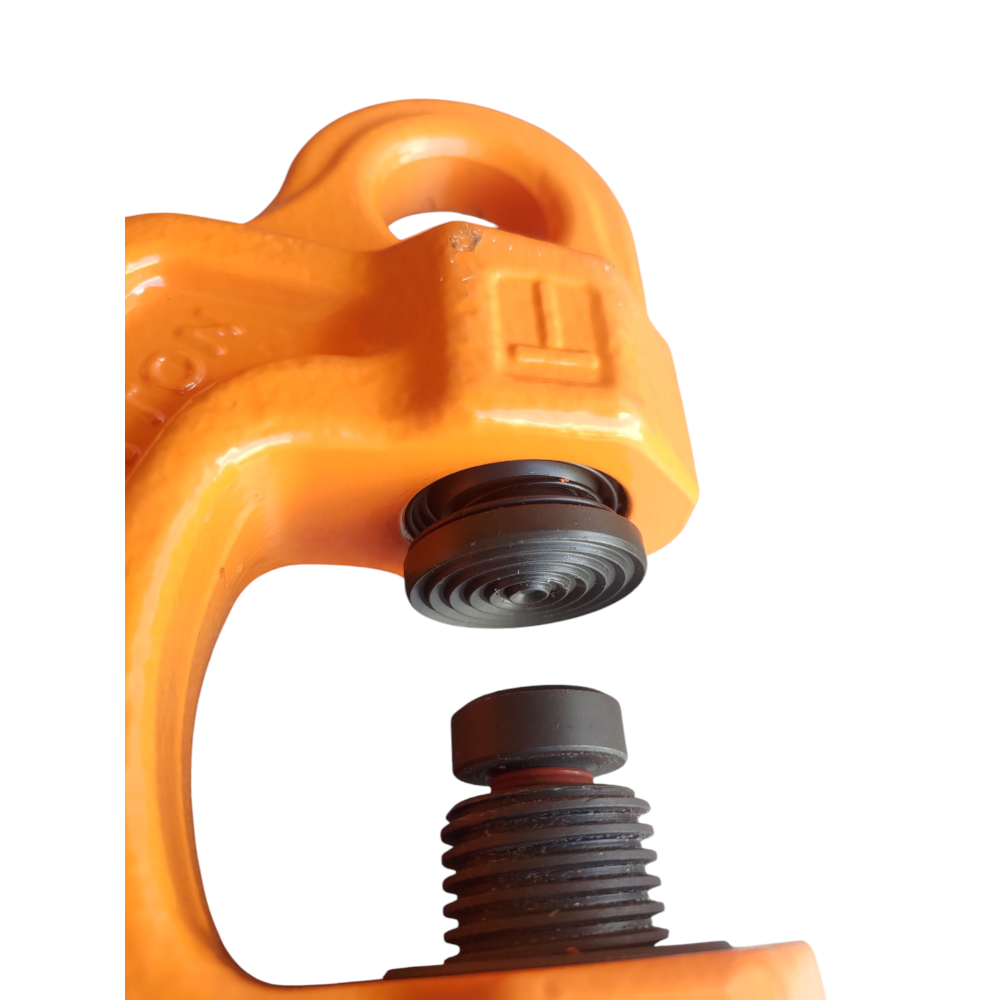

Widok konstrukcji CUD; gabaryty i oznaczenia zależą od wykonania.
Potrzebujesz doboru uchwytu śrubowego CUD?
Podaj masę konstrukcji, grubość i twardość chwytanego elementu oraz kierunek podnoszenia.
Zapytaj CECHO o CUD →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt śrubowy CUD — najważniejsze informacje
DOR UCHWYTU1–3,2 tTrzy wykonania
PODNOSZENIEPion i poziomKonstrukcje stalowe
TWARDOŚĆ BLACHYMaks. 25 HRCWarunek doboru CUD
WSPARCIE CECHODobór CUDKontakt z technikiem →
ZACISK ŚRUBOWY DO KONSTRUKCJI STALOWYCH
CUD — podnoszenie w pionie i poziomie.
Uchwyt CUD to zacisk śrubowy przeznaczony do pionowego i poziomego podnoszenia oraz przemieszczania konstrukcji stalowych. Mechanizm śrubowy służy do ustawienia docisku na elemencie o grubości mieszczącej się w zakresie właściwego wykonania.
Seria obejmuje CUD1,0; CUD2,0 i CUD3,2. Komponenty są malowane proszkowo. Przy doborze oprócz DOR i grubości sprawdź twardość blachy — maksymalnie 25 HRC — oraz planowany kierunek obciążenia.
DANE KATALOGOWE CECHO

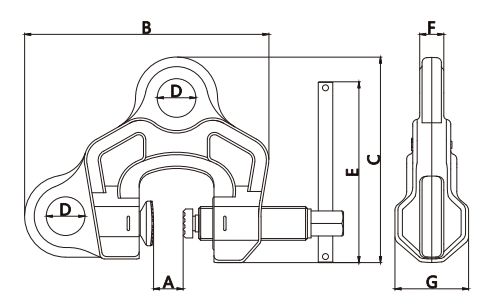

Rysunek wymiarowy i tabela CUD
Trzy wykonania zacisku śrubowego; zakres CUD3,2 zaczyna się od 5 mm.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

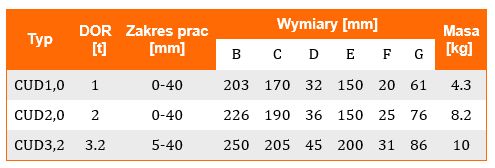

| Typ | DOR [t] | Zakres A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| CUD1,0 | 1 | 0-40 | 203 | 170 | 32 | 150 | 20 | 61 | 4,3 |
| CUD2,0 | 2 | 0-40 | 226 | 190 | 36 | 150 | 25 | 76 | 8,2 |
| CUD3,2 | 3,2 | 5-40 | 250 | 205 | 45 | 200 | 31 | 86 | 10 |
DOR w t, zakres A i wymiary B–G w mm, masa własna w kg/szt. Maksymalna twardość chwytanej blachy wynosi 25 HRC. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyt śrubowy CUD?
Sprawdź obciążenie, geometrię i właściwości chwytanej stali.
Grubość i twardość
Porównaj grubość elementu z A 0–40 albo 5–40 mm i potwierdź twardość blachy nieprzekraczającą 25 HRC. Sprawdź miejsce na korpus oraz mechanizm śrubowy według wymiarów B–G.
Ustawienie docisku
Zamocuj i dokręć docisk zgodnie z instrukcją właściwego CUD. Przed rozpoczęciem podnoszenia sprawdź prawidłowe osadzenie i stan elementów dociskowych.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Sprawdź oznaczenie CUD, DOR oraz instrukcję użytkowania. Dokumentacja właściwego wykonania określa zasady montażu, dokręcania i obciążania zacisku w pionie i poziomie.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj korpus, oba ucha, gwint, pokrętło i powierzchnie dociskowe. Pęknięcia, odkształcenia, uszkodzony gwint lub niesprawny docisk wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy CUD może podnosić w pionie i poziomie?
Tak. CUD jest przeznaczony do pionowego i poziomego podnoszenia oraz przemieszczania konstrukcji stalowych, przy zachowaniu warunków instrukcji.
Jaka jest dopuszczalna twardość blachy dla CUD?
Maksymalnie 25 HRC. Ten warunek trzeba sprawdzić obok masy, grubości i sposobu podnoszenia.
Czy CUD3,2 chwyci element o grubości 3 mm?
Nie. Zakres pracy CUD3,2 wynosi 5–40 mm. CUD1,0 i CUD2,0 mają zakres 0–40 mm.
Jakie informacje przesłać do wyceny?
Podaj masę i wymiary konstrukcji, grubość oraz twardość chwytanego elementu i kierunek podnoszenia. Dołącz szkic lub zdjęcia.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt śrubowy CUD z CECHO.
Prześlij dane konstrukcji i miejsca chwytu. Pomożemy dobrać właściwy CUD.
Wyślij zapytanie o CUD →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
