Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt przegubowy do przenoszenia blach w pionie typ UPX- wykonanie lekkie
Uchwyt przegubowy do przenoszenia blach w pionie typ UPX- wykonanie lekkie
Dobór i wsparcie techniczne: CECHO.
UCHWYT UPX · PRZEGUB DWUPŁASZCZYZNOWY · WYKONANIE LEKKIE
Przegubowy uchwyt UPX w wykonaniu lekkim do pionowego podnoszenia pojedynczych blach poniżej 20 HRC. DOR nominalny 1–3 t, chwyt 2–20 lub 3–32 mm. Ruch przegubu w dwóch płaszczyznach; obciążenie dopuszczalne zależy od odchylenia.
1–3 tNominalny DOR zależnie od typu3 wykonania w tabeli doboru
Potrzebujesz doboru uchwytu do blach w pionie UPX?
Podaj masę, grubość, twardość i wymiary blachy oraz kierunek obciążenia przegubu. Dobierzemy UPX do rzeczywistego układu pracy.
Zapytaj CECHO o UPX →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do blach w pionie UPX — najważniejsze informacje
DOR NOMINALNY1–3 tZależny od kierunku obciążenia
CHWYT A2–20 / 3–32 mmTrzy wykonania lekkie
PRZEGUBDwie płaszczyznyPrzy 90°: 50% DOR
WSPARCIE CECHODobór uchwytuKontakt z technikiem →
PRZEGUBOWY UCHWYT DO BLACH
UPX z uchem pracującym w dwóch płaszczyznach.
Lekki uchwyt UPX służy do pionowego podnoszenia pojedynczych blach. Przegub umożliwia ruch ucha w dwóch płaszczyznach. Seria obejmuje UPX-1, UPX-2 i UPX-3; nie należy utożsamiać jej ze zwykłym uchwytem UP.
Podane w tabeli DOR 1, 2 oraz 3 t są wartościami nominalnymi. Odchylenie przegubu zmniejsza dopuszczalne obciążenie: przy 90° pozostaje 50%, czyli odpowiednio 0,5, 1 oraz 1,5 t. Dla innych położeń obowiązuje schemat obciążeń i instrukcja wykonania.
Zakres chwytu wynosi 2–20 mm dla UPX-1 oraz 3–32 mm dla UPX-2 i UPX-3. Blacha musi mieć twardość poniżej 20 HRC. Dobór uwzględnia masę, grubość, powierzchnię i rzeczywisty kierunek obciążenia uchwytu.
DANE KATALOGOWE CECHO

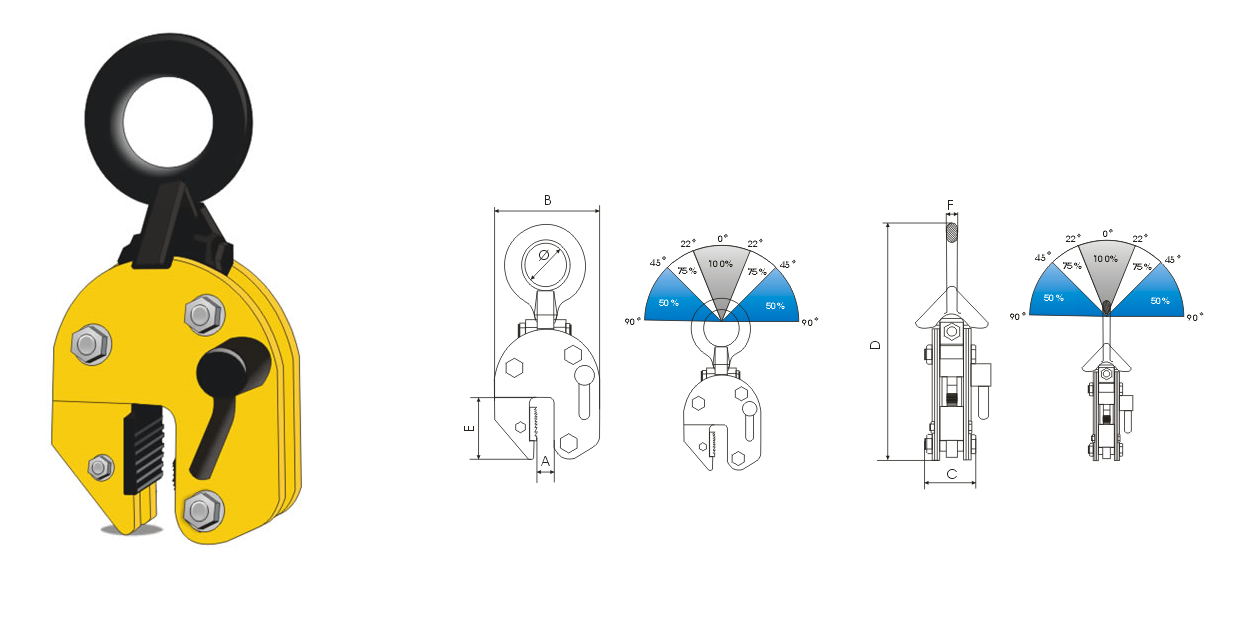

Rysunek wymiarowy i tabela UPX
DOR w tabeli jest nominalny; sprawdź redukcję dla położenia przegubu. Brak wartości D oznaczono kreską i trzeba ją potwierdzić przy doborze.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

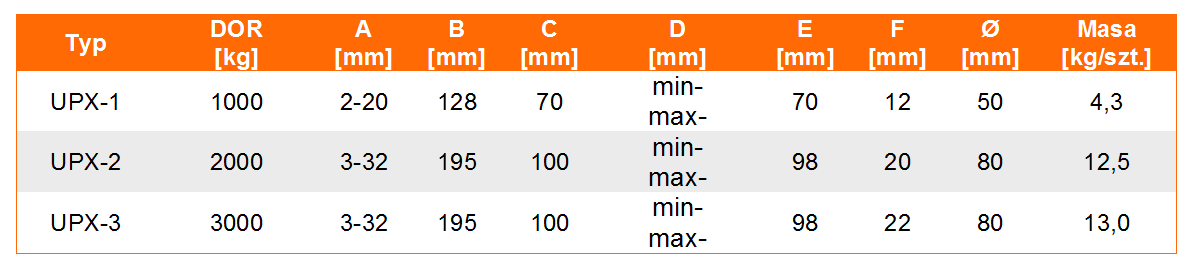

| Typ | DOR [t] | Chwyt A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | Ø [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| UPX-1 | 1 | 2–20 | 128 | 70 | — | 70 | 12 | 50 | 4,3 |
| UPX-2 | 2 | 3–32 | 195 | 100 | — | 98 | 20 | 80 | 12,5 |
| UPX-3 | 3 | 3–32 | 195 | 100 | — | 98 | 22 | 80 | 13,0 |
DOR w t; wymiary w mm; masa w kg/szt. „—” oznacza niepodaną wysokość D, wymagającą potwierdzenia. Nie jest to wymiar równy zero. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać lekki uchwyt przegubowy UPX?
Udźwig trzeba sprawdzić w rzeczywistym położeniu przegubu, razem z grubością i twardością blachy.
Grubość i twardość
UPX-1 obejmuje chwyt 2–20 mm; UPX-2 i UPX-3 — 3–32 mm. Stosuj do pojedynczych blach o twardości poniżej 20 HRC. Powłoki i stan powierzchni wymagają uwzględnienia przy doborze.
Geometria podwieszenia
Podaj sposób zamocowania zawiesia, liczbę punktów chwytu i przewidywane odchylenia. Wysokość D uchwytu trzeba potwierdzić, jeśli decyduje o dostępnej przestrzeni montażowej.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Instrukcja konkretnego wykonania określa obsługę mechanizmu, dopuszczalne kierunki i obciążenia. Rysunek redukcji DOR należy czytać razem z oznaczeniem typu; przegub nie uprawnia do obciążania uchwytu z pełnym DOR w dowolnym położeniu.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj szczęki, zamek, korpus, sworznie i przegub ucha. Zacinanie się przegubu, niesprawny mechanizm, pęknięcia lub trwałe odkształcenia wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy UPX zachowuje pełny DOR przy każdym kącie?
Nie. Przy odchyleniu przegubu 90° pozostaje 50% nominalnego DOR: 0,5 t dla UPX-1, 1 t dla UPX-2 i 1,5 t dla UPX-3. Pozostałe położenia sprawdza się według schematu i instrukcji.
Czym UPX różni się od UP?
Lekki UPX ma przegub umożliwiający ruch ucha w dwóch płaszczyznach. Dobór wymaga uwzględnienia redukcji DOR przy odchyleniu.
Jaką grubość blachy można chwycić?
UPX-1 ma zakres 2–20 mm, a UPX-2 i UPX-3 — 3–32 mm. Karta dotyczy pojedynczych blach poniżej 20 HRC.
Dlaczego w kolumnie D jest kreska?
Wysokość D nie została podana w dostępnej tabeli. Potwierdzimy ją dla konkretnego wykonania przy doborze; nie należy zastępować jej wymiarem uchwytu UP.
Jakie informacje przesłać do wyceny?
Podaj masę, grubość i wymiary blachy, twardość i powierzchnię oraz kierunek obciążenia przegubu, liczbę punktów i dostępną wysokość podwieszenia.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt do blach w pionie UPX z CECHO.
Prześlij parametry blachy i szkic podwieszenia. Dobierzemy wykonanie UPX z uwzględnieniem kierunku pracy przegubu.
Wyślij zapytanie o UPX →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
