Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt do przenoszenia dwuteowników z blokadą typ UPDX

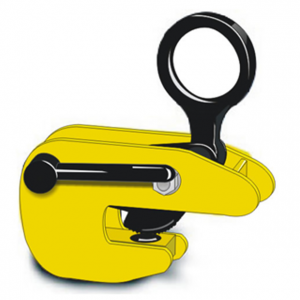

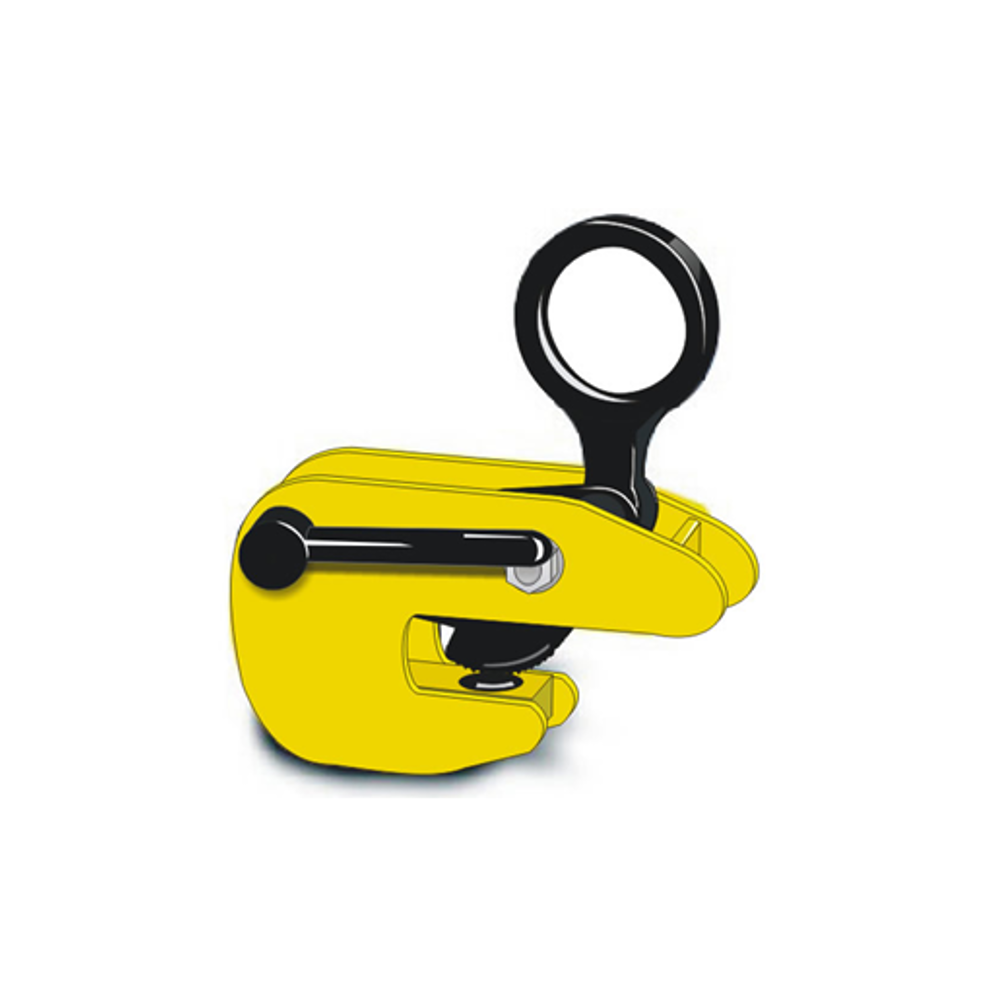

Uchwyt do przenoszenia dwuteowników z blokadą typ UPDX
Dobór i wsparcie techniczne: CECHO.
UPDX · DWUTEOWNIKI I KSZTAŁTOWNIKI · BLOKADA
Uchwyt UPDX z blokadą do przenoszenia dwuteowników i kształtowników stalowych. DOR 1–3 t na sztukę, zakres chwytu A: 0–25, 0–30 lub 0–35 mm. Dobór obejmuje grubość profilu, obciążenie uchwytu oraz planowany układ podwieszenia.
1–3 tDOR jednej sztuki3 wykonania w tabeli doboru
Potrzebujesz doboru uchwytu do dwuteowników UPDX?
Podaj masę, długość i przekrój profilu oraz grubość w miejscu chwytu. Dobierzemy wielkość UPDX i sposób podwieszenia.
Zapytaj CECHO o UPDX →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do dwuteowników UPDX — najważniejsze informacje
DOR JEDNEJ SZTUKI1–3 tUPDX-1 / UPDX-2 / UPDX-3
ZAKRES CHWYTU A0–25 / 0–30 / 0–35 mmZależnie od wielkości uchwytu
KONSTRUKCJAZ blokadąKontrola przed podnoszeniem
WSPARCIE CECHODobór do profiluKontakt z technikiem →
TRANSPORT DWUTEOWNIKÓW I KSZTAŁTOWNIKÓW
UPDX — chwyt kształtownika z dodatkową blokadą.
Uchwyt UPDX przeznaczony jest do przenoszenia dwuteowników i kształtowników stalowych. W konstrukcji zastosowano dodatkową blokadę; jej poprawne działanie i ustawienie należy sprawdzić przed każdą operacją.
Dostępne są trzy wielkości: UPDX-1 — 1 t i 0–25 mm; UPDX-2 — 2 t i 0–30 mm; UPDX-3 — 3 t i 0–35 mm. Wszystkie podane wartości DOR dotyczą pojedynczego uchwytu.
Przy doborze uwzględnij kształt profilu, grubość w miejscu chwytu, położenie środka ciężkości i kierunek działania siły. Sposób osadzenia szczęk i przygotowania blokady musi być zgodny z instrukcją konkretnego wykonania.
DANE KATALOGOWE CECHO

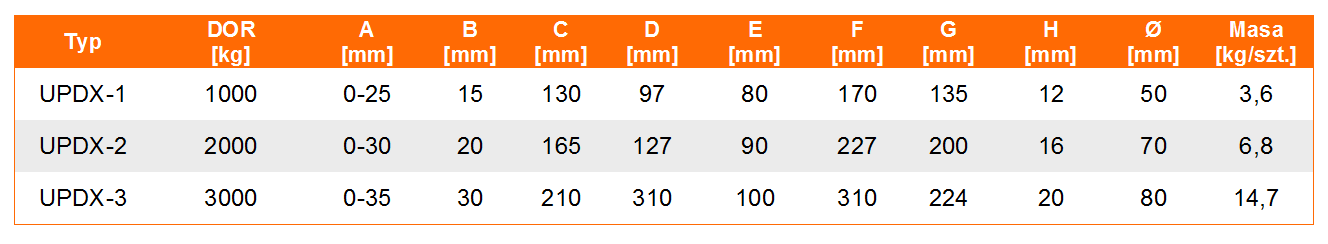

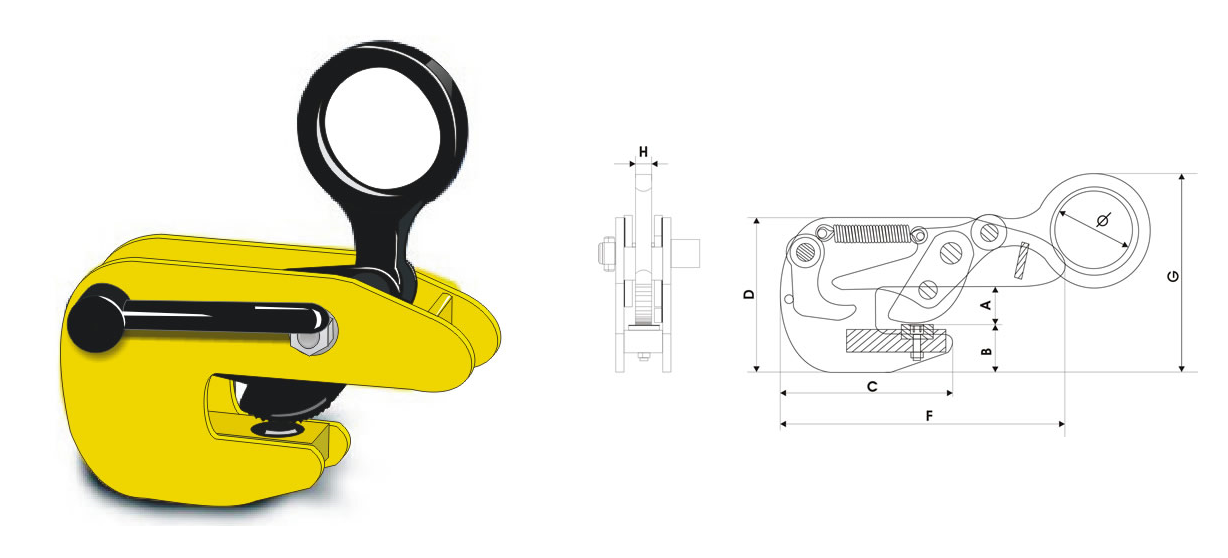

Rysunek wymiarowy i tabela UPDX
Wymiary standardowych wykonań UPDX-1, UPDX-2 i UPDX-3. Zakres chwytu A należy sprawdzić razem z DOR.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t/szt.] | Chwyt A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Ø [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| UPDX-1 | 1 | 0-25 | 15 | 130 | 97 | 80 | 170 | 135 | 12 | 50 | 3,6 |
| UPDX-2 | 2 | 0-30 | 20 | 165 | 127 | 90 | 227 | 200 | 16 | 70 | 6,8 |
| UPDX-3 | 3 | 0-35 | 30 | 210 | — | 100 | 310 | 224 | 20 | 80 | 14,7 |
DOR w t na sztukę; wymiary i chwyt A w mm; masa w kg/szt. „—” przy D dla UPDX-3 oznacza wymiar wymagający potwierdzenia przed doborem. E według tabeli katalogowej. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać UPDX do kształtownika?
Sprawdź obciążenie, grubość materiału i dostępne miejsce na uchwyt.
Geometria profilu
Podaj długość, przekrój i grubość profilu w miejscu chwytu. Dołącz szkic punktów podwieszenia oraz środka ciężkości. Jeżeli wymiar D jest istotny dla zastosowania UPDX-3, potwierdź go podczas doboru.
Podwieszenie i blokada
Ustal liczbę punktów chwytu i sposób połączenia z zawiesiem. Sprawdź prawidłowe osadzenie uchwytu oraz działanie blokady zgodnie z instrukcją.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Sprawdź oznaczenie UPDX, DOR i zakres chwytu A. Instrukcja właściwa dla wykonania określa sposób zamocowania, obsługę blokady i dopuszczony kierunek obciążenia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje szczęki, blokadę, mechanizm zaciskowy, ucho, sworznie i korpus. Niesprawna blokada, zużycie powierzchni chwytających, pęknięcia lub odkształcenia wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Do czego służy UPDX?
Do przenoszenia dwuteowników i kształtowników stalowych. Jest wyposażony w dodatkową blokadę, której działanie trzeba sprawdzić przed podnoszeniem.
Czy DOR dotyczy jednej sztuki?
Tak. UPDX-1, UPDX-2 i UPDX-3 mają odpowiednio 1, 2 i 3 t DOR na uchwyt.
Jakie zakresy chwytu ma UPDX?
UPDX-1: 0–25 mm, UPDX-2: 0–30 mm, UPDX-3: 0–35 mm. Zakres oznaczono na rysunku jako A.
Co sprawdzić przed użyciem?
Zgodność profilu z zakresem chwytu, obciążenie, osadzenie szczęk, ustawienie blokady i sposób połączenia z zawiesiem zgodnie z instrukcją.
Jakie informacje przesłać do wyceny?
Podaj masę i długość profilu, przekrój oraz grubość w miejscu chwytu. Dołącz szkic punktów podwieszenia i planowany kierunek transportu.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt do dwuteowników UPDX z CECHO.
Prześlij parametry kształtownika i zdjęcie miejsca chwytu. Dobierzemy UPDX o właściwej nośności, zakresie chwytu i wymiarach.
Wyślij zapytanie o UPDX →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
