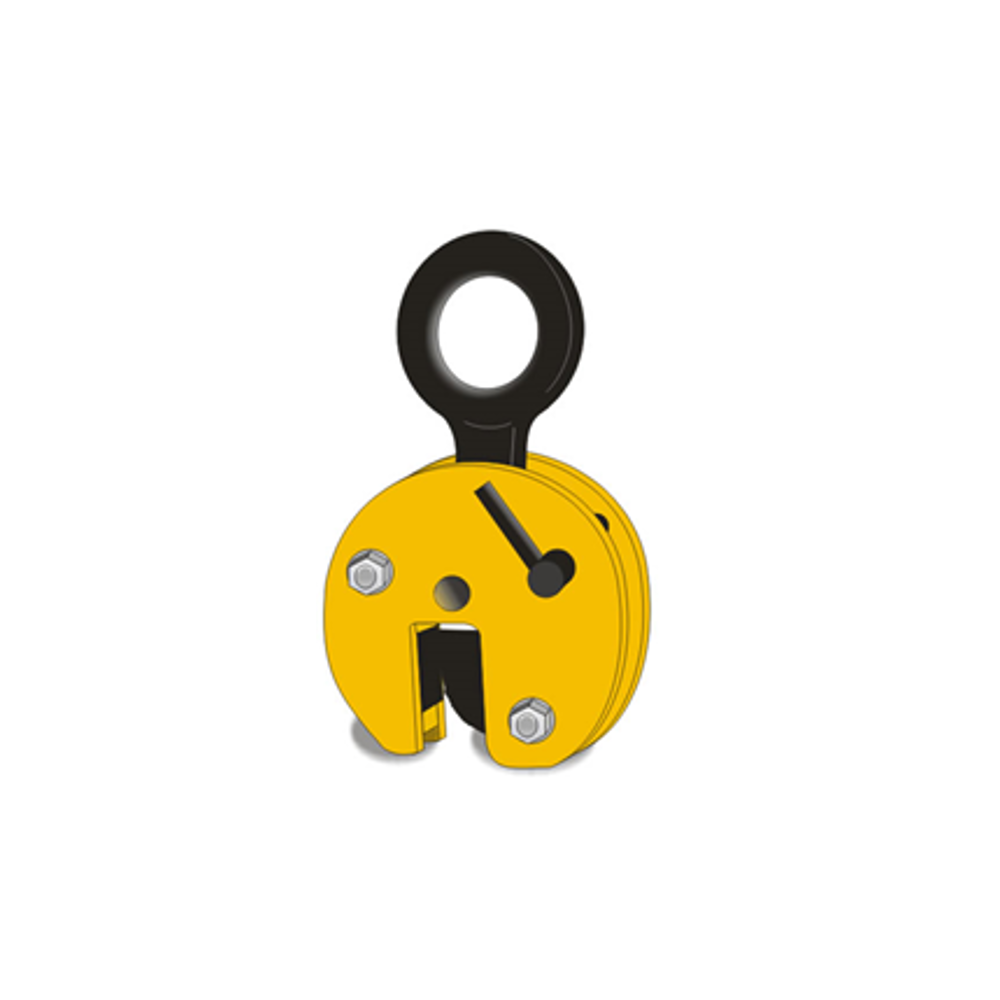

Uchwyt do przenoszenia blach w pionie typ UP- wykonanie ciężkie
Dobór i wsparcie techniczne: CECHO.
UCHWYT UP · WYKONANIE CIĘŻKIE · POJEDYNCZA BLACHA W PIONIE
Ciężki uchwyt UP do pionowego podnoszenia pojedynczych blach o twardości poniżej 20 HRC. DOR 4,5–10 t; wykonania D do chwytu 10–50 mm i M do 50–100 mm. Zamek, hartowane szczęki i ucho pracujące w jednej płaszczyźnie.
4,5–10 tDOR zależnie od wykonania8 wykonań w tabeli doboru
Potrzebujesz doboru uchwytu do blach w pionie UP?
Podaj masę, grubość, twardość i wymiary blachy oraz liczbę planowanych punktów chwytu. Dobierzemy wykonanie UP i podwieszenie.
Zapytaj CECHO o UP →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do blach w pionie UP — najważniejsze informacje
DOR4,5–10 tOsiem wykonań D i M
CHWYT A10–50 / 50–100 mmW zależności od wykonania
TWARDOŚĆ BLACHYPoniżej 20 HRCPojedyncza blacha w pionie
WSPARCIE CECHODobór podwieszeniaKontakt z technikiem →
CIĘŻKIE WYKONANIE DO BLACH
UP z zamkiem i hartowanymi szczękami.
Ciężki uchwyt UP służy do pionowego podnoszenia i transportu pojedynczej blachy. Konstrukcja ma zamek oraz szczęki ze stali hartowanej. Ucho pracuje w jednej płaszczyźnie; nie oznacza to dowolnego kierunku obciążania uchwytu.
Seria obejmuje DOR 4,5, 6, 8 oraz 10 t. Każdy udźwig występuje w wykonaniu D o zakresie chwytu 10–50 mm oraz M o zakresie 50–100 mm. Wybrany zakres musi odpowiadać rzeczywistej grubości chwytanej blachy.
Uchwyt jest przeznaczony do blach o twardości poniżej 20 HRC. Współpracuje z zawiesiem jednocięgnowym linowym lub łańcuchowym. Przy jednoczesnym użyciu dwóch lub większej liczby uchwytów należy zastosować trawersę.
DANE KATALOGOWE CECHO
Rysunek wymiarowy i tabela UP
Wybierz pełny typ z literą D albo M. Kolumna „Chwyt A” określa grubość blachy, a kolumna D — wysokość uchwytu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

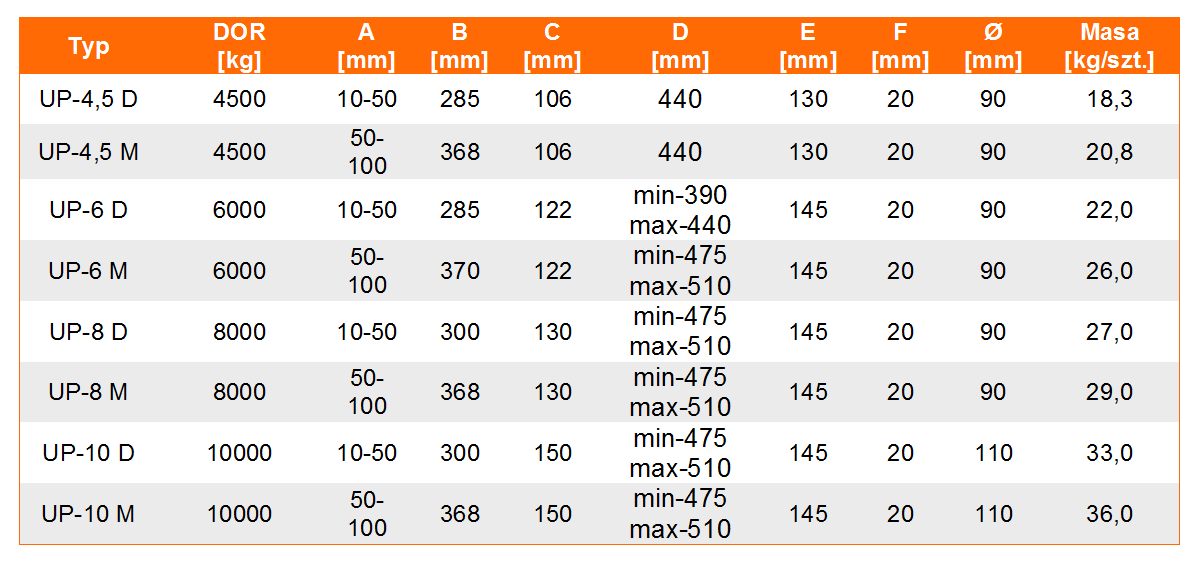

| Typ | DOR [t] | Chwyt A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | Ø [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| UP-4,5 D | 4,5 | 10–50 | 285 | 106 | 440 | 130 | 20 | 90 | 18,3 |
| UP-4,5 M | 4,5 | 50–100 | 368 | 106 | 440 | 130 | 20 | 90 | 20,8 |
| UP-6 D | 6 | 10–50 | 285 | 122 | 390–440 | 145 | 20 | 90 | 22,0 |
| UP-6 M | 6 | 50–100 | 370 | 122 | 475–510 | 145 | 20 | 90 | 26,0 |
| UP-8 D | 8 | 10–50 | 300 | 130 | 475–510 | 145 | 20 | 90 | 27,0 |
| UP-8 M | 8 | 50–100 | 368 | 130 | 475–510 | 145 | 20 | 90 | 29,0 |
| UP-10 D | 10 | 10–50 | 300 | 150 | 475–510 | 145 | 20 | 110 | 33,0 |
| UP-10 M | 10 | 50–100 | 368 | 150 | 475–510 | 145 | 20 | 110 | 36,0 |
DOR w t; zakres chwytu i wymiary w mm; masa w kg/szt. Zakresy w kolumnie D podają wysokość minimalną i maksymalną. Litera D w typie oraz wymiar D to różne oznaczenia. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać ciężki uchwyt UP?
Nośność, grubość i twardość blachy muszą odpowiadać temu samemu wykonaniu uchwytu.
Twardość i powierzchnia
Dopuszczona twardość blachy wynosi poniżej 20 HRC. Podaj materiał, stan powierzchni i obecność powłok. Wymagania chwytu sprawdza się dla konkretnego elementu i instrukcji uchwytu.
Liczba punktów chwytu
Pojedynczy UP może współpracować z zawiesiem jednocięgnowym linowym lub łańcuchowym. Przy dwóch lub większej liczbie uchwytów stosuje się trawersę; trzeba dobrać rozstaw oraz obciążenia punktów chwytu.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Przed pracą potwierdź pełne oznaczenie UP, DOR i zakres chwytu. Sposób obsługi zamka, kierunek obciążenia i warunki podnoszenia określa instrukcja konkretnego wykonania. Nie stosuj do pakietu blach na podstawie parametrów pojedynczej blachy.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje szczęki i ich zęby, zamek, sworznie, korpus oraz ucho podwieszenia. Niesprawna blokada, pęknięcia, trwałe odkształcenia lub nadmierne zużycie wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czym różnią się wykonania D i M?
Wykonanie D ma zakres chwytu 10–50 mm, a M —50–100 mm. Oba są dostępne w nośnościach 4,5/6/8/10 t, ale mają różne wymiary i masy.
Jaką twardość może mieć blacha?
Uchwyt UP jest przeznaczony do blach o twardości poniżej 20 HRC. Tego warunku nie zastępuje samo spełnienie DOR i zakresu chwytu.
Czy można używać dwóch uchwytów bez trawersy?
Przy jednoczesnym użyciu dwóch lub większej liczby uchwytów UP należy zastosować trawersę. Dobór uwzględnia położenie środka ciężkości i obciążenie każdego punktu.
Czy uchwyt jest przeznaczony do pakietu blach?
Ta karta dotyczy podnoszenia pojedynczych blach w pionie. Do pakietów trzeba dobrać właściwy osprzęt.
Jakie informacje przesłać do wyceny?
Podaj masę, grubość i wymiary blachy, materiał i twardość, stan powierzchni oraz planowaną liczbę uchwytów i dane trawersy.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt do blach w pionie UP z CECHO.
Prześlij parametry blachy i sposób podwieszenia. Pomożemy dobrać ciężkie wykonanie UP oraz cały układ podnoszenia.
Wyślij zapytanie o UP →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
