Uchwyt do poziomego podnoszenia i przemieszczania blach stalowych HXW-V
Producent: pewagDystrybucja i dobór: CECHO
PEWAG peCLAMP · UCHWYT ZE SPRĘŻYNĄ
Uchwyty do poziomego podnoszenia i transportu blach stalowych. Sprężyna skrętna pomaga utrzymać uchwyt w wybranym miejscu podczas osadzania. DOR pary 1–6 t, chwyt do 60 mm.
1–6 tDOR pary · pięć wykonań5 wykonań w tabeli producenta
Potrzebujesz doboru uchwytu do blach HXW-V?
Podaj masę, wymiary i grubość blachy oraz rozstaw punktów podwieszenia. Dobierzemy parę HXW-V i właściwe zawiesie.
Zapytaj CECHO o HXW-V →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do blach pewag HXW-V — najważniejsze informacje
ŁADUNEKBlachy stalowePoziomy transport bez ugięcia
DOR PARY1–6 tPięć wykonań
MECHANIZMSprężyna skrętnaUłatwia osadzanie uchwytu
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
POZIOMY TRANSPORT BLACH
Sprężyna pomaga utrzymać uchwyt w miejscu.

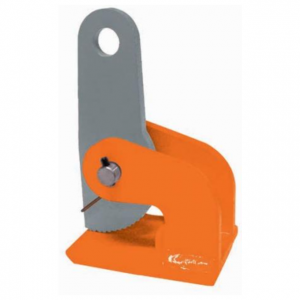

pewag HXW-V to poziomy uchwyt do blach stalowych z dodatkową sprężyną skrętną przy elemencie chwytnym. Sprężyna pozwala zamknąć szczękę w wybranym miejscu i ułatwia jednej osobie rozstawienie uchwytów oraz prowadzenie operacji podnoszenia.
HXW-V trzeba stosować co najmniej parami. DOR 1, 2, 3, 4 lub 6 t odnosi się do pary, a nie jednej sztuki. Układ uchwytów i zawiesia musi zapewniać stabilność blachy oraz właściwy podział obciążenia.
Model jest przeznaczony do poziomego podnoszenia blach, które nie uginają się podczas transportu. Powierzchnia w miejscu chwytu musi być płaska, a szczęka wsunięta na pełną głębokość. Zęby mogą pozostawić ślady na materiale.
Sprężyna ułatwia przygotowanie uchwytu, ale nie zastępuje kontroli jego osadzenia. Przed podniesieniem sprawdź zakres chwytu, pracę elementu zębatego, naprężenie cięgien i zgodność kierunku siły z diagramem.
DANE TECHNICZNE PEWAG

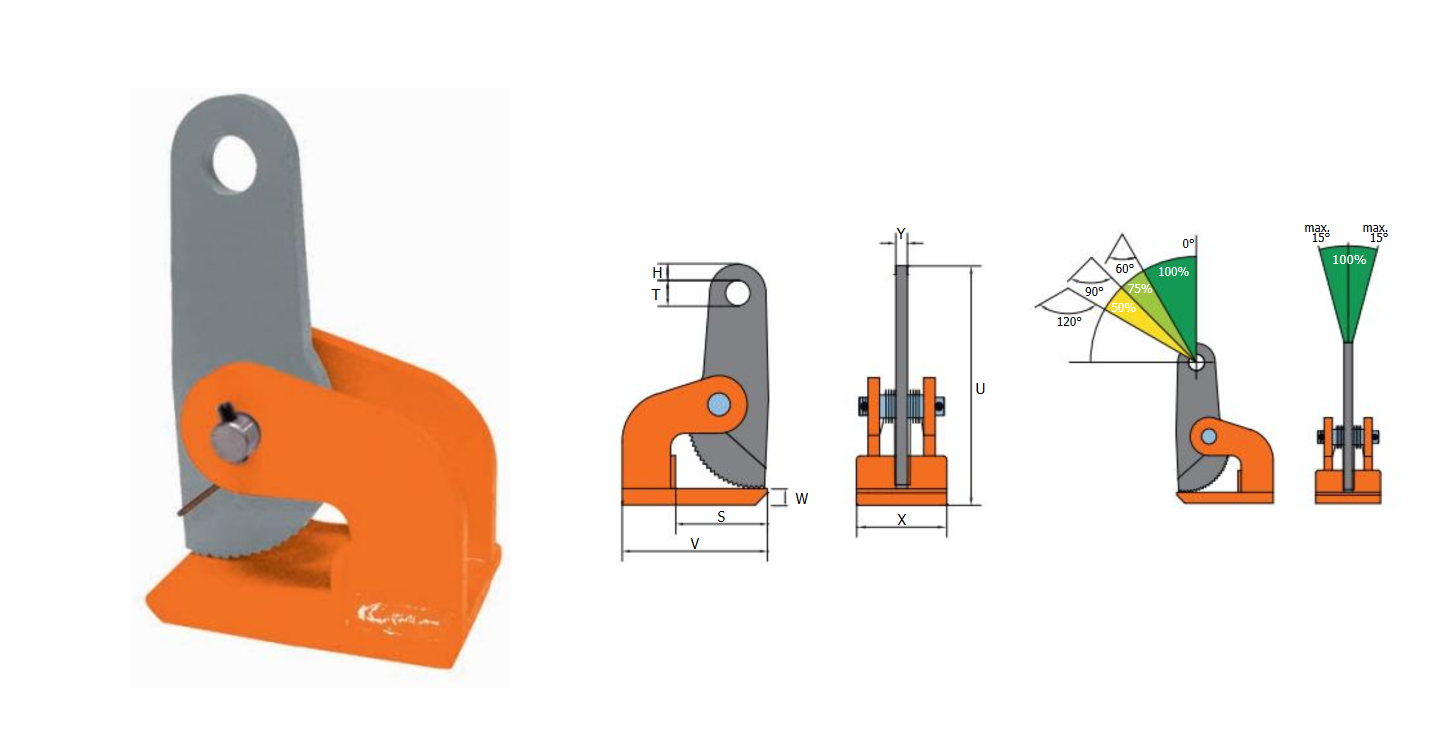

Rysunek wymiarowy i tabela HXW-V
Pięć wykonań o DOR pary 1–6 t. HXW-V 1 t ma chwyt do 35 mm, a pozostałe rozmiary do 60 mm.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

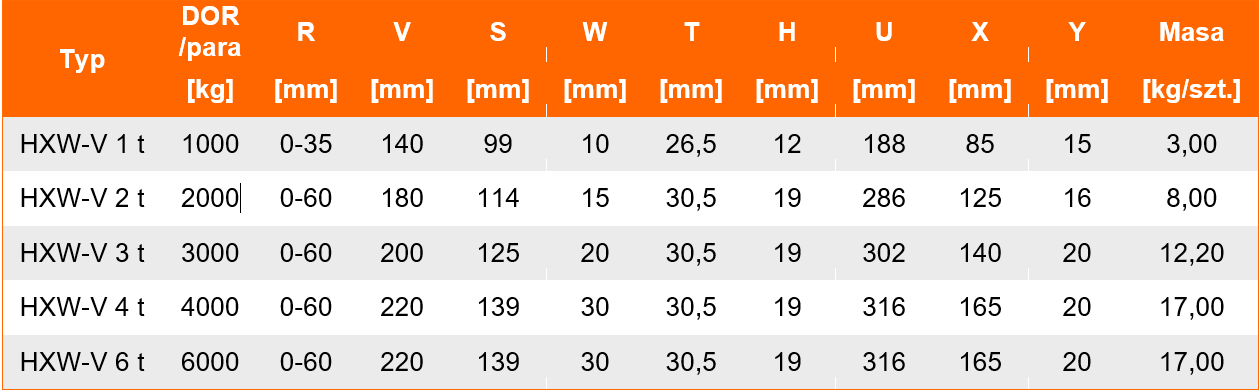

| Typ | DOR pary [t] | Chwyt R [mm] | H [mm] | S [mm] | T [mm] | U [mm] | V [mm] | W [mm] | X [mm] | Y [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HXW-V 1 t | 1 | 0-35 | 12 | 99 | 26,5 | 188 | 140 | 10 | 85 | 15 | 3 |
| HXW-V 2 t | 2 | 0-60 | 19 | 114 | 30,5 | 286 | 180 | 15 | 125 | 16 | 8 |
| HXW-V 3 t | 3 | 0-60 | 19 | 125 | 30,5 | 302 | 200 | 20 | 140 | 20 | 12,2 |
| HXW-V 4 t | 4 | 0-60 | 19 | 139 | 30,5 | 316 | 220 | 30 | 165 | 20 | 17 |
| HXW-V 6 t | 6 | 0-60 | 19 | 139 | 30,5 | 316 | 220 | 30 | 165 | 20 | 17 |
DOR pary w t; wymiary w mm; masa w kg/szt. Wymiar H i masy według katalogu pewag, s. 41. Masy HXW-V 2 t i 4 t potwierdza również konfigurator producenta. Źródło: karta producenta pewag HXW-V ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać HXW-V?
Połącz dobór nośności i chwytu z kontrolą geometrii podwieszenia.
Para oraz kąty zawiesia
Użyj co najmniej pary uchwytów. Standardowe podwieszenie dobieraj dla kąta między cięgnami do 60°; przy większych kątach uwzględnij redukcję DOR z diagramu. Przy kilku parach zastosuj właściwy rozdział sił, w razie potrzeby z trawersą.
Stan mechanizmu
Sprawdź sprężynę, element zębaty, korpus i sworznie. Twardość powierzchni: do 37 HRC; temperatura: −40 do +100°C. Powierzchnia chwytu musi być czysta, bez oleju, korozji i zgorzeliny.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja HXW-V opisuje przeznaczenie do poziomego transportu blach, sposób osadzania i podnoszenia oraz kontrole. Producent wskazuje EN 13155. Porównaj kierunki obciążenia z rysunkiem i oznaczeniami konkretnej pary.
Instrukcja i dokumentacja producenta ↗Karta HXW-V i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj sprężynę skrętną, ostrość zębów, sworznie, korpus i oznaczenia. Instrukcja przewiduje konserwację co miesiąc oraz przegląd i próbę co najmniej raz w roku przez właściwy serwis. Stosuj oryginalne części pewag.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czym HXW-V różni się od HXW?
HXW-V ma sprężynę skrętną przy elemencie chwytnym. Pomaga ona zamknąć uchwyt w wybranym miejscu i ułatwia jego osadzanie na blasze.
Czy DOR 2 t odnosi się do jednej sztuki?
Nie. DOR 2 t dotyczy pary uchwytów HXW-V w dopuszczalnej konfiguracji. Masa własna jednej sztuki jest podana osobno w kg/szt.
Czy można używać jednego uchwytu?
Nie. Producent wymaga co najmniej dwóch uchwytów i podaje DOR dla pary.
Czy sprężyna zwalnia z kontroli osadzenia?
Nie. Należy sprawdzić pełne osadzenie szczęki, zakres chwytu, stan mechanizmu i równowagę ładunku.
Jakie informacje przesłać do wyceny?
Podaj masę, długość, szerokość i grubość blachy, jej sztywność, rozstaw uchwytów oraz długość i układ cięgien.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz uchwyt do blach HXW-V z CECHO.
Prześlij dane blachy i sposób podwieszenia. Pomożemy dobrać parę HXW-V, DOR oraz geometrię zawiesia.
Wyślij zapytanie o HXW-V →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
